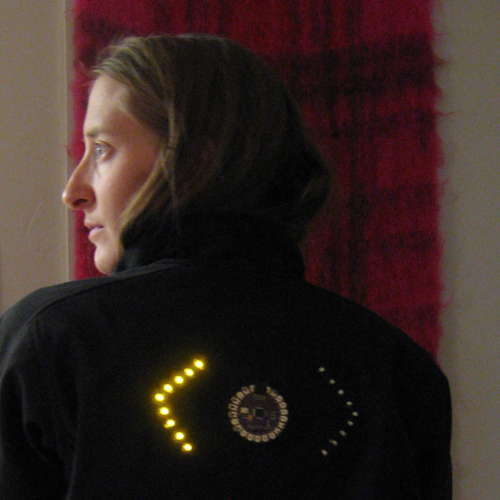

DIYer:leahbuechley制作时间:一星期制作难度:★★★★☆GEEK指数:★★★★☆这篇教程将告诉你如何制作一件带有转向信号灯的夹克，在你骑自行车的时候好让别人知道你要往哪个方向转弯。我们将用到导线和可缝的电子器件，这样的话，完成后的夹克就柔软舒适易穿着，而且还可以水洗。希望你制作愉快！
$ v5 c( r9 A0 p4 h" K工具和材料

/gkimage/vl/j3/vc/vlj3vc.png

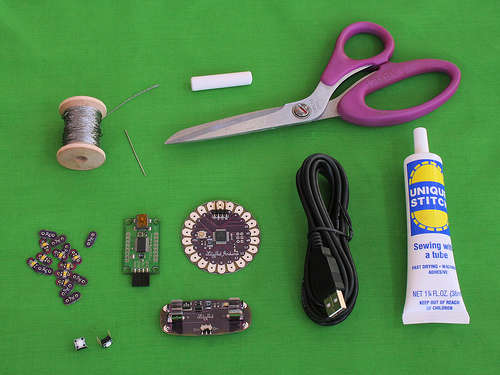

工具
● 带有蜂鸣联通测试器的数字多用表● 一两根针● 一支布料记号笔或者可以在布料上划线的粉笔● 布料涂料● 布料胶水● 一把尺子● 一把剪刀● 双面胶（可选的）● 缝纫机（可选的）
材料
○ LilyPad Arduino 主电路板○ FTDI 接口板○ 迷你 USB 电缆○ LilyPad 电源○ 16 个 LilyPad LED（注意：SparkFun 上暂时还买不到，不过很快就会上架的）○ 2 个按钮开关○ 一卷 4 合股的导电线○ 可用于改造的一件衣服或者一块布料
" O/ F3 {! F% G& V9 u8 X设计

/gkimage/en/87/hs/en87hs.png

" R3 a; V9 u, J4 x. m2 Z' L6 V计划衣服的美观和电子器件布局

/gkimage/f4/uj/qj/f4ujqj.png

/gkimage/w1/sq/o1/w1sqo1.png

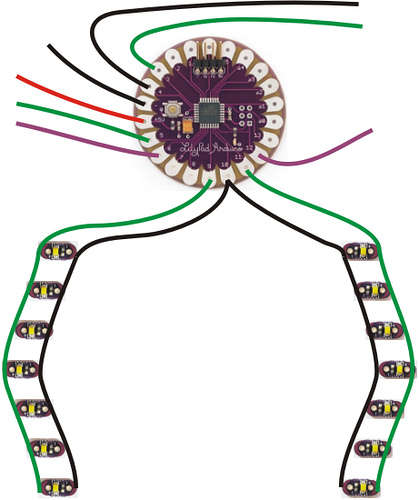

决定好每个元件放在哪里，并想好你要怎么把它们缝起来才能让走线尽量少而短。绘制一张设计草图，你在动手的时候可以参照。下面的照片展示了我的夹克的草图。供电（正极）的针步显示为红色，接地（负极）的则为黑色，LED 为绿色，开关输入则是紫色。
8 M* g  a4 n7 k有关电源的重要提示当你在设计的时候，要在计划中让电源和 LilyPad 主电路相互靠近放置。如果它们离得太远的话，你的 LilyPad 就可能出现重置或者根本无法工作的问题。这是为什么呢？导电的线的阻值可不小。（从 SparkFun 上买的 LilyPad 初学者套装中的 4 合股的镀银线的阻值大约为 14 欧姆/英尺。）根据你在制作中所使用的型号不同，你的 LilyPad 可以承受最大 50 毫安（mA）的电流，或者 .05 安培。欧姆定律表明，导体两端的电压降——当电流过物体时损失的电压值——等于导体的阻值乘以流过的电流。例如，如果你的 LilyPad 距离电源有 1 英尺远，那么将 LilyPad 连在电源上的导体的总阻值大约就是 28 欧姆。（在从电源负端连到 LilyPad 负瓣的导电线上有 14 欧姆，而将两个正极端连起来的导电线也是 14 欧姆）。这就意味着我们可以预计将有 1.4 伏（28 欧姆 × .05 安培）的压降。这就是说当电源输出为 5 伏时，LilyPad 就只能得到 3.6 伏（5 伏 - 1.4 伏）了。一旦 LilyPad 的电压降到大约 3.3 伏以下时，它就会重置。从电源的正极到 LilyPad 的正极和电源负极到 LilyPad 的负极的导线的电阻应该最多不超过 10 欧姆。据此设计距离。如果你觉得这些让你摸不着头脑的话，别担心！只要在你的设计中让 LilyPad 和电源相互靠近就行了。
将你的草图转移到衣服上

/gkimage/e4/pk/pg/e4pkpg.png

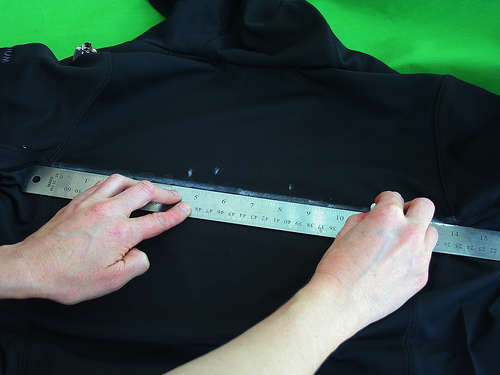

用粉笔或者其他的非永久记号笔将你的设计方案转移到衣服上。如果你想的话，可以用尺子来保证线条全都笔直而对称。
5 n$ y" L. K0 X

/gkimage/1t/mb/3k/1tmb3k.png

用双面胶暂时将 LilyPad 电路板贴在你的衣服上。这可以让你很好地了解最后的成品会是什么样子。只要胶带还有粘性，它还能让所有的东西都固定住，让你在缝制的时候方便一些。
& w! C7 b; v2 E将你的电源和 LilyPad 缝在夹克上

/gkimage/qv/t2/by/qvt2by.png

看看我这里的针脚有多密啊。你的针脚应该像是这样。一个用胶水粘好并修剪平齐的结。不用胶水粘的话，这些结就会很快松掉的。
/ q' G3 k% f4 S) \, E把电源后部的引脚修掉

/gkimage/c5/ch/15/c5ch15.png

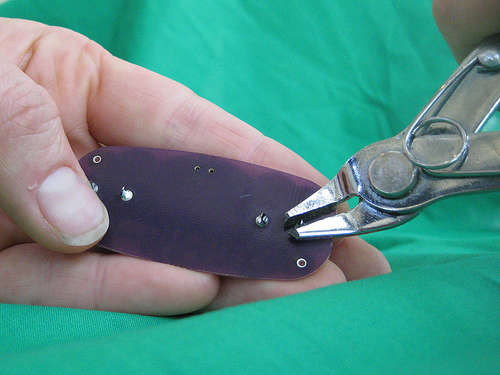

拿出 LilyPad 电源板，将它背后突出来的金属部分修剪掉。像照片中所示的那些小剪子的效果很不错，不过你也可以用大剪刀。
将电池板固定在布料上

/gkimage/28/wz/n6/28wzn6.png

一般而言，你要让电池板固定住，使其不会在布料上乱跑。我建议你用胶水或者用针线。将电池固定好，然后再进行本项目的其他步骤。你也许还想要在电源下面用胶水或者针线固定上什么东西，来帮助阻止它将布料扯坏或者在你活动的时候弹起来。如果你在改造的是很薄或者弹性布料的话——那么首先，你应该考虑换件衣服！在厚实、没有弹性的布料上做起来方便多了。如果你决心要用这种纤弱的布料制作的话，那么一定要选好电源摆放的位置。这是最重的电路模块，所以你要把它放在不会让布料扭曲得太厉害的部位。你一定要在电源下面用胶水或者针线固定些什么东西。
把电源的正极缝在你的衣服上

/gkimage/1w/p4/5z/1wp45z.png

如果你是个缝纫新手的话，可以先看看这篇很棒的介绍，然后再开始学习如何穿针引线、系结走针。剪下一段 3～4 英尺长的导电线。把线穿入针孔中，穿出足够长的线，让它不会轻易从针孔中滑出来。在线较长的一头系一个结。不要剪得太靠近结，否则它会很快松掉的。
4 Y" n, r( s" g! X" _- T% T

/gkimage/z7/jc/7q/z7jc7q.png

从布料的背面朝向正面，将针从电源正极的旁边刺入，然后从布料的正面从中穿过去。线末端的结会阻止线从布料上拉下来。现在，在电源正极的孔中走一个针脚。再走几次线，循环往复地从布料的背面穿入正面，每次都穿过正极。在走线时要特别小心。这是你在本项目中所缝制的最重要的接线了。你要确保在电源两瓣和导电线之间能有非常好的接触。通过走线，多穿过几次孔（至少 5 次）。一直缝，直到你的针插不进去了为止。别把线给剪了，直接进行下一步。
3 A* ^7 ]! b, d从电池缝到 LilyPad

/gkimage/4y/jg/ow/4yjgow.png

当你将电池的正极缝好了以后，就在 LilyPad 的正极上走上几个整齐的小针脚。我用的夹克带有羊毛衬料，而我的走线只穿过内部的羊毛衬料，这样从夹克外部就看不出任何的针脚了。
5 O* L% Y- Q% h: e' `2 W1 a将 LilyPad 的正极缝好，完成连线

/gkimage/n9/kb/8j/n9kb8j.png

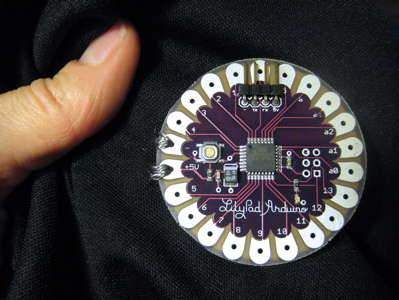

当你走线走到 LilyPad 的时候，用导电线把正极缝在布料上。就像缝电池的正极一样，你要格外小心，在这里缝出坚固的连线。这次的走线是在电源和 LilyPad 之间建立电路连接。
7 Q4 d  n4 _' v7 O& z* k: U

/gkimage/w6/r6/rd/w6r6rd.png

当你完成了这一连线之后，沿着你的走线再远离 LilyPad 缝出大约 1 英寸，然后系一个结，并在离结大约 1 英寸的地方把线剪断，这样你的结就不会系不紧了。

/gkimage/2z/u4/70/2zu470.png

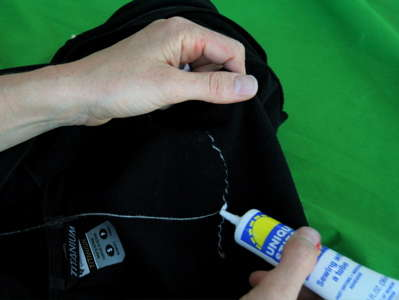

在每个结上涂上布料胶水，保证它们不会松开。
# H, _1 B3 O6 r. U$ P8 L8 {" r

/gkimage/if/98/jy/if98jy.png

等到胶水干了，把从结里伸出来的线头修剪干净。
测试你的走线测量走线的阻值

/gkimage/fy/ms/gx/fymsgx.png

这是阻值测量的档位

/gkimage/de/vi/cv/devicv.png

拿出多用表，将它调到阻值测试档位中。测量电源正极和 LilyPad 正极之间，以及电源负极到 LilyPad 负极之间的阻值。如果这些通路中任意一条的阻值大于 10 欧姆，那么你就应该用导电性更好的线来改良你的走线了。如果你不确定要如何测量电阻的话，可以看看这篇教程。
% p" ~7 p% f4 ?

/gkimage/wk/13/32/wk1332.png

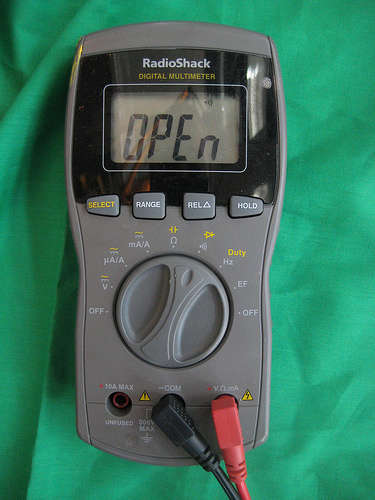

这是通断测试的档位

/gkimage/90/pn/rl/90pnrl.png

把一节 AAA 电池装入电源，然后将电源开关滑向开启位置。电源上的红灯应该会亮起来。如果它不亮，而你又确定你把开关打开了，那么赶快把电池取出来，检查一下你的正极和负极的走线是否发生了短路。（很可能有一根线在某处同时碰到了正极和负极的走线。）你可以用多用表上的蜂鸣通断测试器来检查正负极之间的短路。参见这篇教程，了解如何使用通断测试器的信息。还要检查一下正极和负极走线之间的阻值。如果阻值低于 10k 欧姆左右的话，那就发生短路了（可能是一根导电的头发丝同时碰到了正极和负极），你需要找出来并修好它。如果电源确实通了的话，那就检查你的 LilyPad。每当你按下它的开关的时候，它应该会快速闪动。一旦这些连线都正常工作了，你就可以将电源关掉，把电池取出来了。
将你的供电和接地走线绝缘现在，你的夹克布满了未绝缘的导电走线。因为它是包在你的身体上的，所以没关系。身体会阻止缝好的线路相互接触。但是当你把夹克脱下来，弯曲或者折叠起来的话，线路就会相互接触发生短路了。为了解决这个问题，你要用泡沫布料涂料（或者其他绝缘体，例如普通丝线的绷针）将线路覆盖住。但是，在将线路覆盖住之前，你要确定所有的东西都能正常工作！所以，在包上线路之前要经过深思熟虑。
缝上你的转向信号 LED缝好你的左、右信号灯

/gkimage/hm/gx/f0/hmgxf0.png

缝制中的走线，从外侧观看：3 个正极缝在了一起
7 T3 n7 b# P3 G6 A6 w5 ?4 o

/gkimage/lp/i1/8o/lpi18o.png

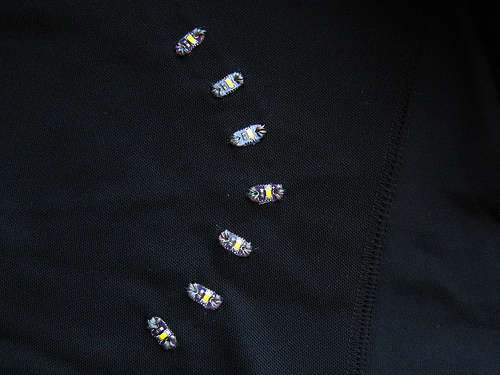

用你把电源和 LilyPad 连起来的缝合技巧，把左转信号灯的所有正瓣都连在 LilyPad 的一个引脚（我这里是 9 号引脚）上，而右转信号灯的所有负瓣也连在另一个 LilyPad 引脚上（我这里是 11 号引脚）。把所有灯的负瓣连在一起，然后接在 LilyPad 的负瓣或者另一个 LilyPad 引脚上（我这里是 10 号引脚）。回头看看我的设计草图，看看哪里有问题。完成后的右转信号灯。注意我的走线并没有穿到衣服外面去。
2 d% ?4 x3 @4 P0 h6 _* d

/gkimage/hg/9t/ca/hg9tca.png

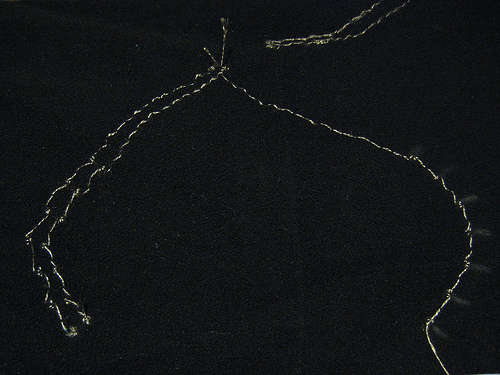

这是转向信号 LED 的正极引脚的走线。（由于这是内侧视图，所以一切都是反过来的。）这些线路连接到 LilyPad 上的 11 号引脚。这两根中间的线路是所有转向信号 LED 的负极线路。这些线路连接在 LilyPad 的 10 号引脚上。记得把每个结都用布料胶水封住，让它们不会松脱。小心避免发生短路；不要让一条缝合的线路碰到另一条。在这个例子中，LED 的负极线路全都连在一起了，不过你要确定左、右信号灯的正极线路并没有碰到负极线路，也没有相互接触。
测试你的转向信号灯给你的 LilyPad 加载一个程序，它会让每一个闪烁信号灯闪烁，确保你的所有缝制都没有问题。这是我的测试程序：int ledPin = 13; // LilyPad 上的 LEDint leftSignal = 9; // 我的左转信号灯连接在 9 号引脚int rightSignal = 11; // 我的右转信号灯连接在 11 号引脚int signalLow = 10; // 我的信号灯的负极连接在 10 号引脚
: I  x& l! ?7 ^+ Ovoid setup(){pinMode(ledPin, OUTPUT); // 将 ledPin 设为输出pinMode(leftSignal, OUTPUT); // 将 leftSignal 管脚设为输出pinMode(rightSignal, OUTPUT); // 将 rightSignal 管脚设为输出pinMode(signalLow, OUTPUT); // 将 signalLow 管脚设为输出digitalWrite(signalLow, LOW); // 将 signalLOW 管脚设为 LOW（负极）}
void loop() // 不停地反复运行{delay(1000); // 等待 1 秒digitalWrite(leftSignal, LOW); // 关闭左转信号灯delay(1000); // 等待 1 秒digitalWrite(rightSignal, HIGH); // 打开右转信号灯delay(1000); // 等待 1 秒digitalWrite(rightSignal, LOW); // 关闭右转信号灯delay(1000); // 等待 1 秒}
$ A9 C  a# [  X' T8 @( k如果你的布局和我的是一样的，那么你只要将这段程序复制粘贴到你的 Arduino 窗口中就行了。如果你的转向信号灯无法正常工作，那么就用你的多用表（以及上一步中的方法）测试是否短路或者有不好的链接，确保你的程序符合你的物理布局。
将你的转向信号灯走线绝缘用泡沫布料涂料将你的线路覆盖住。记住，在将线路覆盖住之前，你要确定所有的东西都能正常工作！在包上线路之前要经过深思熟虑。缝上你的控制开关

/gkimage/u7/sk/un/u7skun.png

/gkimage/6f/j4/dh/6fj4dh.png

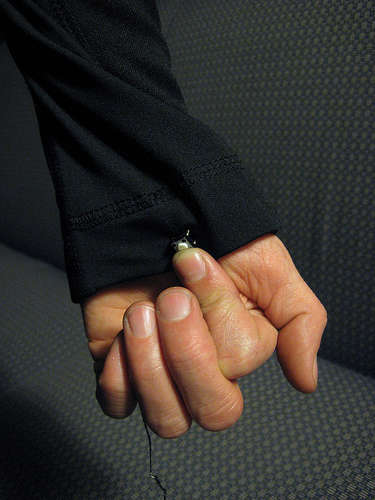

你也许注意到了我并没有将我的线路绝缘。你也可以让它们不绝缘，但是当你把它脱下来，在折叠、弯曲的时候要小心发生短路！特别是当你在编程和排错的时候。这些是从电源连接到 LilyPad 的走线。左开关的第一条线路完成了。这是开关输入线路，连在 LilyPad 的 6 号引脚上。我必须把这个结用胶水粘住，然后修平。这些是我的左转信号灯走线。这些上面也有一个结需要用胶水粘住并修平。
9 Q! c6 L. {# ~  i摆放开关

/gkimage/m5/wd/si/m5wdsi.png

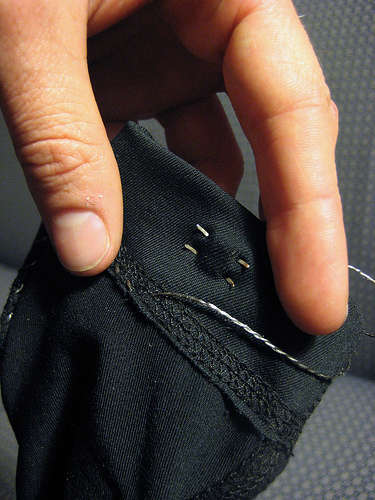

给你的开关找一个地方，当你在骑自行车的时候可以方便地按到。我把我的开关装在了手腕下面。在尝试了许多不同的位置之后，我发现了一个好位置。看看照片你就知道我说的意思了。当你找到一个好位置了以后，将开关的引脚穿过布料，在布料内侧弯折起来。
' B, \( o/ J- r2 z8 j. l4 J缝上开关

/gkimage/d8/54/18/d85418.png

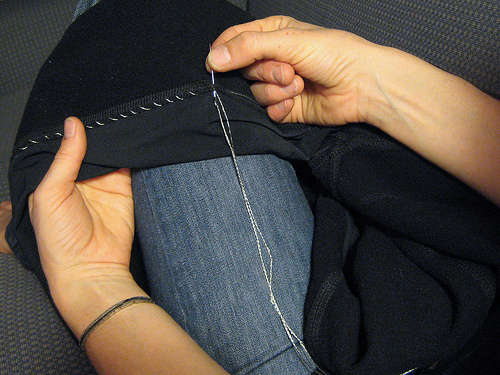

将你的开关缝在衣服上。把 1 个脚缝接到 LilyPad 的开关输入引脚上，而另一个脚（在第一个脚的对角线位置）接地或者接在 LilyPad 的另一个引脚上。我把左侧开关的输入的接在了 6 号引脚上，而右侧开关的输入接在了 12 号引脚上。我把左侧的负极接在了 LilyPad 的负极上，不过右侧的负极接在了 4 号引脚上。回头看看我的设计草图，看看哪里有问题。

/gkimage/l2/xs/75/l2xs75.png

当你完成缝制之后，回头用胶水将开关的连线加固一下。你可不会希望开关从走线上面掉下来。
. O* n4 X" g: Z  I$ |/ O缝上指示 LED分别在两臂的袖子上缝上 1 个 LED

/gkimage/aq/29/ki/aq29ki.png

这些 LED 会提供你基本的反馈信息，告诉你那一侧的转向指示灯打开了。它们会闪烁起来，告诉你夹克背上的情况，所以你要让它们处于可见的位置。将每个 LED 的正瓣缝接到 LilyPad 的一个引脚上，而每个 LED 的负瓣接在开关的负极上（上一步中你所缝制的负极线路）。我把 LED 的正极接在了 5 号引脚上，而 LED 的负极接在了 3 号引脚上。（译注：此处应是作者笔误）再次回头看看我的设计草图，看看哪里有问题。

/gkimage/y0/ft/xo/y0ftxo.png

和之前一样，要记得用胶水把结固定住，并且修平，小心不要造成任何的短路。当你将两个手腕 LED 缝制完毕以后，你就完成了本项目的缝制阶段！现在，开始编程了……
- g7 d# J3 D4 S1 z1 a, F6 U  k1 T7 k' v给你的夹克编程决定好你需要的工作方式

/gkimage/ff/vc/sd/ffvcsd.png

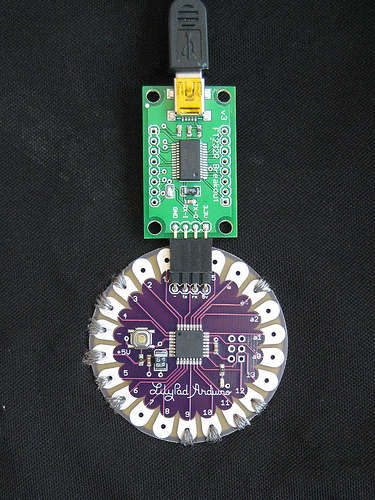

我希望左边的开关能让左转信号灯亮 15 秒左右，而右边的开关也能这样控制右转信号灯。当按下开关时，如果对应的开关亮着的话，则可以将它关掉。同时按下两个开关应该可以让夹克进入夜间闪光模式。安装在手腕上的 LED 应该能提供反馈信息，告诉我夹克目前的状态。
. x: M( `' Z0 _/ T) v4 e1 N给你的夹克编程

/gkimage/6z/y2/70/6zy270.png

要给你的衣服编程的话，就将我的代码复制粘贴到 Arduino 窗口中，将它加载到 LilyPad 上。你也许必须先做一些小的调整，这要看你把灯和开关接在哪里了。调整延迟时间可以定制你的闪烁方式。
1 P% }3 z& s( |$ W将剩余的线路绝缘将剩下的线路用泡沫布料涂料覆盖好。再说一次，在你确定一切正常工作之前不要把任何东西覆盖住。
" c) a2 M4 k7 o$ F4 x+ g有关水洗你的这件作品是可以水洗的。将电池拿出来，然后就能用一般的洗衣粉洗这件衣服了。注意： 镀银线时间长了会受到腐蚀，在洗涤和穿着之后，它们的阻值会逐渐增大。若要尽量减少腐蚀的影响，就用泡沫布料涂料或者其他的绝缘体将你的线路绝缘保护起来。你也可以给外部被腐蚀的线路上一层银让它恢复过来。先在衣服上看不见的地方试一下，看看能不能对你的布料这么做！

装电池将电池装进去，看看它能否正常工作，接着……最高调的暗夜骑士们，让我们骑车上路吧！
