彩弹陷阱，真人CS也能DIY！

lisheng213

/gkimage/ax/ss/ov/axssov.png

DIYer:                        kaptaink_cg                制作时间:                        不确定                制作难度:                        ★★☆☆☆                GEEK指数:                        ★★★☆☆                编译来源
# M2 B, I0 Q. B 双向电梯
1   工具和材料        2   概念设计        3   陷阱的基座        4   气瓶支架        5   柱塞        6   陷阱上盖        7   喷嘴        8   完成陷阱底部        9   完成陷阱顶部        10   工作完毕        11   DIYer签到处我和我的朋友都喜欢玩真人CS，互射彩弹。这非常有趣，但有些时候仅仅把彩弹扔向对方还远远不够过瘾。有些时候你需要一些额外的乐趣……于是我制作了这个彩弹陷阱，下面你会看到它的制作过程！ 1   工具和材料

/gkimage/fg/nl/y1/fgnly1.png

/gkimage/bf/2m/yi/bf2myi.png

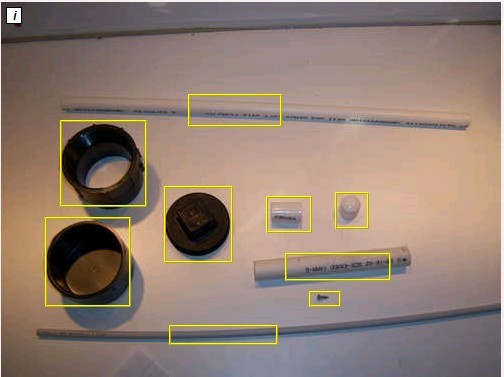

●PVC胶●ABS水泥（黑色）●卷尺●空的二氧化碳气瓶●螺丝刀/钻床●3/32英寸钻头●3/8英寸钻头●1/4英寸钻头●PVC管材切割器●测量装置●空的12g二氧化碳气瓶●任意种类的永久胶粘剂或环氧树脂胶●钢锯和斜切盒●电磨和配套的磨具●直钢尺○1/2英寸schedule 40号pvc管，6英寸长○3英寸ABS螺纹接头○3英寸ABS螺纹塞○1/2英寸PVC活接头○1/2英寸PVC端帽○3英寸ABS端帽○3/4英寸schedule 40号pvc管○5/32英寸x1.2英寸金属螺钉○1/2英寸schedule 40号pvc管，6英寸长○3/4英寸schedule 40号pvc管，4英寸长○1/4英寸交联聚乙烯管，20英寸长所有这些管件在周围的装修建材店里都应该很容易找到。交联聚乙烯管在制冷/供暖领域有，比如说冰箱里的排水管。螺钉的直径不是很重要，但是长度很关键。太小的螺钉难以固定在合适的位置。 2   概念设计

/gkimage/9w/d5/rr/9wd5rr.png

/gkimage/lg/u3/ut/lgu3ut.png

这个彩弹陷阱的灵感来源于我在网上看到的一个玩具专利（us# 6 688 234B2）。在为自己的制作绞尽脑汁的时候，到浩如烟海的专利数据库里找点灵感是个极好的主意。陷阱的主体是一个埋在地下的小罐，里面装满了液体颜料。一个标准的12克二氧化碳小气瓶倒着插入罐里，气瓶的上方是一个拧进罐里的柱塞。当有人踩下柱塞时，气瓶开口被刺穿，高压的二氧化碳气体推动颜料向上喷出。我认为原来的专利有一个简单但严重的设计缺陷，看上图。当二氧化碳被释放时它们沿着阻力最小的路径喷涌，然后夹带着部分颜料喷出，但没法利用全部的颜料。同时这种设计倾向于喷出一层薄薄的“漆雾”。下图是我的设计，增加了小管和喷嘴。当二氧化碳被释放的时候它不能直接从小管喷出，而是增加了罐内的整体压力，使几乎所有的颜料都从小管喷出，这样能够更充分利用颜料，并且产生厚重有力的颜料射流。        这是灵感来源：http://www.instructables.com/files/orig/FFF/K9DH/G1QWAASU/FFFK9DHG1QWAASU.pdf
3   陷阱的基座

/gkimage/nx/jz/xm/nxjzxm.png

/gkimage/wj/eu/yf/wjeuyf.png

拿出ABS端帽然后找出它的中心点。这是非常重要的，所以大可多花点时间定精确一点。我的方法是用直尺画出一条经过端帽中间的线，旋转端帽45度再继续，这样重复几次之后线们的交点几乎就是端帽的中心了。在这一点上钻一个5/32英寸直径的洞，将螺丝旋入洞中，然后使螺丝钉的尖端穿入端帽内部。拧紧螺丝但是小心不要拧坏了端帽。尽可能保持螺钉垂直。 4   气瓶支架

/gkimage/xz/rq/4c/xzrq4c.png

/gkimage/4z/b8/8u/4zb88u.png

/gkimage/4q/gp/ze/4qgpze.png

好的断面应当平直。        切下一段2.5英寸长的1/4英寸直径PVC管，作为二氧化碳气瓶的支架。支架一段的切口需要垂直与管轴。如果这一段是从新PVC管切下的话最好，但是我做的时候我用的是一根老管的遗留部分，于是我抓起钢锯和斜切框，重新锯出了个漂亮的切口。你可以使用PVC切割器，但这样切出来的切口一般不平直。但是其它需要切割PVC管的时候，这些切割器够用了。        接下来，在平直切口一端，向上1/2英寸的地方钻3个3/8英寸的孔。这里是气瓶被刺破的时候二氧化碳气体的释放孔。首先钻些引导孔总是有用的。        将端帽上环绕螺钉的一部分涂上PVC胶，然后也在支架平直的那一段涂一些胶并垂直地套着螺钉粘到端帽上。这里的正确定位很重要。粘完后，将空的二氧化碳气瓶塞入支架并确保对齐，这时候螺丝钉的尖端应该正对着气瓶上的小孔，不对的话略作调整。这时端帽背面露出的螺丝头可能使端帽放不稳，我找了块厚橡胶板来让端帽在调整的时候保持稳定。 5   柱塞

/gkimage/mp/2h/j0/mp2hj0.png

/gkimage/xl/88/bc/xl88bc.png

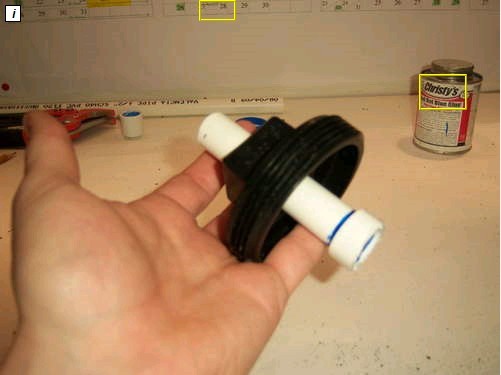

这里切短了。        应当有大约1/4英寸的部分从管的一端露出来，但只露出了1/8英寸        切下一段4英寸长的1/2英寸PVC管。在1/2英寸活接头的一端切下5/8英寸的长度，将5/8英寸的这一块粘到4英寸长的PVC管上，这样就有大约1/4英寸的部分从管的一端露出来。在图片里只露出了1/8英寸，因为我在切活接头的时候切短了。这一部分会在装配时位于二氧化碳气瓶上方。 6   陷阱上盖

/gkimage/8u/kx/2y/8ukx2y.png

/gkimage/1k/5l/rl/1k5lrl.png

/gkimage/qh/cl/f2/qhclf2.png

/gkimage/wi/vt/7l/wivt7l.png

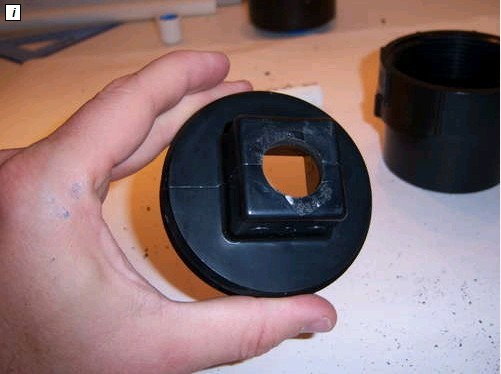

找出螺纹塞的精确中心，先钻一个先导孔，然后顺着该孔钻个1/4英寸的洞。我们的柱塞将要穿过这个洞。不幸的是1/2英寸的PVC管的外径稍微大于1/4英寸的，所以需要增大这个洞使柱塞能够自由滑动。但是又不能太松以至于摇晃。我用电磨磨光这个孔，也可以考虑用锉刀或者砂纸打磨。 7   喷嘴

/gkimage/77/1m/ky/771mky.png

/gkimage/gd/lc/93/gdlc93.png

/gkimage/ye/fa/x9/yefax9.png

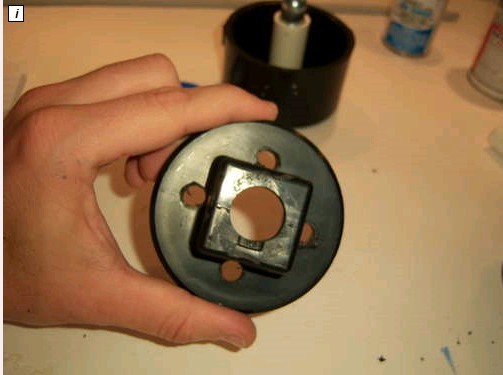

接下来我们会加工陷阱顶部的喷嘴。        这里容许一些小实验，什么样的喷嘴效果比较好？垂直的喷管或者倾斜的喷管？四个喷嘴或者8个喷嘴？更大一些的喷嘴？尝试更多种类，也许你会发现效果比我更好的设计。        拿走柱塞，然后在螺纹塞顶部钻四个3/8英寸的孔。（记得先打引导孔！）        1/4英寸的交联聚乙烯管应该紧密地插入这些孔。切下四根4.5英寸长的管道，在长度为1.25英寸的地方做个标记，然后用永久胶粘剂或者环氧树脂胶将聚乙烯管粘到螺纹塞上对应的孔内，粘好以后当螺纹塞装到陷阱上，聚乙烯管的下端应该和陷阱底部有一个小间隙。记得在粘结处做好气密，不然颜料可能四处乱喷！ 8   完成陷阱底部

/gkimage/td/68/x1/td68x1.png

用ABC水泥将3英寸的ABS螺纹接头粘到3英寸的ABS端帽上。将它们的结合面涂匀，然后迅速翻过来对齐粘好。 9   完成陷阱顶部

/gkimage/86/kh/q2/86khq2.png

/gkimage/le/ly/3l/lely3l.png

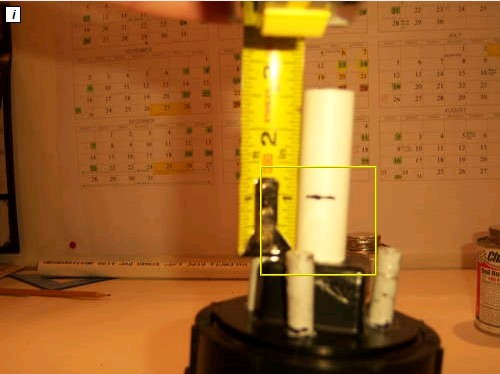

突出7/8英寸到1英寸        现在的陷阱成品        我更喜欢平头的端帽，可惜直到最后才注意到这个区别。        原型陷阱        将充满气体的CO2气瓶塞回到陷阱的气瓶支架中，将柱塞放入端帽，然后旋上带喷嘴的ABS螺纹塞，不要太紧！让柱塞在陷阱顶端向外突出7/8英寸到1英寸，切掉多余的柱塞，然后在切口处粘上1/2英寸PVC端帽。 10   工作完毕现在稍等24小时，胶水和水泥固化以后陷阱就完成了。        颜料有很多种选择，我拆了几个彩弹然后倒出里面的颜料，它们表现得不错，虽然拆开彩弹比我想的要辛苦很多，我不得不买了些比较坚固不易散架的彩弹。你还可以选用水性无毒的儿童颜料，或者可以直接买上一加仑的现成彩弹陷阱颜料，但是这样就有违DIY的精神了。        最后，记得适当使用并注意安全。玩彩弹是很有趣的，但是如果不按正确的步骤和防护来它们也会造成危险。        记得看最后的视频，这是我的彩弹陷阱的第一次实地测试，它工作的比我预想的还要好些。 11   DIYer签到处编辑:                        白色的小白                果壳DIY站QQ群：132647923, 2群：179240860（加入时请报上你在果壳的个人主页地址，
