DIYer:13102制作时间:3小时制作难度:★★☆☆☆GEEK指数:★★☆☆☆每天路过锦江乐园，从高大的摩天轮下轻轻拂过，却不曾和你相拥在璀璨的夜空中，相反犹如转着摩天轮上上下下忐忐忑忑，一个人的孤独浸不透朝思暮想的期盼，满怀着浓情蜜意化作绚丽的旋转。（醒醒了，干活了！）
双向电梯
8 W3 H% [  T+ N* w1   工具和材料2   加工底座3   电路板4   底座和支架5   灯光工程6   制作转轮7   上篮子8   软装9   DIYer签到处
1   工具和材料● 模型雕刻刀● 电动打磨工具● 35w电烙铁● 热熔胶及枪○ PVC塑料板○ 模型胶水○ 丙烯或者油性颜料○ 画笔○ 金属喷漆（透明色、金色、银色）○ 回形针若干○ 大头针若干○ 导线若干○ 降压电路板一块○ Mini usb插座一个○ 500欧电阻一个○ 3v led灯3个○ 微型减速电机一个
2   加工底座

/gkimage/5m/pz/zi/5mpzzi.png

0 e+ u2 A, d& P

/gkimage/vb/1z/1p/vb1z1p.png

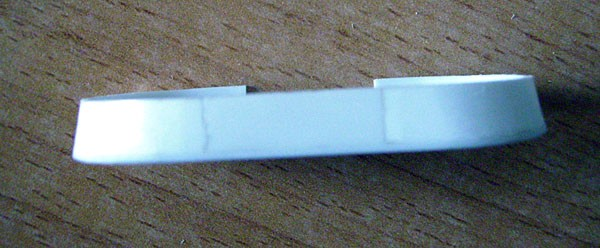

用PVC裁剪出一个椭圆形的底座地面板，再裁剪出高度10mm左右的长条，凹出两边有弧度的造型，然后用模型胶水粘再底座底板上。
3   电路板

/gkimage/sv/ix/f6/svixf6.png

Mini usb 接口的定义，1脚和4脚（就是最左边和最右边）是5v电源正极和接地，焊接前用万用表检测一下极性。
: i1 U1 c- E. z- l. P7 Y: Y

/gkimage/h4/mx/13/h4mx13.png

底座里的接线图，Mini usb接口提供5v电源输入DC-DC降压模块后调整输出为1.5v左右，驱动减速电机顺时针转动。

/gkimage/gp/j2/hd/gpj2hd.png

接降压电路到1.2-1.5v左右，减缓电机的转速，要不然摩天轮就变成电风扇了。降压电路：输入电压4.75V至23V，输出0.1-18V可调的高效可调开关电源.

/gkimage/dk/8g/0f/dk8g0f.png

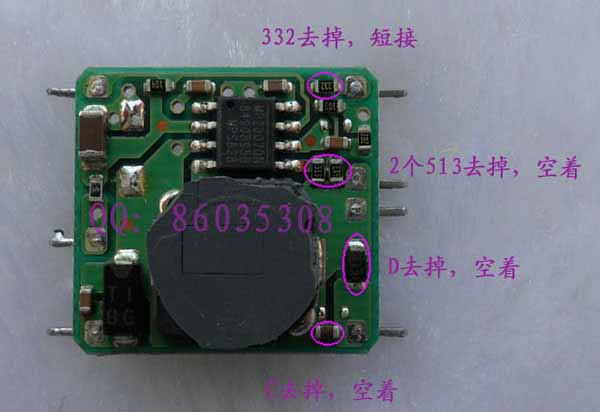

对板子做修改。
+ \' Y" L6 ?& n" [& u6 @

/gkimage/94/gt/41/94gt41.png

电路连接图。
4   底座和支架

/gkimage/wm/h7/jd/wmh7jd.png

底座背后开个孔装上mini usb接口后用硅胶固定在底座底板上。

/gkimage/qm/s9/op/qms9op.png

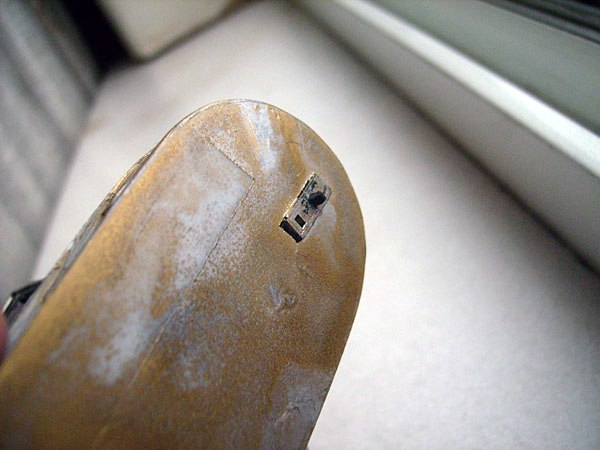

轻触开关穿过底座的底板，按钮朝下。

/gkimage/n6/xd/rg/n6xdrg.png

看背面，用回形针拗出造型，用来固定减速电机的支撑件，怎么固定可以自由发挥想象了。拗好后用硅胶将支撑件固定在底座上。

/gkimage/e8/n8/4j/e8n84j.png

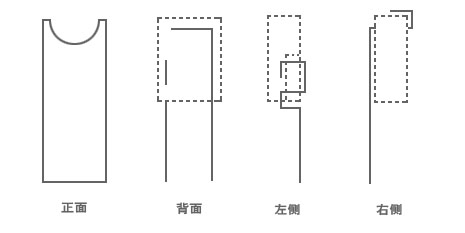

我是这样拗的。

/gkimage/od/0f/pf/od0fpf.png

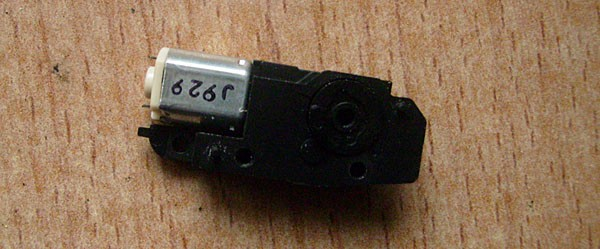

这个是微型减速电机，机身上有3个固定孔，淘宝上有卖。
. q* ?7 e. ]; O( ~0 b5   灯光工程

/gkimage/bn/2r/he/bn2rhe.png

3个白光的LED发光二极管并联，灯光往上打，正好可以照亮大转盘的透明吊篮。
# S' M# K. ], C; X" f6   制作转轮

/gkimage/y9/ob/gl/y9obgl.png

取4枚回形针，用尖嘴钳吧钢丝拗直了，然后每根剪成两段，总共有8段备用。
! z* H  N- j: L

/gkimage/6j/u2/ae/6ju2ae.png

每段钢丝弯成深U形，平均排列在实现裁剪的圆形PVC上，开口向内。
' V% q( V6 r+ h; r, N* m8 _1 M

/gkimage/sd/3h/sa/sd3hsa.png

用PVC裁剪出类似光芒四射的造型。

/gkimage/5v/2g/f0/5v2gf0.png

用硅胶枪在圆形PVC的中央，就是8个U形回形针的交汇处打上硅胶，将光芒四射的星形PVC压上固定，然后在星形中央再用胶水粘两片圆形的中心轴，最后用一颗小螺丝装饰转轴。
6 t1 n- Y4 D% C: n6 S3 u

/gkimage/f6/hf/up/f6hfup.png

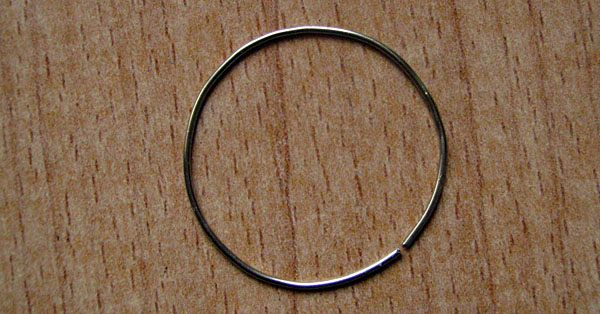

继续，用一根回形针拗出一个圆形环，焊接在大转盘的8个U形环形针上，起到加固和美观大转盘的作用。
7   上篮子

/gkimage/qa/u9/rs/qau9rs.png

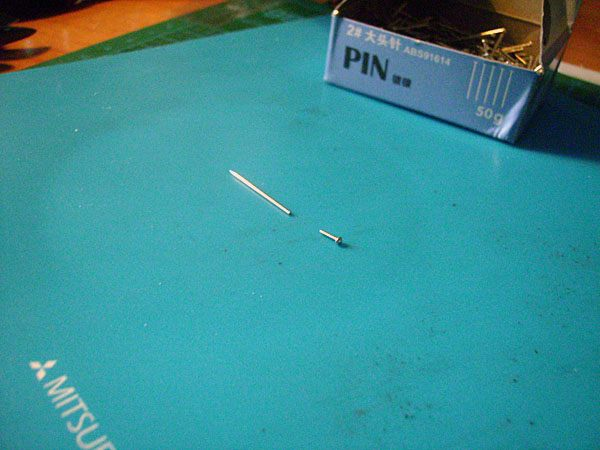

这里没用一般的摩天轮的篮子，而是用透明亚克力裁剪出了水滴的造型，中间还刻上了字母，看出来是什么了吗？“I L O V E Y O U”，总共8个。在顶部钻一个1MM左右的小孔，用来固定在大转盘上。取8枚大头钉，在钉帽约5MM处剪断，剪下的带钉帽的部分穿过亚克力水滴形吊篮的顶部小孔，和大转盘的回形针顶部相连，再用电烙铁焊接固定，焊接的时候要速度快，不然很容易融化亚克力材料，焊接好后检查一下吊篮是不是都能够灵活的转动。
# O1 e$ [% E1 O, D

/gkimage/y7/ul/6l/y7ul6l.png

吊篮钉上去后的效果。

/gkimage/9q/op/kc/9qopkc.png

转起来的效果，光线透过透明亚克力边缘能够将上面刻地字母凸显出来。
8   软装

/gkimage/x3/m8/li/x3m8li.png

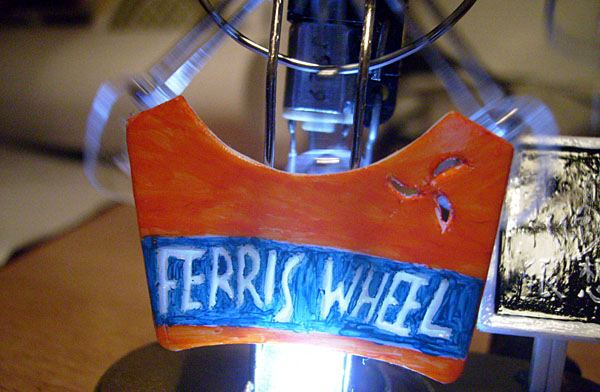

“ferris wheel”摩天轮，这里是用丙烯颜料画的，也可以用其他油性颜料画出自己喜欢的图案，这个是参考淘宝上在卖的一个摩天轮的样子做的，文字是刀刻出来的，可以增加文字部分的透光，看上去效果更好。
+ L3 p  Q3 B8 A* v6 u  m2 I

/gkimage/4n/yb/vd/4nybvd.png

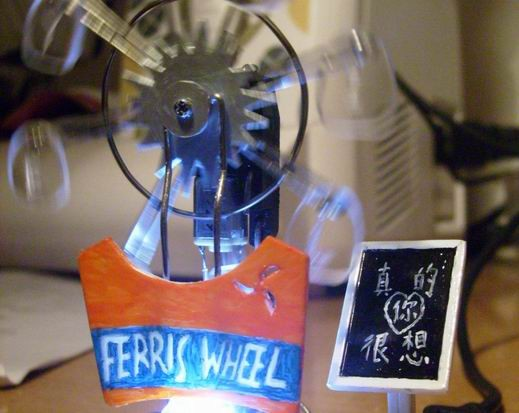

好了，插上usb线，亮起来~~转起来~~~哈哈，边上还有块小黑板，给他留言吧：想你！想你！想你！想你！想你！想你！想你！想你！想你！想你！想你！想你！想你！想你！想你！想你！想你！想你！想你！想你！

/gkimage/fg/xo/0f/fgxo0f.png

模型上色喷漆，透明色、银色、金属色、蓝色，都是电镀色。喷的时候注意戴上口罩，保持室内通风哦，喷漆应该对身体不怎么好吧。底座用的是电镀金直接喷的。“ferris wheel”和黑板部分用丙烯画好的地方用透明喷漆覆盖起到保护作用。大转盘用电镀银喷漆。吊篮上雕刻好的字母也用白色丙烯描一遍后用透明喷漆保护。
8 r% R6 \+ T" z6 L

/gkimage/tp/vk/p4/tpvkp4.png

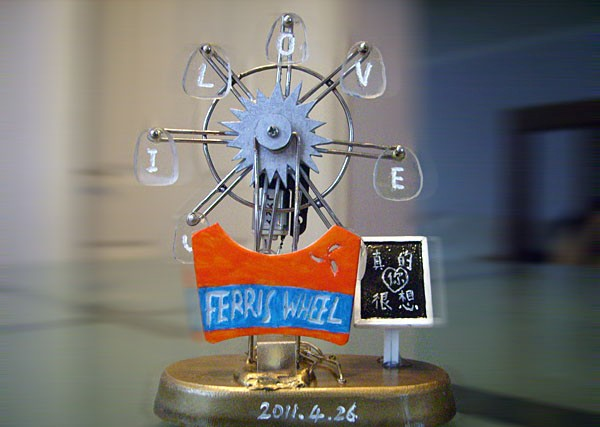

哈哈，哦，写上日期，很欢快~~
