DIYer:                        buvra                制作时间:                        一天                制作难度:                        ★★★☆☆                GEEK指数:                        ★★★☆☆                编译来源
这是一个真正的“Bookshelf” 书架,支撑在作者们的大名之上。
双向电梯

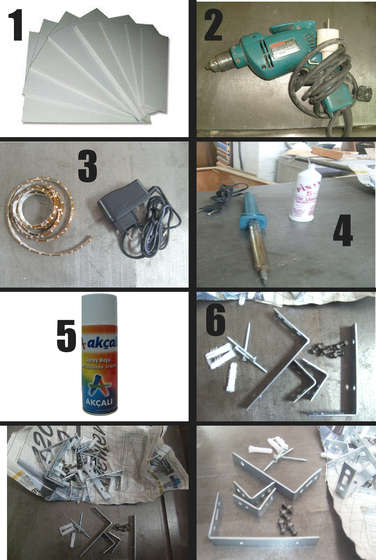

1   材料        2   设计蓝图        3   用数控加工中心切割零件        4   给“bookshelf”单词上漆        5   安装LED        6   组装部件        7   大功告成        8   DIYer签到处 1   材料

/gkimage/q5/b5/1u/q5b51u.png

1．一平方米的PVC板材，厚度从10mm到5mm之间都行。        2．手电钻。        3．1.5m长的LED灯串和配套的12V电源。        4．烙铁和焊接耗材。        5．一罐喷漆，颜色自便。        6．一些连接件。 2   设计蓝图

/gkimage/k0/8a/w7/k08aw7.png

/gkimage/m3/wk/8h/m3wk8h.png

/gkimage/0g/wy/bd/0gwybd.png

/gkimage/h9/u3/az/h9u3az.png

/gkimage/sp/hr/qk/sphrqk.png

/gkimage/q5/xh/63/q5xh63.png

/gkimage/u4/16/dd/u416dd.png

/gkimage/rx/7u/ed/rx7ued.png

/gkimage/ox/m3/4b/oxm34b.png

/gkimage/17/wk/xd/17wkxd.png

/gkimage/xg/nl/q8/xgnlq8.png

/gkimage/fu/m5/7n/fum57n.png

/gkimage/ep/7x/xq/ep7xxq.png

/gkimage/6a/zz/jh/6azzjh.png

/gkimage/vh/si/9l/vhsi9l.png

/gkimage/ry/v7/7o/ryv77o.png

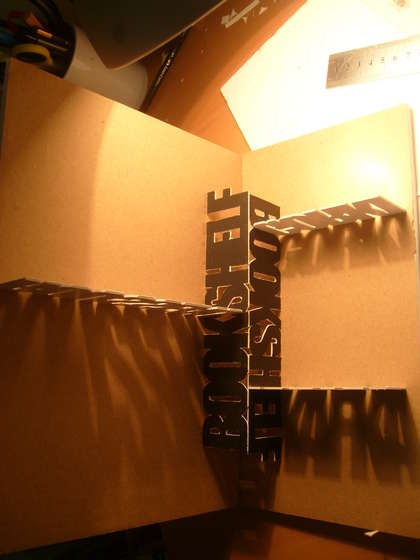

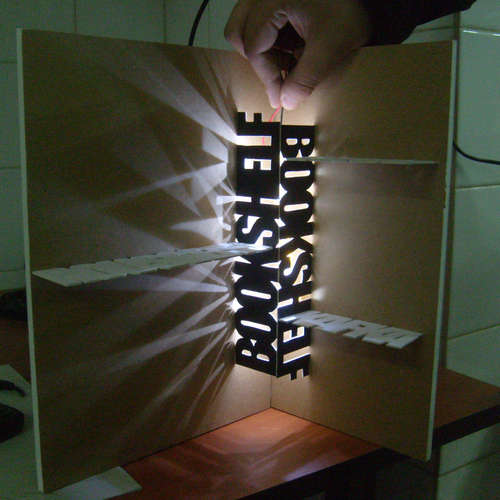

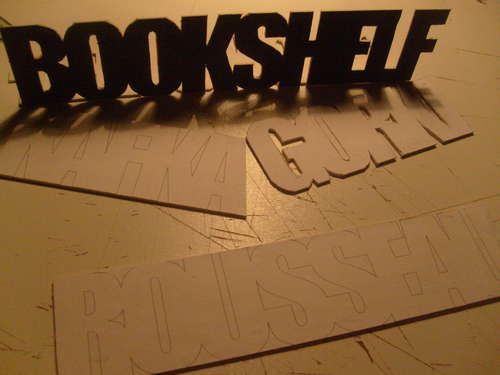

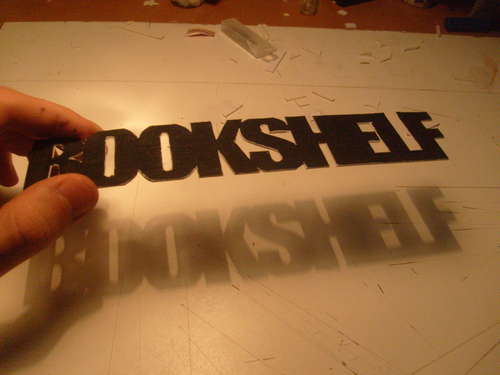

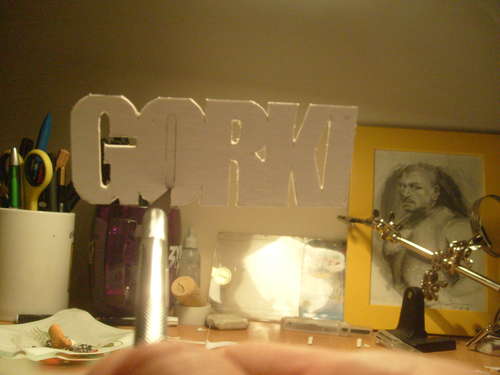

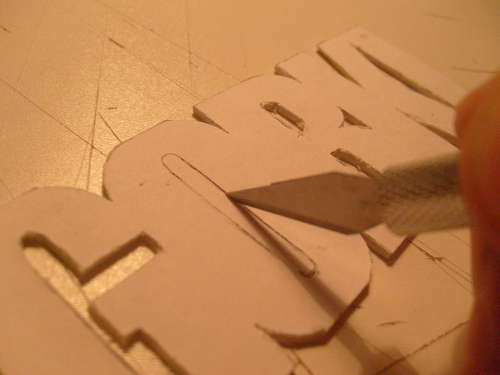

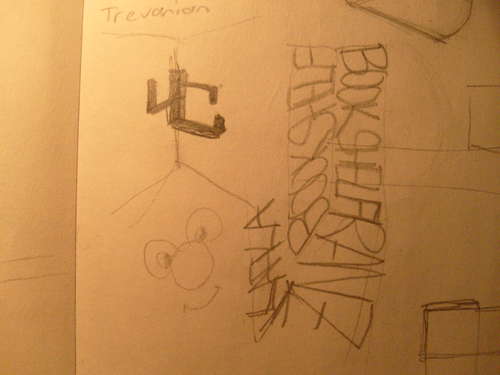

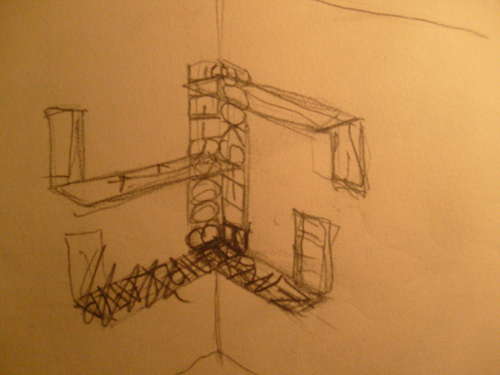

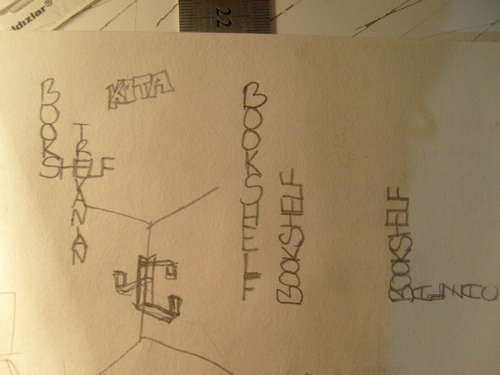

我做了一些草图和模型来帮助设计。
最重要的一点是决定使用的字体，我用的是“Impact”，这是个字间距压缩得很紧凑的粗体，连成一串后单词中的空白部分不多，能使做好的书架更为坚固。
5 E1 Q  @( u- x& {7 M- a" ?

译注：这货长这样

译注：这货长这样
* M' i4 @! E1 I3 q2 V- q2 E

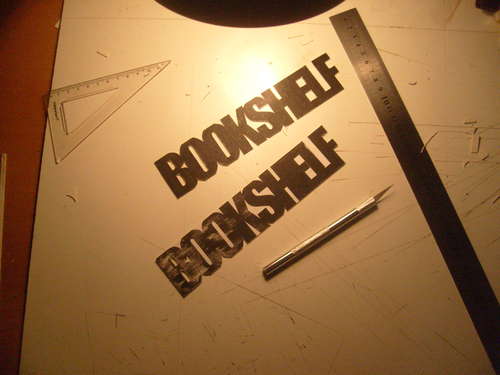

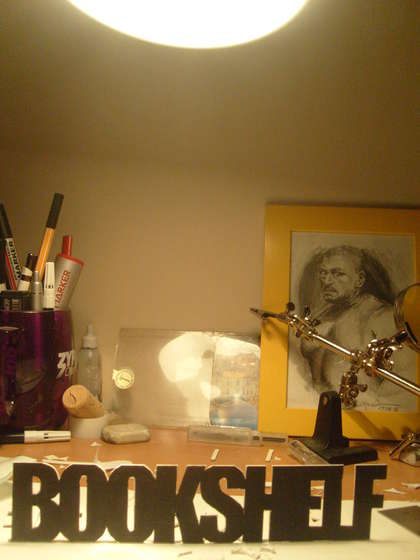

进一步缩小字间距以后就可以达成图片里的效果：

进一步缩小字间距以后就可以达成图片里的效果：

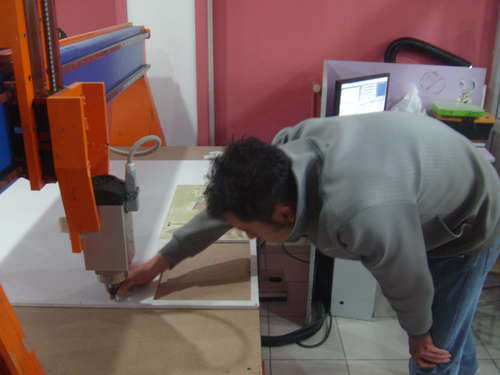

' M# E" U7 W9 h( K& O4 G 3   用数控加工中心切割零件

/gkimage/ju/0j/22/ju0j22.png

/gkimage/z8/ux/mh/z8uxmh.png

/gkimage/og/or/t4/ogort4.png

/gkimage/xn/27/qb/xn27qb.png

/gkimage/l6/h1/vh/l6h1vh.png

/gkimage/d5/p2/tz/d5p2tz.png

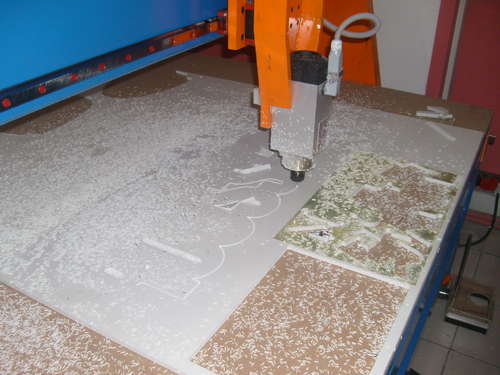

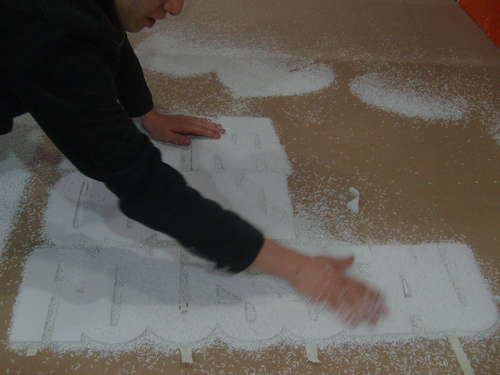

加工数据最好用.dwg的文件格式，但是其他的数据格式都可以。

译注：我羡慕嫉妒恨！！！真心的……

4   给“bookshelf”单词上漆

/gkimage/b4/gz/6m/b4gz6m.png

/gkimage/vs/2i/4c/vs2i4c.png

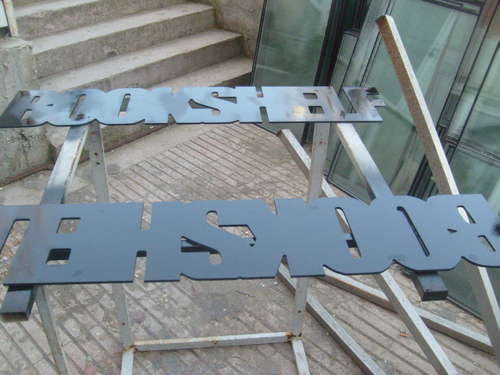

随便用喜欢的什么颜色都好，我上了黑漆。
最好不要在单词的背面上漆，颜色较浅，反射率较高的表面有利于之后的灯光效果。
! X# Q, E+ R- x; z 5   安装LED

/gkimage/s1/td/sd/s1tdsd.png

/gkimage/ii/cv/8x/iicv8x.png

/gkimage/j1/5z/g8/j15zg8.png

/gkimage/p1/1g/p4/p11gp4.png

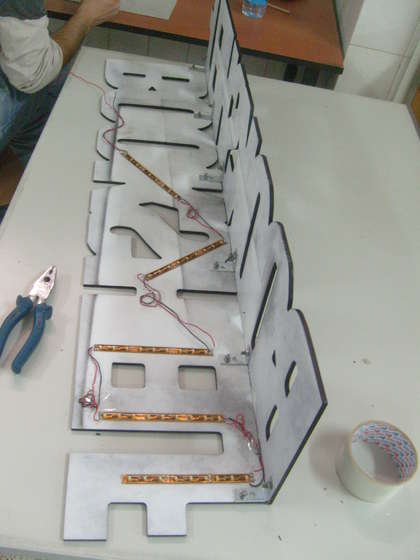

用连接件把图中两个“单词”垂直组装到一起。将LED装到其中一个“单词”后面。这一步不算复杂。
& l9 H: x  J% e; P' Q8 Q然后把LED灯串的电线连接起来，正极对正极，负极对负极。
1 t. `7 e0 S3 X* d7 k$ q+ Q7 ` 6   组装部件

/gkimage/nc/d6/65/ncd665.png

/gkimage/qc/1s/xu/qc1sxu.png

/gkimage/oc/1p/w8/oc1pw8.png

/gkimage/op/7x/w6/op7xw6.png

/gkimage/ay/t6/b1/ayt6b1.png

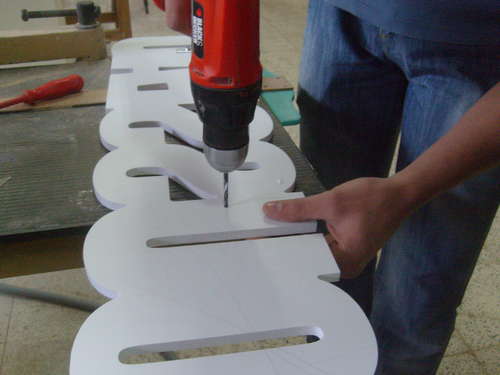

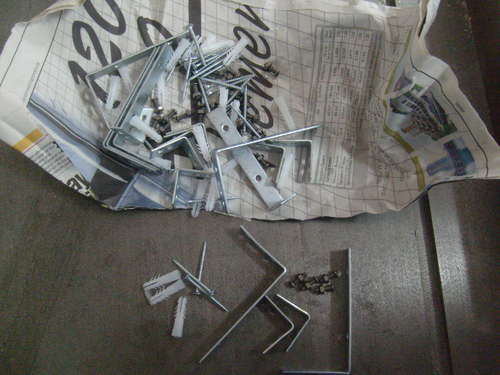

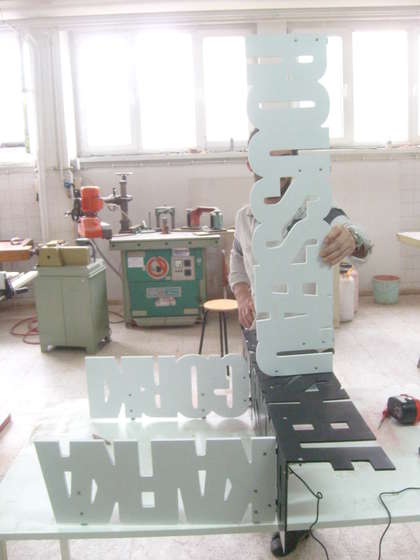

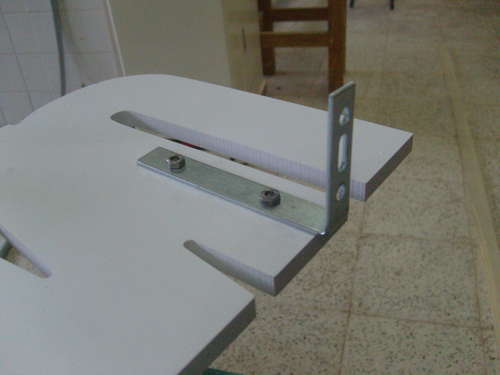

现在把所有的部件按设计蓝图组装起来。
, f  C/ l# U. |% N 7   大功告成

/gkimage/ks/9x/lo/ks9xlo.png

/gkimage/lw/kc/sl/lwkcsl.png

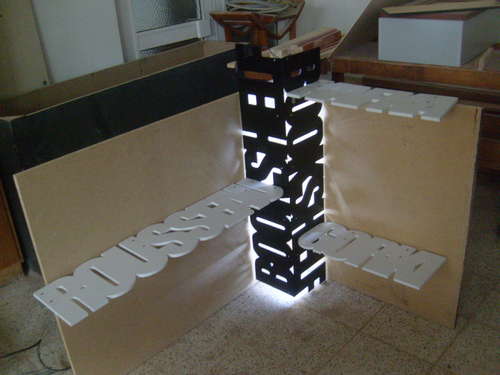

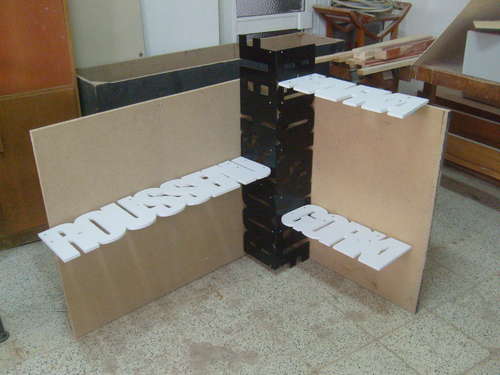

这样，在5个小时里我们用了大约400元人民币，就做好了这个超个性的书架！
6 a3 o* l; |" O( j4 L后面的两块板是用来模拟墙的，我计划将这个书架装在墙角，所以可以直接将墙面用作书架的背板。书架充分利用了角落的剩余空间，不仅如此，书架中的LED还为房间提供了一种旖旎氛围，算上架子上散发文艺气息的书籍就更是如此了。不去买些书安置在上面么？
$ m5 U9 v$ ?' E. T- P: g5 F顺便，不是书籍带给书架上的那些名字光荣和尊崇，而是这些作者给了书籍和书中的故事以生命。
