DIYer： 叶子疏 制作时间：大约1周 制作难度： ★★★☆☆ GEEK指数： ★★★☆☆
动漫《fate/staynight》截图
动漫《fate/staynight》截图8 _1 Z7 {( V& v: j. ~8 W5 c% d
DIY成品图
DIY成品图: r0 v* Q+ k; V+ U( F$ n; h% ~
双向电梯5 u% w" y# }& W. M1 l/ E! u
1 资料收集 2 3D建模 3 纸模测试 4 工艺设计 5 钣金成型 6 打磨修补 7 连接配件 1 资料收集开工打造盔甲之前，首先要做到胸有成竹。如果是自己设计的盔甲，需要事先打好底稿画出各个视角的线图，如果是以既有的造型为蓝本，那就要尽可能多地收集各个视角的设定图片，这样建模的时候才不会忽略细节带来后期的麻烦。
5 E2 [/ v8 k8 U# b 2 3D建模在过去，评价一个裁缝师的最高夸奖是能光凭一双肉眼，把客人上下尺寸估的八九不离十，做出来的衣服分毫不差。但我们DIYer大都消受不起如此评价，即使是拿着卷尺量好尺寸，也不一定就能做出合身的衣服，更别提加工难度更大的盔甲。好在有现代科技的帮助，我们可以先在电脑上建出模型，直观地看到加工完成的效果，再通过软件的帮助生成图纸，接下来就只要照图裁剪弯折就好。如果还是不放心的话，正式动工之前还可以通过纸模核对设计=w=+ o$ u7 z. |+ F9 s) {7 l
建模的软件很多，Solidwork，Autocad，3Dmax，SketchUp，只要是用的顺手的软件都可以。我这里用的是Solidwork，一方面是因为之前用的比较熟，另一方面是因为solidwork自带钣金模块可以生成模型的展开图，便于后续加工。
% W- [3 N6 D# v9 Q. W: l
/gkimage/o3/hg/mx/o3hgmx.png

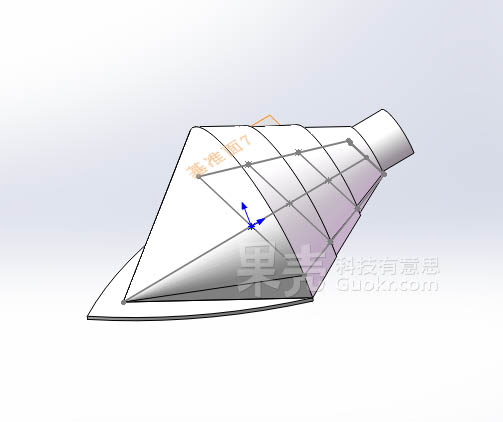

Solidwork里编辑的3D模型，可以看到为了加工方便将一些弧度调整成了直线，便于钣金工具直接展开，避免出现复杂接缝。一些细节装饰没有在这里体现，会在后面添加。% i& T) v& E* m, v% M, `
/gkimage/zh/cc/ap/zhccap.png

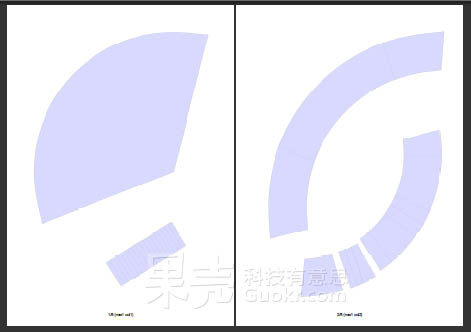

模型设计完之后展开成平面，输出钣金件的平板视图图纸。: W2 u! h$ Y/ k
3 纸模测试
/gkimage/dw/8h/sx/dw8hsx.png

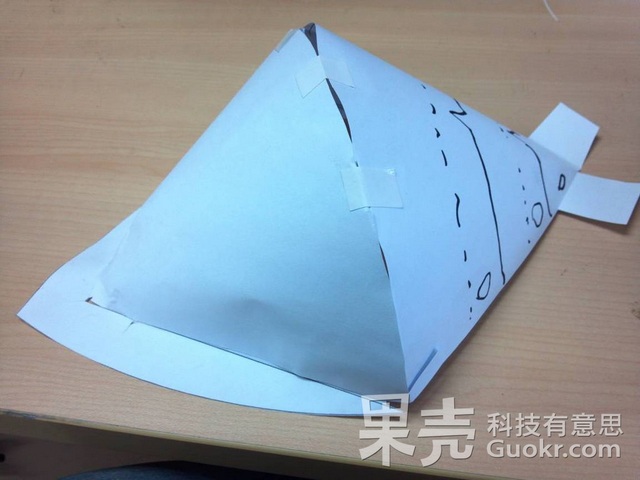

之前做的3D模型是否好用，可以用廉价的材料来测试一把。 将输出的图纸打印在A4纸或者是较硬的卡纸上，就可以用胶带和剪刀迅速组装出效果接近的纸模用以测试。
. ?$ m( B. ^$ A) s即使不是专业裁缝，在3D软件的帮助下做出来的肩甲大小还算合适。要是一上手就凭自个的感觉画图纸，那估计是不太太成的……
& t: s, |, P- E; I 4 工艺设计
/gkimage/v8/sh/0k/v8sh0k.png
接下来的问题是如何将设计图纸转化为实物。( k. V& ~5 y" x# ^1 F3 l

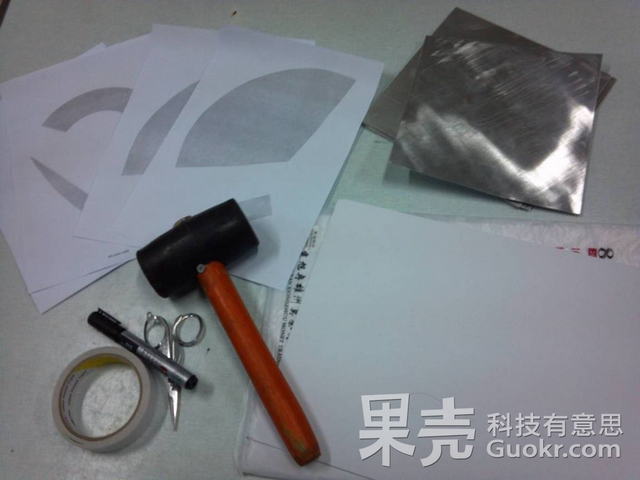

在我们的设计里，原型就是银白色的金属原色，采用金属钣金工艺制作出的模型盔甲可以获得更好的质感，因此选用了薄铝板进行加工，同时还需要塑钢补土作为填缝和加固材料。 材料和工具清单如下：
1 s; ]4 A1 b- g; t适当大小的0.5mm厚薄铝板（尺寸视图纸大小而定）厚一些的铝板比较坚固，但是薄一些的比较好加工。 塑钢补土，实际用100g左右 铝制8mm铆钉，手动打孔和铆钉工具 大小号的砂纸和锉刀 少量铝粉漆，用来补色。 最小号的合叶 3M胶带，美纹纸，3M海绵胶带，铝箔胶带 剪刀（不能用普通的剪纸刀，坚固一些的为好，最好试剪几下看是否舒适） 铁砧，或者一张坚固，边缘垂直的桌子，用来折弯铝板 橡皮锤，铁锤 记号笔，酒精，手套，复写纸 5 钣金成型首先把打印出来的设计图用复写纸，或者描点法描到铝板上，用记号笔画出切线轮廓。 然后动刀子开始剪，铝板相对来说很软，也不算太难剪，但要是剪刀不给力的话还是要小心手被磨出水泡的，事先最好找一把钢口好，柄稍长的，比较省力。2 a3 X9 Y, o* W/ _
所有零件剪下来以后修整一遍，去掉毛刺（不然成型的时候会伤手！），然后用橡皮锤在铁砧上敲打出直角折弯。曲面折弯靠手扳成型（最好带手套！）有些零件之后要相互结合的，做的时候互相参考曲率，使两者尽量吻合。4 B5 m9 i K* Q* \% X
/gkimage/m9/vh/i7/m9vhi7.png
铝板全部变成零件之后是这个样子。 用残胶少的胶带把零件临时组装起来，观察配合状况。
6 O+ l& z- Y! t8 x5 ^' P0 V- Q* B3 ?$ o
/gkimage/ng/ct/w3/ngctw3.png

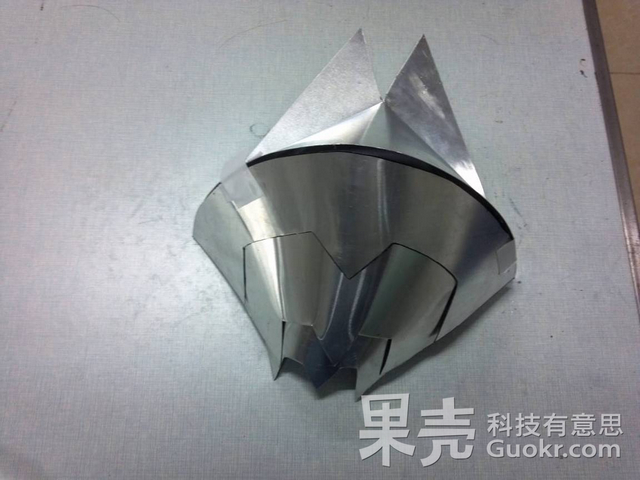

一侧的肩甲，组装图
7 ^6 s9 d$ `8 c
/gkimage/0x/12/d5/0x12d5.png

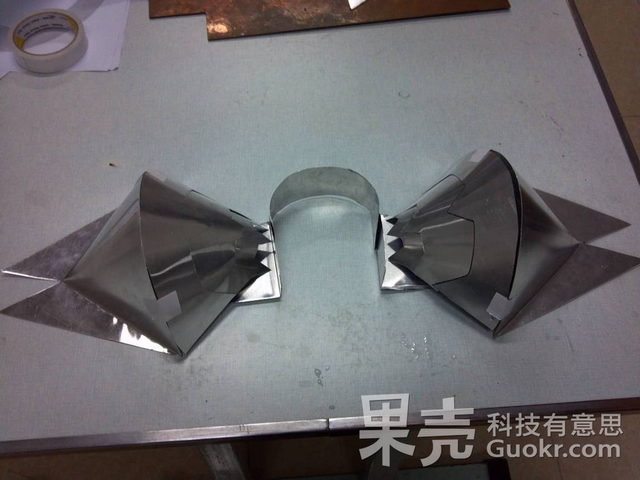

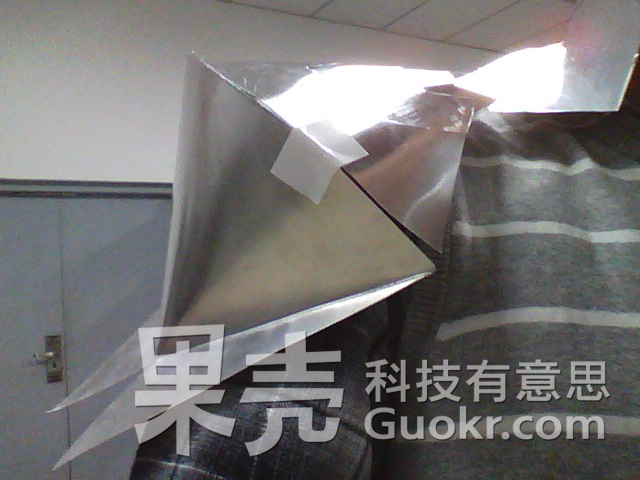

然后是颈甲部分…这里其实很简单，剪一块长条铝片，对折，弯成U形，然后剪两片长方形的铝片。折成L形，把较短的一端插进U形铝片的间隙里粘紧就行，最后两边修成对称的。这里直接上胶带临时组装图。: U. T o3 N4 Y" p/ M, L1 ]' t
/gkimage/sm/2n/is/sm2nis.png
到这里盔甲的工艺流程接近50%了，接下来要解决的问题包括： 铝板件的边缘粗糙；接缝部位存在缝隙；成型不精确；打铆钉和系带连接各部位；制作加强筋增加强度；局部上色。! `$ H& @! A& @% m% P6 u6 R
6 打磨修补进一步工作之前首先要打磨一下剪下的甲片边缘，特别注意磨掉毛刺，它们是能够让你付出血的代价的。接着用胶带把肩甲组装定位起来，可以看到两边甲片结合之处有不小的缝隙，毕竟剪刀剪切的时候不能走出完美的圆弧。这时候就要请出家庭必备维修防水万用工具：塑钢补土了。! v" U. f u' l$ j* I0 B0 q! t
塑钢补土在使用之前是橡皮泥状物质，使用时从A罐和B罐中各取少许，然后像搓橡皮泥一样均匀混合就可以使用了。这次要用补土填补的盔甲缝隙是长缝，所以把混合好的塑钢补土搓成长条，然后填进用胶带固定好的盔甲缝隙里按压粘紧就好。
7 P4 P% f8 Z" K; W
/gkimage/k4/3v/lf/k43vlf.png

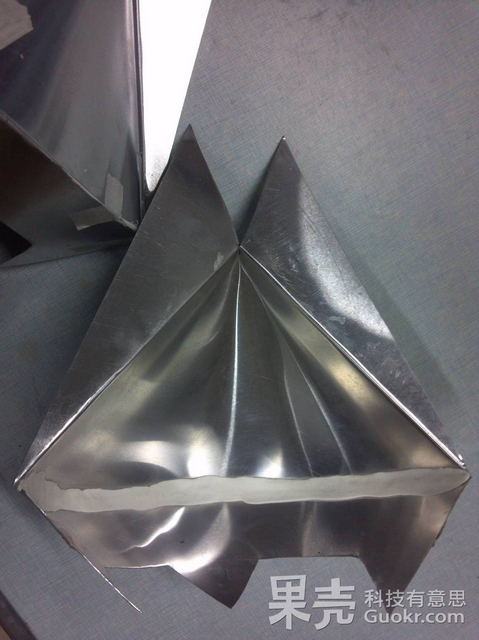

几个小时以后可以拆掉胶带，趁补土还没有完全固化做一些外形修整。这时候的补土能够用美工刀轻松切割，但是大约一天时间完全固化以后就只能用电磨和砂纸打磨了。6 q7 j1 L$ F; C) o7 f
/gkimage/28/mp/rf/28mprf.png

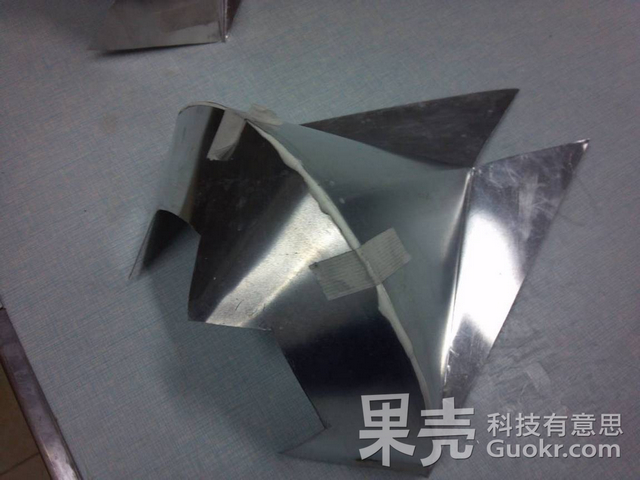

接下来是上铆钉，在铝板的相接部位用电钻打好孔，然后装入铆钉，橡皮锤敲紧。依次把所有的肩甲部件组装到一起。! M1 z1 g. Z" X4 @$ Y6 D3 ~0 A9 j
/gkimage/fb/fm/df/fbfmdf.png
然后修整肩甲板的外沿，补土填充所有连接处的缺口，用美工刀刀片抹平。
; d* |3 h" i1 g$ _; ~" r: X" \, ~
/gkimage/xl/9d/9j/xl9d9j.png

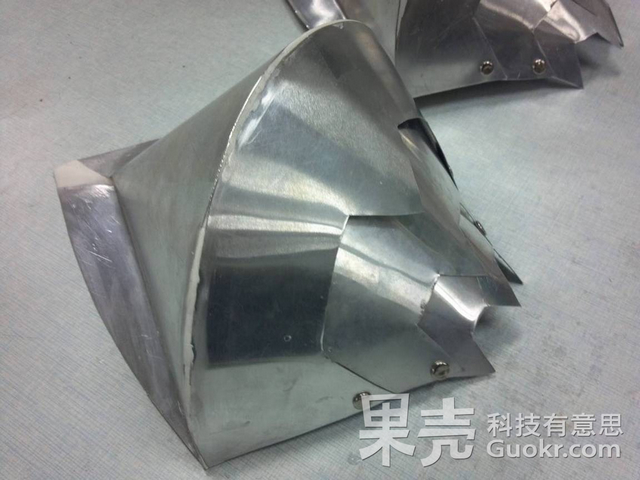

补土干透以后用细砂纸仔细打磨平滑，到这一步肩甲本体就制作完毕了。
. u' ~ V; _" G9 E8 q2 o9 I
/gkimage/uh/b7/zp/uhb7zp.png

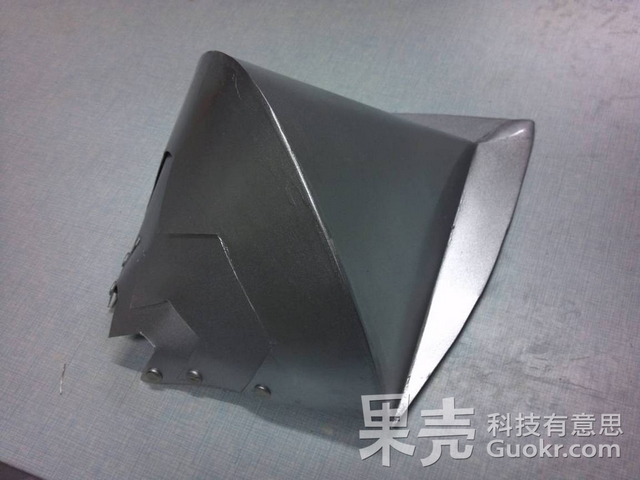

打磨完后用小刷子蘸铝粉漆对露出的补土部分补漆。然后均匀喷一薄层铝粉漆，量不在多，过渡平滑就行。 顺便把颈甲也喷一层。
4 S) J ^2 e: k$ J2 r& U7 P& k
/gkimage/tv/0y/h1/tv0yh1.png

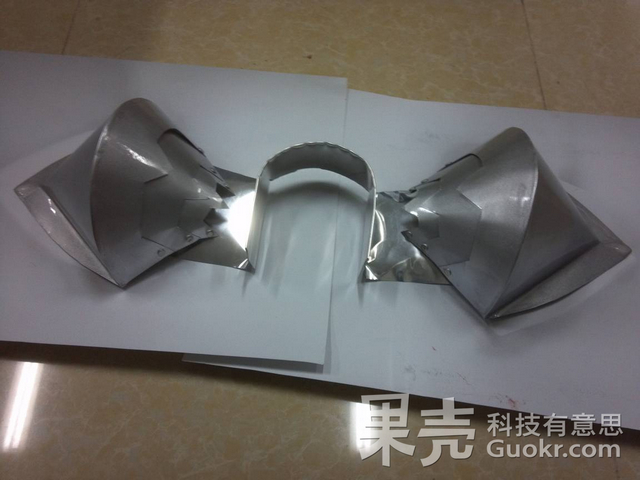

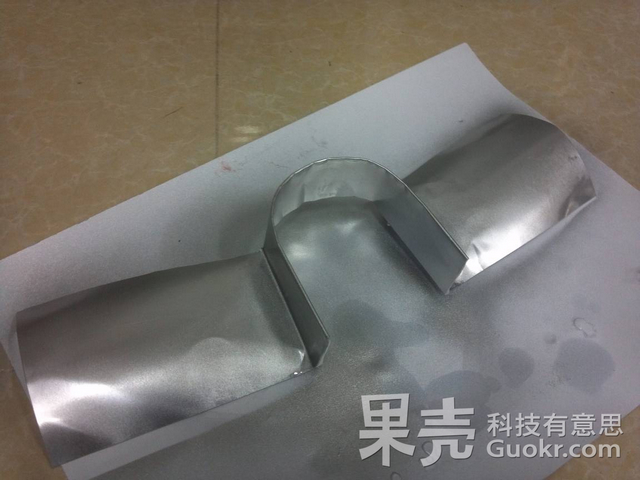

成品图，刚上了一层光油的状态。+ f0 D. b: v. A) k; N
/gkimage/lp/b0/7v/lpb07v.png
7 连接配件最后的肩甲是要戴在身上的，松松套着显然不成。复古的方式是用皮带连接，但是今天的我们可以用些更加高科技的方法，比如说魔术搭扣，海绵胶带和机制的合叶。
: A5 l# k* }! S: M$ t4 d+ O这时候就要考虑和紧身衣的搭配问题，先在紧身衣的肩部缝上搭扣，然后在颈甲的肩部也粘上搭扣，于是就可以把颈甲固定在肩膀上。接着在颈甲上装上合叶作为关节，使肩甲可以上下转动，同时不妨碍手臂。: e% K4 X" }* z* ~" P. V: Y- }. F
/gkimage/3x/4h/qh/3x4hqh.png

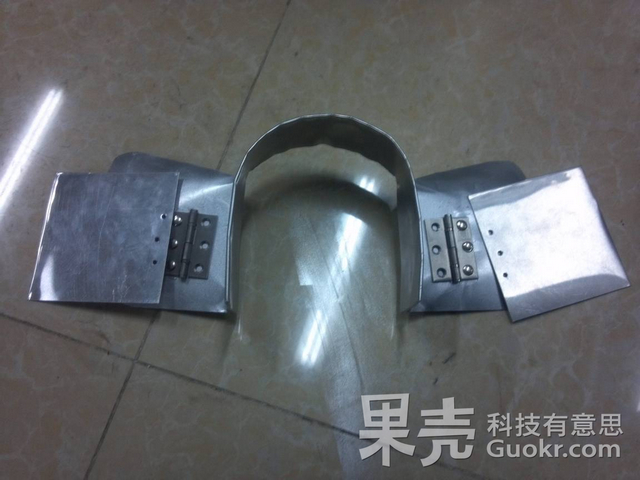

颈甲上的合叶和还没装上的连接板。
# }1 I% R* {. c- P! @$ y: { D
/gkimage/o3/s6/65/o3s665.png

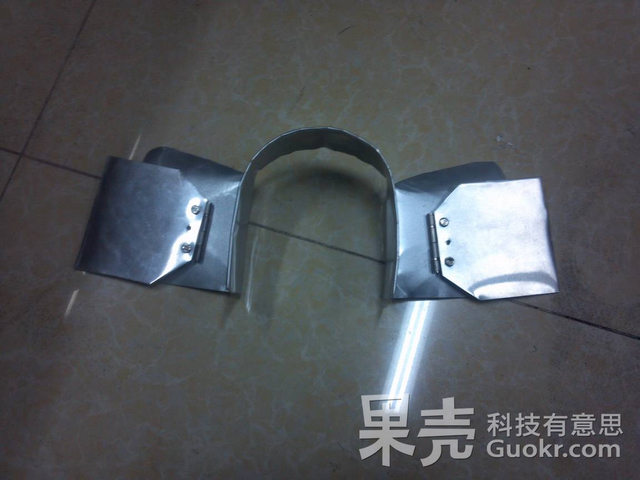

装上，打铆钉
; E1 B6 S0 M7 M
/gkimage/cy/ey/wb/cyeywb.png

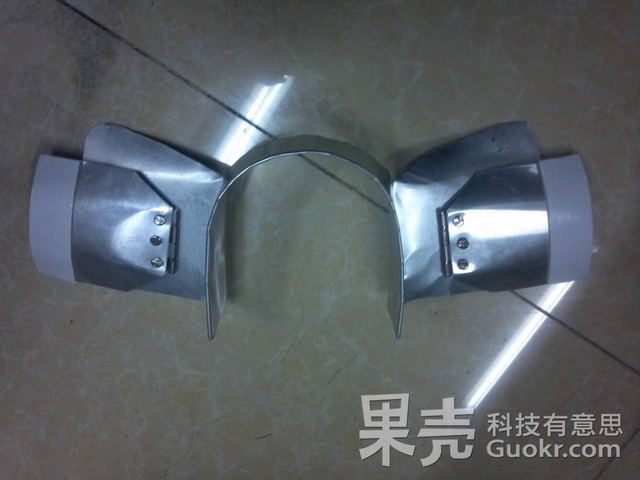

继续打铆钉，修剪轮廓，弯出和肩甲一致的弧度，在尾段粘上3M的海绵胶带。
) ~( c0 g7 g' o% s
/gkimage/b4/gz/uq/b4gzuq.png

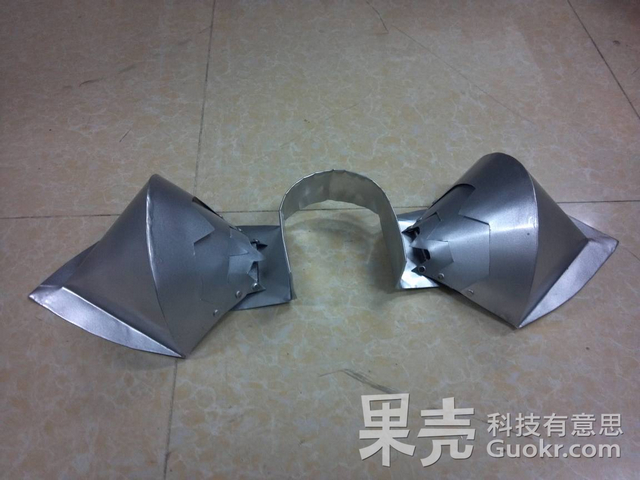

然后把肩甲粘到连接板上，手工制作的弧度不可能太一致，这时候就靠海绵胶带的弹性解决问题。 全部组装完以后，需要再调整一下各个部分的形状，有显眼瑕疵的地方打磨补漆。 然后就大功告成了！
: n" ~: `) n I! `6 G5 ~9 F
DIY成品图
实装图！/ [5 ^2 K7 v. E$ \7 \4 U4 y
/gkimage/nt/eg/1y/nteg1y.png
同样工艺的单边绿色肩甲一枚。
" ]3 c0 ~, O/ S* p0 O/ n3 b 果壳DIY站微博: http://t.sina.com.cn/guokrdiy南通0 |
