用“芯”拒绝吃货手机

权威

耗电不是病？有人说手机“干起活来像匹马，吃起电来像河马。”这话不假，大屏幕、高清视频/游戏、智能OS、多模信号等都是“电老虎”，为了满足这些功能需要，电必须要“喂饱”。
0 m, |  U# W1 |: d其实，想要手机不费电，方法很简单：缩小屏幕，少装程序，关闭3G、WiFi，最好连电话都不打。因为手机的能耗主要体现在这几个方面：屏幕显示是用电大户；其次是操作系统和应用软件，特别是智能手机，很多程序并不是完全关闭，而是常驻内容，在后台运行；实时连接3G网络、WiFi，传输数据流量也很容易榨干你的电池。降低功耗，提高续航时间，从手机处理器入手，也许是最好的方式，因为它控制协调着手机里所有的操作。[1]
冷静的疾驰——芯片级解决之道手机的屏幕越来越大、分辨率越来越，功能和应用也在不断丰富，这些都是冲着“费电”去的，而高常见的省电技术，比如提高散热、优化软件等，都是治标不治本……因此，只有提高手机芯片的能效，才能在不影响“用户体验”的基础上，为手机省电。
提高芯片的能效主要有两个解决方法：首先是制造工艺越来越“细”。如今，手机的处理器都采用超深亚微米工艺技术，制程工艺已经从早期的64nm到45nm，甚至最新的28nm级别，也就是完成同样任务所需要的处理器面积更小了，耗电自然小，这是“硬”解决之道。
然后，在“架构”设计上，技术的进步更体现智慧。同样做一件事，有的CPU就知道甩开膀子苦干快上，有的就知道“开动脑筋”事半功倍。一般的多核CPU工作很机械，要干活全都开，要休息全都关。而最新的Krait架构就很聪明，按需派活，可以轮休。比如一边打游戏一边挂QQ一边下载一边收邮件，需要的功效其实高低不均，所以不需要“四核全开”，只需第1个CPU开足马力，第2个只要开5%，第3个50%，第四个10%就行了。这就是“异步多核”技术，能有效的降低功耗，自然也就节约用电了。

相比累时累死、闲时闲死的方式，异步多核实在是太“人道”了，而且效率更高，功耗更低。独立的时钟和电压使每个CPU 内核都能够根据处理的工作类型，以最有效的电压和频率运行，从而获得最佳功耗。

相比累时累死、闲时闲死的方式，异步多核实在是太“人道”了，而且效率更高，功耗更低。独立的时钟和电压使每个CPU 内核都能够根据处理的工作类型，以最有效的电压和频率运行，从而获得最佳功耗。
# R8 \1 @# |  @) I8 X! eGPU：见我所见，不做无用功想要让手机省点儿电，另一个办法还得从“图像”上动脑筋。如果屏幕的能耗无法降低，我们就从图像的“源头”——GPU入手。
我们在智能手机上看电影或者玩游戏，那些逼真的立体形象和绚丽的画面主要依赖于GPU也就是图形处理器来实现。简单说，GPU的主要工作是生成三角形和像素填充，以实现三维视觉和彩色渲染的效果。一般的GPU是你画你的外形（三角形），我填我的像素，两部分各干各的。像素偏多时，三角形单元就闲着；外形偏多时，像素单元没事干；而同时另一单元却忙得不可开交。而全新Adreno GPU的两个单元可以动态分配，你忙时我分一部分资源给你；我忙时你支援我一部分性能。这样不但功耗小，而且运算效率大大优化。
* E3 _9 p& s1 a( C想要降低GPU的能耗，还可以通过拒绝“渲染的不必要步骤”来实现。GPU计算半天最终是要生成图像给人看，而人只能看到立体世界的一个平面。一般的GPU是不管三七二十一，你能看到一个城墙，我却非要把墙后面看不到的整个城市一层一层画出来；你走了几步，看到一个城门，我接着再渲染一次整个城市……Adreno GPU就聪明多了，它只处理人眼可见的部分，挡住的就不画了。这样“偷懒”的做法自然是大大省电，还解放了计算能力。

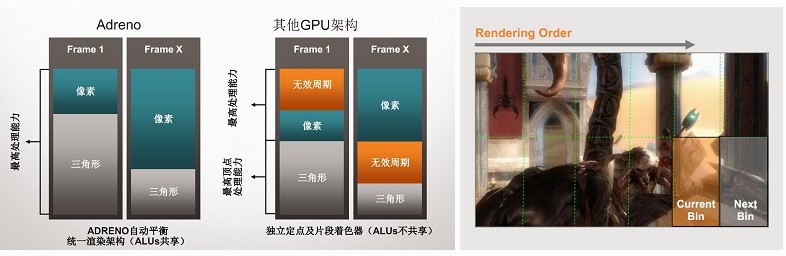

Adreno GPU利用独特的分块着色的方法进行渲染，不仅提升了画面效果，耗能却是标准ARM处理器的1/2。

Adreno GPU利用独特的分块着色的方法进行渲染，不仅提升了画面效果，耗能却是标准ARM处理器的1/2。
3 d& w3 A6 e$ J, H% i不想让手机当个“吃货”，又割舍不下大尺寸、高画质材屏幕和五花八门的应用？选择一个工艺精细、构架先进、集成了高效GPU的智能手机处理器是如今挡住手机“大嘴”的最好方式。未来的手机芯片将会有更高度的集成、更细致的工艺，或者出现新的构架甚至材质实现我们高效低耗的要求，也许是微纳米技术或神秘的“液态金属”。而手机的省电绝招也不仅限于此，也许是有机EL显示屏或“整合触摸屏”技术，或者把每一次触摸和键盘按压都转化成手机的动力，甚至我们不再需要耗电的显示屏，因为我们可以在任何地方包括我们的视网膜上直接投影……

[注] 目前智能手机处理器，除了传统意义上的CPU（中央处理器）和GPU（图形处理器），还包含了GPS、多媒体、调制解调器、电源管理、软件管理等多种应用的集成处理功能。

淡淡的就好~

手机省电的关键并不在于芯片：
6 ^$ @# K" ^) G5 Y6 a' n1，除非不上网，不使用手机app，只把手机用来打电话(这样的话为什么不买功能手机？)，否则70%的耗电都是由屏幕造成的。
只打电话，则功耗大部分由喇叭，基带，无线功放占据。而功放的耗电量受到手机发射/接受信号强度，以及网络制式的制约，是省不来的。
: p- X: m. X+ Y, q  E1 d2，手机待机时的耗电取决于软件设计，能从芯片部分节省的电能很少。
6 e; O% e: ?" s( v) M6 r2 A4 f为什么？在良好的设计下，待机时芯片耗电主要处在基带和无线功放上，后者占大头。这个时候cpu，gpu，dsp等都是关闭的，往往只会留下一个cpu以最低频率，而且是特殊的待机模式运行。
% K9 E+ M  e' m; A这就是为什么台积电会在Tegra 3及以后的产品中植入一个LP工艺的低功耗cpu核心的目的所在：当你把屏幕锁定(没有执行ad hoc等特殊业务时)，手机就进入低功耗状态，Tegra 3的cpu 0,1,2,3全部处于hotplug(热插拔，拔出了)的状态，CPU 0的职能由那个LP工艺的低功耗核心替代
# N9 m8 c+ a0 K) N* s另一个依据，使用40nm制程的Tegra3的HTC OneX在充当wifi热点时的功耗和28nm高通snapdragon S4的One S相当的。
要知道高通在基带方面是行家，代号8960的snapragon S4也是市场上唯一同时支持所有手机制式(GSM/CDMA/WCDMA/CDMA2000/TD-SCDMA/LTE)的芯片
* y7 |$ ~  C/ K* a; d- B3，为什么叫取决于软件设计：每次和基站的通讯都要费电，打开Wifi/BT(即便不使用)，每隔一会也要扫描一下。感应器也是这样。这里的不合理分配，看上去能耗不多，但是10个小时，20个小时呢？
- ~9 r+ C8 x6 d当然，文章提到关于芯片功耗控制的的道理都没有问题。
+ p6 S/ e# ~8 U8 ^7 @芯片制造工艺带来的功耗改进能体现在执行任务(特别是玩游戏这种需要CPU,GPU全速运行的场合)时
部分ipad 2已经开始使用32nm的A5处理器，相比于45nm的旧A5，新A5可以将跑游戏时的续航时间提高20%。
如果是在屏幕小的iphone 4s上用新A5，因为屏幕所占的功耗比例降低，则游戏的续航时间提高50%以上不成问题。但是它几乎不能为待机时的耗电带来改进

chenmiao2008

挑错~而是常驻内容，常驻内存~

lj20021

高通的软文- -...

ntzqf

手机小白一枚，基本回宿舍就是为了充电的>O<

ym3368

现在不有无限充电的存在吗？都能随时随地的充电了，何必降低性能？我更看好无线充电的普及
