自制遥控万色返空蛋

7577250

/gkimage/mf/ta/ej/mftaej.png

/gkimage/ie/bu/gw/iebugw.png

/gkimage/5d/qi/uq/5dqiuq.png

/gkimage/io/w2/js/iow2js.png

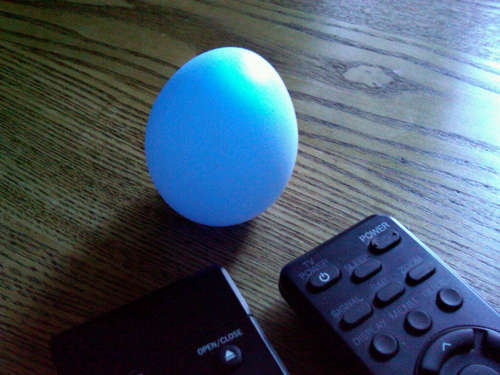

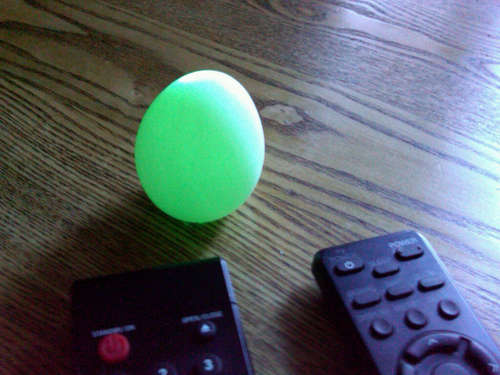

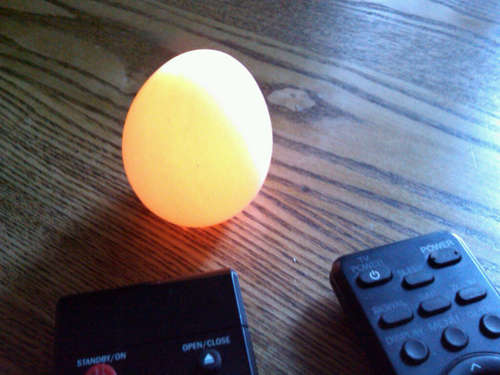

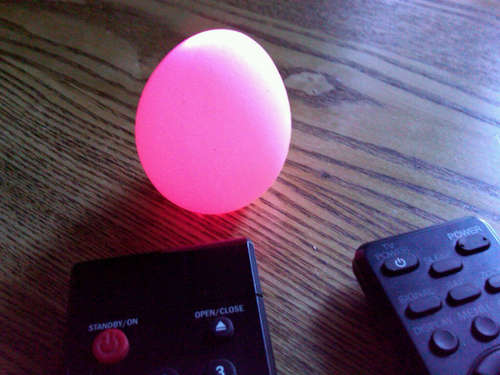

DIYer:                        kendrickgoss                制作时间:                        1天                制作难度:                        ★★☆☆☆                GEEK指数:                        ★★★☆☆                 这个彩蛋能呈现出1658万种色彩，更绝的是你可以用随便一个电视，DVD，或者录像机的遥控器来遥控它。        这个项目基于一个蛋壳里的RGB全色LED，随机变色的来源是一个Atmel的ATtiny85单片机，用一块Arduino板烧写的程序。单片机通过一个接收头和外面的遥控器通信，这个晶体管对红外遥控用的波长和载波频率特别敏感。 双向电梯
1   材料和工具        2   给单片机编程        3   电路        4   焊接组装，紧凑布局        5   掏空一个蛋        6   按下遥控器吧！        7   DIYer签到处 1   材料和工具

/gkimage/uy/i1/0i/uyi10i.png

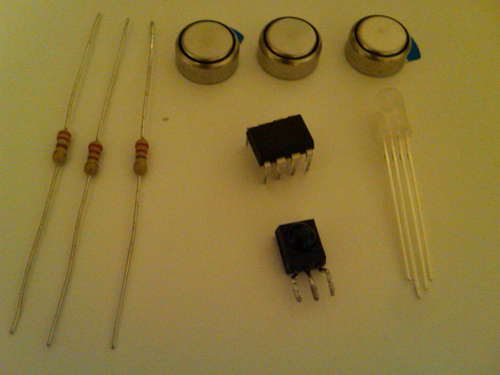

1个ATtiny85或者ATtiny45单片机，完整型号：#ATTINY85V-20PU-ND 1个共阳极RGB LED 3个1/4W的220欧姆电阻 1个红外接收头 3个或者4个1.4V纽扣电池
8 z: {) h$ V$ u9 K1 @6 T我用的红外接收头是从一个寿命到头的录像机前面板上拆下来的。如果其他的部件是邮购的话，搭车买一个更划算。但是几乎所有的部件手边都有或者能从旧机器上拆到，这个我也不想例外。        电阻是给LED限流的，180欧到560欧的都随意，但是记得弄三个一样的。        如果你能找到的RGB LED是共阴极的话，不用说应该将共同的引脚连到地线上。我想代码应该也能工作，但是会得到和共阳极LED不同的结果，我想。        最后我给这个电路准备了4个纽扣电池供电，加起来5.4V。过去我通常用3V的电压给ATtiny85和RGB LED供电（比如说CR2032锂电池），但是红外接收头        至少要求5V供电才能工作，所以没办法了。 2   给单片机编程

/gkimage/us/q2/kv/usq2kv.png

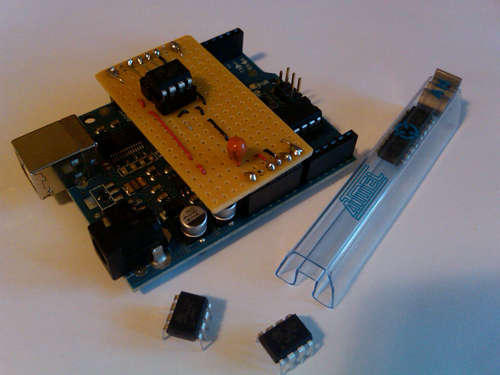

我用的代码和电路来自MIT high/low博客，在那里我学到了怎么用Arduino板给ATtiny烧写程序。我用的是ATtiny系列而不是板上的ATmega328，因为ATtiny系列的体积要小不少，所以才方便放进蛋里。这个芯片业比较便宜（1.3美元），用来做一次性的制作也不会心疼。        我把编程板和万能板组合在一起用，这样比较省事。但是你也可以全部用面包板和插线搞定。下面是来自MIT的教程，告诉你下载安装程序之后如何将ArduinoISP 的程序加进Arduino IDE.工程并下载到单片机里。        1．将Arduino板连接电脑，然后在示例菜单中打开ArduinoISP sketch。        2．在面包板上或者ISP板上将ATtiny芯片连接到Arduino板。        3．在Arduino IDE里打开一个新窗口，将彩蛋的程序粘贴进去。        4．保存程序。        5．从IDE软件的菜单里，选择Tools>Board>"Attiny85(w/Arduino as ISP)"。        6．下载烧写程序到ATtiny里。 3   电路

/gkimage/pd/h0/ec/pdh0ec.png

/gkimage/8c/lm/8f/8clm8f.png

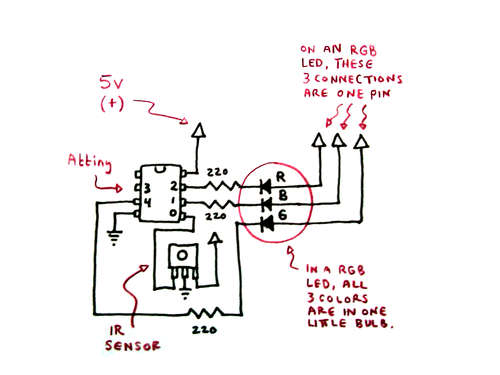

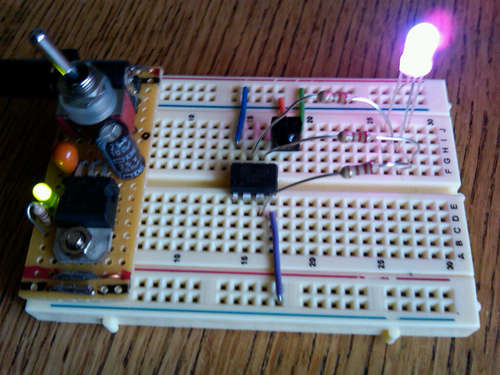

把ATtiny和其他的电路零件插到面包板上并且供给5V的电源，注意芯片的引脚编号，不要接错了。注意实体芯片上的引脚号和编程时的io口编号不一样，看好电路图。在面包板上搭好电路之后记得仔细检查，这样才能正确下载程序，并让它以你希望的方式工作。        这个电路会对遥控器上的点击做出反应，它使用接收头探测38KHz的红外光脉冲。这是红外遥控的编码标准，并且大大增加了系统的灵敏度，使它能够透过蛋壳感应到外界的遥控器。（阅读资料：http://www.ladyada.net/learn/sensors/ir.html）        我们并不真的要读出这些脉冲里编码的信息，所有的脉冲对电路来说都像是发令枪砰的一声，然后就开始变色。红外接收头靠电池供电，然后将探测到的38KHz信号从OUT引脚输出。当这个引脚和连接的ATtiny引脚处于低电平时什么都不会发生，但是当OUT引脚输出高电平时，ATtiny就会随机决定LED的颜色。 4   焊接组装，紧凑布局

/gkimage/iq/4j/45/iq4j45.png

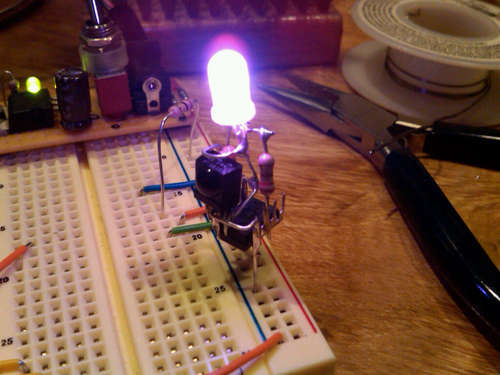

有时候这种做法被称为折腾死甲虫，因为需要把Attiny翻过来，然后在悬空的引脚上焊接。需要非常认真，确定在焊正确的脚位：芯片翻过来以后引脚的位置和正放着时刚好相反。不要匆忙，耐心慢慢来。这些部件都怕热，不要焊太久。最后都焊好以后，终于可以松一口气了！
5   掏空一个蛋

/gkimage/6u/qy/x1/6uqyx1.png

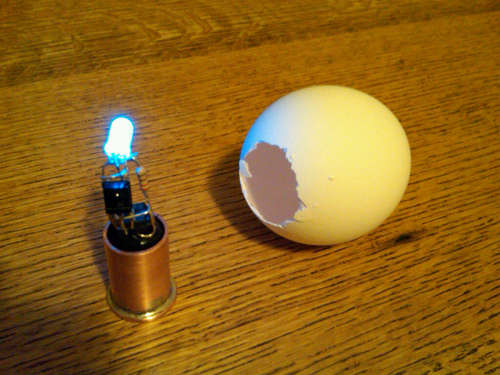

找一个白色的鸡蛋，背刺它，不断摇动把里面的蛋液甩出来——找个水池做这活。然后用剪刀小心地把洞口扩大一些。        为了让整个电路有个底座，我把一小段铜管焊在一分钱上，然后把电池用胶带缠好塞进管里。 6   按下遥控器吧！

/gkimage/im/qy/n4/imqyn4.png

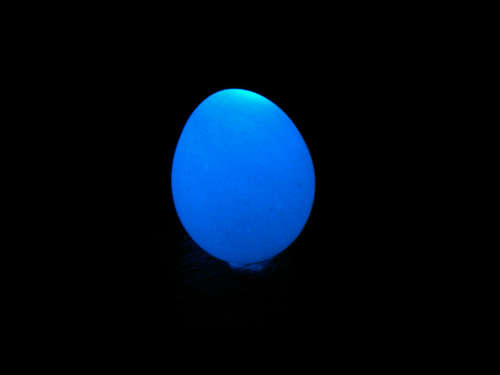

把蛋壳套在电路上，然后就可以把彩蛋放在电视机旁看热闹了。稍等一会儿之后它的颜色就会变得难以预料=w= 编译自 www.instructables.com
