DIYer:AlissaSueK制作时间:1天制作难度:★★★☆☆GEEK指数:★★☆☆☆

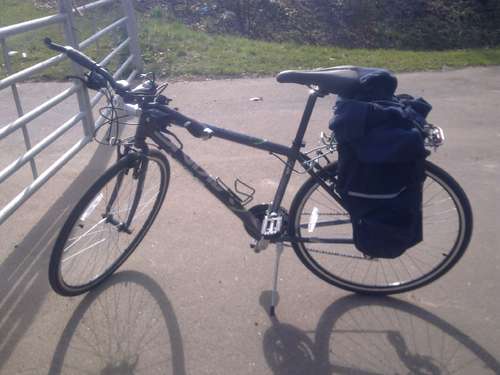

% V+ {* J- d' U6 H! J% C$ l我报名参加了六月份举行的一个自行车赛。随着训练的里程数越来越大，我决定最好应该在混合动力自行车上加装一个额外的水壶架。/ b1 L7 p6 ~4 b5 N
主要的问题在于，原来的水壶架位于车架下舌上，车架的结构很紧凑，无法在竖梁上加装水壶架。# ~ _/ [6 A7 }8 k4 v+ o
于是我就将原本的水壶架拆了下来，然后将新的水壶架用索带绑在了竖梁上合适的位置上。接着，我拿着原本的水壶架比划了一下，发现只能将它装在车架下舌朝上大概2、3厘米的位置上了。6 Q8 B2 Y2 V0 _7 `
- Q+ [! I1 N: C* o
/gkimage/xi/em/dz/xiemdz.png
/gkimage/cb/nv/nc/cbnvnc.png
5 G" F3 ], a; Y- r; ?
双向电梯
1 {/ {9 U' _7 k1 Y/ |* K1 处理铝材2 定位3 打孔4 清理5 DIYer签到处" E% x: o8 p9 r. O
1 处理铝材
/gkimage/5a/c7/fb/5ac7fb.png

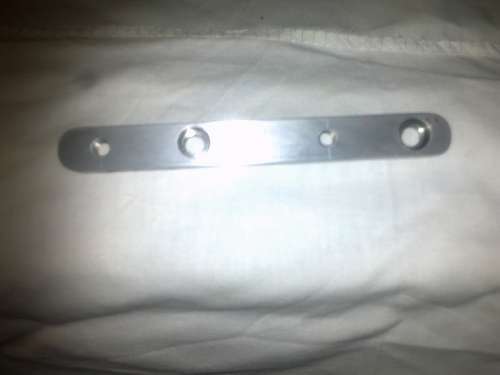

我运气不错，在废品箱里找到了一根13mm×5mm的铝材。我在距离底部10mm的位置上做了个记号，并在13mm的中间画出了中心线。! r; t! |, Q7 I
在距离这个点25mm的位置上，我做了个记号。同样从这个初始点开始，我在距离64mm的位置上做了个记号（瓶箍的螺栓孔的螺距），接着在距离这个点25mm的位置也做了个记号。接着，我就在这些点上钻了孔，使用的是3mm钻头。
" P: P6 r2 y; y5 c- ^然后，我又把第一个孔和距离其64mm的对应孔扩到了5.5mm，并且钻了埋头孔，用于隐藏螺钉头。剩下的两个孔则扩到4.2mm，接着用m5丝锥攻出螺纹。
" \6 s v, L: I8 d4 T- s我用弓锯在距离最后一个孔10mm的位置将多余的铝材切割掉了，然后用锉刀打磨出圆角。
. w7 _% X9 o9 Q2 F* m6 [
8 U( v/ Z! N3 `0 ?, H9 W2 T
/gkimage/1w/ta/oz/1wtaoz.png
/gkimage/ns/az/v5/nsazv5.png
/gkimage/4g/dk/ks/4gdkks.png
接着，我就将它用螺钉固定在车架上，瓶箍则用螺钉固定在m5孔上，位于车架上25mm处。
( u0 x( C0 q% ?3 w% c* ?1 p3 }' ?3 W. Z! _+ w8 m
2 定位现在，我就把注意力集中在了第二个水壶架上。
$ w7 G& {& t* E我测量了从水壶架顶部孔到上梁之间的距离，然后根据这个长度剪下了一段索带。7 U' Z% v) d4 j8 q+ f8 S2 } I4 i0 k
接着，我用划线器在车架的这个位置上做了个记号，并在其下方64mm处也做了记号。8 n1 u6 ?/ \" L0 {
梁中央的点是目测着划的，要不是一时糊涂，我一定会本着更严谨的态度好好测量的！2 E1 b- _$ s) K
/gkimage/dv/e2/vb/dve2vb.png
/gkimage/a0/3w/z6/a03wz6.png
/gkimage/mb/q8/2c/mbq82c.png
/gkimage/qn/hi/rc/qnhirc.png

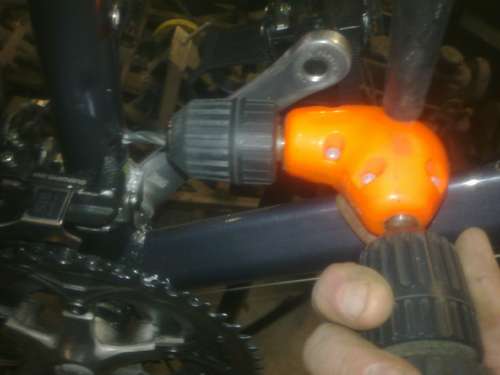

接着，我用自动冲头将这些眼位打好了，省得在车架里头颤颤巍巍地摆弄榔头。& g6 U9 H( u& u$ `& G F# ]
: d2 T/ V. C9 Q9 V. O7 D: B7 y! l& t0 g3 打孔现在就到了有点吓人的环节了。
* k7 _, O; ]" s% b v我用的钻头可能对你来说烂到可以直接扔进垃圾堆里了。我一开始用的是3mm钻头，小心翼翼地将每一个中心点都钻好了孔。8 j, I- [, F1 A8 ]6 U- Q* j
接着，我就将它们扩到7mm，这就是我所使用的螺纹铆钉的尺寸。- y, L! z- k+ N8 L+ c- h' `- ~
然后我就把螺纹铆钉拧在工具上，塞入7mm的孔中，接着就利用工具使劲将螺纹铆钉固定到位。
; d6 v( R, y n+ f- ~取下工具之后，我又在底部孔上固定了一个铆钉，这样一来，车架上就有了两个看起来很专业的m5孔了。; c! U- v1 Q% p, L# U; } l2 X, v
三下五除二，我就把第二个水壶架拧在了上面，接着把第一个水壶架也重新装好了。8 h$ i" b; v, \2 \( ?
/gkimage/me/wl/vc/mewlvc.png
' e/ R: J, B( m2 ?4 b, i( S
4 清理如果你的自行车的底架并不像我的那样是密封的，那么你现在就要将底架拆掉，将那些在钻孔时从竖梁上落下的切屑清理掉，弄干净了以后再将它重新装好（或者在动手之前就拆下来）。
+ @ [' k2 k. B# H我用自行车清洗剂把车子洗了一遍，然后从头到尾冲了一遍，将链条和链轮中的切屑全都清除掉。6 I& s, S ^/ v" W6 Q$ F0 k! n" t
我已经等不及了，等车子干了以后我就要骑上去试试！！！: R0 n. Z% n0 Q! K! b) x3 g9 O
啊！！！今天阳光灿烂，这两个水壶架将会安稳地陪伴我骑完这十英里的路途。, \( |: N& R- Y/ U
7 R2 Y% j. p: v; |% k8 R0 W
编译自 www.instructables.com% Z3 |1 H: V5 ~+ c
