DIYer:ChrysN制作时间:1天制作难度:★★☆☆☆GEEK指数:★★★☆☆编译来源6 ~& E8 g" ?; {" r5 u& ~; y
N( ]/ G8 c. r) R- O双向电梯2 _8 m, K) y' {8 ?# _" o' ?8 V
1 材料和工具2 设计LED电路图3 拆解并重组耳机线4 制作纽扣电池支架5 构建LED套管/手指末段6 把各部分焊接起来，测试7 DIYer签到处; H# X- X/ O* B+ x
应用：我做这个小装置，主要是想用它和我的多点触控板设备相配合，这样我就不用费劲再去做个红外线板。基本上，只要找一个手指识别软件，探测的是LED的光而不是指尖触碰。或者只是做来玩玩也不错。
5 K4 E! P3 t6 X* ], l1 材料和工具○ 3V纽扣电池（我用的型号是C2032）○ LED○ 电阻○ 亚克力○ 小块塑料片○ 小块铝片○ 一副耳机○ 导电带○ 腕带●工具●电烙套装●电钻●数字万用表（选用）●砂纸●打火机●剪刀●热胶枪●透明胶带
3 k" p. D( [9 q, ~8 R; `& U1 w! J3 p2 设计LED电路图
/gkimage/ci/2z/j7/ci2zj7.png

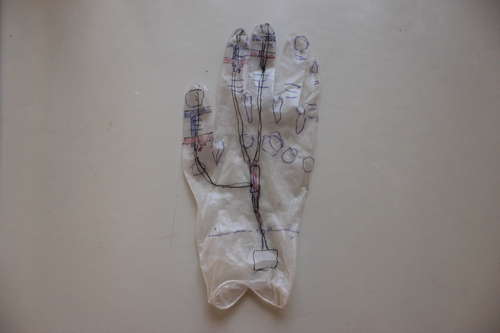

/gkimage/8z/ix/e0/8zixe0.png
定好你需要什么样的LED。我用的是三只3mm的橙色LED。计算以3V纽扣电池为电源，你需要多少电阻。推荐一个在线工具：online LED calculator根据你手指的长度，估算出大致需要的导线长度。可以稍微取长一些，以防制作过程中可能出现的弯折或是剪切。为了操作方便，你可以用透明的塑料手套做辅助，直接在上面画出大致的路线图，量出需要的导线长度。根据我的目的，我需要红外线波长范围内或接近的光。我用我改装过的相机（装有850nm的带通滤波器）测试了一下，确认它能感应到红色、橙色和黄色的LED，还有波长850nm的红外光。你也可以选用别的导线，但我觉得耳机线结实（每一股都由两股编成）又灵活。
7 D* h) z- _0 J1 @, |3 拆解并重组耳机线
/gkimage/gw/ow/w4/gwoww4.png
/gkimage/kd/yu/wf/kdyuwf.png
/gkimage/2o/lg/ap/2olgap.png
/gkimage/wi/4p/yl/wi4pyl.png

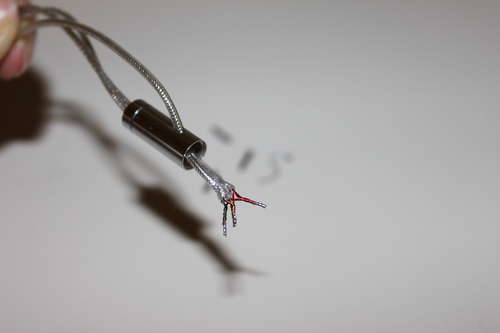

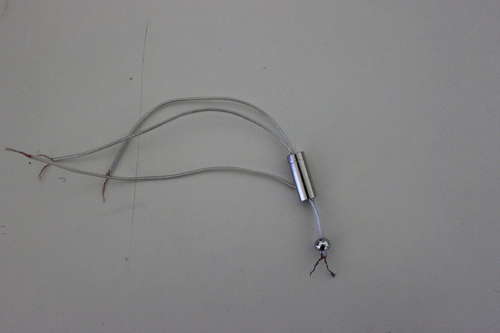

剪下合适长度的耳机线，把两端的塑料皮都剥开一段。你会看到，每一条线又由两股线汇成。我们要选其中一条接正极，另一条接负极。当然，你得先把这些线的绝缘层剥开，才能把他们接在一起。因为我只打算做一个三个指头的装备，所以我剪了三条线。在耳机线的一端，我把三股接正极的线拧在一起，负极的也是，这样就形成了两股主线（你可以自己决定，什么颜色的线代表哪一极）。而另一端，我只是先把每条线的两股线分开，稍后再把它们接上指头上的装备。剪取耳机线，剥去塑料壳。把导线两端烧一烧，除去其中的纤维。剥去导线两端的绝缘层。在一端把接正极的线拧在一起，接负极的线也是。另一端的线先放着。你可以用万用电表连续检测，看看线路是否正常。用表笔的一端接触导线的一端，当有电流通过时，电表会发出哔的一声。9 g6 A9 Q5 A2 _$ x
4 制作纽扣电池支架
/gkimage/e5/u7/wr/e5u7wr.png
/gkimage/qo/i4/qq/qoi4qq.png

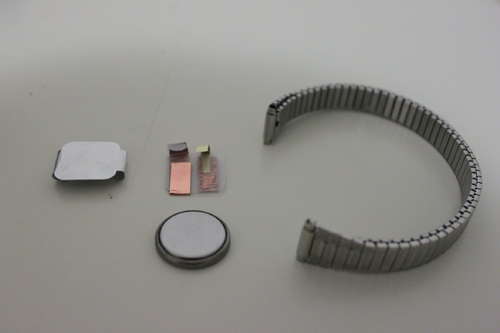

这一步中，我们要做一个腕带电池支架。在铝片的两面粘上透明胶带，这样它就是表层绝缘的了。比照纽扣电池的厚度，弯曲铝片，留下一个开口。用一小块塑料做个电池盒盖，粘上两条导电胶带，也可以用胶带加固的铝箔替代导电胶带，不过据说后者不大好焊接。确保一条导电胶带接正电，一条接负电。我们要把耳机线接在这两条导电带上。把电池盒装在一个腕带上（我用的是旧表带，用了一小段钓鱼线帮助加固）。1 J! U; S4 F( W6 p7 d
5 构建LED套管/手指末段
/gkimage/57/md/wp/57mdwp.png
/gkimage/np/d9/hh/npd9hh.png

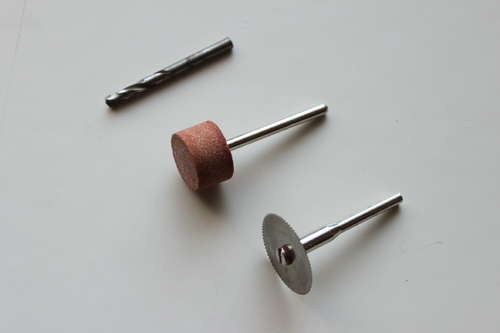

/gkimage/bo/1m/ul/bo1mul.png
/gkimage/jb/4p/jg/jb4pjg.png
/gkimage/80/fg/y2/80fgy2.png

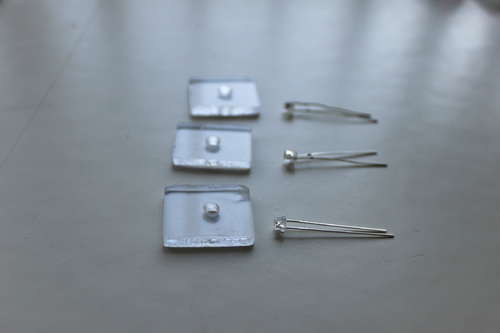

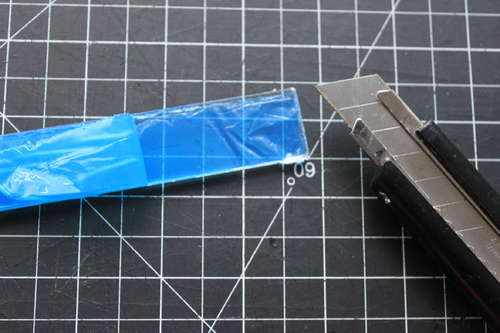

这一步有很多种做法。我也是经过多次尝试，才得出现在这种设计，不过内容都差不多：我在指尖绕了一圈铝带，它既用来接负电由又是个支撑结构。我会触碰LED的阴极引线（-）。至于正电，我用导电带和电阻，把LED的正极引线（+）和耳机的正线接在一起。对比指尖，切取几段亚克力。在亚克力上钻孔以装置LED。如果和亚克力的厚度相比，LED高出太多，可适当把它锉短。在亚克力的两边粘上两条导电带。（一正一负）。装上LED，弯曲引线，分段接触两条导电带。把LED引线焊接上导电带。在其中一条导电带上焊接一个电阻。剪去多余的LED引线。用热胶枪把铝环粘上亚克力。“注意：一定要注意区分指尖部件的正负极。有必要的话，可以用透明胶加固铝环。” /gkimage/lp/7x/lk/lp7xlk.png
用焊枪或是导电带，把指尖部件和耳机线连在一起。将导线和纽扣电池盒盖焊在一起（有导电带的那一片）。滑过手指末端的部件，并将你指尖的铝环和LED露出来的一端碰在一起，LED亮了！使用多点触控设备。这个设备使用非常简单，就是手指在亚克力板上操作，通过摄像头来识别LED光点的移动。另外就是你需要一个多点触控识别软件，能通过网络找到免费的，比如Core Community Vision或Reactivision。运行Core Community Vision或Reactivision，调整相机灵敏度，直到每个代替手指压力的LED光都能被看见。为了不刮坏设备表面，建议你在亚克力上盖上更柔软的材料。/ \0 z. ]( G7 y( Z& _
7 DIYer签到处编辑:白色的小白果壳DIY站QQ群：132647923, 2群：179240860（加入时请报上你在果壳的个人主页地址，以防广告ID）* U0 g0 |" ^/ m6 }9 ]: ?0 g
