蒸汽朋克辉光管倒计时开关

alexsteinfeller

/gkimage/vj/aq/ua/vjaqua.png

DIYer:Junophor制作时间:一天制作难度:★★★☆☆GEEK指数:★★★☆☆编译来源

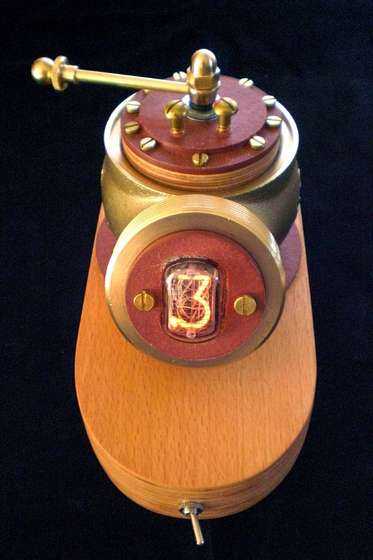

这里你能看到我的又一个蒸汽朋克作品，它叫做“蒸汽朋克辉光管倒计时开关”。我的第一个作品是一个蒸汽朋克风格的等离子体产生器，要完成它还需要一个同样风格的开关，这就是我这次的制作目标。
7 l. o# {+ m' E; I$ ]+ o双向电梯
; t5 U5 P4 Z8 Q8 i. M7 N2 r8 `1   从数码管开始2   组装电路3   蒸汽朋克外观4   阀门内部加工5   完工！6   DIYer签到处
7 j9 N; |5 O( e8 a: J* V1   从数码管开始

/gkimage/62/sv/2y/62sv2y.png

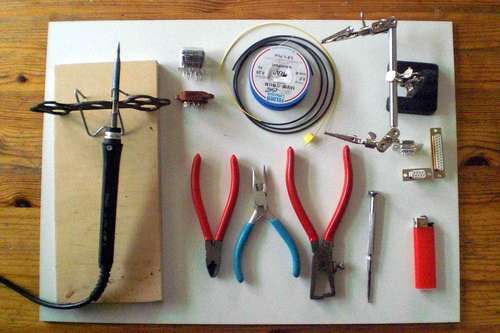

这一步里你需要的器材就这些。

/gkimage/3z/n8/98/3zn898.png

连接电路的导线。

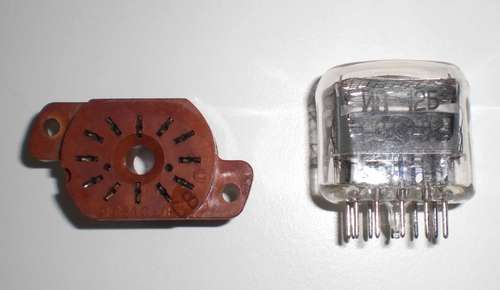

/gkimage/z2/lv/bb/z2lvbb.png

/gkimage/g4/dg/ta/g4dgta.png

用小螺丝刀拆开一个D-sub接头。

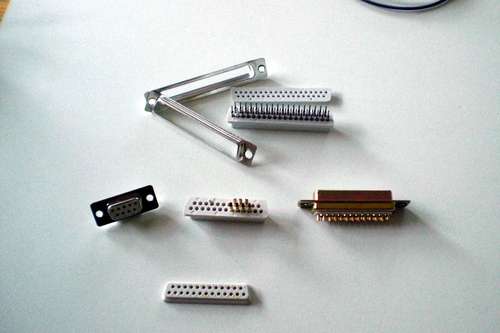

/gkimage/v4/sq/jy/v4sqjy.png

现在打开塑料外壳，你可以直接拆出里面的针脚插座了。
& J& u' f; I/ _

/gkimage/dn/l6/4q/dnl64q.png

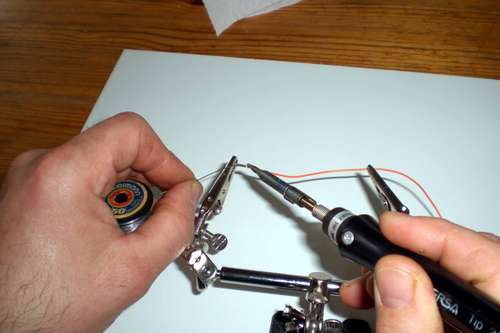

在单个的针脚插座上焊接导线。

/gkimage/e6/7d/v5/e67dv5.png

小心地用打火机烧灼热缩管封好焊点。
5 i6 v+ w# a+ g) U% F# Z6 u/ R2   组装电路

/gkimage/2u/yr/vu/2uyrvu.png

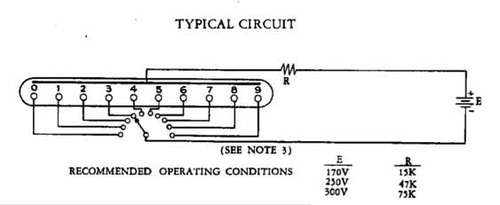

在各种辉光管的驱动电路里我看中了这个简单易行的。就是它了！你也可以自己决定辉光数码管的个数，看起来会有不同的感受。

/gkimage/60/96/y7/6096y7.png

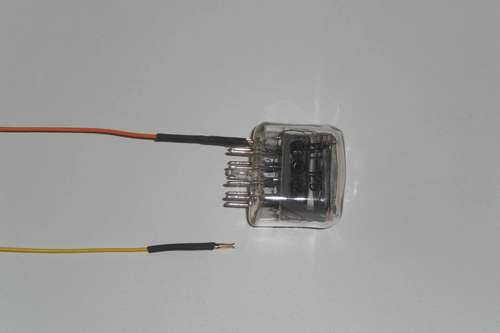

在这里将辉光管的阳极与自制的带引线针脚（橘红色）插接到一起。我在连接处串联了个47k的电阻，一并包在热缩管里。带引线针脚（黄色）将会连接到辉光管阴极。
3   蒸汽朋克外观

/gkimage/78/og/j2/78ogj2.png

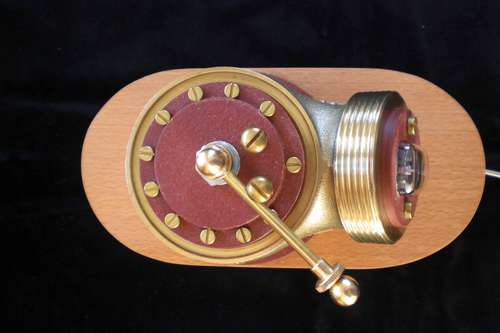

我继承等离子产生器那边的设计风格弄了一个黄铜的消防水龙头。我在龙头顶端装了一个10档的旋转开关，并在正面出水口安放辉光数码管。顶上的小螺丝用来标志开关所处的档位，较大的螺丝用来为开关限位。可以参考下面的图片逐步操作。

/gkimage/ue/r6/1w/uer61w.png

辉光数码管在水龙头的正面出口处。将辉光管推到螺丝前一点点的位置，靠它们夹住辉光管。下面是电路的总开关。
+ V1 m' B; J' ~

/gkimage/lq/fj/y7/lqfjy7.png

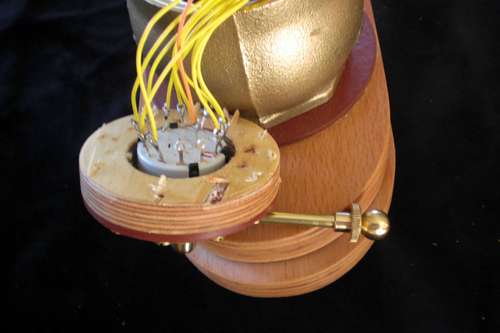

这里的黄色引线依次插接到不同的辉光管阴极上。

/gkimage/rj/0r/7e/rj0r7e.png

一个多层木料胶合成的环正好装入龙头顶部，并将旋转开关固定在合适的位置。这是用手工削出来的。

/gkimage/9x/4v/db/9x4vdb.png

左边管内黑色的是内置的5号电池盒。拉出数码管就可以更换电池。这里的橘红色电线同热缩管里的47千欧电阻串联，连接到辉光管阳极。
+ d  s+ D2 I8 R

/gkimage/9d/a8/he/9da8he.png

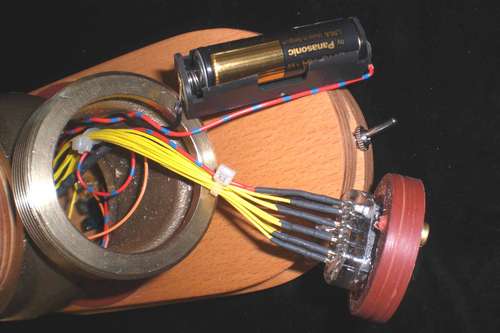

图中你可以看到开关的连线方法。
7 Q* o) L( r; w1 A" }  {  B7 U4   阀门内部加工如你所知，辉光管里充满氖气，在高压下产生发红光的等离子体，但是工作电流却很小。我拆了一个相机的闪光灯电路并从里面接出了高压电源。在我的另一个制作里有同样的过程，这里就不再重复了。

注：类似的改造方法参见 蒸汽朋克风格等离子电弧灯 。

/gkimage/5i/n5/jv/5in5jv.png

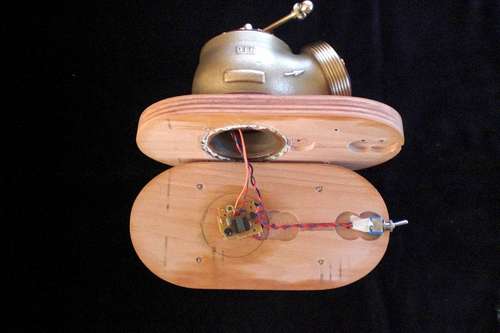

木制底座内部。

/gkimage/6w/9d/pq/6w9dpq.png

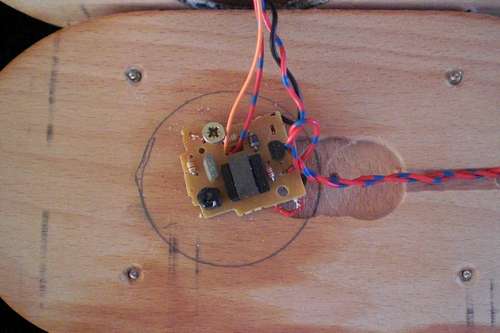

从一个废弃相机里拆出的高压电路。

/gkimage/95/oi/w1/95oiw1.png

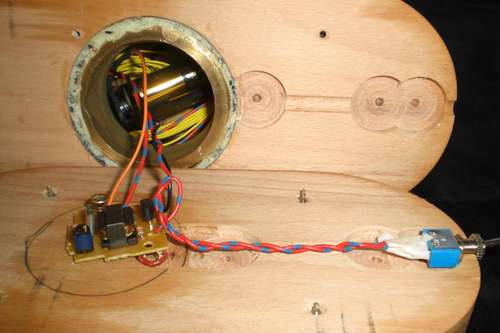

电路的主开关。左下是改装后的高压产生电路，上方你能看到5号电池。橘红色的电线（串有47k电阻）直接连接到辉光管的阳极。
- o0 u$ s; z7 Z! `7 O- i5   完工！和我一起看看效果吧！

6   DIYer签到处
