自制间谍卫星

syhao

http://img1.guokr.com/gkimage/za/r9/gd/zar9gd.png

DIYer:                        pbecker83                制作时间:                        一天                制作难度:                        ★★★☆☆                GEEK指数:                        ★★★☆☆                编译来源
* `5 ~" M! _; x" l4 b8 F0 r  @2 ^6 A9 [+ t 双向电梯
9 `  y' s( z7 d9 W5 B4 b* k+ y1   简介：自制间谍卫星        2   寻找外壳        3   拆解并布局        4   制作推进器        5   添加音效        6   简介：制作底盘        7   太阳能电池板        8   制作太阳能板的支架        9   安装相机        10   安装编程接口        11   制作电路板        12   它是如何工作的？        13   总装        14   DIYer签到处 1   简介：自制间谍卫星这个制作将教会你如何制作自己的间谍卫星，它可是一个仅用回收的旧零件就能完成的“绿色”项目。继续看下去，更多的惊喜在等待着你！这个“卫星”具有以下功能：一个能向300英尺外传输视频/音频的无线摄像头；        自动跟踪太阳位置的太阳能充电系统；        模拟喷射定轨过程的推进器；        启动音乐和节电睡眠模式； 2   寻找外壳

/gkimage/6j/ye/b9/6jyeb9.png

首先你需要找到一个合适的外壳。我发现了这个台灯灯座，打折以后大约十几块钱，去掉波纹管之后的洞正好用来安装推进器，电源线引出的孔适合用作编程接口，开关位置的孔则适合无线摄像头。        找到相同的灯座几乎不可能，所以制作时请充分发挥想象力。没有什么是不可能的，迟早你能发现自己心目中的卫星外壳。

/gkimage/nn/5t/l3/nn5tl3.png

嗯，看起来像推进器或者复古的火箭，不是么？ 3   拆解并布局

/gkimage/oh/h2/b4/ohh2b4.png

我这个灯座拆起来非常容易，拧掉一些螺丝就自然松开了。如果里面有什么部件想在新的设计里用上，记得不要弄丢。清空内部之后可以开始在里面预装配一下其他部件，尽量避免考虑不周导致以后为之头痛。        拆光内部，准备装进其他部件。

/gkimage/cp/qy/im/cpqyim.png

为太阳能电池板钻洞。

/gkimage/c0/pf/sb/c0pfsb.png

为摄像头开孔。

/gkimage/na/lk/vh/nalkvh.png

编程接口。

/gkimage/ix/ol/3j/ixol3j.png

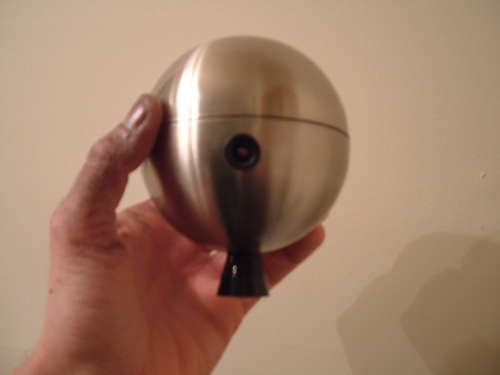

推进器。        摄像头。 4   制作推进器希望你放开想象的翅膀，这有一个很好的例子：我用一个鼻毛修剪器做成了心目中的推进器。

/gkimage/9r/9n/ay/9r9nay.png

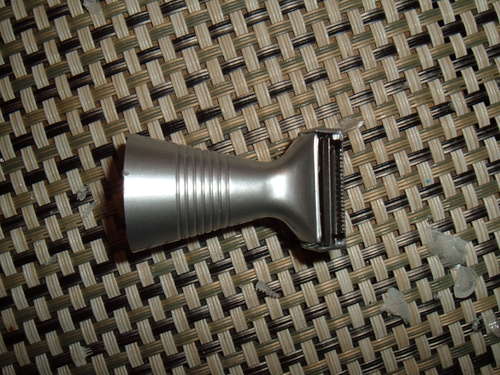

看起来就像个推进器。切下需要的部分。

/gkimage/qq/0t/bh/qq0tbh.png

锯下一块尺寸刚好的圆形万能电路板来安装LED。

/gkimage/wq/wr/14/wqwr14.png

随意打磨喷漆一下。

/gkimage/88/04/ws/8804ws.png

在万能板焊上LED和电路，然后记得给引出导线留出位置。        把电路板粘到推进器里，再拧进灯的基座。

/gkimage/gs/ik/li/gsikli.png

粘上一个大小合适的带螺母空心螺杆。 5   添加音效

/gkimage/bi/z8/s0/biz8s0.png

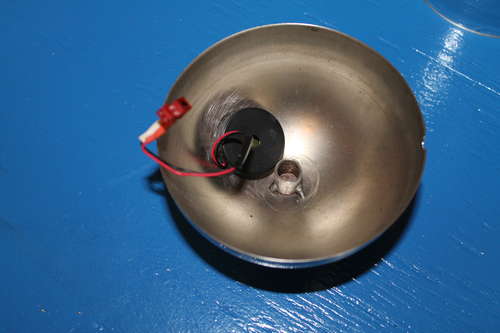

我将一个小的压电扬声器粘在外壳上，再连上电路就一切ok了。 6   简介：制作底盘

/gkimage/xh/96/1a/xh961a.png

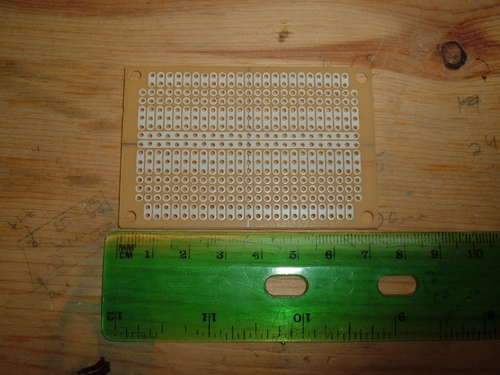

需要一个底盘来支撑电路和太阳能电池板。通过重叠几层电路板可以做一个合适，便宜的底盘，并且容易往里面添加部件。这能够让你的卫星随时添加需要的部件和功能。这是我用来搭建底盘的万能电路板。

/gkimage/uw/wr/0p/uwwr0p.png

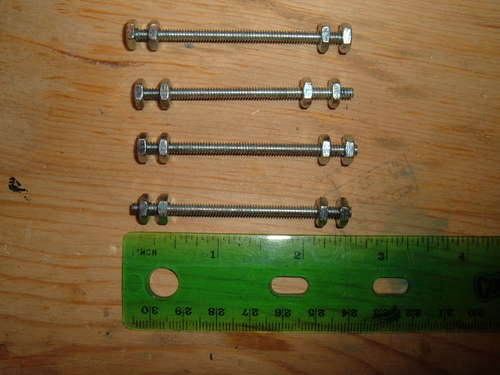

用来支撑万能电路板的螺杆和螺母。

/gkimage/dj/b5/f8/djb5f8.png

做好的底盘。 7   太阳能电池板

/gkimage/0v/ms/9t/0vms9t.png

我的卫星上装有4个2000毫安时的镍氢电池（不包括摄像头用的9V电源），所以需要给它们配备充电设备。为此我从庭院灯上拆下了两块太阳能电池板，并做了个外壳藏起多余的线让它们看起来外形简洁。

/gkimage/tg/b9/tb/tgb9tb.png

拆下太阳能电池板。

/gkimage/9k/eb/0p/9keb0p.png

在空心管里穿线。

/gkimage/t7/dz/yg/t7dzyg.png

PVC板做成的简易模具，其实什么材料都可以，但是记得涂点油，这样脱模时就不会粘住。

/gkimage/0c/ta/45/0cta45.png

用一个小塑料垫片和黑色LED支架做了一个衬垫。        在空心管里走线。

/gkimage/y0/4r/8p/y04r8p.png

用一些塑料片自制塑料垫圈。

/gkimage/ne/t5/ph/net5ph.png

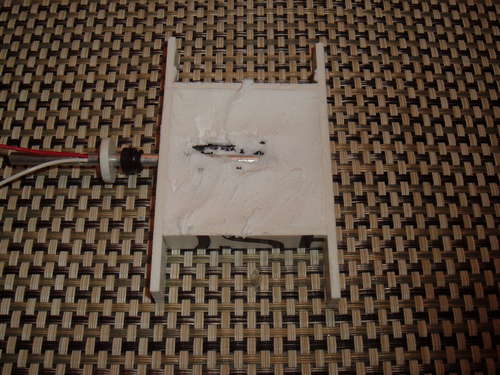

在框架里填满环氧胶或者其他的填充材料。我试过DAP石膏填料，但是干的太慢了。

/gkimage/k2/si/8w/k2si8w.png

脱模，打磨，喷漆。记住要做两个哦！ 8   制作太阳能板的支架我们的太阳能电池板需要自动追踪太阳的方位。用4个“L”型支架，一个微型伺服电机，一些捡来的齿轮就可以打造自己的跟踪系统。支架用3/4英寸的扁铝条切割弯曲而成，并加工出电机/太阳能电池的安装孔和走线的凹槽。把一个能在旧玩具和录音机上找到的齿轮中心扩孔，串在太阳能电池板支架管上用热熔胶固定，并在伺服电机上装好对应的驱动齿轮。

/gkimage/8m/6i/9k/8m6i9k.png

3/4英寸的铝条，可以看到辅助切割的铅笔线。

/gkimage/q7/7n/e4/q77ne4.png

用钳子钳住用力弯曲。钻上需要的螺丝孔。

/gkimage/qk/1n/uj/qk1nuj.png

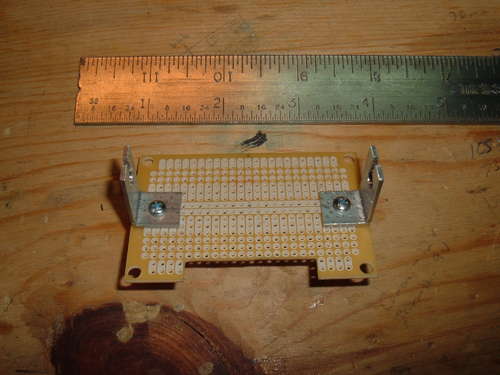

估测一下电路板大小，避免以后再修改。在我的例子里相机位置需要锯掉一些电路板。

/gkimage/z0/fh/rh/z0fhrh.png

齿轮会碰到电路板。直接钻个洞就解决了。

/gkimage/e8/xa/mn/e8xamn.png

太阳能电池板的支架上切出一些缝用来走线。        伺服电机安装在较轻薄的支架上。

/gkimage/ar/7l/hc/ar7lhc.png

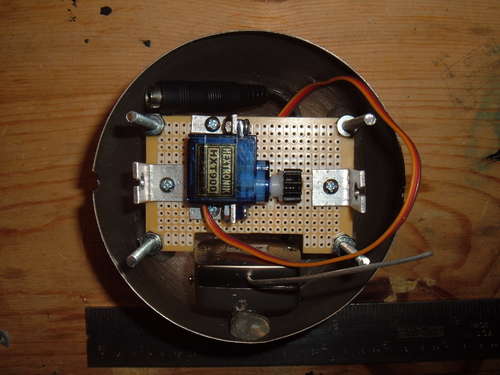

找个比支架管略粗的管子，比如旧车的天线。它能和支架管紧密套合，把两个太阳能电池板连接在一起。

/gkimage/1n/qu/si/1nqusi.png

这根管子最好。

/gkimage/64/p7/ym/64p7ym.png

连接管。        支架管上的齿轮。        驱动齿轮。        伺服电机。        先前的塑料垫圈。        PCB电路板。

/gkimage/nc/uw/ab/ncuwab.png

上点热熔胶。如果以后还需要拆下照相机的话就不要粘死。 9   安装相机相机部分是最简单的，我在网上拍到了30美元的无线摄像头。只需要拧下透镜部分，将透镜穿过钻好的洞拧进摄像头，最后用热熔胶固定就好了。一个9V电池为它提供电源。下一版方案里我会设计定时装置或者遥控。

/gkimage/31/cu/0v/31cu0v.png

上点热熔胶。如果以后还需要拆下照相机的话就不要粘死。 10   安装编程接口我希望能够更新程序并在演示期间为它供电。最后我找到了一根ps/2鼠标延长线，在中间剪断就可以拆下一个公口和一个母口。我把一个口粘在了设计的接口处，并通过排线和插针连接到电路板上。

/gkimage/l0/y1/rl/l0y1rl.png

/gkimage/mj/yu/0p/mjyu0p.png

剥线切开。

/gkimage/r5/d2/bc/r5d2bc.png

试验之后我发现位置上有些冲突，所以我多焊了几根线并在板上增加了插座。 11   制作电路板这是整个制作最困难的部分，原料大多来自垃圾中发掘的元器件。很难单用文字描述怎么将它们装配起来，但是这里的图片可以略微帮忙。这边还提供了电路图和程序代码，我用一个Picaxe 14M做主控单片机。

http://img1.guokr.com/gkimage/ms/8j/h5/ms8jh5.png

电路原理图。大图地址：http://imageshack.us/photo/my-images/231/schematict.jpg/        程序代码

/gkimage/re/gi/74/regi74.png

1.Picaxe 14M。        2.辅助电源继电器。        3.预留的摄像头接口。        4.驱动伺服电机的场效应管。        5.推进器的LED接口。        6.伺服电机接口。        7.左太阳能电池板接口。        8.右太阳能电池板接口。        9.压电扬声器接口。        10.电池接口。        11.编程线接口。 12   它是如何工作的？这里我简要介绍它的工作流程。上电以后首先检查太阳能电池板的输出，低于阈值的时候休眠。输出达标以后唤醒系统，播放启动音乐，点亮推进器的LED。接着基座转动电池板依次朝向5个方向，找出太阳能电池输出的最高值并固定在该位置，然后暂时待机以节省能源。 每工作一段时间卫星都会重复一遍探测-定位过程，如果输出电压过低会播放关机音乐然后进入待机状态，在较长的等待时间之后重新探测光照是否达标。 13   总装剩下的活儿就是把它们凑在一起。我把底盘直接装到卫星底部，通过两侧钻好的两个孔放入太阳能电池板。依靠底盘上的螺杆可以自由调节电路板的位置。完成之后给电池预先充电，烧写程序。现在我有了自己的间谍卫星，我将它命名为“奥巴马一号”，因为它和总统先生一样有着对大耳朵。

http://img1.guokr.com/gkimage/2n/bd/ll/2nbdll.png

http://img1.guokr.com/gkimage/m6/n4/l1/m6n4l1.png

http://img1.guokr.com/gkimage/cg/6x/00/cg6x00.png
