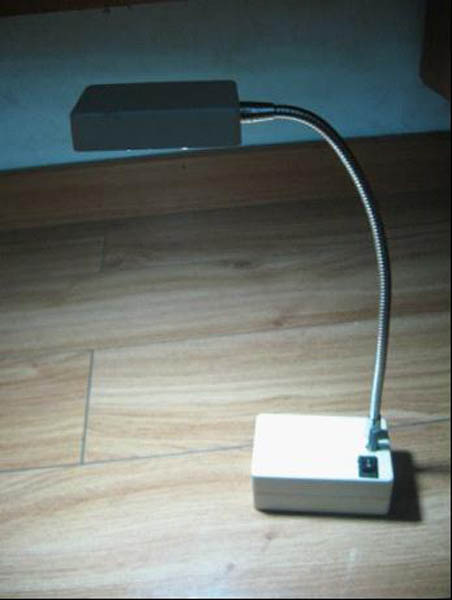

自制充电台灯，告别“摸黑战争”

晓雪理财1

http://www.guokr.com/gkimage/ku/eg/zu/kuegzu.png

DIYer:                        微笑的小鸭                制作时间:                        2-3小时                制作难度:                        ★★★★☆                GEEK指数:                        ★★★★★                说实话，这个台灯的制作，倒不是为了什么制作方面的需要，本意是用来做床头灯的……因为我的房间的吸顶灯的开关离偶的床比较远，所以…所以就有了这个想法。但是制作之后，我才发现了它的实用性……真的很有用……特别是之前我经常恨不得把我书桌上的那盏台灯的电源线无限延长的时候……这个小小的台灯，用处多了去了，比如停电时…在客厅的灯光死角阅读南方都市报的时候…做实验时离台灯较远但是又需要高亮度的照明的时候…这小小的台灯就发挥了巨大的作用了……
台灯灯头与底座连接的是一根鹅颈管，直径6mm的。是在淘宝网上买的（万能的淘宝啊……）用了一个500Ω的可调电阻作为调光器。
% t2 [' T2 S! q( h6 A双向电梯
1   工具和材料        2   焊接20个LED        3   连接灯头和鹅颈管        4   接线        5   连接底座和鹅颈管        6   安装充电口和开关        7   安装电池        8   测试        9   DIYer签到处 1   工具和材料

http://www.guokr.com/gkimage/wj/gp/j7/wjgpj7.png

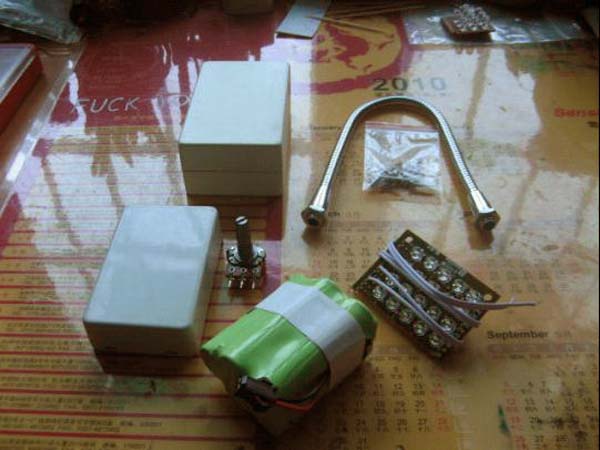

○ 塑料盒*2（杂牌无型号）○ 鹅颈管*1（直径6mm，长250mm，M8螺口。）○ 船型开关*1○ 500Ω可调电阻*1○ 3.6V2300mah镍氢电池组*1○ 2芯排线*0.5m○ 草帽LED*20○ 万能版*1○ 3mmDC座*1● 电钻（不然只能用纸盒了）● 剪钳● 电烙铁● 502（瞬间强力胶）● 尖嘴钳● 圆规 2   焊接20个LED

http://www.guokr.com/gkimage/vz/tp/dm/vztpdm.png

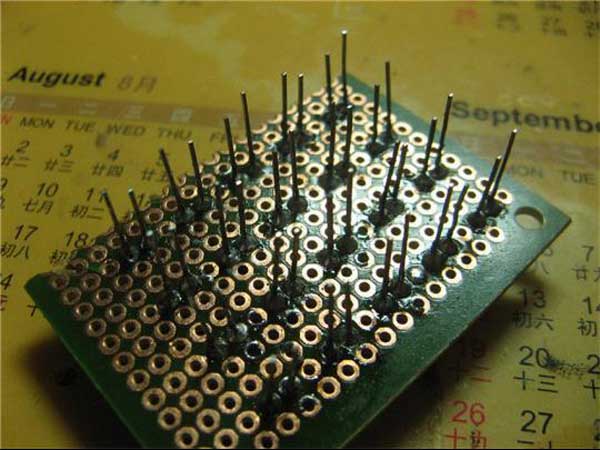

● 把每个LED都焊在洞洞板（万能版）上面。（并联的时候没拍照）

http://www.guokr.com/gkimage/at/jp/j3/atjpj3.png

● 亮度不错，很耀眼。 3   连接灯头和鹅颈管

http://www.guokr.com/gkimage/wl/ay/td/wlaytd.png

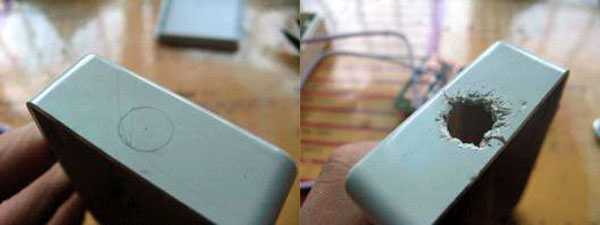

● 由于这是偶平生第一次加工塑料，所以不那么美观，见谅哈！

http://www.guokr.com/gkimage/q6/i7/qr/q6i7qr.png

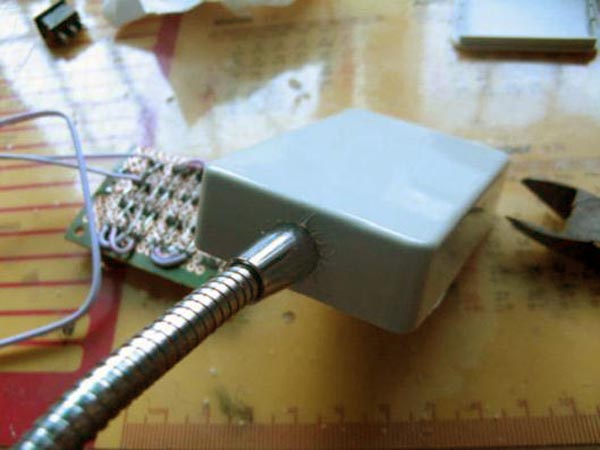

● 反正鹅颈管放进去以后看不出什么来…… 4   接线

http://www.guokr.com/gkimage/qk/0p/gc/qk0pgc.png

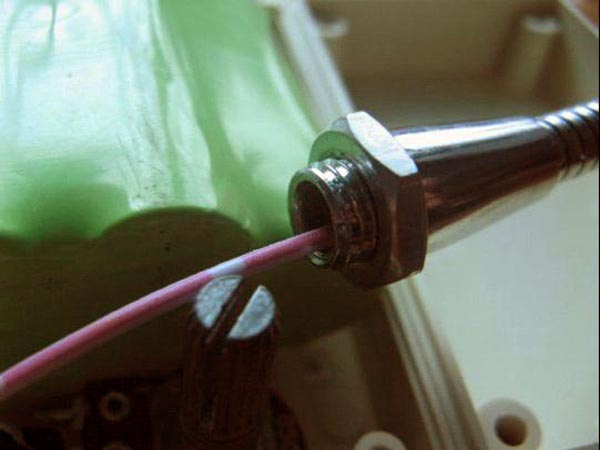

● 鹅颈管自身是负极，里面的线是正极…

http://www.guokr.com/gkimage/1m/ts/4z/1mts4z.png

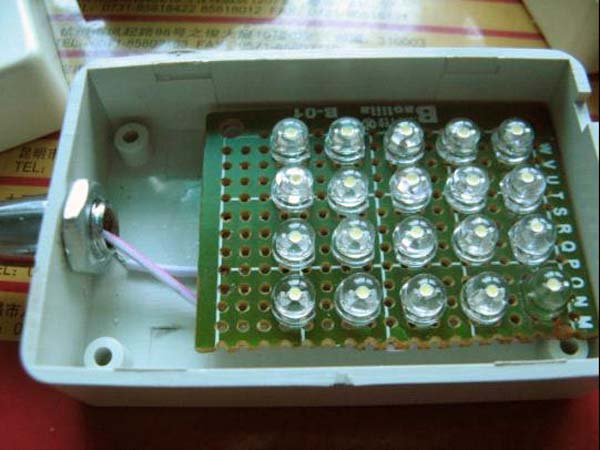

● 把电路板放好并用502瞬间强力胶固定好。 5   连接底座和鹅颈管

http://www.guokr.com/gkimage/3b/ug/nl/3bugnl.png

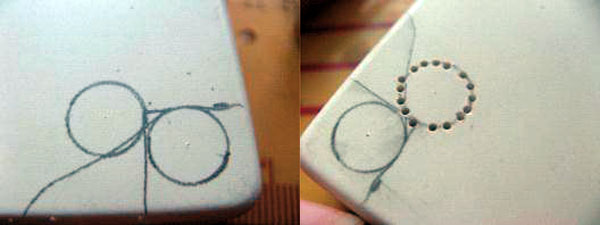

● 先画圆（圆规漂移了，不要惊奇）

http://www.guokr.com/gkimage/yw/sd/k8/ywsdk8.png

● 平生第二次加工塑料，好些了。

http://www.guokr.com/gkimage/tu/gm/i0/tugmi0.png

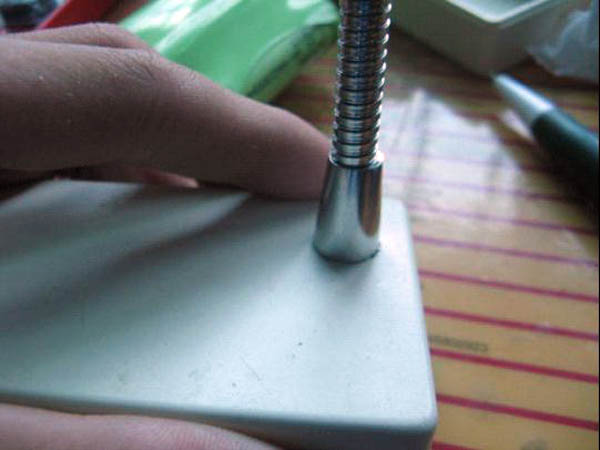

● 鹅颈管放进去真的神马都看不出来了…

http://www.guokr.com/gkimage/k6/9b/3k/k69b3k.png

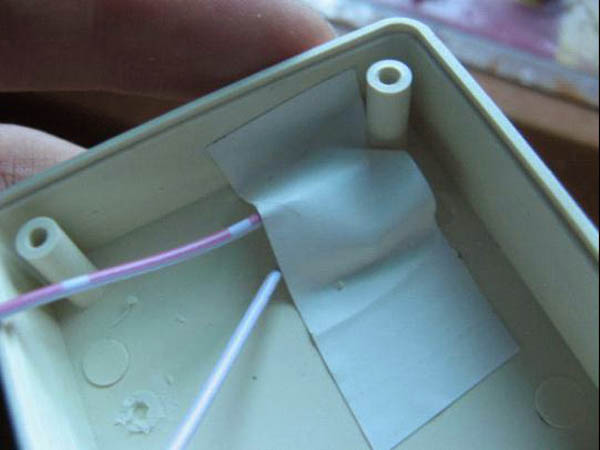

● 引出两级，为防止短路，用绝缘胶带绑好。 6   安装充电口和开关

http://www.guokr.com/gkimage/k4/0c/b4/k40cb4.png

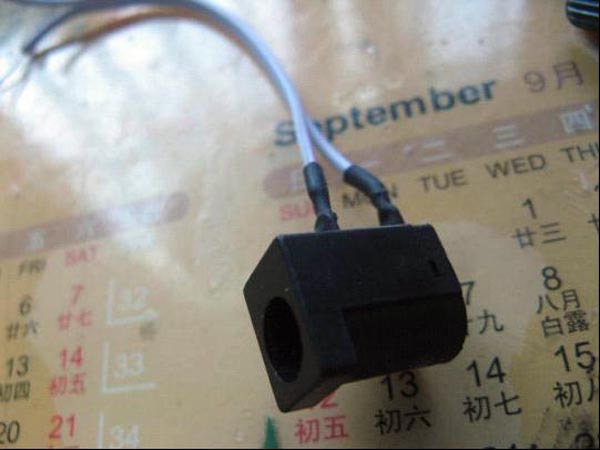

● 准备充电接口

http://www.guokr.com/gkimage/ys/w6/it/ysw6it.png

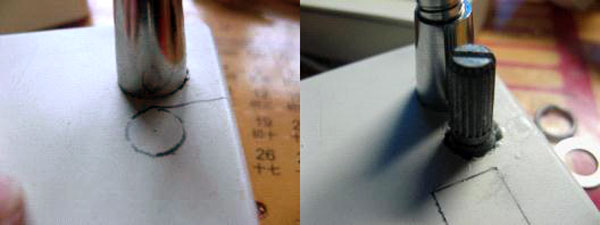

● 同时放上可调电阻

http://www.guokr.com/gkimage/4t/u7/07/4tu707.png

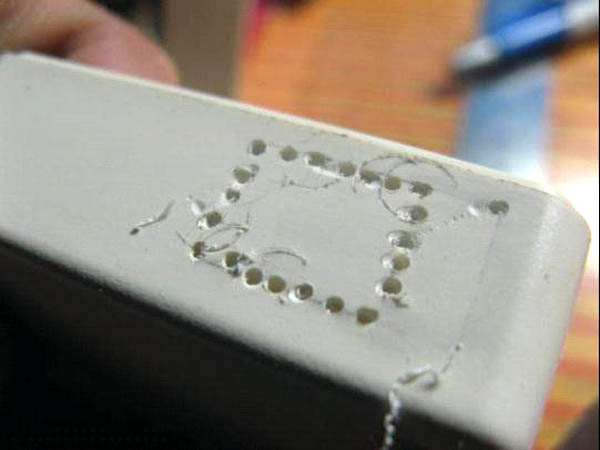

● 打开关孔（注意由于第一次的设计会与可调电阻起冲突，所以向外移了一点）

http://www.guokr.com/gkimage/d6/4k/a1/d64ka1.png

● 打充电接口孔。

http://www.guokr.com/gkimage/8y/jn/kq/8yjnkq.png

● 把内部的元件放置好，焊好包好。 7   安装电池

http://www.guokr.com/gkimage/m3/06/i4/m306i4.png

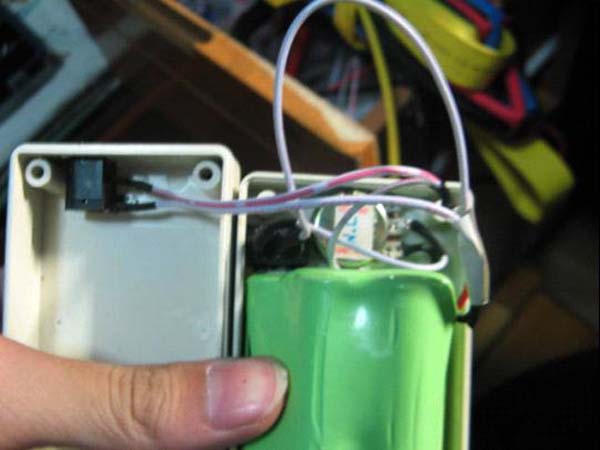

● 放上电池，还有充电接口…很拥挤但是刚刚好…俗话说无巧不成书吗~~

http://www.guokr.com/gkimage/1l/x9/ex/1lx9ex.png

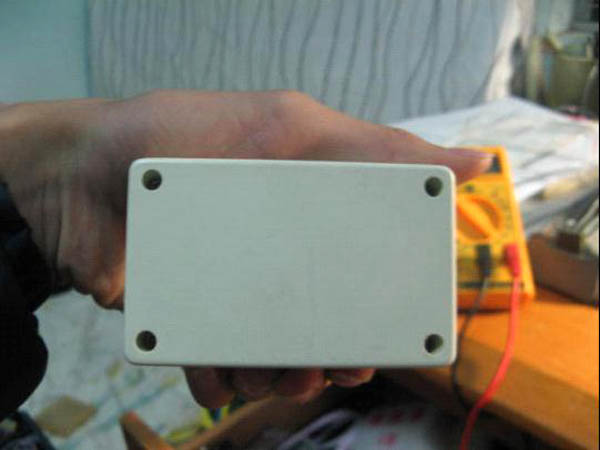

● 上底部的四颗螺丝，至此，充电台灯就完工啦~~ 8   测试

http://www.guokr.com/gkimage/t6/3b/5u/t63b5u.png

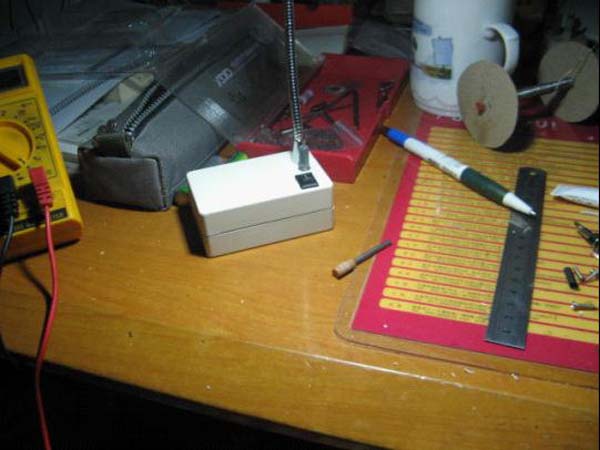

● 刚刚完工的时候测试的。

http://www.guokr.com/gkimage/ez/d6/9q/ezd69q.png

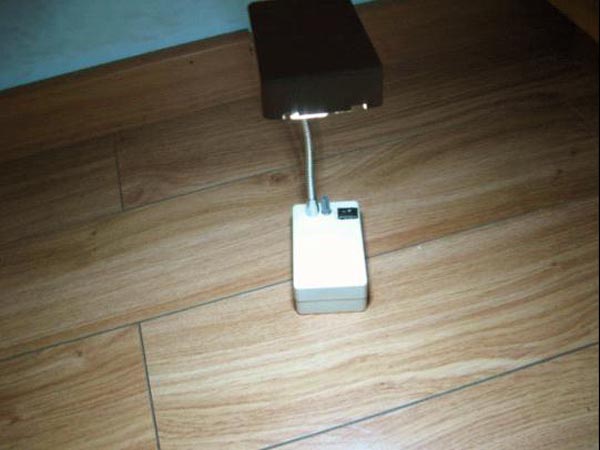

● 这是中午在桌子底下拍的。 9   DIYer签到处 编辑：Rainy
