* Z& y1 T) A8 \/ W+ b锦华装饰全省（南京大区、无锡大区、南通大区、徐州大区）等，施工工艺工程大比武活动在各地区全面开展中。 * V9 ^6 h$ y$ A/ D
外在是为业主们提供一批优质的工艺样板房参观，内在是为各区域工艺提升提供标版，优秀源于内在一次又一次的自我提升！
▲锦华南通大区工程大比武启动仪式 - k$ X( {: q5 ~/ _# ^$ J& w
▲锦华南京大区工程大比武会议 $ A9 r* W* F" B; X( O& e+ Y
▲锦华无锡大区工程大比武会议
6 I& ]% k) c' ?( ]; l" P历时3小时56分，南通4大片区，随机抽取4家水电工地! c: [8 M8 p0 E" F
小编随着锦华装饰工程总监、工程经理及片区主管
, O/ c) o# L2 H! w( ]5 z对参赛水电工地的工艺要点进行打分4 {% Q4 l6 v) t0 c- T" Q
打分标准参照【锦华装饰水电施工标准工艺要求】# ~) |, h- t& I( Y* G4 U/ K# u
我们来看看本次抽检水电工地的详细情况6 Y' f7 M# f' t0 K6 @7 u" k" z3 d
6 O' H3 a# g- l: G t* r
2 N5 {- Z9 a7 C# E3 N锦华装饰南通大区" o' x+ m# Q- p+ H, Z
施工阶段丨水电阶段 抽检工地丨华强城16—405、南辰濠郡1-1702、学府雅居5-1103、花城33-2102 特别提示丨工程大比武参赛工地，均可随时上门参观 下期预告丨工程大比武参赛工地（木工抽检）实时报道
/ ?6 K2 m( ? M5 F( U# R- U▲左1：小编；左2虹南片区主管：邵金云；左3工程经理：沙小林；右1：TID主管：徐永飞；右2：工程总监：顾冬；右3城中主管：潘志烽

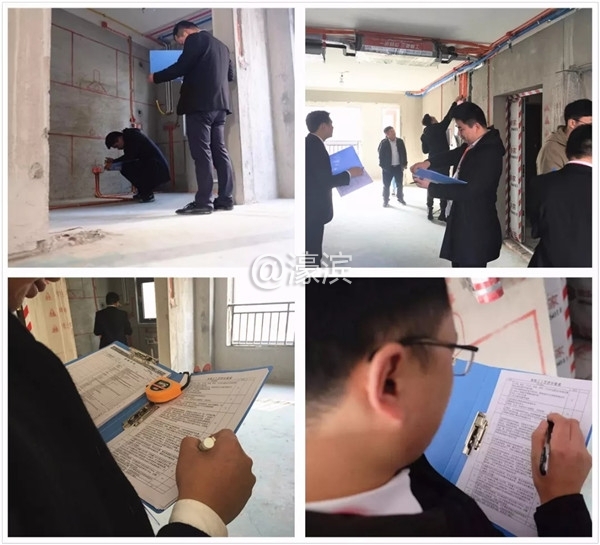

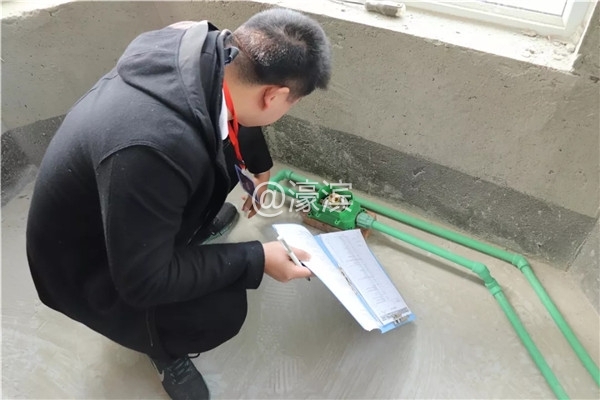

& J* J* k5 F1 g' K2 V. t▲全程均按照【锦华装饰水电施工标准工艺要求】给现场的水电施工工艺打分
/ n- z! K. m) \* s) G$ G! \, q1 T! ?8 W
第一家
+ f8 r2 `* u/ L& Y4 H6 t 华强城16-405
$ ?3 I* _! ^7 \) Q1 @9 V3 v) M" v

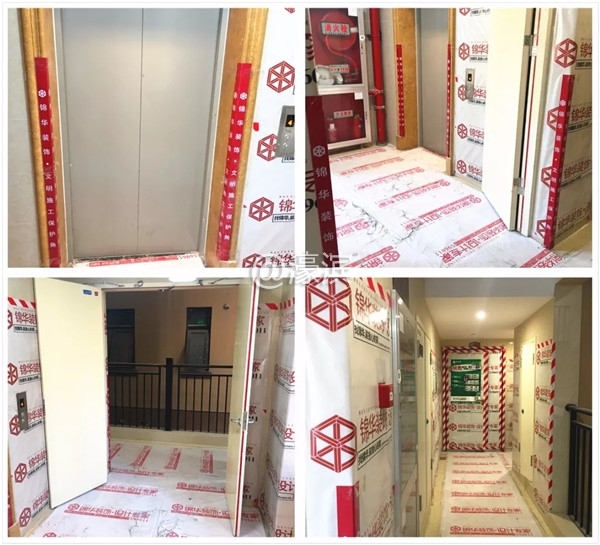

; L- _4 F. o5 s, [- r0 O" M▲锦华装饰电梯墙地面保护，入户门保护标准图示例（墙面无纺布满贴，地面珍珠棉防硬物，转角pvc阳角条防硬物挤伤，门把手保护）此处+5分
3 i3 j! {" |& B/ [2 \4 {8 D$ }# k l

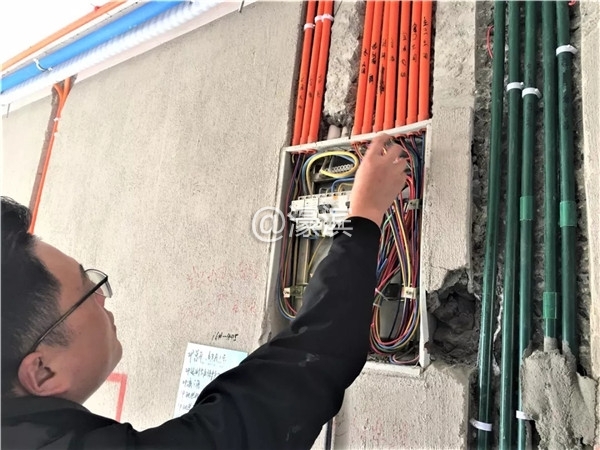

▲空调、厨房、卫生间、普通、照明、大功率电源均应大度设置相应功率的线径导线回路，不同回路接地保护线不得共用，接地线径与相线零线同径，且在施工过程中做好标识，符合要求，此处+5分
' P' c0 T! \: q( I; ?8 p! { ?- q1 k' Y2 l- }: r) J2 Z

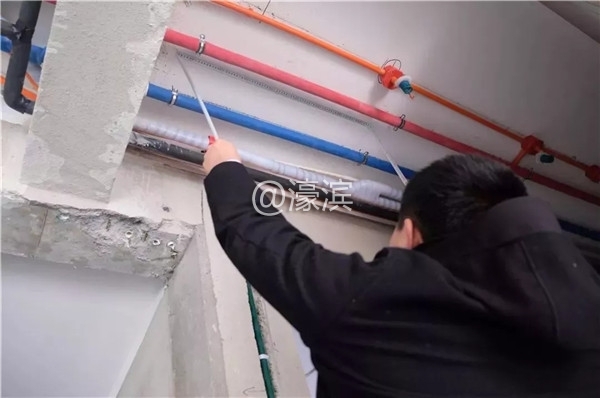

▲水路走顶，横平竖直走向合理，冷热水主管采用6分管，支管4分管，以上符合要求，水路管路顶部吊箍间距要求≤60cm，实际52cm，符合锦华水电施工标准工艺要求，此处+5分 - K& z6 i; P9 y# }: E

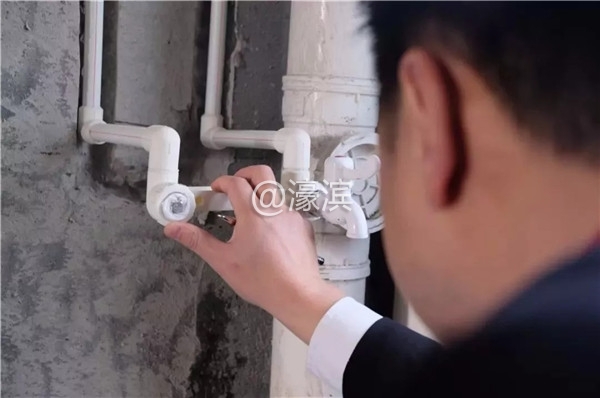

▲淋浴区出水管道左热右冷，采用双联内丝联接件间距15cm，此处符合要求，此处+1分 . U& O3 J8 j6 r4 D

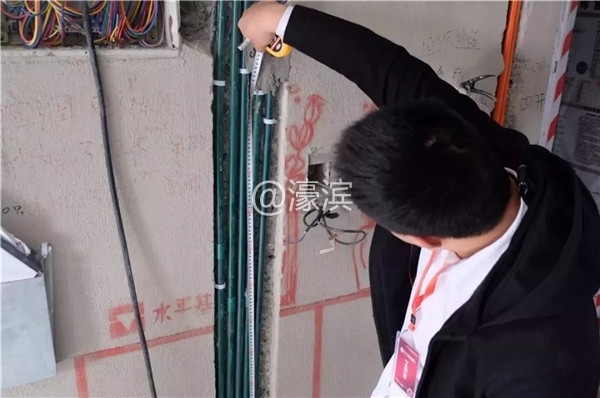

▲电路管卡墙地面固定间距≤60cm，满分5分，有一根线管不达标，此处+4分 % ~9 c" k7 s! v( V" L8 N! g
; o7 [( \5 Z; D) r9 z" ^▲厨房、卫生间插座要求线径4mm2，实际为4平方线，且导线总截面积小于管内截面积40%，符合要求，此处+5分

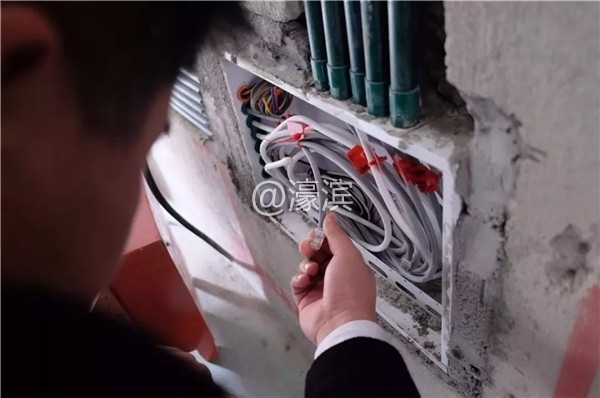

, w# F7 q/ ?' z7 M▲弱电箱各回路配备锦华标签标识，数据线打制水晶头，且网络，电话，电视均单管铺设，不得串联，符合要求，此处+5分
' A; h9 L+ O/ S2 f; Y$ K2 u▲为保证后期安装工程，电视插头线隐藏美观，pvc白色管预埋，此处+1分

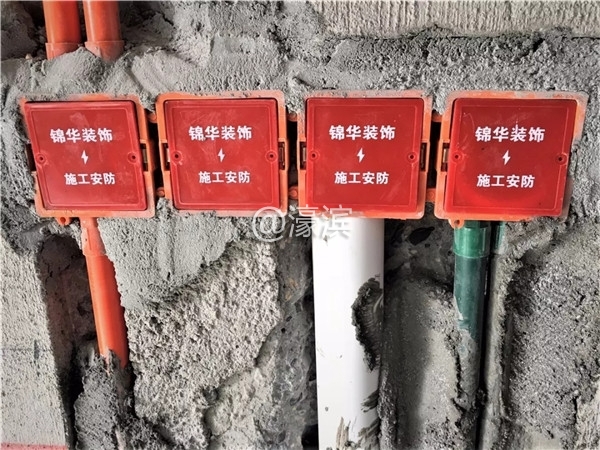

9 J8 k. r) |" p) ~6 G0 G▲插座锦华红色盖板保护，下午红色管盖保护，防止砂浆异物进入，符合要求，此处+1分 ; L- z& V4 a$ i. o6 c6 N

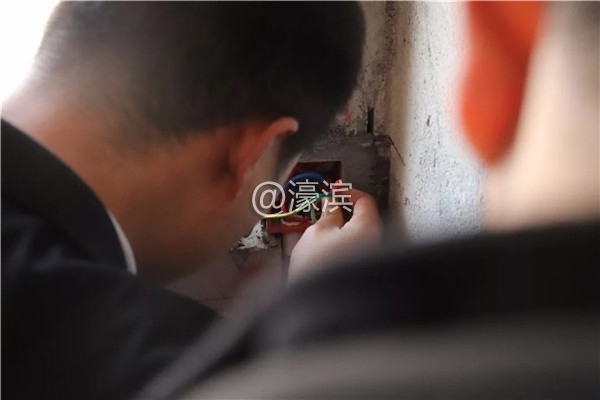

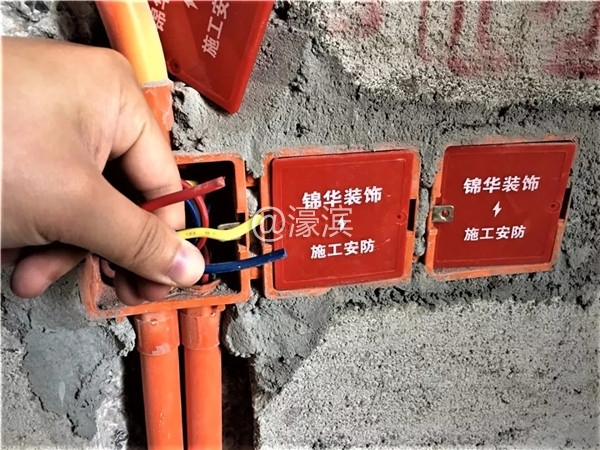

▲电路导线连接采用WAGO连接器连接，严谨使用绝缘胶布保管，工艺达标，此处+2分 - t4 s5 n7 Z' \- y6 h, A
▲燃气管道顶面走管铺设，燃气管穿套pvc管，便于检修，工艺符合要求，此处+2分

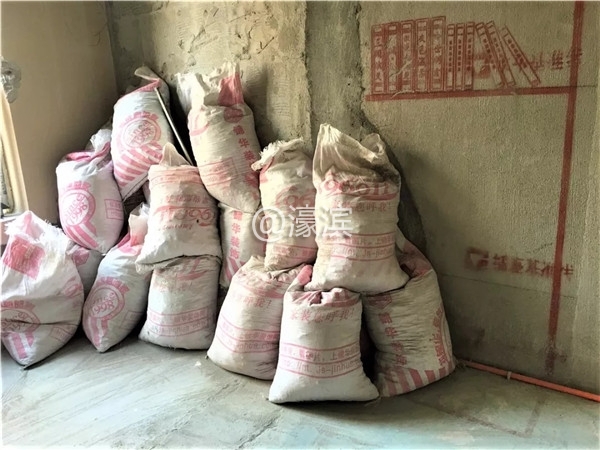

# ]+ M7 x4 N8 a% `# S▲施工结束，建筑施工垃圾装袋有序堆叠，符合要求，此处+1分

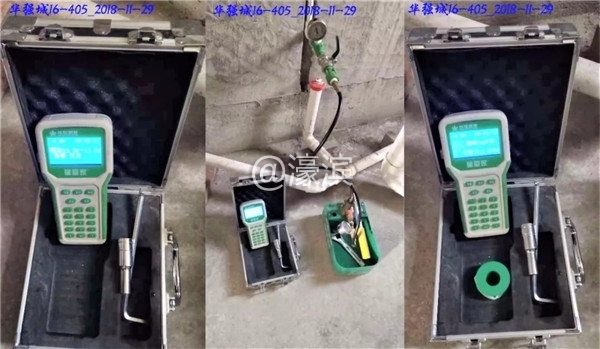

g, t9 Q* ]" [2 H2 l: V+ x+ N▲给水管路在隐蔽前必须冷热水管联通加压测试，压力0.6Mpa，保压20min无渗漏，（且拍照片记录），符合要求，此处+2分 - @+ |5 H! F$ p/ x
1 s- A( b" {# w
* Q: ^3 [& l4 B3 f; G, @4 [& R2 C锦华装饰PDH工程管理软件，实况演示▼
& v+ N% S0 g$ X3 z; M' z% }
▲项目经理在伟星水管打压合格后，已经将现场打压情况照片上传后台系统（PDH工程管理软件），我们的客户在家里只要打开手机端即可查看实时工地状况，有效跟踪家里施工进度！
4 K8 @& b0 Q4 N篇幅原因不一一展示，本文最下方公示抽检水电工地评选结果
8 ]- i% S- D2 q+ I R" _" i
第二家 ; m( p/ M9 F, j6 Q
南辰濠郡1-1702
7 R4 i# n3 c+ z1 h$ j! M0 E , v1 [" k" |/ h8 c$ @9 i
▲锦华装饰每一户工地标准工地文化KT板，时刻提醒自己，将好的工艺产品交到客户手里。
7 S7 M: X) ]* X t( X+ a- j

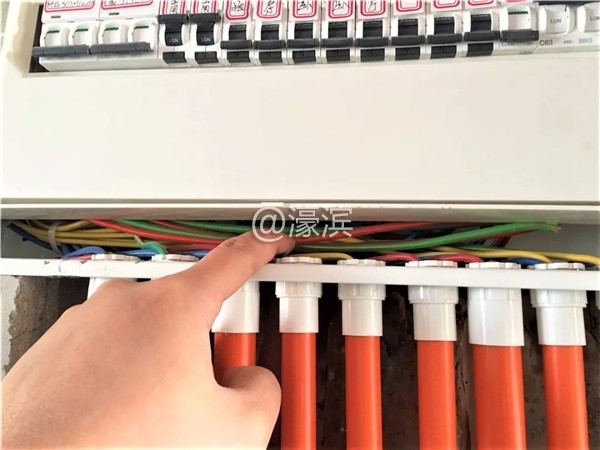

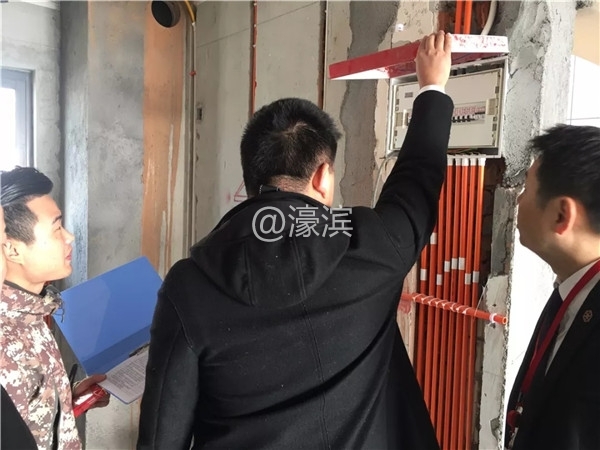

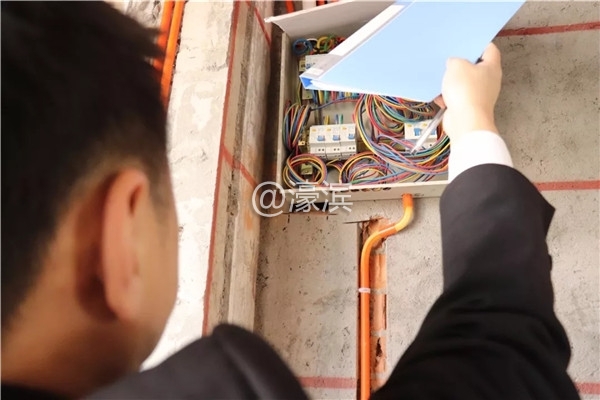

' F0 r: p2 k; p- t; r▲家里所有的电源控制都在这里这个方盒子里，所以配电箱的检查在水电阶段尤为重要，1.8m以下电路应设置漏电保护器，不同回路接地保护线不得共用，接地线径应与相线零线同径，空开上下桩头拧紧，三相五线制设置零线排。现场检查出一路接地线径不统一，其它符合要求。此处+4分 : A( [! s) e2 } U1 o. h
▲厨房、卫生间插座要求线径4mm2，实际为4平方线，且导线总截面积小于管内截面积40%，符合要求，此处+5分 - y3 X6 y: b% O) m

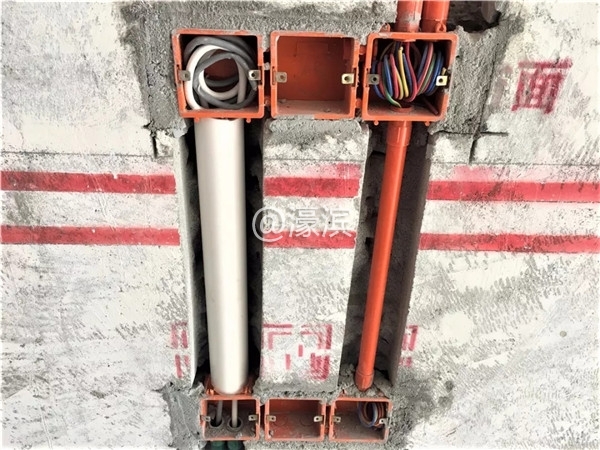

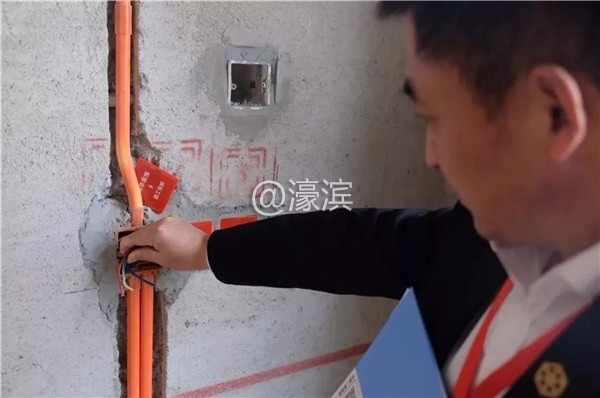

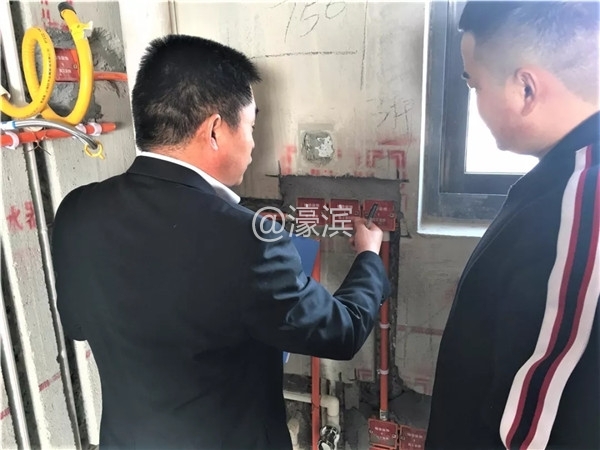

▲片区主管—邵金云现场指出线盒与标准误差0.5cm，开槽深度要超过线盒外径2cm以上，后期可能导致施工过程中出现瑕疵，现场记录整改，其它线盒高度一致，锁母联接，红色盖板保护符合工艺标准。此处+4分 7 Q6 s8 e% r8 _+ w

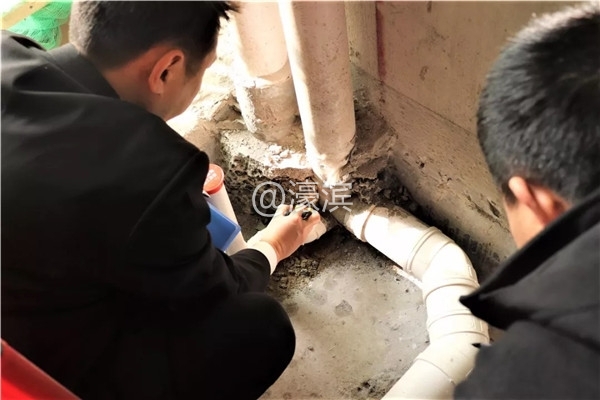

▲工程总监—顾冬在水电现场提醒项目经理，此处在后期卫生间回填时候，需先修补平整，再做防水回填，防止成为一大渗漏点。
& F6 Y0 }+ v. b. }% J

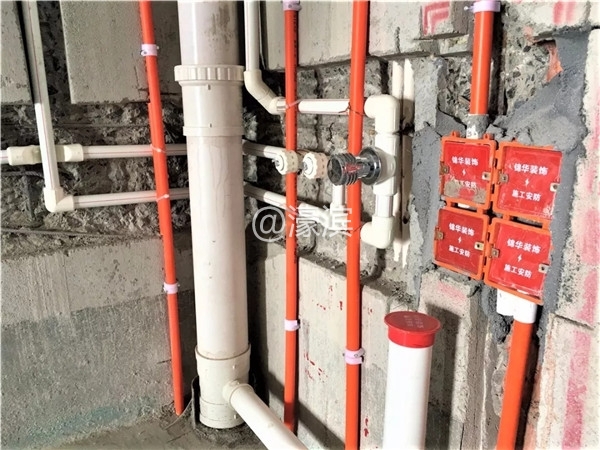

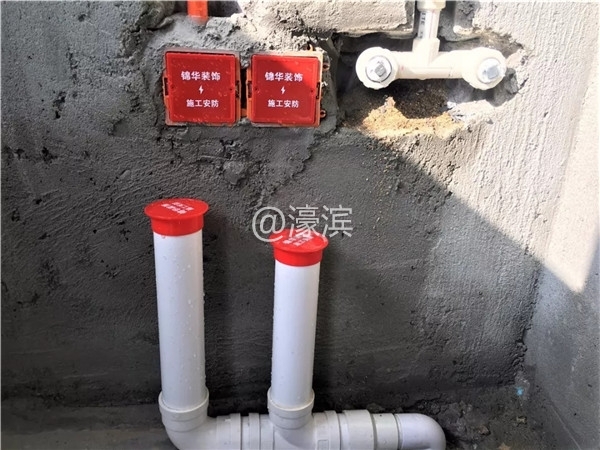

; p5 \- s: y8 o( X▲下水管保护，插座红色盖板保护，线管转角10cm处应管卡固定，水管与水管相遇需设置过桥弯（水流大小不变），橱柜下出水口，内丝直接需要出墙6cm，临时灯源开关需统一设置按键，以上均符合工艺要求，此处+10分
7 A! s% `$ h5 N1 x& R9 F0 K" z* r# s/ ]/ v

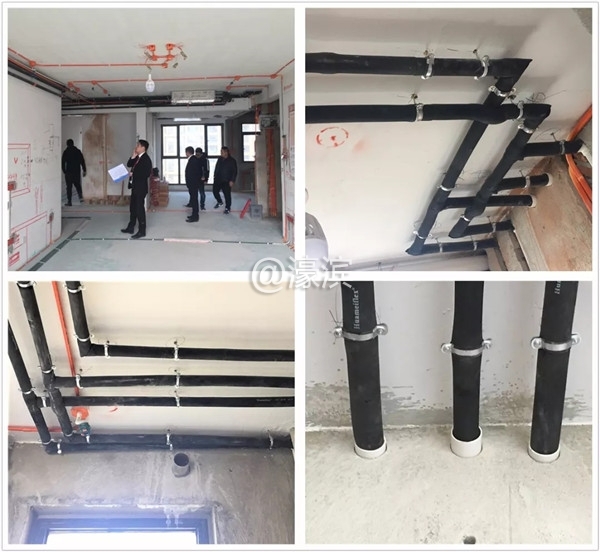

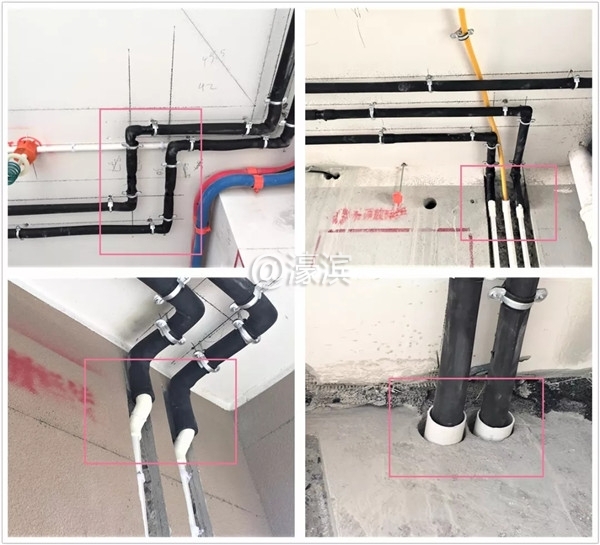

▲裸露水管全部穿套保温管，弯头无外露，避免热量损失和冷凝水低落，水路管路在转角10cm处设置吊箍固定，水路管路吊箍间距≤60cm，顶部水管入墙时，需要采用45°弯头，相比90°弯头水流更流畅，水管穿墙时，均需要穿套白色pvc保护管，防止损伤。以上均符合要求，此处+10分

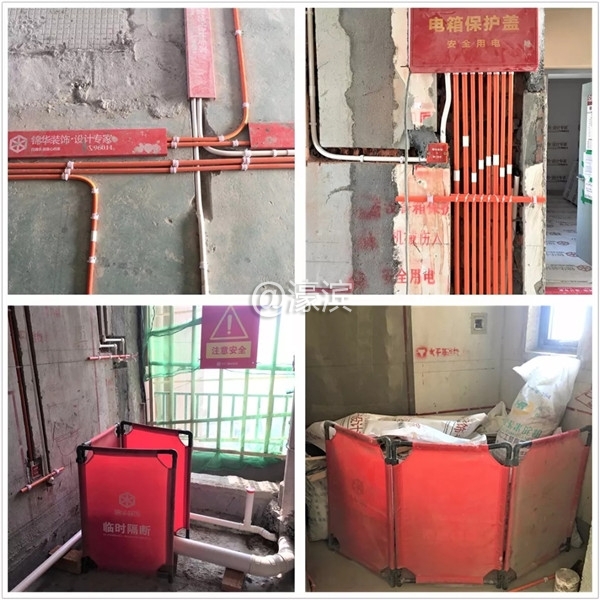

# O/ P, j0 A" j# i" k: G▲标化保护，地面线管在水电结束后需加红色U型盖板，配电箱加电箱保护盖，临时马桶及垃圾堆放处需加临时红色隔断。以上符合要求，此处+2分. c w: T! Y% U: S6 q6 J7 M( H
5 z( K: i) _: `2 n) `8 C M
篇幅原因不一一展示，本文最下方公示抽检水电工地评选结果 . W) W" y6 X2 z! B3 R
4 C" K& r8 |4 P' g2 ^
第三家
- h: P- M" \( \! L. H) g- l 花城33-2102# o# t0 r! g3 r6 ^: g z% s
9 h, U# k% T$ [! X2 k" y5 i% d

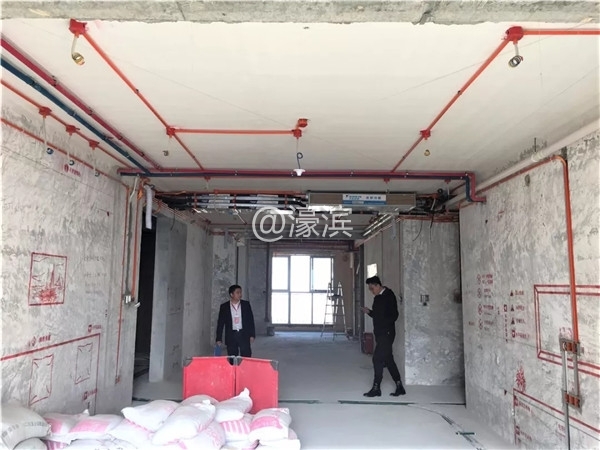

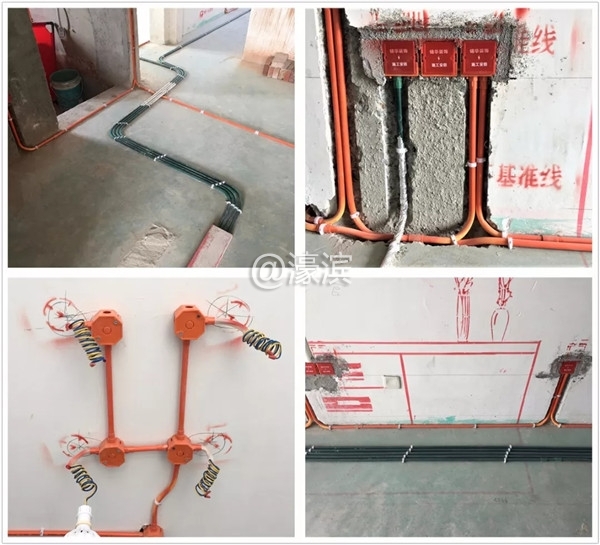

( o5 [: t8 d. f) S0 q$ R1 k. b) F# o- X▲锦华TID花城工地，强电线管全部走顶，弱电线管走底。墙面顶面除了基准线外，还有3D弹线，将家具，背景等位置，及相关材质用弹线在墙体上标明，便于后期施工进行比照，减少施工返工，符合工艺要求，此处+5分
# p/ V7 [/ V; R- F
& h# F8 E& ^ d% J( [5 _* M* w5 r" n- L" \$ P/ A3 ^& m" ^2 E6 H5 K

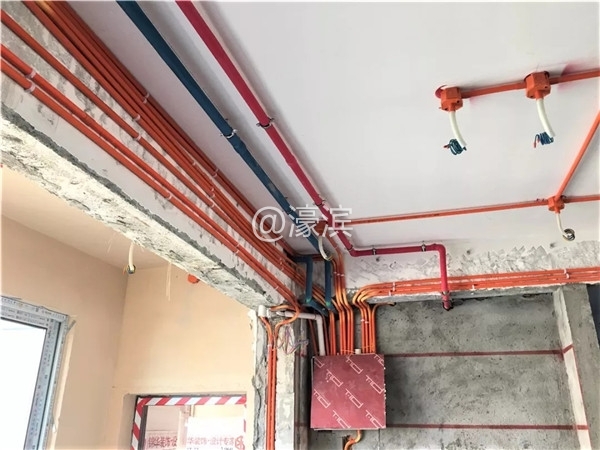

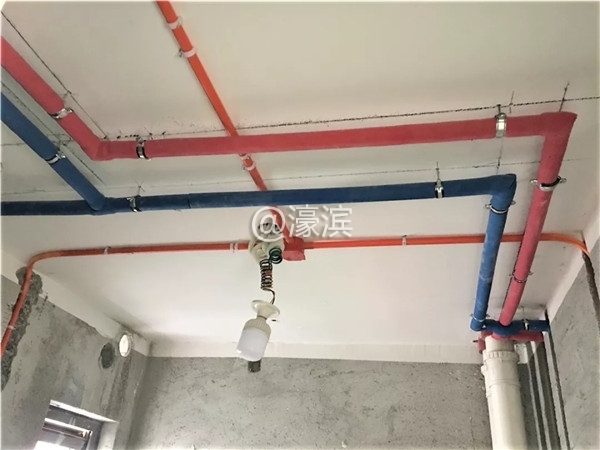

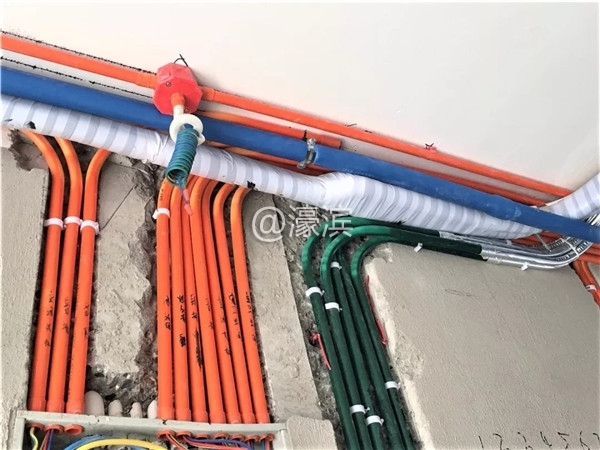

▲管路分色，全部走顶，主管要求6分管，支管4分，热水管穿套红色保温套。冷水管穿套蓝色保温套，吊箍固定间距≤60cm，裸露的线头用接线帽进行处理，禁止绝缘胶布，筒灯处光源，八角盒固定在顶部，禁止无效固定，防止后期脱落。检查中发现，管路排布略倾斜约6°，有一处灯头遗漏灯帽保护，弱电线路未做标识，不利于后期识别，整体工艺达标，细节需整改。总分10，此处+7分 : v. M# A# j3 ^4 E
▲配电箱要求同前两家要求，此处符合施工要求，此处+5分

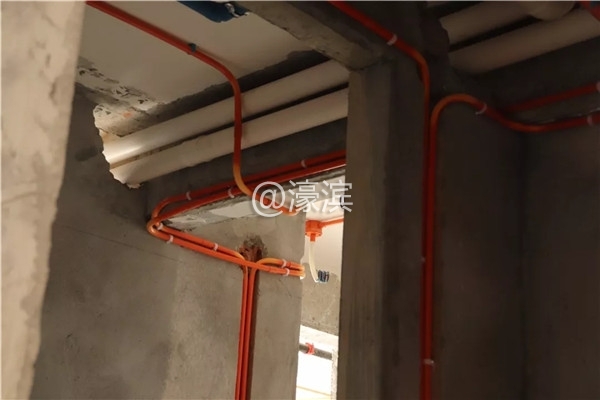

# k' e( F; M# D' a% F8 A8 E▲线管遇梁时，有条件的情况下爬墙进行，减少穿孔。 ( A* A+ k- u, F* R
▲网络线，电视线穿套pvc走线，便于后期检修，且线路隐蔽，不影响美观。此处符合要求，此处+2分
, ^' u" ~& M4 G, k4 B▲小编在工地上偶遇不常见的设施，欢迎懂行的业主留言互动哦~（提示下，给浴缸用的哦）/ C3 |4 \ Q! o1 a
D/ r4 p% V- O6 c! n5 I* ~篇幅原因不一一展示，本文最下方公示抽检水电工地评选结果
2 l) d, a& |, c/ ~2 o6 \ ) f, D/ T) M5 H" ]' D
第四家 + J( V, ^: R9 M9 W1 }) D9 J
学府雅居5-1103
# D; s/ i* X) [5 ?: G + f3 v+ j1 J+ p; _* {& C

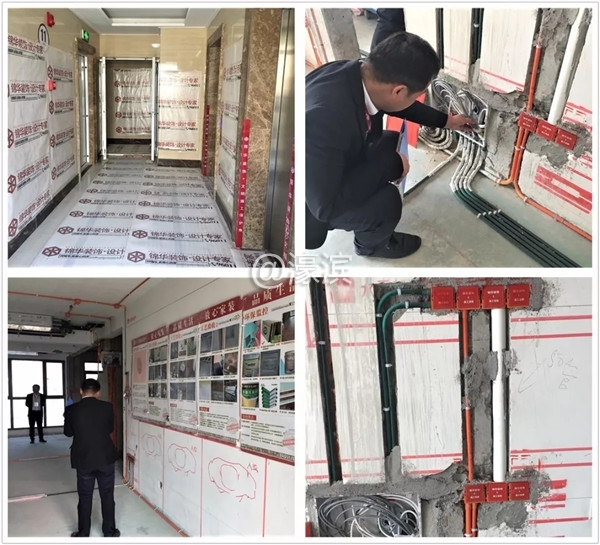

优秀标准工艺图片分享▼（下方有视频现场讲解） ▲户外保护，工地清洁，弱电箱工艺均符合锦华水电工艺标准

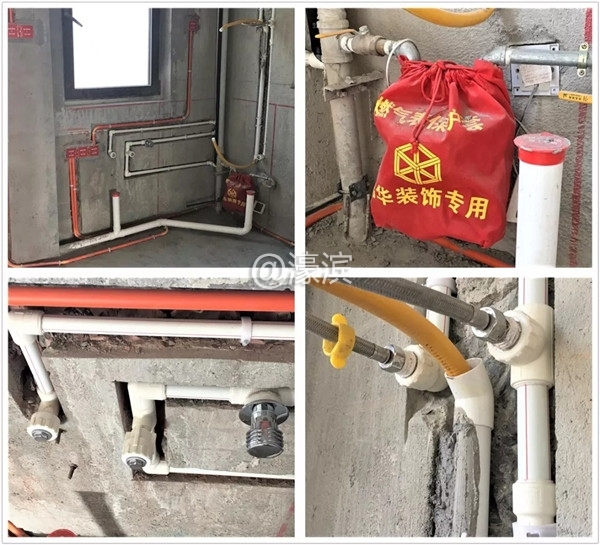

* `1 Z# u! h a3 r: [; t( v▲厨房布线，燃气管，煤气表保护，水管出水口要求均符合锦华水电工艺标准 & W, ?+ q7 u" z, `

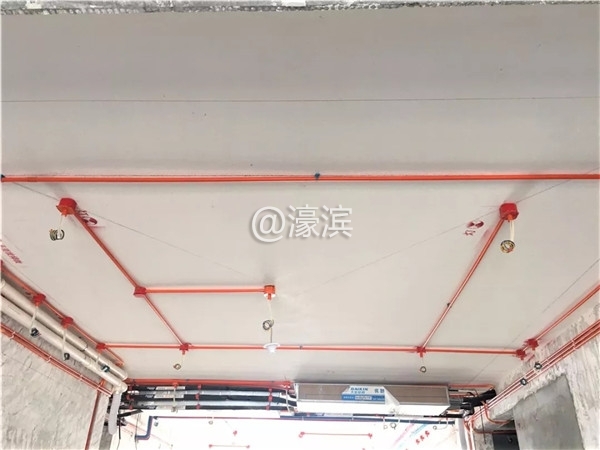

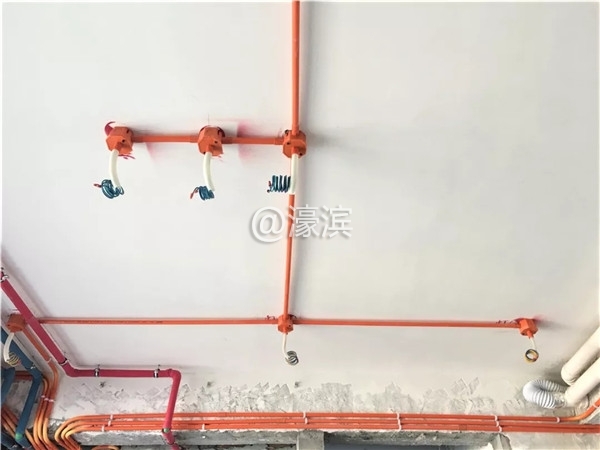

▲强弱电走管，顶部照片灯头盒布线均符合锦华水电标准 . D/ i3 K( q' h; G

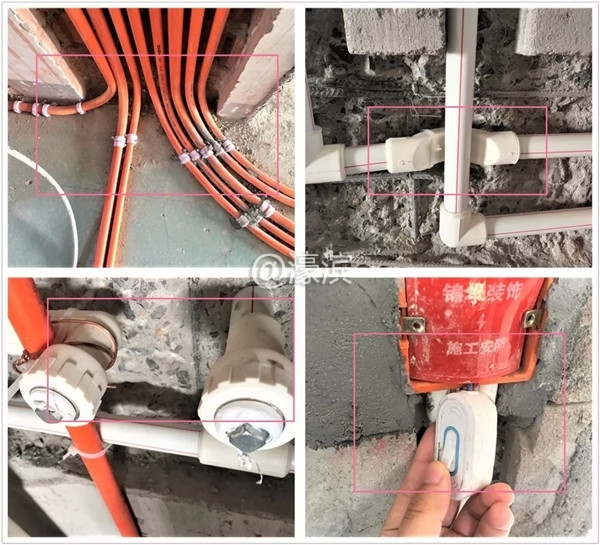

▲标化3D弹线，临时开关，材料使用，细节满裹锡箔抗干扰等均符合锦华水电标准
( L. j9 U. j- ^; ^▲水路顶部走管，吊箍间距要求，水管横平竖直，过墙穿套pvc管保护等均符合锦华水电标准（更多现场优秀工艺细节见下文视频分享） * [6 i5 ^+ ]6 X* ^7 S. L
▲小编从各区域要来现场打分表，看看谁才是锦华水电工艺大比武的冠军工地。
: u4 x% @8 s7 ~, i! ~' J7 H; F9 }& U8 u- A0 P E- s
( f: _3 p9 R( ]7 M/ `: i+ X本次抽检的四家工地，水电施工要求均达标，苏建学府雅居工地在施工标准上高于施工标准最多，取得本次参赛水电工地冠军。
, F0 ]" \9 J# z( v) V苏建学府雅居工地现场视频讲解▼
▲恭喜学府雅居水电工地，获得本次水电工地冠军，在众多优秀工地中脱颖而出，在标准之上更以细节制胜！也感谢工程总监—顾冬带来的工艺讲解
