DIY一棵会走的圣诞树

erewrewr232

（文/K）圣诞节近了，路上慢慢出现了一棵棵的圣诞树，心想不如帮家里的《大人的科学》迷你仿生兽添个新装，以弥补我不能时常陪伴它的缺憾。

DIY一棵会走的圣诞树

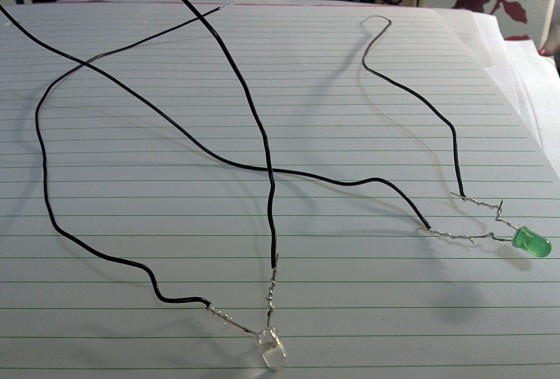

需要准备的材料：各色LED灯        漆包线或PVC电线        4号双节电池盒（作者使用三号双节电池盒时，发现其大小过大，会影响仿生兽的行走）        胶状快干胶或AB胶(液状瞬间胶易流动而将仿生兽关节黏死)        泡沫双面胶        金葱毛根等装饰物（自定义）        电烙铁与焊锡（也可不用） 制作流程1.将LED的两只脚分别与两条电线连接（可用电烙铁焊接或如下图直接缠绕）

DIY一棵会走的圣诞树

LED灯接电线

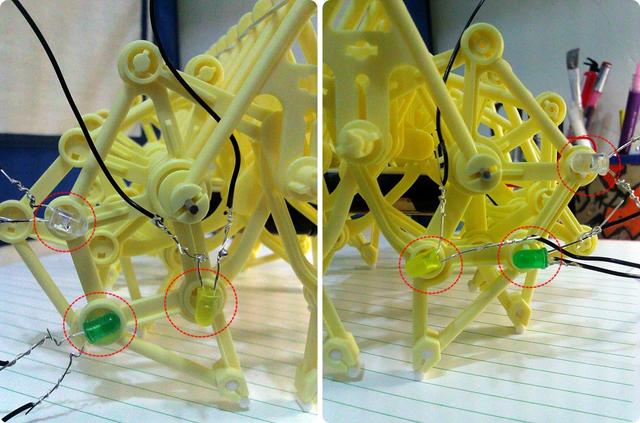

2 G) I7 }: L, A+ f' L2 i7 R P.S. 请记得（或标记）两条导线是分别接在LED的哪只脚（长或短），之后接电源时会有影响。 2.以胶状快干胶或AB胶将LED灯黏至仿生兽各关节处

DIY一棵会走的圣诞树

仿生兽黏LED灯

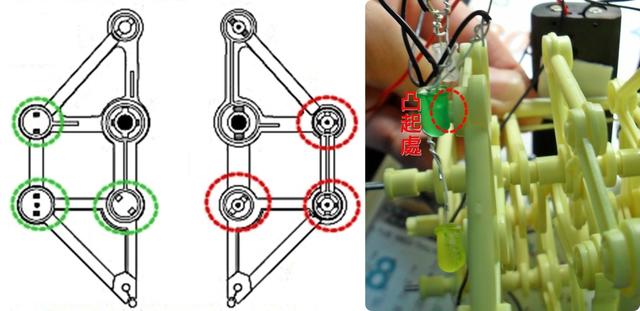

黏合的时候因应关节种类不同，有几个地方需注意：红圈框住的部分，黏合剂只能涂在突起处（以免将关节黏死），绿圈框住的部分则可以放心黏。

DIY一棵会走的圣诞树

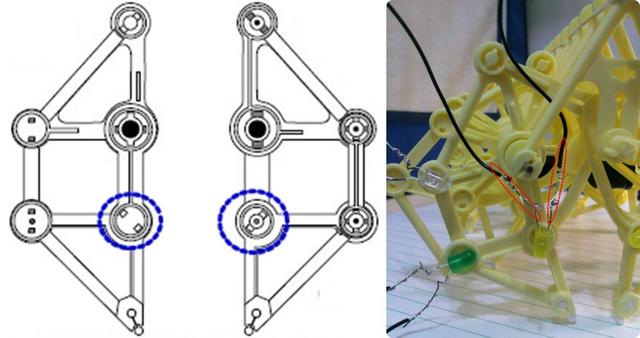

将LED黏至蓝圈框住的部分时，LED的两条电线要以轴心分别岔开（如下图右侧），这样才不会影响仿生兽的行走。

DIY一棵会走的圣诞树

3.将各LED的导线相连（可焊接或直接缠绕，接长脚的导线互相连接，接短脚的导线也是）

DIY一棵会走的圣诞树

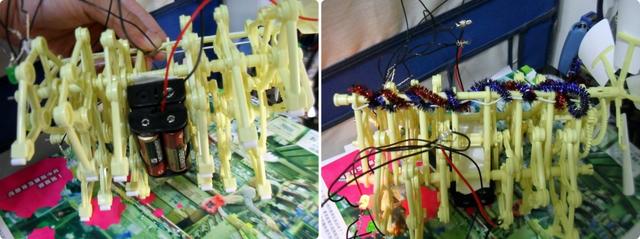

4.将电池盒以泡棉双面胶黏至仿生兽底部（如下图右，使用两个电池盒分别连接前后脚的导线）下图左为用3号电池盒，会妨碍仿生兽的曲轴运行，因此使用体积较小的4号电池盒（右）。

DIY一棵会走的圣诞树

仿生兽加电池盒

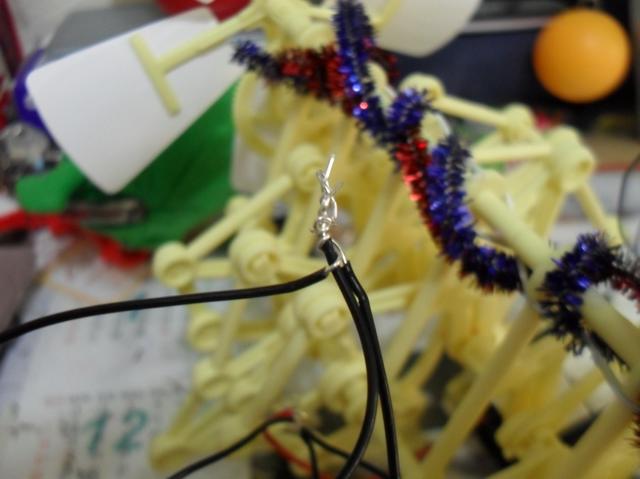

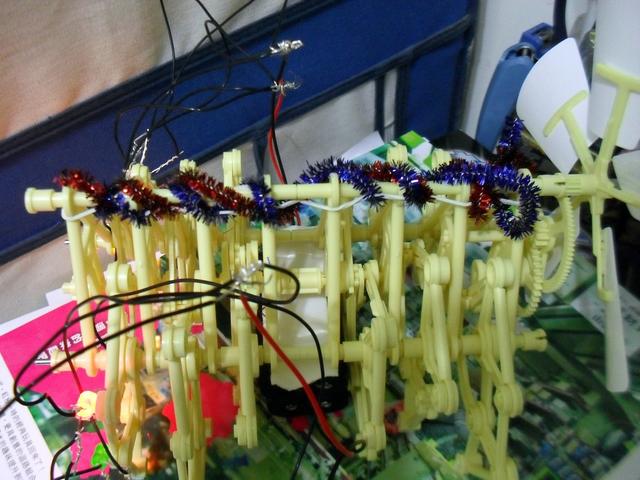

  A2 G3 `7 l& j: E) [ 5.将金葱毛根缠绕于仿生兽的骨架顶端

DIY一棵会走的圣诞树

仿生兽装饰

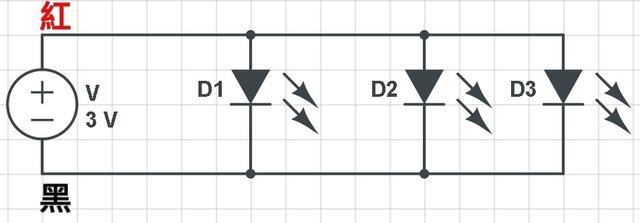

6 P9 }& ^) O5 O( `: k$ G+ w 6.将电池盒的红色导线和接长脚的导线团相连(正极)，黑色导线和接短脚的导线团相连(负极)，形成LED并联电路(如下图)

DIY一棵会走的圣诞树

仿生兽LED电路

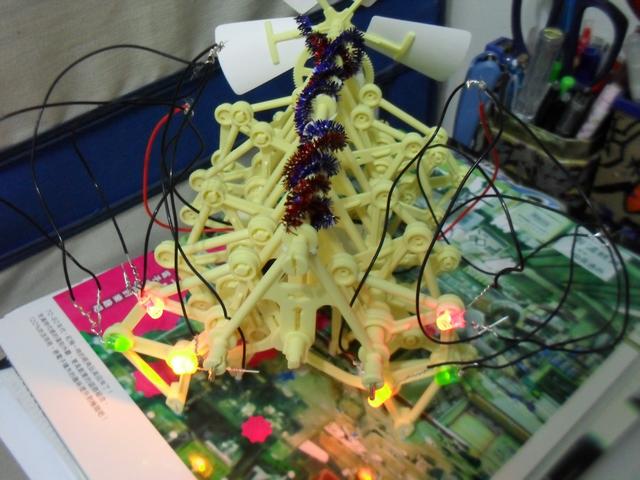

+ ]) ?# M9 Y) A/ @  完成电路图：

DIY一棵会走的圣诞树

仿生兽LED完成品
$ }, V6 b, L9 l9 u% ]7 A 7.发光效果影片 8.走起来的样子圣诞树走路了！
# m4 M" g9 r  z  B- q3 Q5 I3 d 【注】：通常来说LED（发光二极管）的长脚为正极、短脚为阴极，会叫发光“二极管”的是因为发光二极管只能够往一个方向通电，顺向导电时它的两个电极间电阻趋于无穷小，而逆向时电阻则趋于无穷大，即电流只允许由一特定方向流过二极管。有关LED发光原理详情请看：LED发光原理影片
8 q+ u4 W3 {6 t. E 还有这次的改造其实有个瑕疵。因为不同的LED有各自的顺向电压 （Maximum Forware Voltage）、顺向电流（Maximum Forware Current），而这次制作的方式并没有在电路中加上限流电阻（限制电流大小），所以会导致通过各LED的电流可能会超过其额定顺向电流，可能会使得LED容易损坏。 原文发布于PanSci。转载时文字部分有修改。 果壳网相关小组：DIY
