五路独立输出可调电源

renyujie

/gkimage/0v/m7/ih/0vm7ih.png

DIYer:微笑的小鸭制作时间:1天制作难度:★★★☆☆GEEK指数:★★★☆☆
1 b; |! u! f* y此电源是上一个版本的电源的升级版。五路独立输出包括：1，220V AC输出；2，5V DC输出；3，24V DC输出；4，0.9-17.7V DC输出；5，0.9-19.8V输出。五路独立输出是指各路输出之间互不干扰，互不影响，可以同时使用。（实话说主要改造原因还是因为暑假太无聊鸟……）
双向电梯
2 k- W3 n+ C. u1 Q! D1   工具和材料1.1   制作材料1.2   制作工具2   制作电源前面板2.1   规划图2.2   打孔，开槽2.3   装饰性的“纸面板”2.4   安装插座3   后面板制作3.1   220V电源输入接口3.2   散热风扇4   总装4.1   连接开关、220V插座4.2   连接三个电源4.3   总装5   还缺点什么？电源输出线制作6   DIYer签到处
4 m) A0 ?( g  M% A1 W1   工具和材料
1.1   制作材料○ 23×28×12（cm）的塑料盒子○ 数显电压表头（量程50V）○ USB母座×4○ 5mm的DC插头+插座4套○ 鳄鱼夹×2○ KIS-3R33S可调电源套件×2○ KIS-3R33S DC-DC模块×2○ 200KΩ电位器×2○ 电位器旋钮×2○ 25V 35uF电解电容×2○ 24V4A以上开关电源×1○ 5V2A以上开关电源×1○ 5V0.5A电源×1（电压表头供电用）○ 24V散热风扇×1○ 皮尺○ 220V电线2米○ 12芯花皮排线1米○ 220V家用插座及底座○ 热缩管（最好备上一大捆，从粗到细都要有）○ 透明的电脑屏幕保护贴膜（背胶式）
, \. g* ^) ^+ V+ c' |) _1 P1.2   制作工具● 剪刀● 刻刀● 钢尺● 强力晾衣夹×2● 电烙铁● 剥线钳● 小号一些的一字、十字螺丝刀（有拆机套装就最好了）● 老虎钳，尖嘴钳，剪钳，台钳，剪刀● 镊子● 游标卡尺● 大扭力的电钻● 钻头一套（从粗到细）● 飞机形开孔器● 电磨（配锯片）● 透明胶● 热熔胶枪● 502瞬间强力胶● 铅笔● 油性记号笔● 不用的废纸（一面要白色）● 单面透光的窗纸若干● 游标卡尺● 万能表● 三芯插座测试器（除非你有绝对信心不接错线）
2   制作电源前面板2.1   规划图

/gkimage/za/hv/dh/zahvdh.png

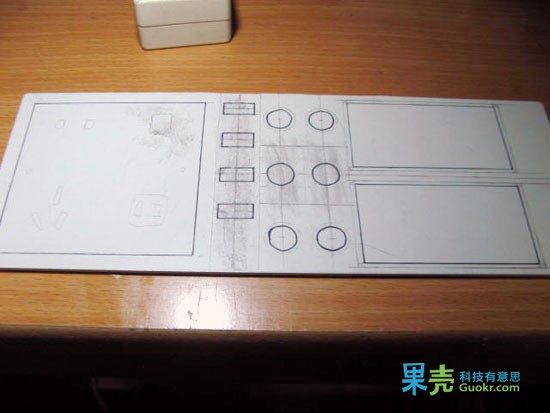

要有个规划，才能实施下一步：打孔，开槽。注意：建议先用铅笔描出大概区域，再用油性笔描一遍以便看得更清楚，还有防止手不小心抹掉了铅笔痕迹。要先精密测量好所有要安装在面板上的元件的参数，并且建议先用一张纸模拟面板来打孔，确定各个元件之间不会相互干扰，才进行下一步。切记！
# X2 m- a8 r! b4 f0 e* B  G  M9 }2.2   打孔，开槽

/gkimage/w3/ai/2f/w3ai2f.png

准备好电磨，锯片，准备开槽。
: }! S7 Y8 ~3 e7 m

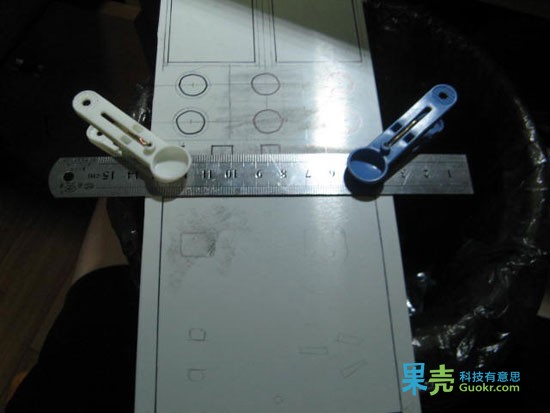

/gkimage/1q/4g/9f/1q4g9f.png

先用强力晾衣夹夹住钢尺，防止打出来的槽歪曲，导致装不进220V插座！

/gkimage/8r/5h/q0/8r5hq0.png

开好220V插座的槽后，建议再用磨头打磨光滑槽的四周边缘部分。然后装好220V插座的底座。刚刚好合适，哈哈！使用502瞬间强力胶把底座固定好，粘牢。
$ X8 A- [9 R% y7 F

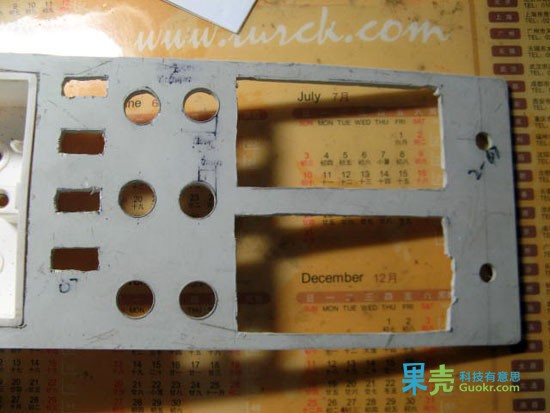

/gkimage/b4/wd/f3/b4wdf3.png

然后是开USB母座、DC座、数显电压表头、电位器的孔了。这一步是我爸帮忙搞的，我没有设备开那么大的孔，在此表示感谢。注意：在开数显电压表头的孔的时候，因为表头两侧还有卡子，所以开孔时要么把宽扩大些，要么就像图中这样在一侧开槽。
- M; F+ S6 i6 p8 M4 D

/gkimage/sp/7v/5t/sp7v5t.png

完美装入两个表头！！！注意：仅测试用，可以装入的话就拿下来，不可以的话就继续扩，以免妨碍后面施工，或者损坏表头。
0 v, z& J5 Z* k! N' `2.3   装饰性的“纸面板”

/gkimage/7c/69/nq/7c69nq.png

找一张没用的纸，要求一面是白色的，然后用笔描出面板的轮廓、开的孔、挖的槽的轮廓。

/gkimage/5r/0c/jv/5r0cjv.png

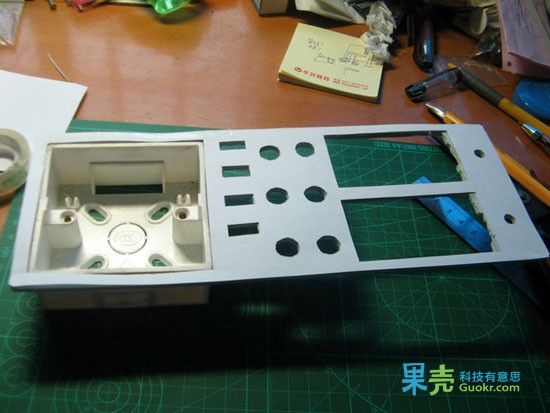

描出轮廓之后，刻空需要刻空的部分。沿着面板的轮廓将纸裁下来，四周边缘用透明胶加固。放上去测试一下，刚好。要是有不合适的地方要马上修剪。

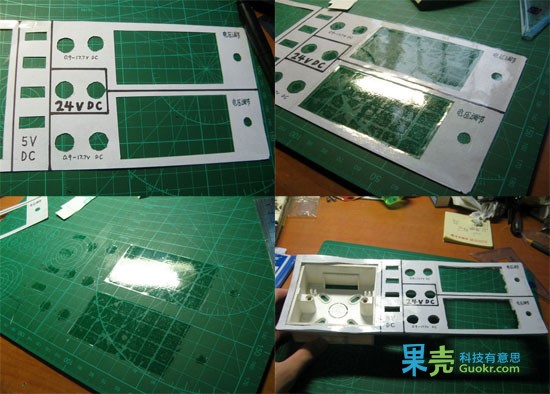

/gkimage/mi/a8/2y/mia82y.png

用黑色油性笔写出相关数据。为了防止磨损、掉色、污染（毕竟是白纸啊！），贴上一层电脑屏幕保护膜（去街上找贴膜师傅，几块钱一大张，大约A3那么大）。然后将本来镂空的部分刻下来，再将“纸面板”从垫子上揭下来。最后用透明胶在四周和开出来的槽里固定好“纸面板”。
% x/ G7 s0 a: p) \2.4   安装插座

/gkimage/hx/f9/fc/hxf9fc.png

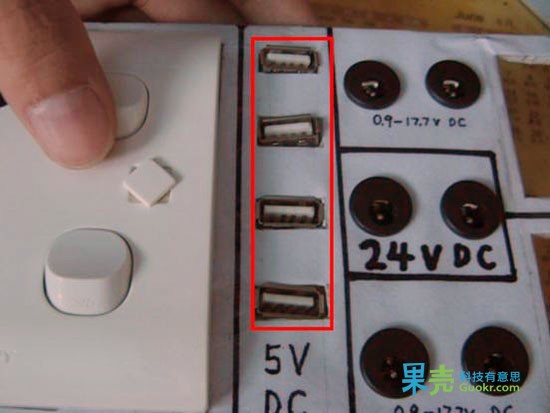

将各个插座放置到位，有螺母的拧上螺母。将这四个USB母座并联接好。
1 d* I; Z! q$ n: |% S

/gkimage/74/db/f8/74dbf8.png

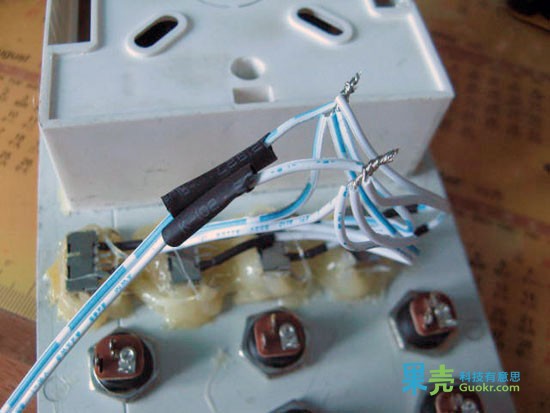

在USB母座后面打上热熔胶，并且接好电源线。

/gkimage/p6/ux/wr/p6uxwr.png

在每一个DC母座上都焊好线，准备下一步的并联。

/gkimage/fp/8w/mf/fp8wmf.png

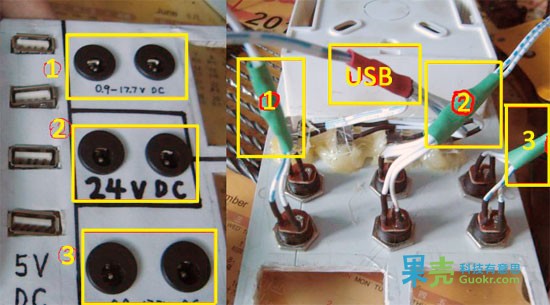

将图中各个黄框内的两个DC母座并联。接好线。图中“1”和“3”均为0.9—17.7V DC输出，而“2”为24V DC输出。
! F; x8 b9 [$ c2 U" {+ P, N9 H3   后面板制作3.1   220V电源输入接口

/gkimage/dr/ct/ey/drctey.png

先测量出插座的长宽，然后用油性笔画出轮廓。
7 F; T& C7 s- f% I  ^* |6 s/ v5 Q

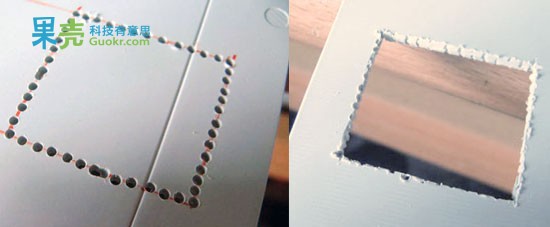

/gkimage/v8/kt/06/v8kt06.png

用电钻+小直径钻头密密麻麻地沿着轮廓打孔。最后用电磨+锯片开槽。打孔是为了开槽时省力，吸取了第一次开220V插座的教训。
2 ?0 a/ n4 Y) Y$ T

/gkimage/5n/3e/rn/5n3ern.png

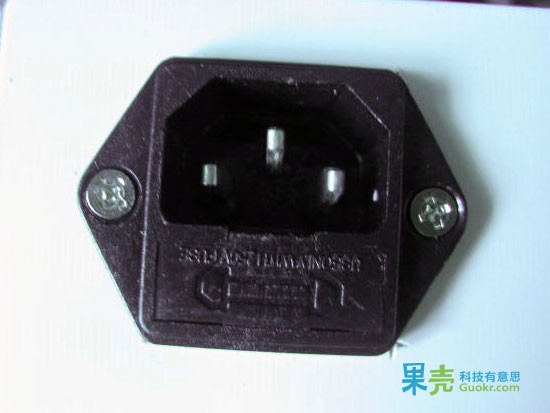

装上插座，非常合适！！打孔、上螺丝，固定好插座。
: q( i- z& ]& S9 f* D' J3.2   散热风扇

/gkimage/vs/gu/b2/vsgub2.png

先大概比划一下风扇安装的位置。测量出风扇的内径。
, M1 o7 P" i) e4 ~& q

/gkimage/er/xt/2u/erxt2u.png

定出圆心，打好孔，准备用飞机形开孔器开孔。话说这个开孔器总是有种三叉戟的感觉…………
2 d$ H# Y6 N3 z2 e4 \

/gkimage/b8/x1/y0/b8x1y0.png

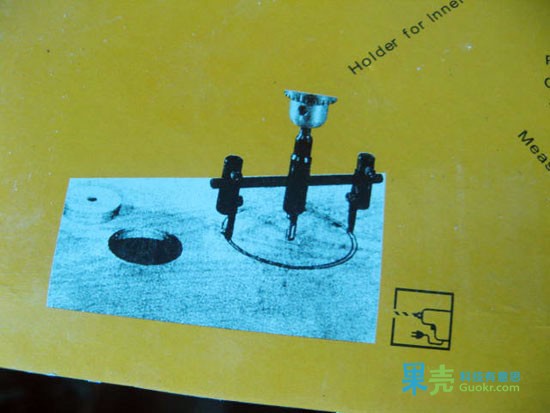

不明白使用方法？来张说明书上的图。看明白了吧？通过两把高速旋转的刀，切割出圆形的孔。
5 y- F  b/ w; Z8 T

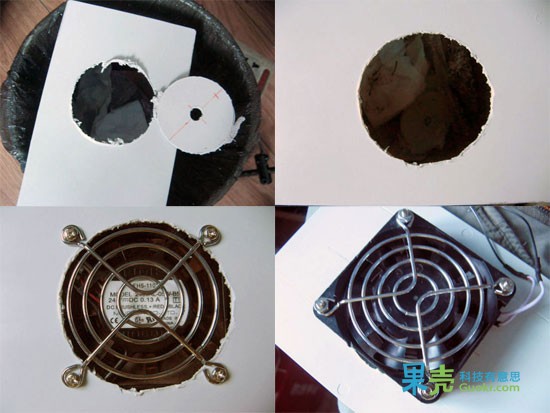

/gkimage/tp/sa/wt/tpsawt.png

好粗糙啊……用电磨+磨头把它磨光滑些。打孔，装螺丝，固定好散热风扇。完工！
4   总装4.1   连接开关、220V插座

/gkimage/02/ii/h9/02iih9.png

先把前后面板装好。
4 o$ C: V" m2 s. U5 \2 C/ {8 _8 v

/gkimage/cu/d2/gt/cud2gt.png

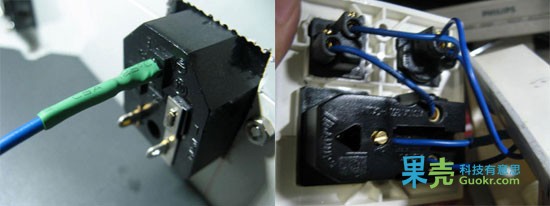

先连接好地线，再接好220V插座上的线。

/gkimage/kn/bl/vo/knblvo.png

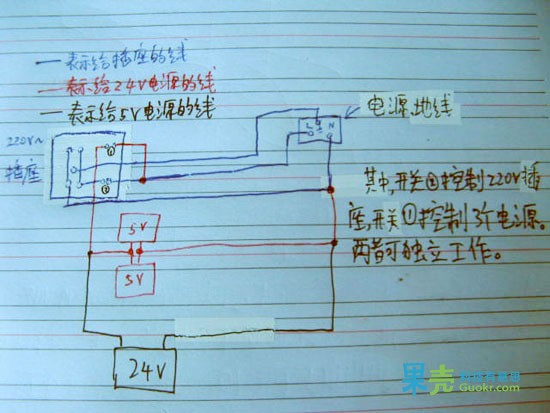

这是电源内部的接线图。
7 Z# j1 g. X$ o$ y8 B8 y. E4.2   连接三个电源

/gkimage/v7/jl/h1/v7jlh1.png

用螺丝+电线，引出5V2A电源的电源线。
6 V$ c# Z% |9 L% P& {

/gkimage/35/ke/lk/35kelk.png

将两个5V电源的输入端并联。左边的是5V2A,给USB母座供电，右边的是5V0.5A，给电压表头供电。

5 A& n7 n: f8 e. }+ k' Z/ F& _' A

/gkimage/6s/38/z0/6s38z0.png

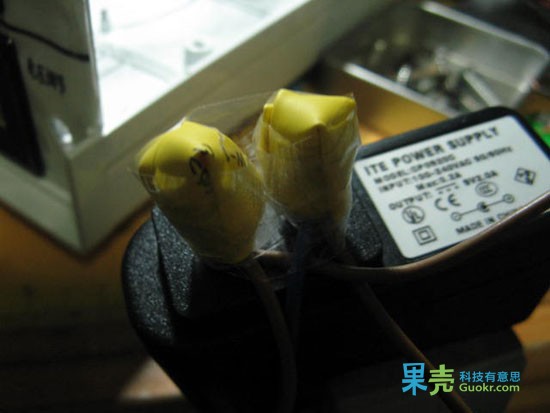

绝缘措施一定要做好！

/gkimage/hx/f1/kq/hxf1kq.png

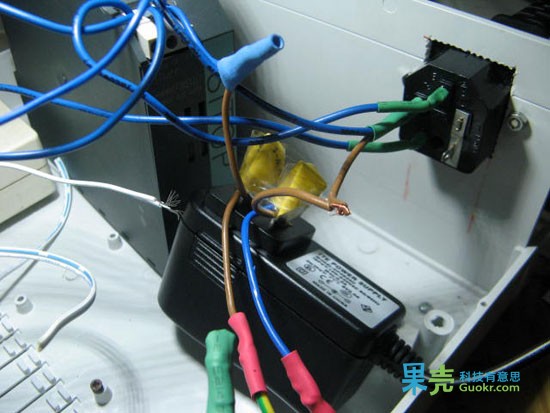

将两个5V电源与24V电源的输入端并联。同样做好绝缘措施。
/ _3 U2 }* X2 q* _' r% F

/gkimage/dh/kx/s5/dhkxs5.png

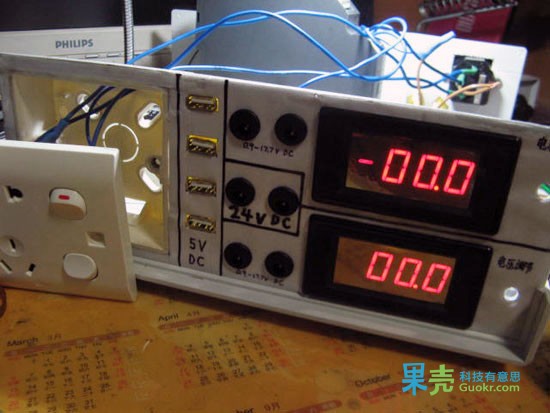

测试通过。电压表头成功运行。
4 B' H* m. J& j/ d# F

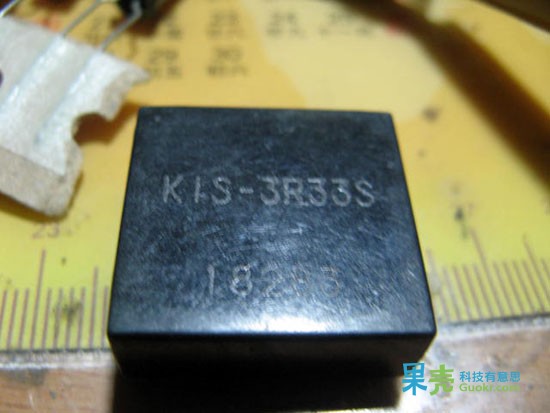

/gkimage/mt/ch/da/mtchda.png

可调电源的主角：3R33S DC-DC模块登场！
/ i, c0 z' T" k, x$ N

/gkimage/59/7k/y6/597ky6.png

上图是3R33S作为可调电源的接线图。注意要把3R33作为可调电源要需要些改造，下图是改造图。
# T+ C) }, q; {+ N+ P

/gkimage/ao/hg/n5/aohgn5.png

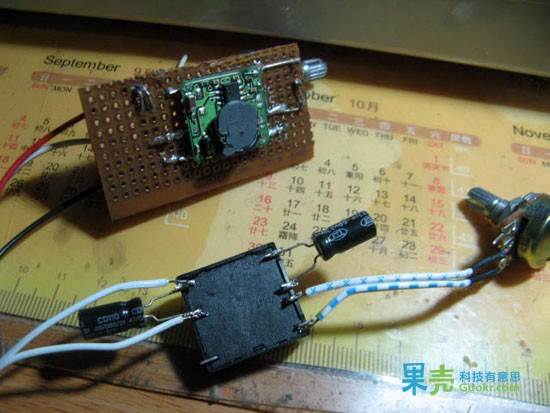

连接好两个3R33S可调电源模块。

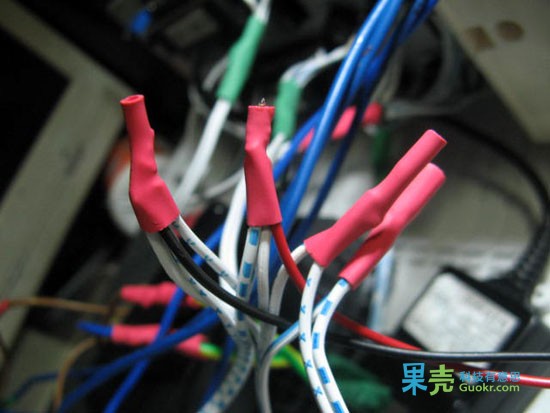

/gkimage/x7/8m/8j/x78m8j.png

接好线，做好绝缘措施。
9 [- a( ?$ U- A9 u7 H

/gkimage/wp/5r/so/wp5rso.png

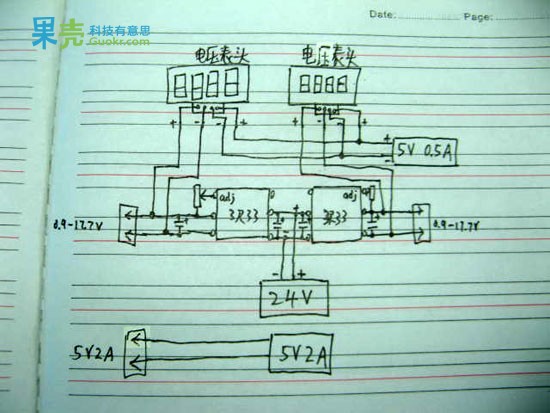

这是我画的接线图，大概看得懂吧？各种电压表头的接线法可能不一样，详见电压表头的说明书。
! l& \4 b' T$ N& m' q9 a

/gkimage/6x/iv/du/6xivdu.png

先用万用表量量，然后USB电源测试通过。
; c7 ^& v- J; o' Z4.3   总装

/gkimage/c7/53/nc/c753nc.png

最后一次看内部壮观的接线。准备合上盖子。
) V+ {9 T# K) P; H. I8 F( v

/gkimage/7x/vi/04/7xvi04.png

装好四只“脚”。
$ m  E; O6 o7 A$ Z

/gkimage/0v/aa/2m/0vaa2m.png

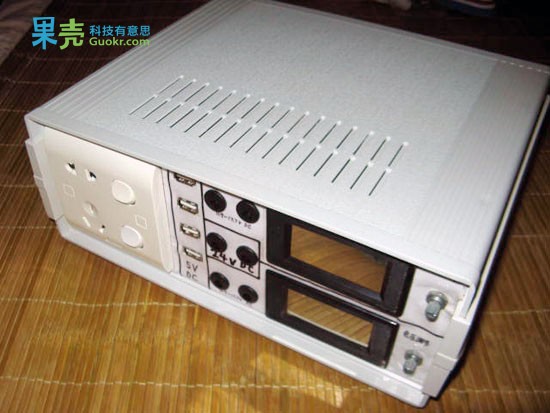

合上盖子，上紧螺丝。
1 `( S/ H3 Q8 `% W) S

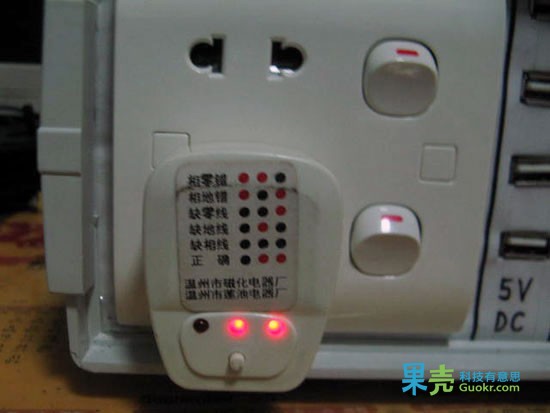

/gkimage/qb/zy/ki/qbzyki.png

220V插座测试通过。
5 W8 ^9 [' _: R; I/ L

/gkimage/ap/6l/bc/ap6lbc.png

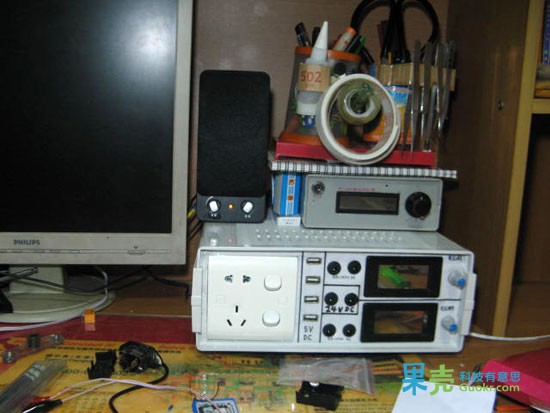

实际使用图。至此，一台实用的五路独立输出可调电源就做好了！
5 E& x- R# y. m1 N1 H5   还缺点什么？电源输出线制作

/gkimage/lc/rz/uu/lcrzuu.png

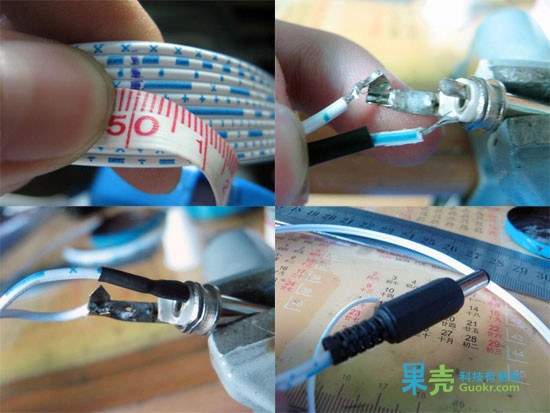

截取50CM的花皮排线，焊接好DC插头。注意先把后面那个黑色塑料的外壳套在线上。
8 |' ?0 b! ]' x- M/ r! a, h

/gkimage/qg/qf/1f/qgqf1f.png

焊接好鳄鱼夹。注意先把外面的红/黑色橡胶套套在线上。
7 X8 x/ h  d, I% a7 p! @; P6 S) k, C# e

/gkimage/ed/b0/2y/edb02y.png

如法炮制两根线。
