制作基于Arduino的自平衡踏板车

zmmzmmzmm

/gkimage/id/05/wi/id05wi.png

/gkimage/1t/w7/3o/1tw73o.png

DIYer:                        ScitechWA                制作时间:                        前后约3星期                制作难度:                        ★★★★☆                GEEK指数:                        ★★★☆☆                编译来源1
) i" z, ]& ]; j) s. O9 n6 c编译来源2
双向电梯
8 W9 D& N# ~) g& C( {9 Q/ O, w1   自平衡踏板车1.0版本        1.1   先展示一些小细节                1.2   元件                1.3   工具                1.4   固定框和马达                1.5   电路                1.6   代码                2   改进版自平衡踏板车（2.0版本）        2.1   建造细节                2.2   元件                2.3   工具                2.4   固定框和马达                2.5   电路                2.6   代码                2.7   DIYer签到处         1   自平衡踏板车1.0版本前段时间，我看到有人DIY了一只平衡滑板，觉得自己也可以做一个类似的平衡平台来测试一下技术。所以我专门去购买了儿童踏板车的一些后端部件（里面有马达和驱动轮），还有XenonJohn建议的电子元件。
7 p, |1 s4 W6 @- j% Y0 e; b; H滑板车地址：
+ v- a0 l# B; b6 v# O# Y: S* Shttp://www.instructables.com/id/Easy-build-self-balancing-skateboardrobotsegway-/
- R+ B" ?& w9 n" B我们可以用和平衡滑板相同的方法在平衡组件上搭一块站立台板，但轮子要分得更开，台板还要旋转90度。
儿童踏板车的后端部件非常小，但速度够快，易于测试。
另外，注意不要有太大的冲撞！比如我们就只少了腿上几块皮，还在墙上戳了个小洞洞。
" @" P& y9 s  I# \$ G 1.1   先展示一些小细节

/gkimage/gx/05/6w/gx056w.png

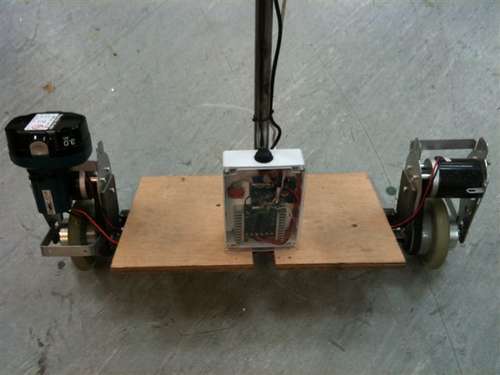

现在，我们成功买到了儿童踏板车一些后端部件（马达和驱动轮）和XenonJohn推荐的的电子元件，还弄到了一些三夹板、平面金属板和钢管。

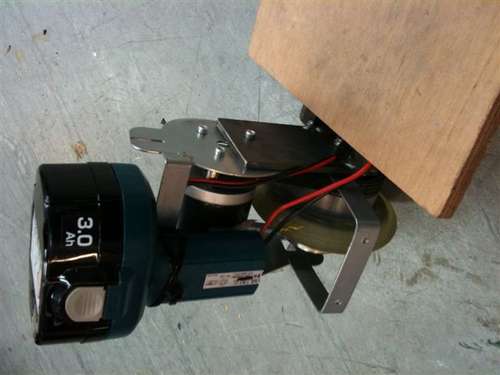

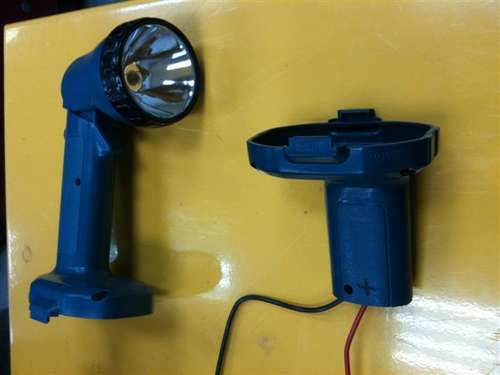

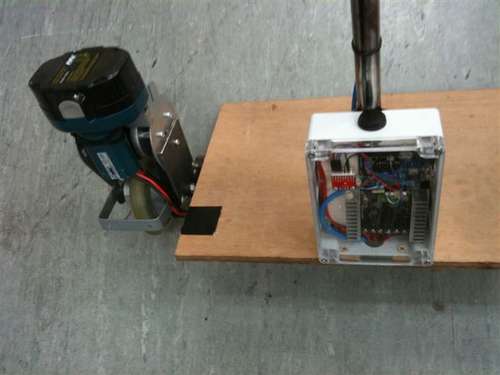

  B) L% }; K# \. L$ m我们将所有东西焊在一起，做出一块可供站立的区域，还有前方凸出的握把。马达要用螺丝钉固定在两侧，电路则固定在前面。再把电池式手电筒拆成两半，装到一只马达上面当做电池盒用，这样电工们就得换个新的手电筒了。
6 y$ b. L6 K" z! r/ `0 F我们又找了一块旧的胶合板制作站立台板，现在它看上去稍微有点踏板车的雏形了。
: [& U) S, |" e$ ^我颠来倒去几次，终于搞对了马达的极性。过程尽管艰难，但马达第一次跑起来效果就很不错。马达的额定电压是24V，我们用的电池只有18V，所以需要调整一下力矩和功率值，调整之后效果显著，马达跑得很好。
8 Y3 m& v! T3 l+ z 1.2   元件

/gkimage/8c/ol/61/8col61.png

/gkimage/l5/kq/su/l5kqsu.png

/gkimage/ii/yq/sg/iiyqsg.png

/gkimage/po/6z/n6/po6zn6.png

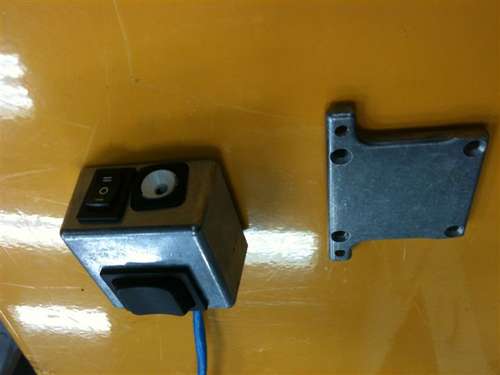

这次DIY，你需要用到以下元件（网购是你的好朋友）：
7 p8 t0 j/ i$ v1 p% r, k○ Arduino UNO——看看手边有没有，没有可以网购○ Sabertooth 2x52马达控制器○ 5自由度的加速度计○ 2只从儿童踏板车上拆下来的后端部件，或者分别购买马达和驱动轮○ 电池——密封铅酸电池物美价廉，动力钻也可以买得很便宜。如果锂电池是你的菜，锂电池也不错。○ 用于加速度计的屏蔽多芯电缆，用于马达的大功率电缆○ 安全操作开关○ 控制转弯的拨动开关○ 调整平衡位置的拨动开关○ Arduino直流接口○ 匹配Arduino的DIL管脚○ 双面胶○ 螺丝钉 1.3   工具

/gkimage/s2/f5/2q/s2f52q.png

除了正常工具之外，最好请有焊接机的人帮你焊接固定框。
需要用到的其他工具：
● 钻子和钻头● 烙铁和焊锡● 剪线钳和剥皮钳● 热缩材料和热气枪 1.4   固定框和马达

/gkimage/wu/v2/7n/wuv27n.png

/gkimage/8y/6o/a0/8y6oa0.png

/gkimage/r0/6o/md/r06omd.png

/gkimage/gb/bw/ah/gbbwah.png

/gkimage/g6/56/jn/g656jn.png

/gkimage/vr/o7/11/vro711.png

/gkimage/xb/mz/sm/xbmzsm.png

/gkimage/ob/or/qg/oborqg.png

/gkimage/ya/l4/ah/yal4ah.png

/gkimage/vo/pe/9h/vope9h.png

/gkimage/f9/b5/v7/f9b5v7.png

/gkimage/j4/bx/fq/j4bxfq.png

/gkimage/fz/ow/xh/fzowxh.png

/gkimage/1s/p5/00/1sp500.png

/gkimage/9f/l8/7y/9fl87y.png

/gkimage/qv/k0/me/qvk0me.png

/gkimage/kz/b6/g8/kzb6g8.png

/gkimage/ki/jk/um/kijkum.png

/gkimage/u7/v4/zt/u7v4zt.png

/gkimage/g0/71/ks/g071ks.png

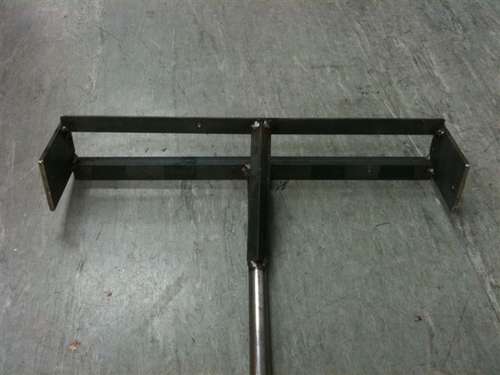

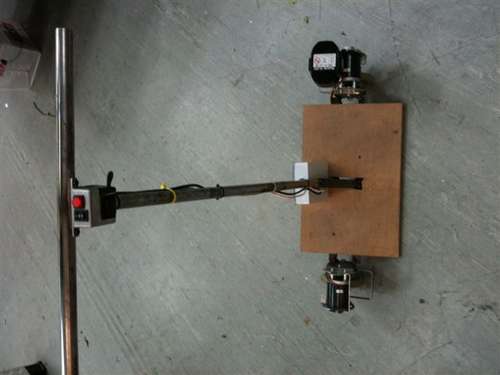

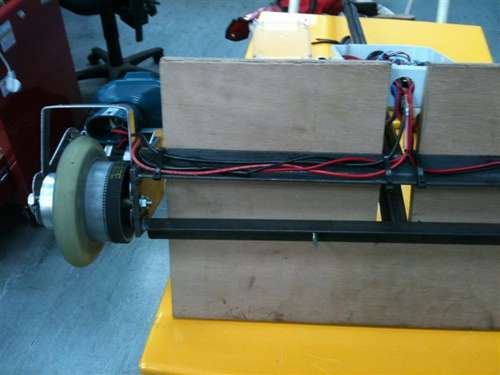

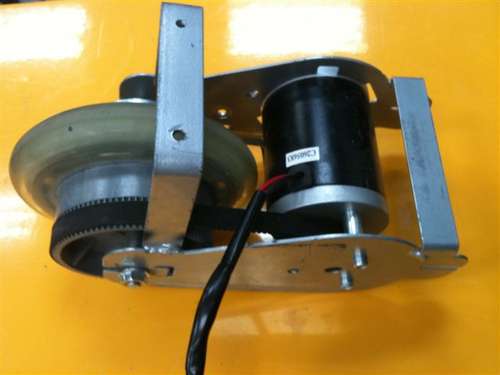

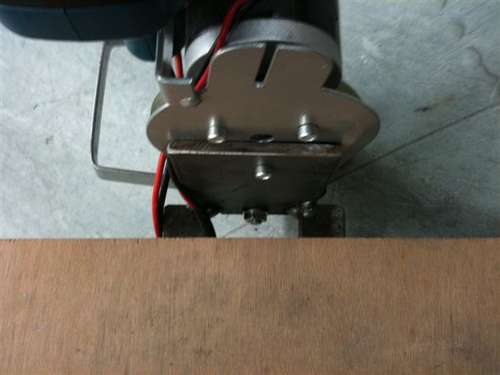

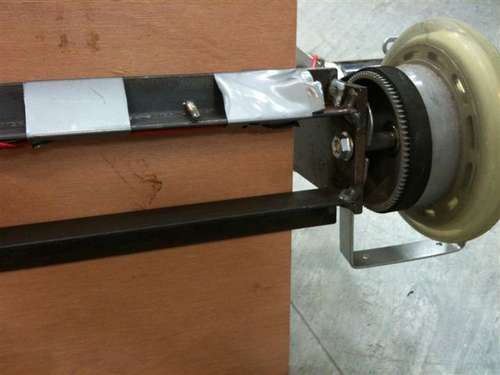

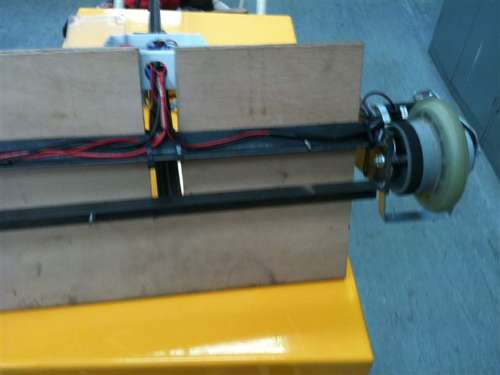

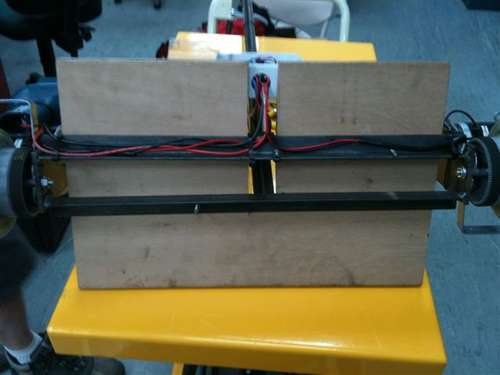

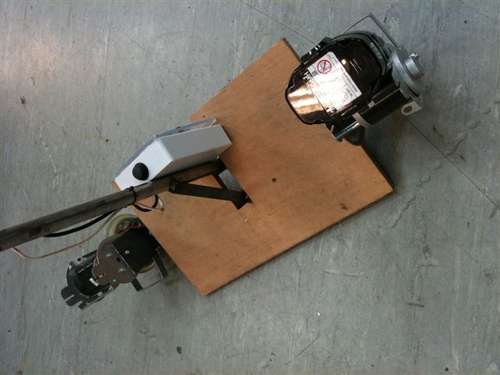

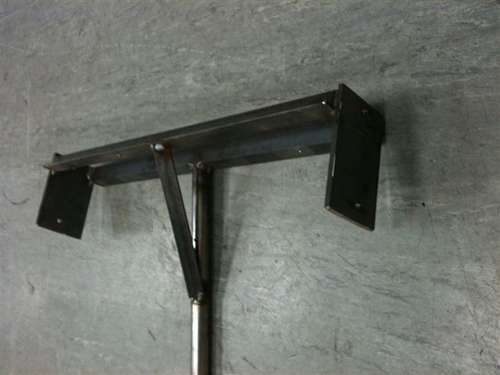

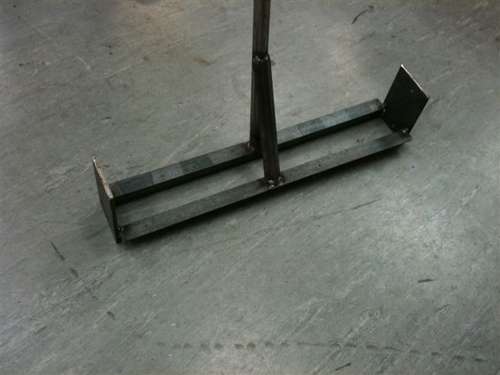

为了制作固定框，我们在每一侧都用了几块三夹板、两片金属盘，把踏板车的马达部件固定住。
' [" k1 U4 u  E0 U0 q# q5 s1 c切割两块三夹板，宽度适合双脚踩踏就行。

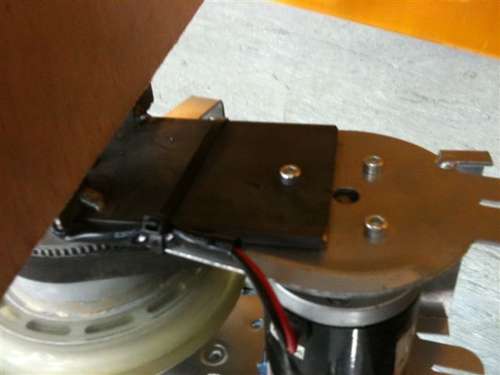

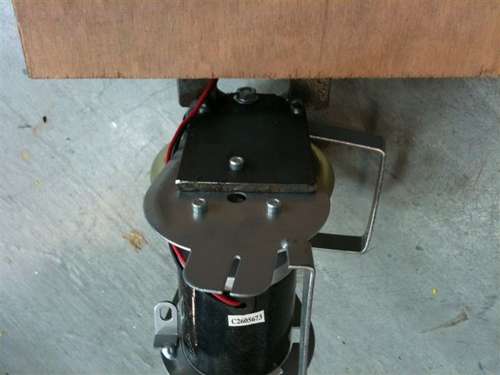

4 L8 C5 n$ \# z- j. t) C再在金属板上钻几个洞，好匹配踏板车驱动轮部件上的螺栓孔，再把金属盘焊接到三夹板搭建的台板上面。

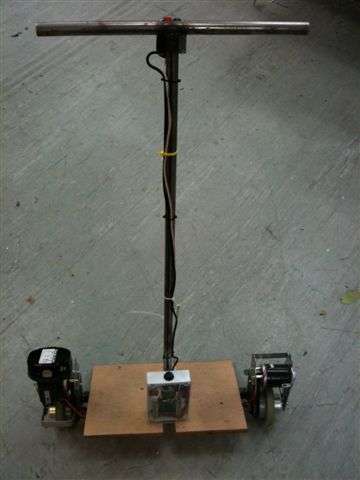

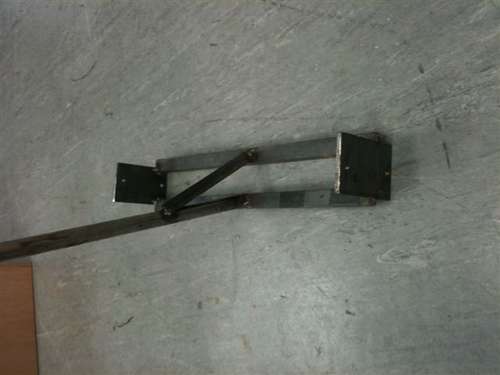

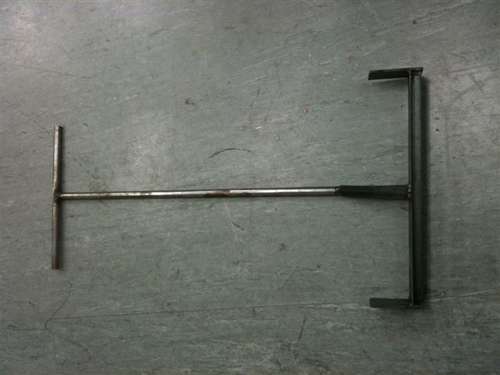

我们还在前端装了一根立杆，在立杆上焊了T型把手，方便双手握把。又在直立的把手和第二块三夹板上之间加了一块三角板加强固定。
现在可以把轮子拧上去了。
: z" O: L3 G# U. I 1.5   电路

/gkimage/cw/e5/x5/cwe5x5.png

/gkimage/c8/gh/jc/c8ghjc.png

/gkimage/bn/d4/f1/bnd4f1.png

/gkimage/7t/0h/gs/7t0hgs.png

/gkimage/5l/cw/gg/5lcwgg.png

/gkimage/gk/ta/56/gkta56.png

/gkimage/5s/h4/oa/5sh4oa.png

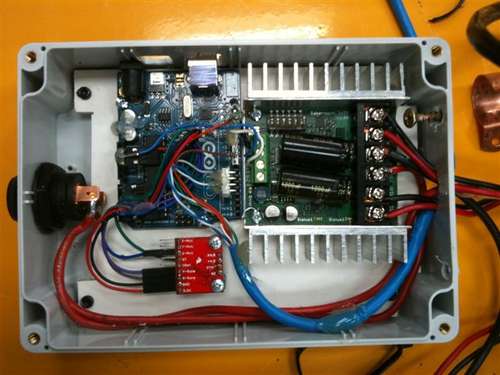

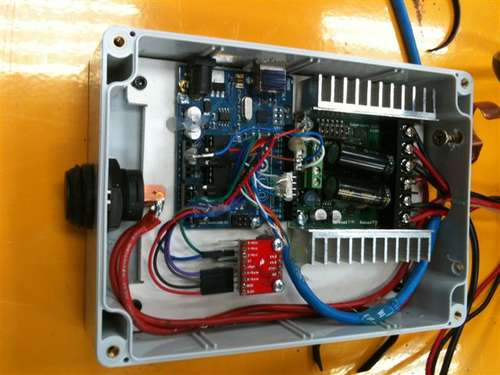

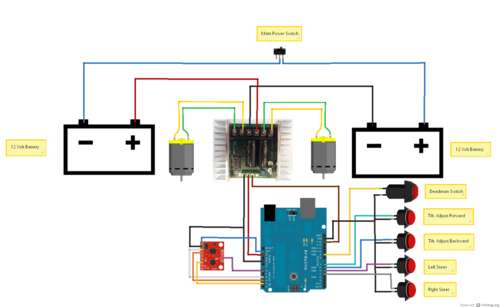

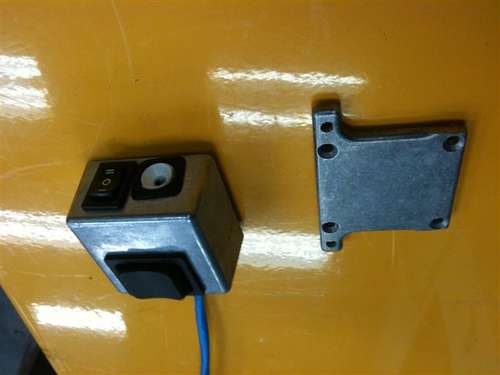

你可以看到，这儿并没有很多电子元件，只有Arduino、IMU（惯性测量单元）、马达驱动和一堆开关。

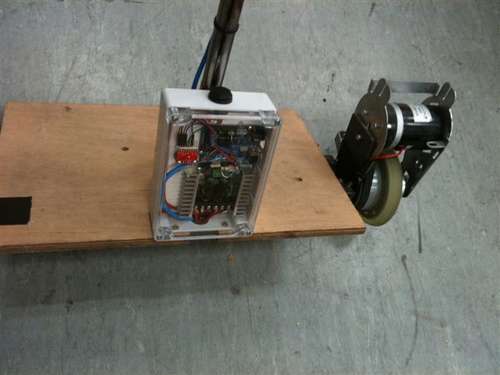

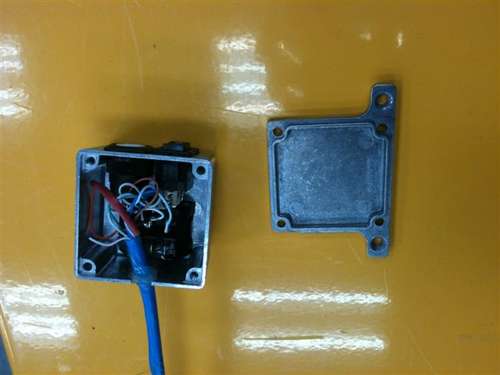

& m' x/ S# K+ m! S; U+ P开关和IMU的接线都必须是屏蔽线，除非IMU非常靠近Arduino。IMU应该尽量装在台板的中央或前面，比如我们就把IMU固定在了前端的盒子里。
: A  ~6 ?* |6 V9 ?5 c) Z  j从图中你可以看到，我们其实把所有东西都固定在了那个盒子里，骑踏板车的时候只能操作切断开关，左右驾驶和倾斜控制。

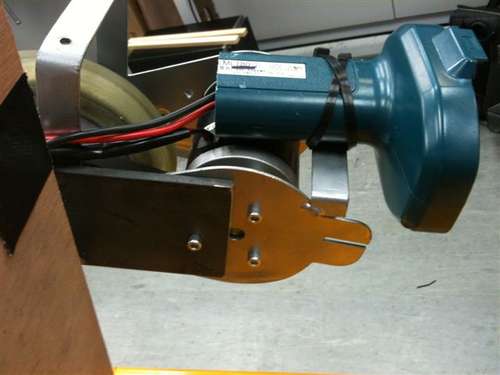

9 ~& o: T  s2 V+ N另外，电池被安装在了马达的顶部。
1.6   代码

/gkimage/tf/bi/fq/tfbifq.png

代码和XenonJohns写的基本上一样，只是额外调整了功率值和力矩值，因为我们在用18V的电池跑24V的马达。
4 q0 U- ~. D# c" [1 P在代码的开始处，我们定义了2个负责调节功率和力矩的变量。
下载链接：
8 A+ g1 A1 g! [http://www.instructables.com/files/orig/F6S/Z50M/GZ0JI60O/F6SZ50MGZ0JI60O.txt
# b( z& Y: q, P& T: w' w) ] 2   改进版自平衡踏板车（2.0版本）

/gkimage/a3/pq/2o/a3pq2o.png

在制作了第一版自平衡踏板车作为测试平台之后，我们觉得它还挺酷的，所以决定再制作一版。
* f$ p7 ^; t/ Q9 d这次我们需要添加一些小特色：
3 b- N0 V2 J4 i+ x5 M: O2 H7 w# U- O; h1.2只14.4V的锂电池 2.马达和车轮组件的固定框 3.高度可调节的把手 4.性能优异的CNC(电脑数控)平台 5.花纹钢板
8 O' N; z8 b, s, \8 j, S所以，这一版的制作材料基本和上一版的踏板车完全相同。
; O( T) h% O. h5 i0 _! N! l 2.1   建造细节首先，我们对第一个装置中存在的争论点进行了讨论，在这个版本中达成了一致。
最大的问题是儿童踏板车的后端部件是廉价的压盘，超重时会弯曲变形。所以我们用激光切割了一块金属盘来代替固定框固定马达和轮子。固定框用25mm的钢管制成，还进行了增强，好让它支撑更多重量。
) Z& y% L6 b: p' @4 f9 _前把手做成了高度可调节的，这样小矮个也可以骑了。
由于市面上没有比较便宜的、用我们现在用的这种电池的手电筒，只好自己做了个电池盒。
然后加上了花纹钢板，看起来更专业一点。
8 L$ X6 M" _6 h7 f) I1 z 2.2   元件

/gkimage/cw/ks/n0/cwksn0.png

/gkimage/kn/ep/6k/knep6k.png

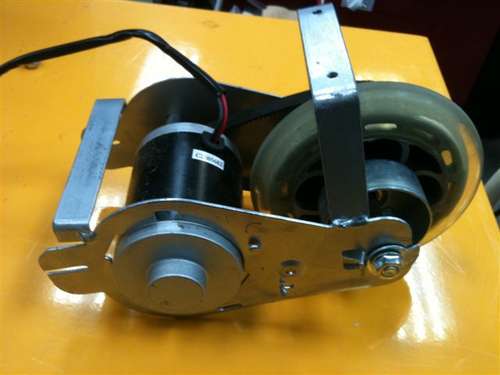

除了电池之外，其他的元件都和上一版相同。
你需要用到：
$ D' t- D$ M( Y( c' _7 {● Arduino UNO——看看手边有没有，没有可以网购● Sabertooth 2x52马达控制器● 5自由度的加速度计● 2个从儿童踏板车上拆下来的后端部件，或者分别购买马达和轮子● 电池——密封铅酸电池物美价廉，动力钻也可以买得很便宜。如果锂电池是你的菜，锂电池也不错。● 用于加速度计的屏蔽多芯电缆，用于马达的大功率电缆● 安全操作开关● 控制转弯的拨动开关● 调整平衡位置的拨动开关● Arduino直流接口● 匹配Arduino的DIL管脚● 双面胶● 螺丝钉2.3   工具

/gkimage/2a/0b/ry/2a0bry.png

除了正常工具之外，最好请有焊接机的人帮你焊接固定框。
+ n! r8 G3 i9 G# }需要用到的其他工具：
  c1 [0 |3 O3 ^, u! }2 h0 _● 钻子和钻头● 烙铁和焊锡● 剪线钳和剥皮钳● 热缩材料和热气枪 2.4   固定框和马达

/gkimage/2q/w5/kv/2qw5kv.png

/gkimage/39/ek/bd/39ekbd.png

/gkimage/dw/ia/01/dwia01.png

/gkimage/xd/7e/2t/xd7e2t.png

/gkimage/or/6o/9h/or6o9h.png

/gkimage/xt/f8/h2/xtf8h2.png

/gkimage/f1/qp/25/f1qp25.png

/gkimage/7v/o1/ad/7vo1ad.png

/gkimage/d5/hi/m6/d5him6.png

/gkimage/0h/z4/4p/0hz44p.png

/gkimage/7k/x8/z5/7kx8z5.png

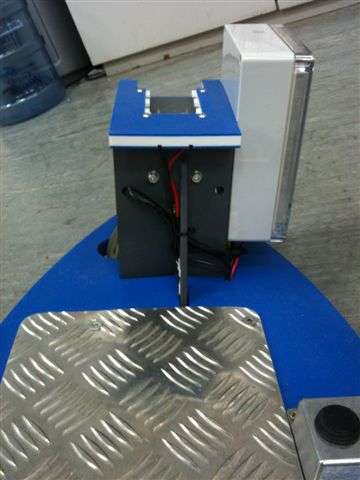

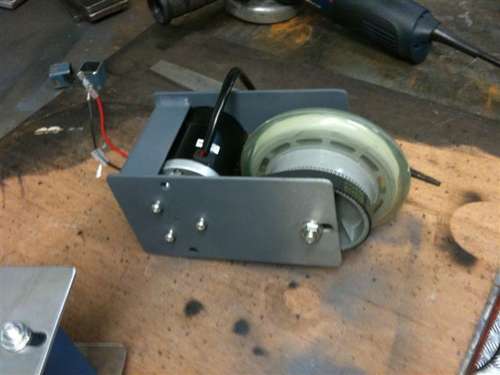

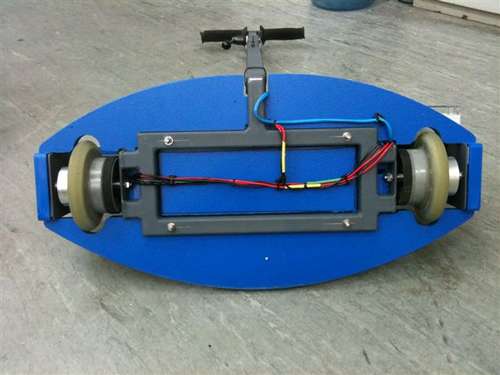

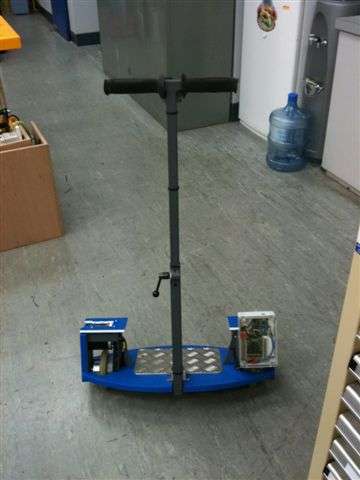

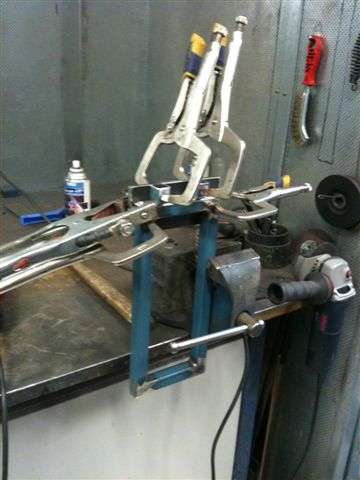

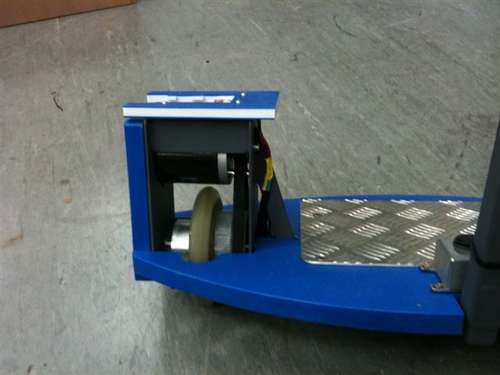

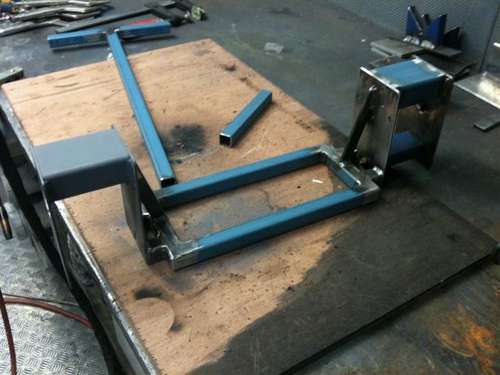

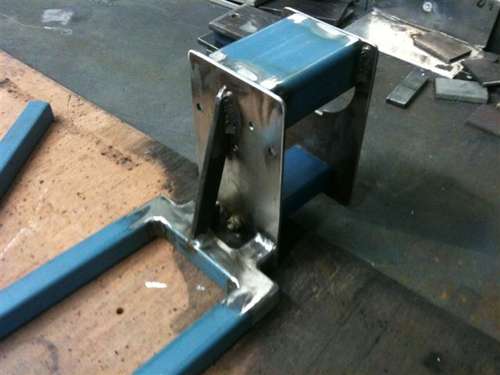

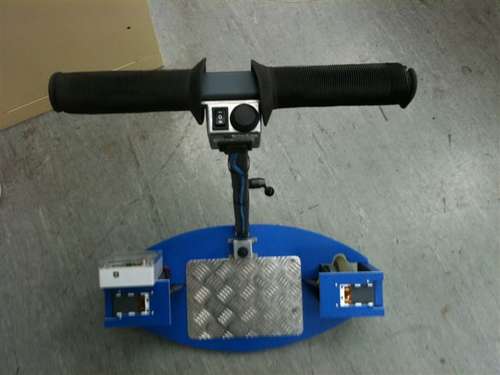

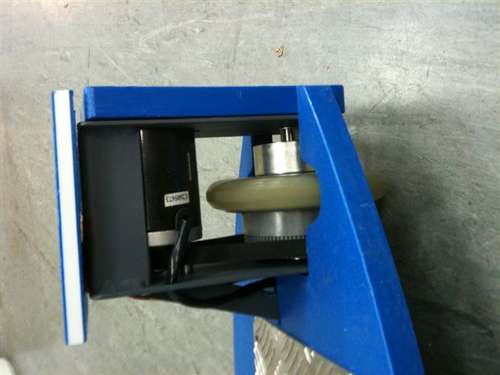

固定框做得非常牢固。我们为“轮子+马达”的组件使用了25mm的RHS方管和激光切割的金属盘，所以它不会再像上一个固定框那样扭曲了。
前把手做成可调节式，我们还在顶部加了漂亮的握把。
7 r9 B5 A  Q' I3 G 2.5   电路

/gkimage/6c/e8/pb/6ce8pb.png

/gkimage/5i/kj/u0/5ikju0.png

/gkimage/r7/ec/yk/r7ecyk.png

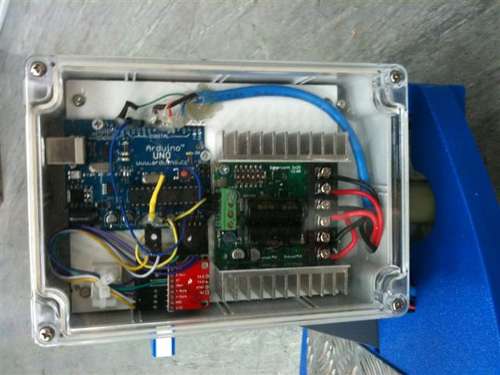

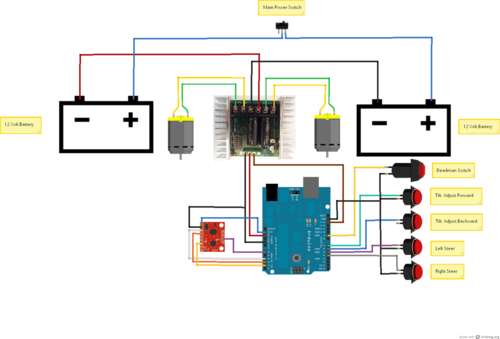

就像你在电路图中看到的那样，这次的电路非常简单，和我们制作的前一个版本完全一样。

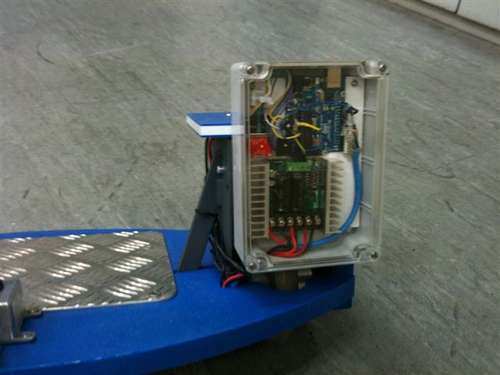

开关和IMU的接线都必须是屏蔽线，除非IMU非常靠近Arduino。IMU应该尽量装在台板的中央或前面，比如我们就把IMU固定在了前端的盒子里。
从图中你可以看到，我们其实把所有东西都固定在了那个盒子里，骑踏板车的时候只能操作切断开关，左右驾驶和倾斜控制。
1 m- Y; G0 K! D/ V; M( G4 S另外，电池被安装在了马达的顶部。
2.6   代码

/gkimage/o0/h4/x5/o0h4x5.png

代码和XenonJohns（这个DIYer的主页地址：http://www.instructables.com/member/XenonJohn/）的代码基本相同，不过额外调整了一些功率值和力矩值。
# N+ Y* o+ s+ S$ z5 o; w# K 下载链接：
http://www.instructables.com/files/orig/F6S/Z50M/GZ0JI60O/F6SZ50MGZ0JI60O.txt
4 ]- n  Q9 B' A在代码的开始处，我们定义了2个负责调节功率和力矩的变量。
