这只收音机的主要特点是能尽量减少对环境的破坏。它之所以尺寸庞大，是因为这样能在不进行额外供电的情况下放大一只低功率扬声器，即收音机主体将作为声学放大器，把声音放大出极棒的效果。
, }0 J2 M2 S+ l" u  G2 A这个设计的另一项关键因素是用手摇直流发电机为内部电池充电，在发条手电筒里，你也能找到类似的设计。所有被用来设计制造这只收音机的元件和材料都是可回收利用的，主要来源于回收物。
双向电梯
/ H5 j0 C. c, m+ V6 _7 w4 W1   构造概览        2   电子器件        3   外壳制作        4   切割底板        5   收音机框架        6   制作元件外壳        7   机体侧面        8   涂上抛光层        9   制作开关及其他组件        10   安装电子元件和开关        11   完工        12   DIYer签到处 1   构造概览

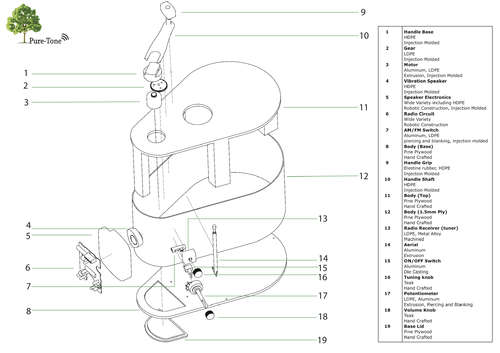

/gkimage/c2/9z/6d/c29z6d.png

需要的工具：
0 b9 ?! a' u" a● 小号手钳×4把● 小号镶板钉锤×1把● 凿子×1把● 管胶×1卷● PVC胶水×1瓶● 手钻×1把● 弓锯×1把● 环氧树脂×1瓶● 环氧固化剂×1瓶● 木锉刀×1组● 钻头×1组● 80号砂纸×N张● 230号砂纸×N张● 柱式钻床×1台● 环形锯×1把● 自动磨砂机×1台● 手动磨砂机×1台需要的材料:
5 Q9 `' \) r/ A& G# Z1 r○ 200 x 300 x 5mm松木胶合板×2块○ 750 x 180 x 1.5mm松木胶合板×1块○ 600 x 30 x 20mm Pine 松木胶合板×1块○ 110 x 90 x 5mm松木胶合板×1块以及其他来源的组件
+ Y) g. u; X0 u$ m: T% r 2   电子器件

/gkimage/nw/gh/y0/nwghy0.png

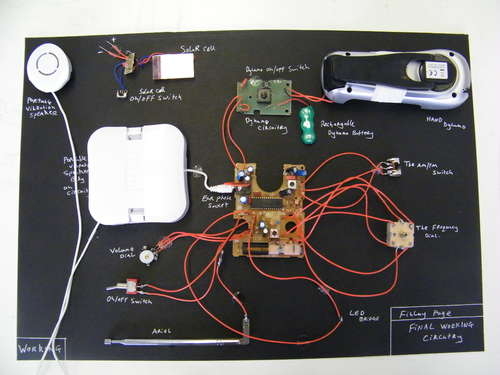

首先，我们先要弄到一台外观破损但是能正常工作的收音机。有了合适的收音机后，我们必须拆解它以得到内部电路，再着手解焊下无用的元件或需要扩大尺寸的元件。电路位于图片正中央，一大丛导线延伸而出。我的这块电路板排列整齐、结构紧密，丝毫不混乱。
2 o' V( ?" Q! Y) D9 M你需要做的第一步是解焊所有元件，例如开关、AM/FM转换拨盘、音量调节旋钮和调谐度盘。随后，把导线焊接至上述元件原本摆放的位置，再将被解焊下来的元件重新连接至这些导线上。做完这步之后，收音机的所有主要部件都获得了延伸，将能接触到收音机的外壳边缘，与之形成配合联动。
之后，我们需要继续拆除扬声器。拆除后要记得桥接电路，因为失去了扬声器的电路必然会产生裂口。桥接完成之后，再加入一只便携式振动扬声器。大部分扬声器系统花上14磅就能在网店买到，买到扬声器系统后，只需直接把它插在耳机插孔上。
下一项主要改变针对收音机的电源。大部分收音机由电池供电，这只收音机则由手摇发电机供电。手摇发电机本质上是一只带有把手的电动机，当把手转动时，电动机发生倒转，从而产生电荷。电荷被小型电池收集获取，当收音机开启时负责供电。
我拆开了一只发条手电筒来获得这类发电机，如果你愿意也可以自己制做一个。正像电路图片中展示的那样，手摇式发电机（右上）先与一个控制电路相连，该电路可以控制电流流入电池、再从电池流出至收音机电路上。
! j% D% s* A* h5 p完成这一阶段后，我们就可以开始制作收音机的主体外壳，好好享受这个DIY真正的乐趣啦。
3   外壳制作

/gkimage/nk/69/gz/nk69gz.png

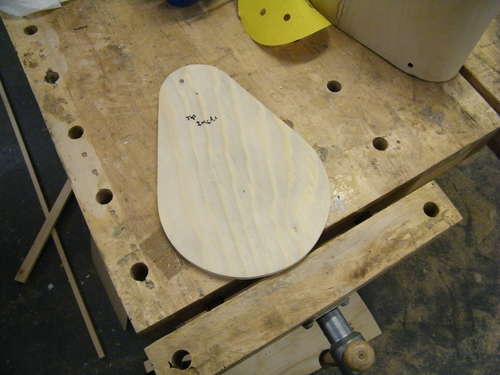

第一步是从200 x 300 x 5mm的胶合板上剪下收音机外壳的形状，形状如图所示（也可根据你自己的品味改变），我试图让它看起来像一把吉他。
& H: [" Y6 l/ ]+ B( n% e# ~5 I裁切出基本形状之后，在其他胶合板上绕着它勾勒出复制的线条，应确保线条精确、严格，大小完全相同。这一点至关重要，因为完全相同的形状有助于利用管胶把木片粘到一起磨砂。
4   切割底板

/gkimage/xx/pm/vj/xxpmvj.png

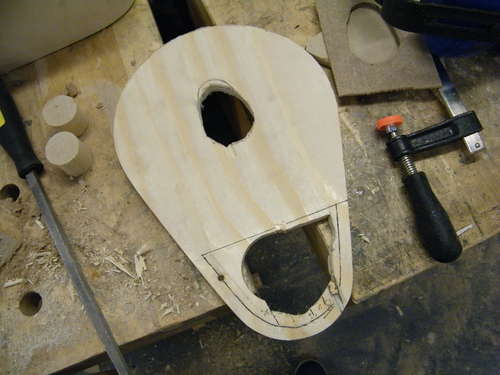

现在我们要开始对基本图样进行剪切工作了。这时，应该要为电子元件的接口留出一道小门。为了尽可能保证收音机的安全，外壳需要被完全封装，所以电子元件唯一的出入口就是底板上一块可移动的小面板。首先用笔描绘出需要割空部分的形状，从图片中你可以看到我画的线条。描好之后的剪切工作也十分容易，最佳方式是先用钻子钻出一个小洞，有了小洞后，只需一把弓锯就能将剩余部分剪下。
完成这一步之后裁线会显得非常粗糙，必须用木锉刀将它磨平。当对这块110 x 90 x 5mm胶合板上的小洞感到满意后，请标记一下它的形状，这样就能大致了解盖子的尺寸，因为我们要裁出一块这样大小的平板填入底板当做盖子。记住，盖子和小洞必须契合得十分紧密，动作要小心，每次只能切几小块。
2 k1 J7 M5 [5 F当完美地填上平板后，就可以转向下一步了。
+ k! l3 g6 o/ \: J- ?0 k, f 5   收音机框架

/gkimage/za/y4/e9/zay4e9.png

/gkimage/7c/q6/th/7cq6th.png

/gkimage/pt/nm/4n/ptnm4n.png

/gkimage/st/vi/b0/stvib0.png

/gkimage/3e/2x/v8/3e2xv8.png

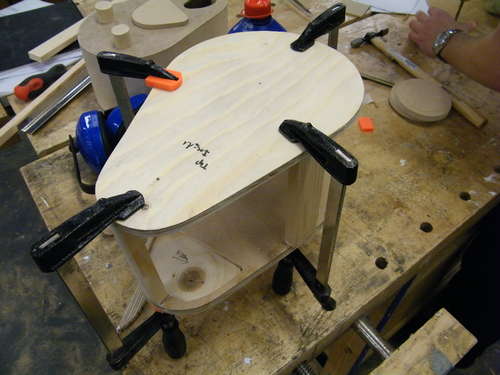

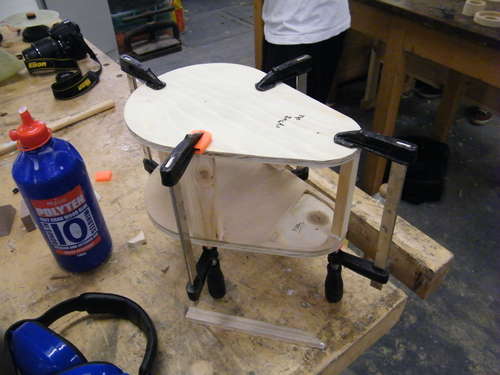

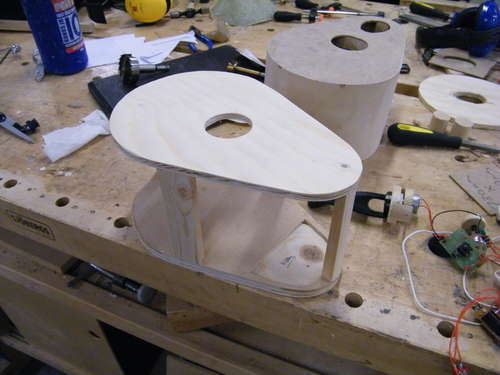

下一步是搭建收音机的立体高度。我们希望它能有140mm高，所以用600 x 30 x 20mm的松木胶合板来制作框架。首先把松木胶合板切成4块，每块的尺寸为130 x 30 x 20mm，当它们和底部、顶部的底板厚度相加后，收音机整体将会达到140mm高。

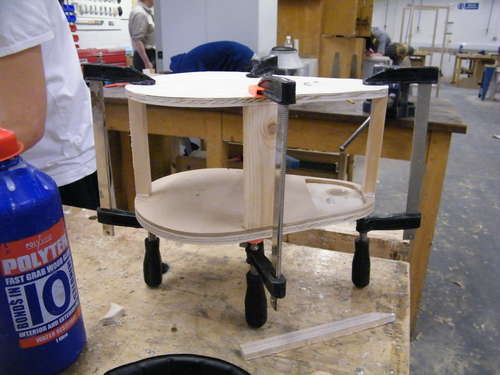

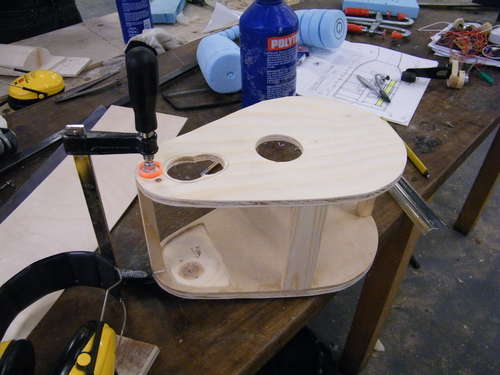

% n$ I! J$ n: h4 `8 A8 {$ b7 h1 M- V按照图中所示的结构将4个元件摆在一起，确保它们边缘重叠。为了保证边缘齐平，最初状态下的元件必须略微突出顶部和底部的底板边缘，这样就能在后面的步骤中磨平。4个元件必须用PVC胶水粘贴（而不是用螺丝固定）到两块平板上。完成这一步之后，用4键的夹子夹紧。
4 q7 N; ~, R% s" ~" W9 [等胶水干透后（大约要等待15分钟），松开夹子，把4个元件打磨一下，使其与平板边缘齐平。完成后转到下一步。
6   制作元件外壳

/gkimage/kj/k5/r2/kjk5r2.png

/gkimage/1t/10/mg/1t10mg.png

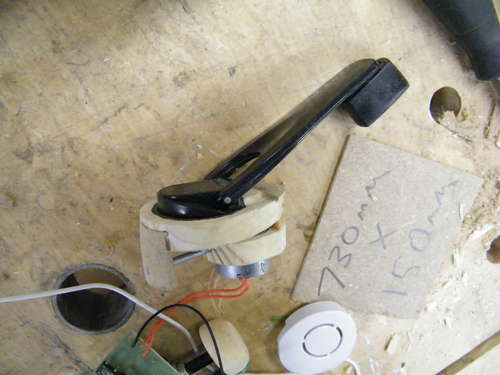

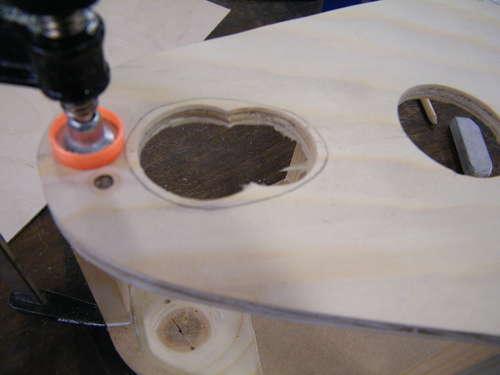

下一步我们要制造一个外壳，它用于连接电子元件和收音机主体，所以十分必要。唯一棘手的是手摇发电机，我们需要用木头制作一个小号外壳把它固定在一起，还要钻出一个小洞把它放进去（这些在图片中都有展示）。同样，这些元件也必须和收音机主体的边缘保持齐平，不能有间隙，所以为了做出一件好的成品，你要有沉稳的双手和敏锐的眼睛。
- Q) J/ J/ l1 {, b5 Z1 d# b 7   机体侧面

/gkimage/0i/yw/qv/0iywqv.png

/gkimage/17/tb/9b/17tb9b.png

/gkimage/pu/14/ci/pu14ci.png

/gkimage/0t/q4/1o/0tq41o.png

/gkimage/3i/kd/8l/3ikd8l.png

这一步相当重要，同时也极其容易出错，最好能找一个帮手（当然自己一个人也不是不能搞定）。

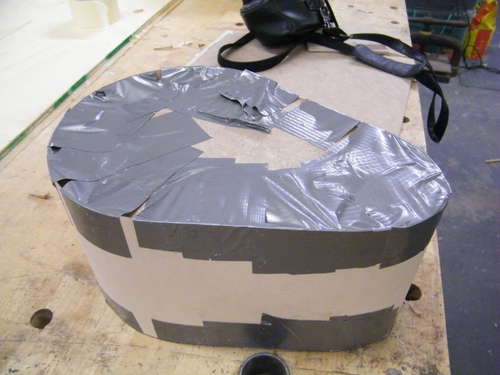

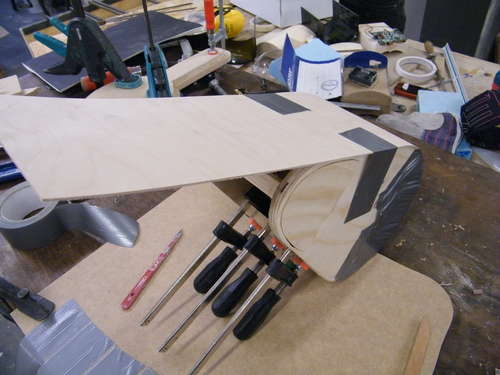

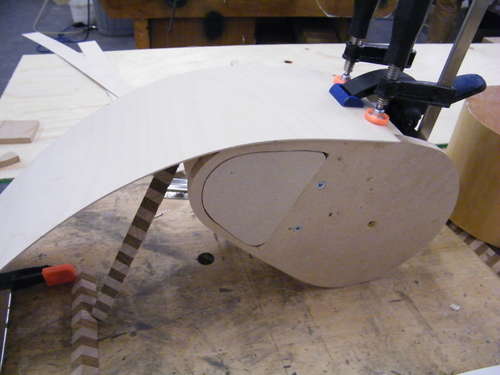

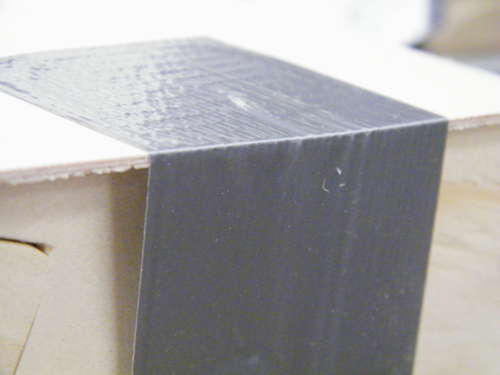

取出750 x 180 x 1.5mm胶合板，把它粘到一根边柱上，等待15分钟使它干透，然后在平板的四分之一边缘涂上胶水，用管胶把胶合板尽可能牢固地粘到收音机机体上。等待15分钟，直到它干透，再重复上述步骤，直到机体侧面全部都粘好。
5 s1 a# U. j7 D在最后应该会出现一些重叠，因为750mm稍微超过了实际需要的长度。用斯坦利木工刀或凿子把多余部分修剪掉，等待1小时让机体干透，再移除管胶，并把突出了顶部和底部底板的胶合板打磨干净，直到胶合板与上下底板齐平。

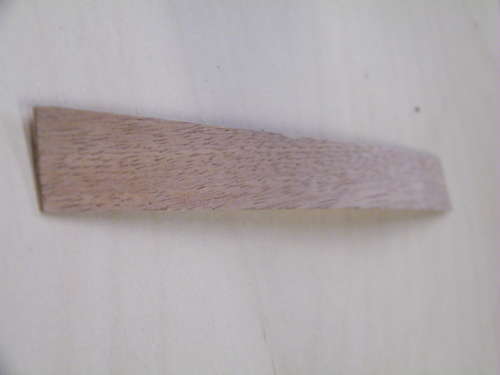

9 u  q+ `( Z* Y7 W这一步完成之后，你应该能注意到在胶合板相触的位置有一条相当不引人注意的线。取一片类似于桃花心木或橡木的硬木条盖在那道线上方藏住它。这道工序在两面都要做，完成后的设计看上去将会非常光滑亮丽。
1 x. c2 P% }3 h( s1 r 8   涂上抛光层

/gkimage/e7/88/yo/e788yo.png

/gkimage/rh/or/ww/rhorww.png

/gkimage/qp/zq/sd/qpzqsd.png

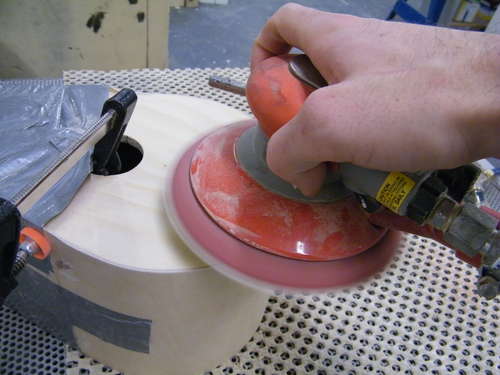

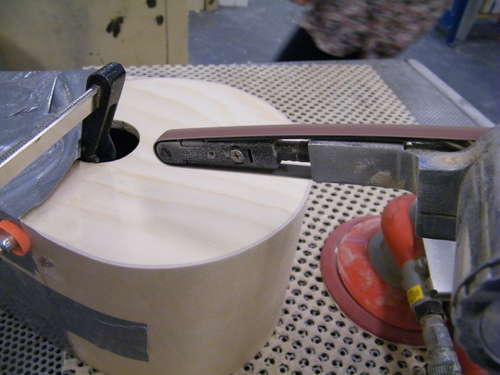

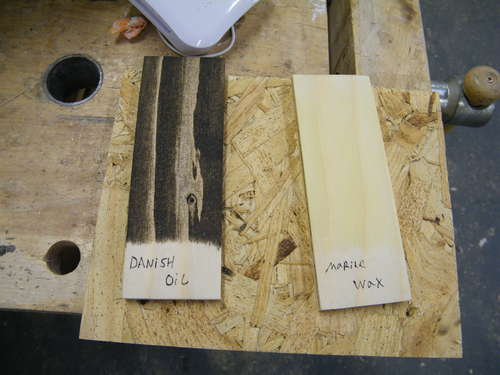

机体零件组装成一体之后，你可以试着把它打磨到一种光滑状态。当打磨效果达到了你预期的光滑程度，可以着手上一层抛光层了。我觉得丹麦漆是最好的选择，所以涂了三层。用钢丝绒在若干抛光层之间打磨是个不错的主意。
9   制作开关及其他组件

/gkimage/lt/4p/qh/lt4pqh.png

/gkimage/pe/t2/hl/pet2hl.png

/gkimage/vo/yy/a7/voyya7.png

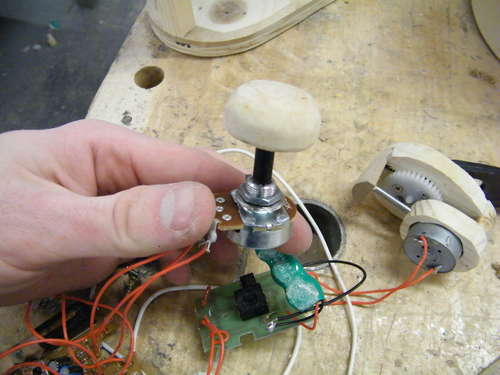

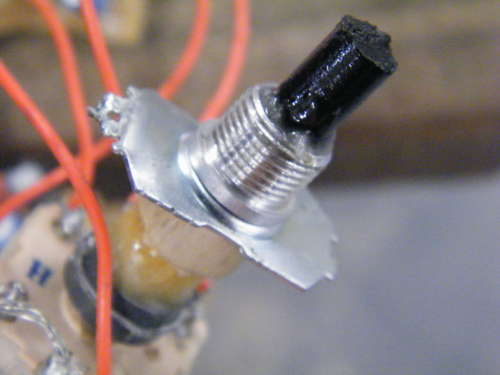

我不得不自己动手制作了一些电子元件，因为最初的那些元件有的不太适合，有的需要改装才能满足要求，有的甚至无法改装。比如原本的收音机用磁盘机械装置来调节音量，我用一只分压计代替了它，这样就可以安装旋钮了。
+ @: m3 G  m. {, E原本的旋钮开关也是一种磁碟机械装置，但是无法改动，所以只能在机械上再装一个配件，类似于分压计的代替物。然后我把调音装置放进了收音机机体内部，更好地保护它。
10   安装电子元件和开关

/gkimage/pk/14/0l/pk140l.png

/gkimage/4j/iq/o8/4jiqo8.png

/gkimage/wm/dr/ry/wmdrry.png

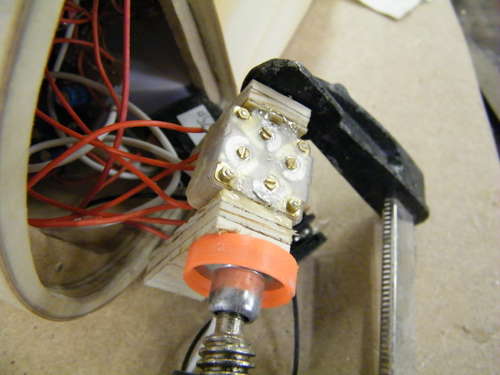

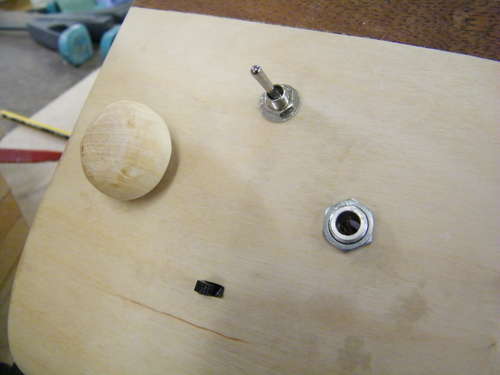

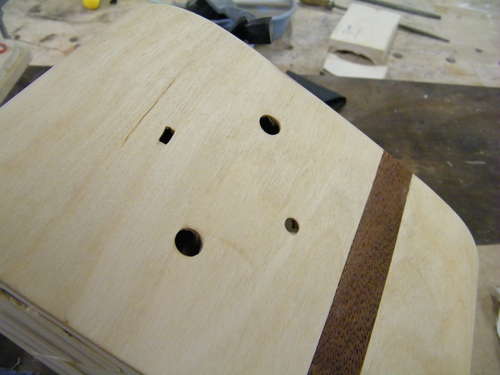

当收音机机体涂完了抛光层，就可以在上面挖安装开关的孔洞了。我一共挖了四个孔洞，分别用来装AM/FM转换拨盘、开关、调谐度盘和音量旋钮。
挖完孔洞后，开始实际安装电子元件，安装完成后再把按钮装到孔洞里。原先收音机上的元件我只用了AM/FM转换拨盘和调谐度盘，开关和音量调节旋钮都是我改装过的。

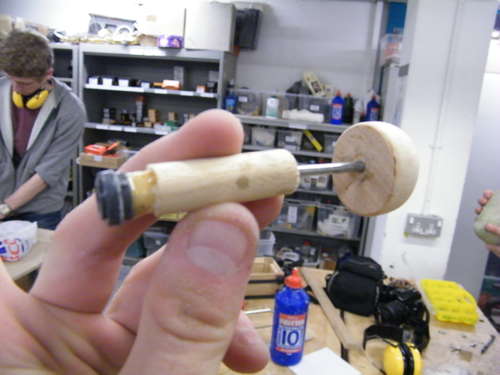

  s% H; ^) B; {3 h$ ?我还用柚木做了几只旋钮，因为其他元件都能从电子元件商店里买到。这一步完成后，DIY就只剩最后一步了。
11   完工

/gkimage/h2/45/ne/h245ne.png

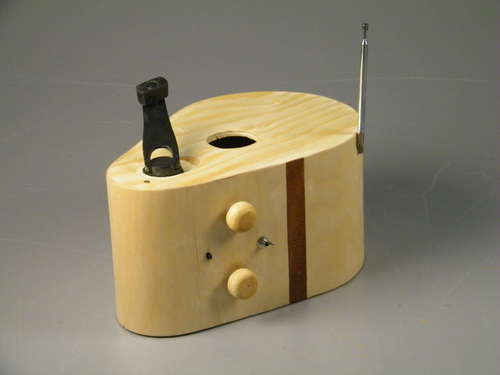

当电子元件被全部放入了收音机，你就可以用丹麦油或类似的物质涂上一层表面漆。油漆干透之后，好好回头欣赏自己所创造的东西吧。
