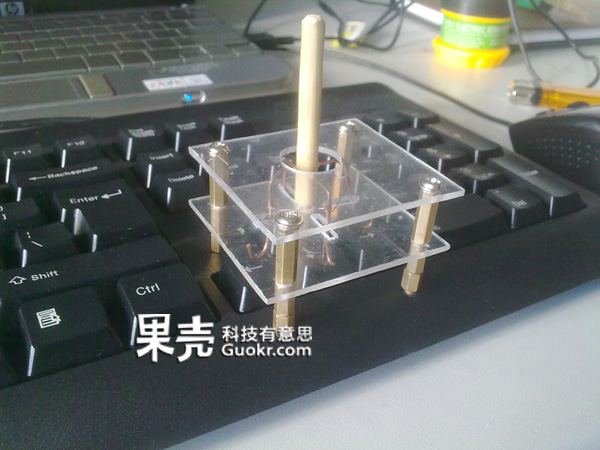

键盘摇杆，找回街机时代的快感

riye123

/gkimage/k8/ni/zl/k8nizl.png

DIYer:                        士多店太子                制作时间:                        3小时                制作难度:                        ★☆☆☆☆                GEEK指数:                        ★★★☆☆                 双向电梯
# J4 e! r, ^+ Z: l1 y. Y: o3 c7 e8 M4 A1   工具和材料        2   注意事项        3   画线刻点        4   钻洞        5   上螺丝        6   切割有机玻璃        7   摇杆制作        8   试验        9   上铜柱螺丝固定        10   开战        11   DIYer签到处无聊玩一下单机的拳王97。手指按到抽筋啊！玩的很不爽，有木有！很怀念小时候的街机摇杆啊！怎么办，怎么办？可是键盘没有摇杆啊！怎么办？那就自己DIY一个.动手能力超强的宅男伤不起啊！做一个那一点点技术含量的东西，也就是那几个小时的事情。马上拿起稿本设计，半小时后，穿上了很久没有穿上的布鞋，衬衫。出门坐车去电子城扫购了！

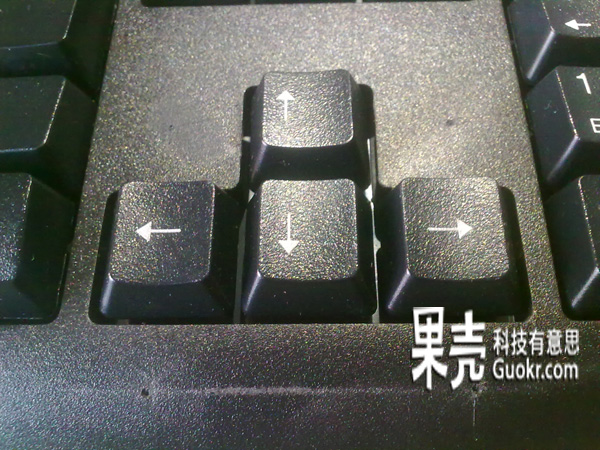

1   工具和材料○铜柱螺丝○螺丝○铜线○有机玻璃○筷子○网线●锉刀●小刀●电磨●游标卡尺或尺子●圆规●螺丝刀 2   注意事项先说明，此摇杆制作时会对你心爱的键盘上钻上几个洞。如果你对你心爱的键盘下不了手，那么此文章只供观赏和启发。如果你的键盘可以无私的献身、积极升级，那么就请认真阅读！因为有很多细节！        请带好你的护目镜！（个人认为，在制作东西的时候 特别是有电机参与的制作，都要带上护目镜。不然有什么东西飞溅到你的眼睛里，那可不是开玩笑的。） 3   画线刻点首先，要把键盘拆开来看下，这个地方是否有电路板。不过一般的键盘这个地方都是空的。        画线，这个一定要画的很好 直接影响到效果的，用刻度尺的同学就很难画了。如果有游标卡尺，那就十分简单。首先我们先在这里画一条平行键盘底边的一条直线， 然后取向下键的中点下方为中心。区两段相等的距离画上点。距离是向右键的三分二就可以了。

/gkimage/n3/o7/cj/n3o7cj.png

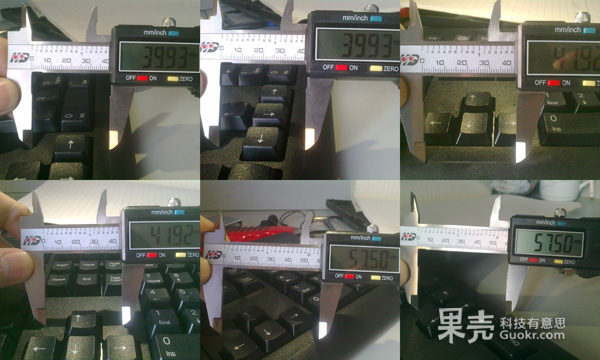

然后再画一条线，这个要与上方的键盘缺口平行（就是Delite、End、Page Down这三个键下方的缺口），上方的两个螺丝点要和下方的两点距离一样，组成一个矩形。四个点画好后用游标卡尺确定一下尺寸。组成一个矩形。四个点画好后用游标卡尺确定一下尺寸。矩形的两条对边相等，且对角线也相等。

/gkimage/ao/0k/fn/ao0kfn.png

确定无误后，用小刀或其他尖锐的工具在上面钻个小洞，钻小洞是为了防止等下电钻在高速钻洞的时候钻头偏位。 4   钻洞

/gkimage/vy/w3/sz/vyw3sz.png

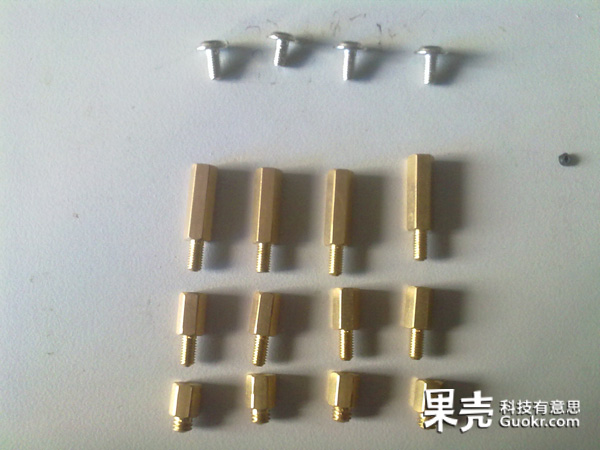

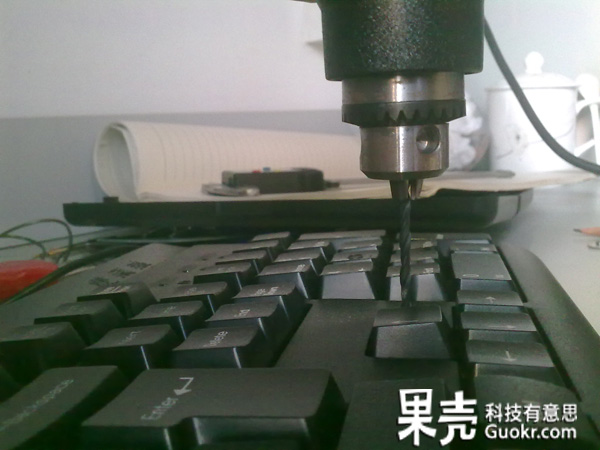

这里一定要保持电钻是垂直键盘的，钻头应该比铜柱螺丝的螺纹头要小，这样我们才能用螺丝攻出螺纹。铜柱螺丝才能上的牢固。 5   上螺丝铜柱螺丝在电子城可以找到，这种东西一般是DIYer做电路时，用于两层电板的固定。我们电脑机箱里也有这个，在主板的下方。用于主板和机箱的固定。
% H8 W, a  P0 D* V" r. l9 U

/gkimage/wm/hy/lg/wmhylg.png

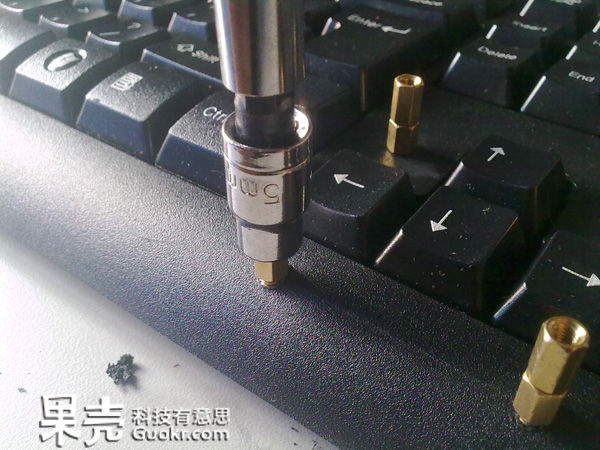

最底下我们要用短一点的螺丝，这样会减少对键盘的损害，要是用长的螺丝，一下拧进去，电路板短路了。完了。
螺丝不能用蛮力拧进去，因为键盘上没有螺纹。要慢慢拧，拧到底后就停了。不要想拧紧一点，这样只会适得其反。我这里用两层螺丝，因为底板要和键盘有一点的距离，我找不到柱身长、螺纹短的螺丝，所以我就用两层的办法来解决。
" B! b" C  w/ p7 m! `% P

/gkimage/r0/0y/f3/r00yf3.png

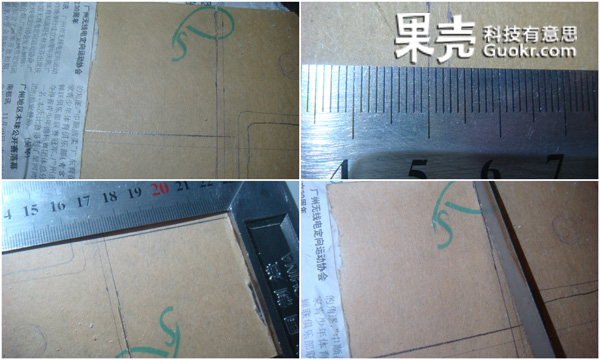

6   切割有机玻璃用2mm的透明有机玻璃，我们只要一点点，大家不用特地去买一大块，去附近做招牌的店铺，让老板给你一点边角料就可以了。制作的时候不要把保护纸撕掉。防止在制作过程中刮花了。我们也要在纸上画线。

/gkimage/3r/5r/ur/3r5rur.png

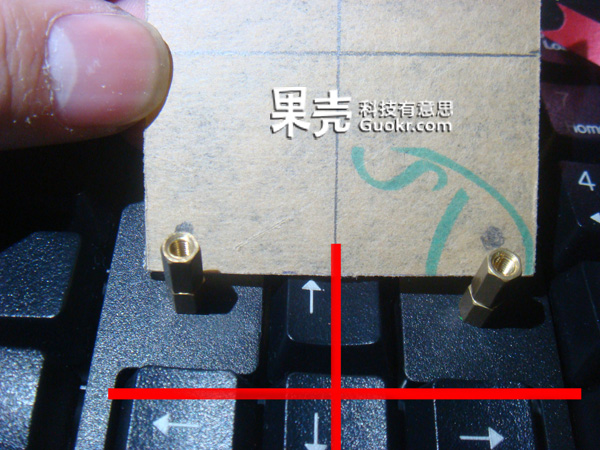

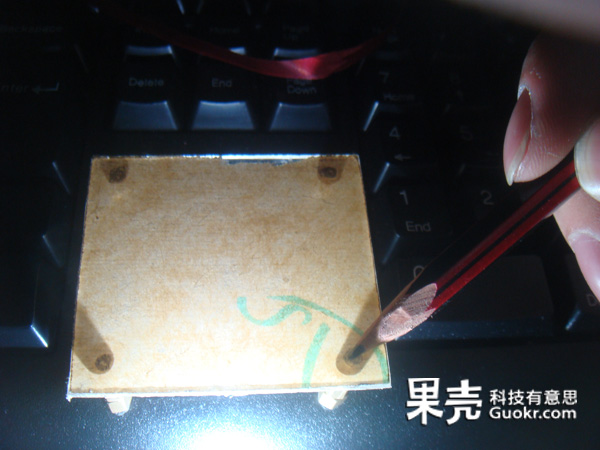

按照自己钻洞的尺寸，用手锯锯开。建议大家买一把直角尺。这样制作起来会变得更加简单、准确。切割出两块一样的有机玻璃。边缘打磨一下。防止使用的时候刮到手。        钻洞，在固定的四个角上画上记号，把板子放在铜柱螺丝上面，旁边用手电照一下，就可以确定铜柱螺丝的位置。

/gkimage/lk/r9/rr/lkr9rr.png

再画一个十字架。这个地方一定要画好，你的摇杆好不好用，就是在这里决定了。

/gkimage/k9/bh/kd/k9bhkd.png

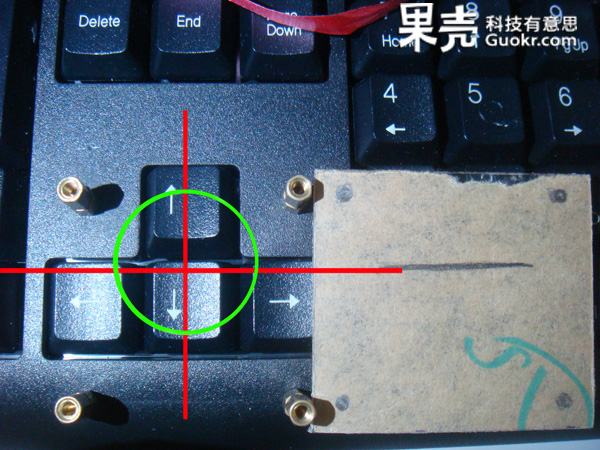

图中绿色的圈圈可以看出。四个键都被等距的选中。        为什么十字架我们要画在偏上的位置呢。因为方向键的排列不是像数字键“2、4、6、8”一样。如果是在数字键上做摇杆的话。中心一定就是在中间“5”键的位置。 我们在十字的中心等距的延伸。都可以轻松的按中方向键。所以十字中心的位置才会这样设置。        两块有机玻璃都要画好十字。

/gkimage/dh/5l/aw/dh5law.png

/gkimage/ax/8s/qc/ax8sqc.png

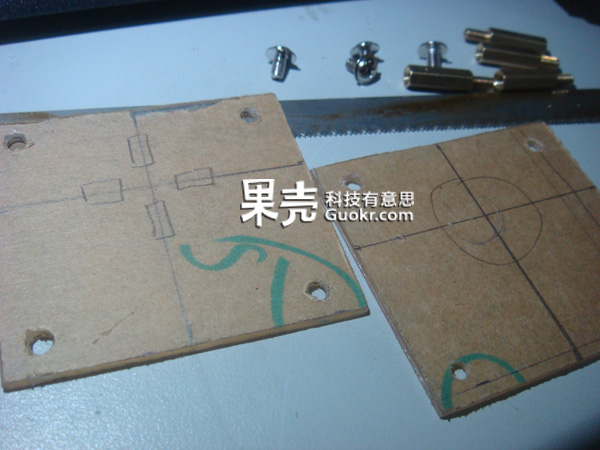

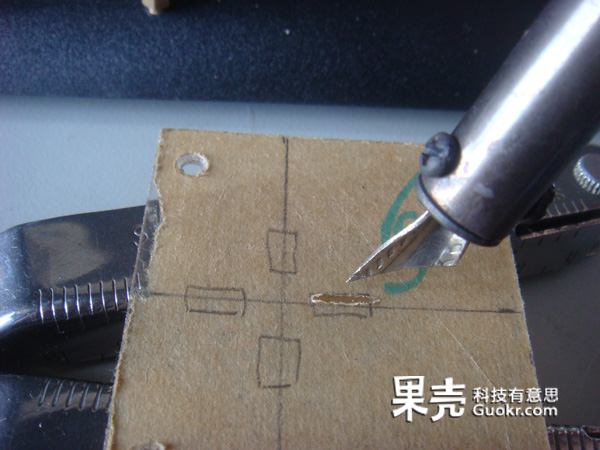

左边的是底板。里面的四个矩形是要切割出来的。右边是上层板。中间的那个圆也是要切割的。        底板的四个矩形。我们不能用钢锯锯开，用刀子划开，划到后天啊。效率太低。我们又没有专业的激光，要怎么切好呢。哈哈，我们可以自制一把热刀来切割。什么是热刀，其实就是电烙铁改造的刀，刀头用铁调羹制作，用钢锯把调羹锯开，柄是扁的，用钳子把柄夹一夹加工到可以塞入电烙铁，把刀头打磨锋利就可以对有机玻璃加工了。不然就用一个没有用的烙铁头打磨成刀头来切割。使用的时候要小心再小心啊。

/gkimage/4q/ea/lv/4qealv.png

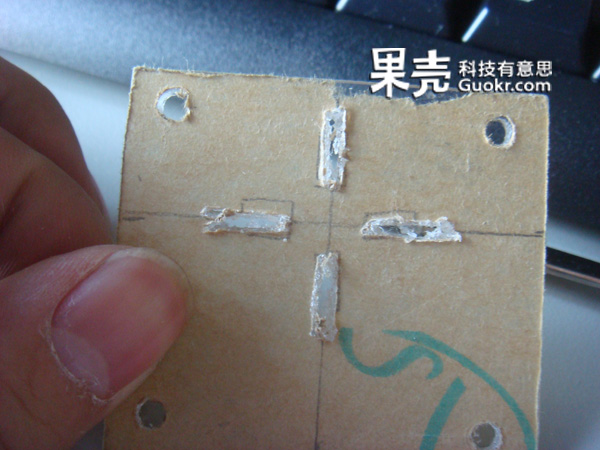

用热刀切割好后。用小刀把中间的余料挖出来。再改用锉刀。

/gkimage/fx/8g/nr/fx8gnr.png

/gkimage/5f/ab/n2/5fabn2.png

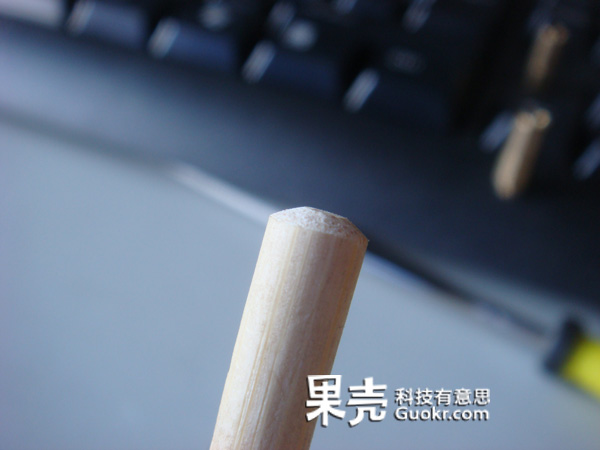

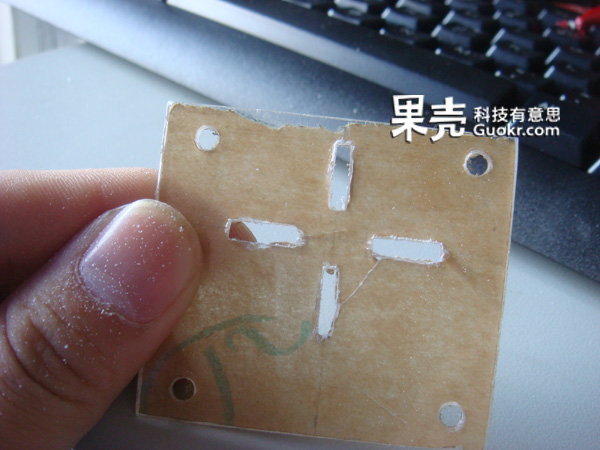

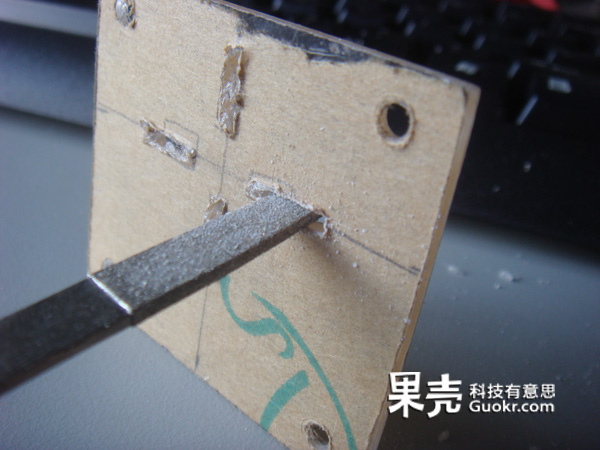

用锉刀精加工。 7   摇杆制作摇杆可以用筷子打造，最好是质量好的较硬的筷子。        筷子头用砂纸打磨圆滑。圆头比平头更加容易的摇动。

/gkimage/9x/wb/48/9xwb48.png

/gkimage/6l/u9/qi/6lu9qi.png

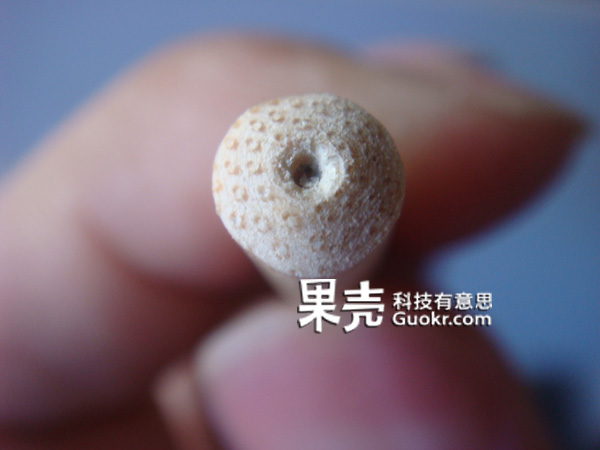

在中间在用小刀钻个小洞。

/gkimage/s9/kt/i0/s9kti0.png

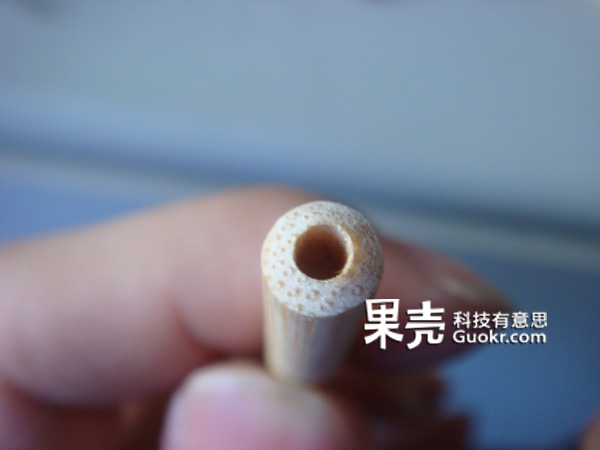

用电钻打洞。

/gkimage/wt/o0/kq/wto0kq.png

/gkimage/1e/h3/0o/1eh30o.png

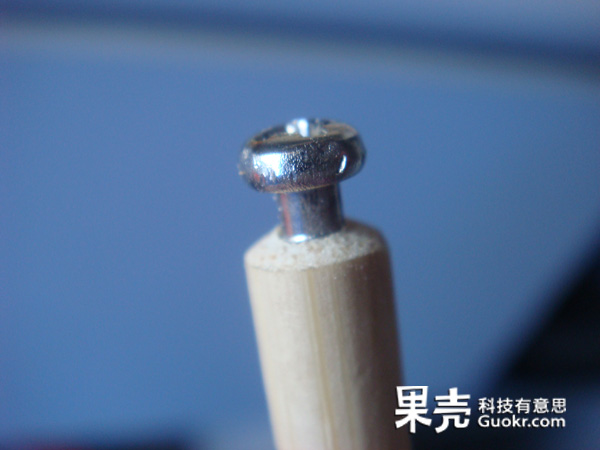

螺丝刚刚好扭进去。如果钻头选小了，在拧螺丝的时候可能会把筷子给拧爆了。选大了螺丝又上不稳。所以钻头大小要选好。

/gkimage/88/s7/rs/88s7rs.png

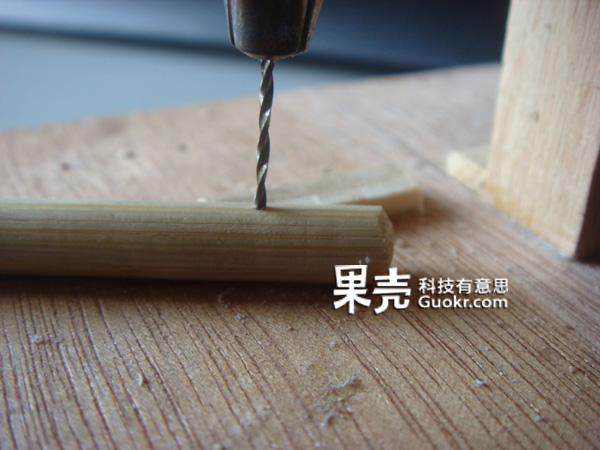

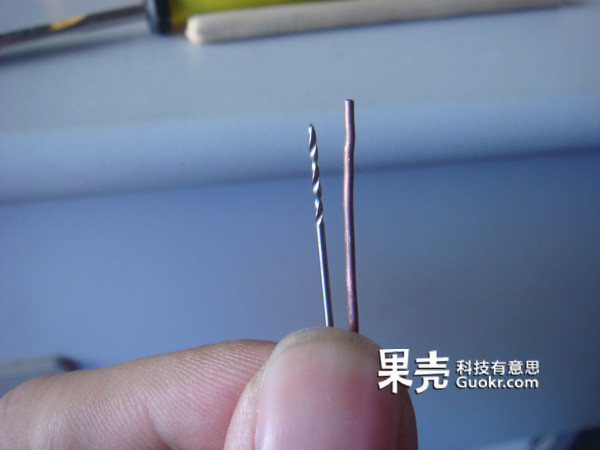

找个跟铜线直径相同的钻头。小一点点没有关系。但是不能比铜线直径大。

/gkimage/jj/kr/gy/jjkrgy.png

在摇杆上钻两个相互垂直的洞。

/gkimage/xr/y3/2m/xry32m.png

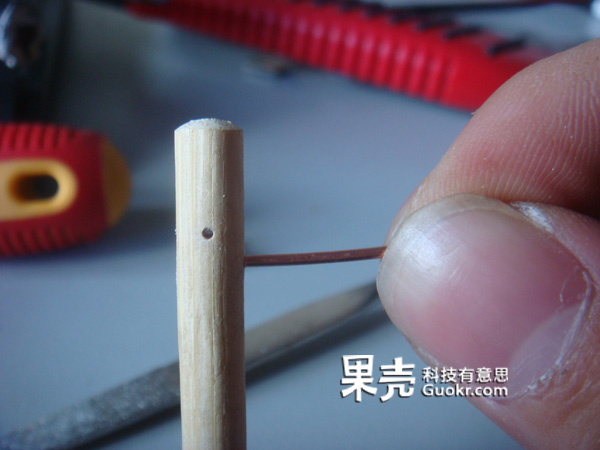

钻好后铜丝穿进去。

/gkimage/ja/i7/gy/jai7gy.png

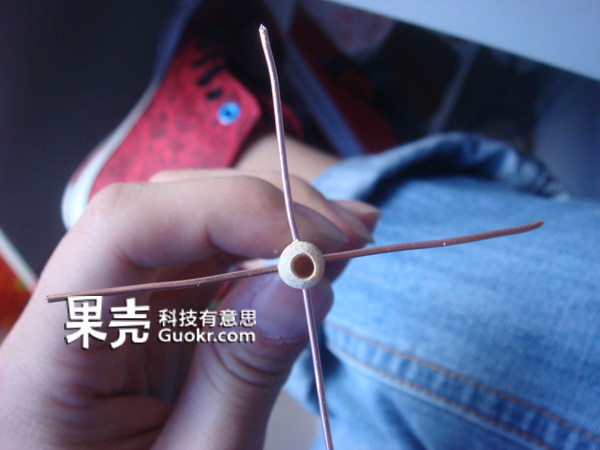

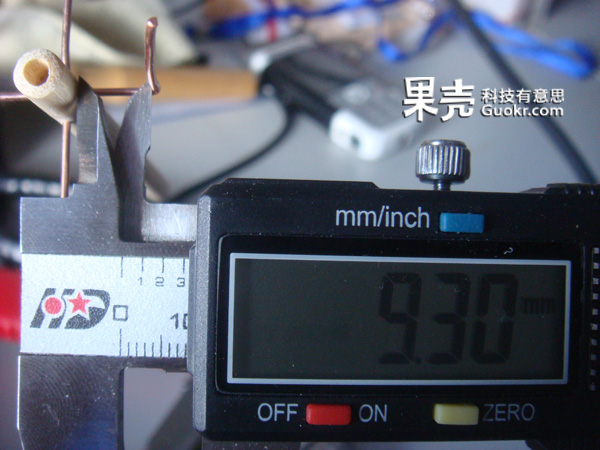

效果是这样的。两条铜线交叉垂直。这两洞的间距不要太大。太大的话在顶板安装时会撞到。补救的办法就是把两边折成弧形。

/gkimage/rs/44/5n/rs445n.png

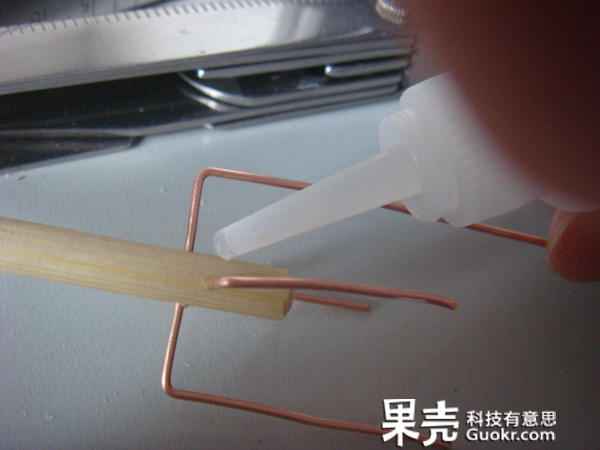

四条铜丝等距的折弯。

/gkimage/8c/qj/7p/8cqj7p.png

/gkimage/xb/ia/0o/xbia0o.png

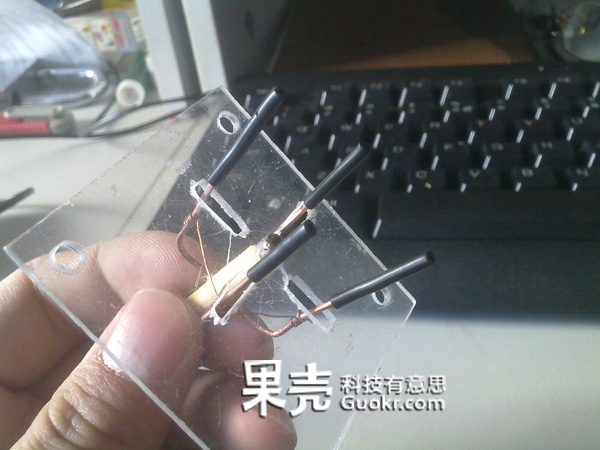

在铜丝上套上绝缘皮。

/gkimage/ho/oi/9b/hooi9b.png

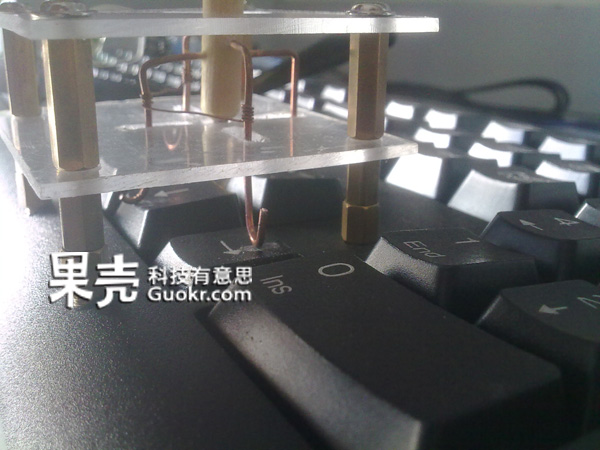

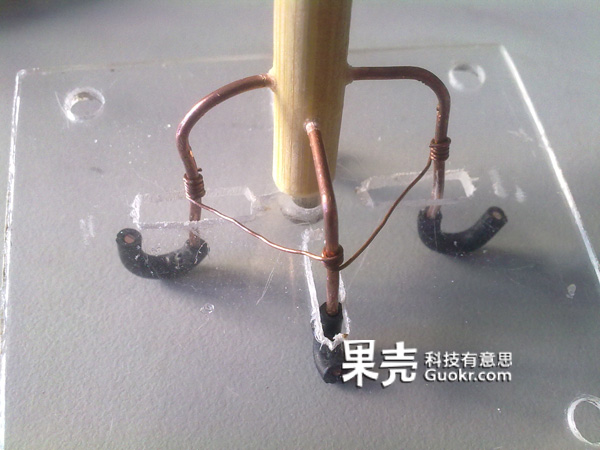

把绝缘皮塞回去，再把四个头向上折弯。这样铜丝切口才不会划坏按键。 不要偷懒这一步，这个就是没有上绝缘皮的，把键盘刮伤了。会心痛啊。        折好后要求四条脚等长。        放入底板中。上螺丝。        把网线剥出铜芯。缠绕在四支脚上。这里的网线是起固定作用，防止四支脚发生偏移。大家找不到网线也可以用其他的东西固定，但是我觉得网线最合适了。 8   试验做好后装在键盘上试验，一次做好的几率是很小的。我们要进行一次一次的调试。把铜丝的高度调到最合适。摇杆调到最灵敏。这里的标准是，在摇杆像四个方向摇动的时候，保证只按中一个键，其他三个键没有工作。这就是为什么要四条铜线等距的折弯了。还有再向右下、左下、右上、左上四个方向时。确保灵敏，建议大家开着拳皇来测验。 9   上铜柱螺丝固定

/gkimage/nl/1o/vx/nl1ovx.png

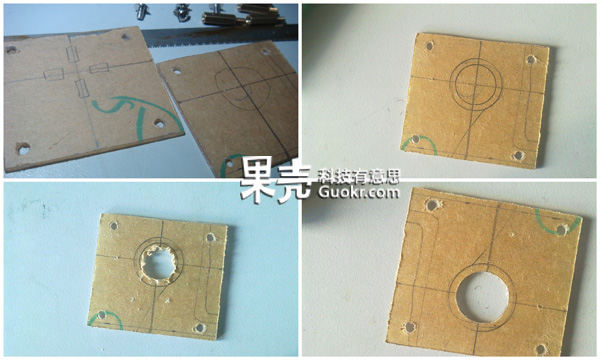

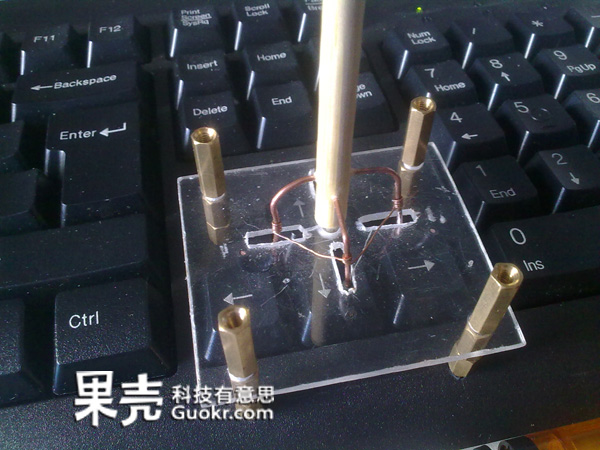

顶板同圆规画好，再用热刀开料，最后用锉刀打磨。顶板是起保护作用的，防止摇杆在工作的时候发生意外。在底板上同铜柱螺丝。再把顶板用螺丝固定。

/gkimage/4b/58/eq/4b58eq.png

/gkimage/rt/ze/2u/rtze2u.png

10   开战哇哈哈，有摇杆玩得就是不一样啊。回到童年街机的日子了。什么必杀都是浮云。 11   DIYer签到处编辑:                        白色的小白                果壳DIY站QQ群：132647923, 2群：179240860（加入时请报上你在果壳的个人主页地址，以防广告ID）
