DIYer:Admiral Aaron Ravensdale制作时间:半天制作难度:★★★☆☆GEEK指数:★★★★☆编译来源" g% w4 Q J/ F1 p3 _

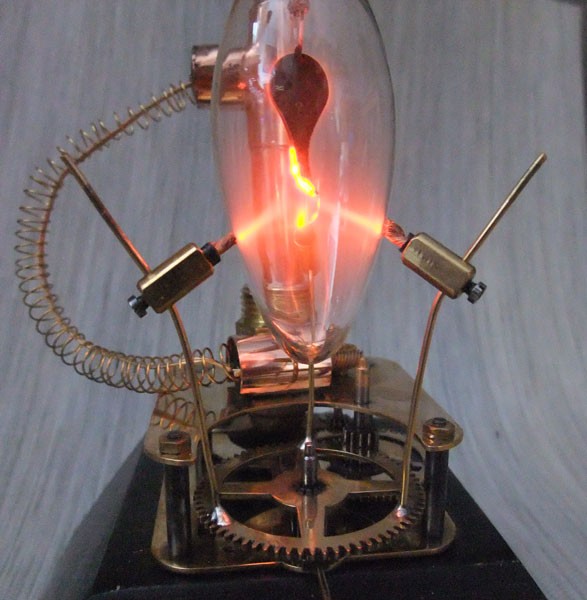

' W: d. t( ?' o' k& o2 U你好,我是位来自德国的蒸汽朋克爱好者，这是我带来的第一个作品，在灯泡中旋转的等离子流。上面就是我拍摄的演示视频。你可以在我的德文网站 Steampunk Design 上找到更多的图片和相关材料，在Werkstatt和Werkstatt/Plasma Wirbler条目里有的是！
/ U) M! b$ U& c) z- t% z
$ {% W8 c( a4 K5 K _. e$ p双向电梯! V) z8 g4 Z3 G8 L6 l
1 工具和材料2 找到合适的相机3 拆开外壳4 拆掉一些部件5 找到合适的焊点6 找到正确型号的灯泡7 实现你自己的外观设计！8 DIYer签到处/ I- y% y2 o7 e3 Z" H- c
1 工具和材料○ 一次性相机○ 氖气灯泡○ 可调压电源○ 旧时钟○ 小马达○ 碗● 螺丝刀● 焊笔
: X% h. L. q7 A) c* P2 找到合适的相机
/gkimage/vp/7u/lo/vp7ulo.png

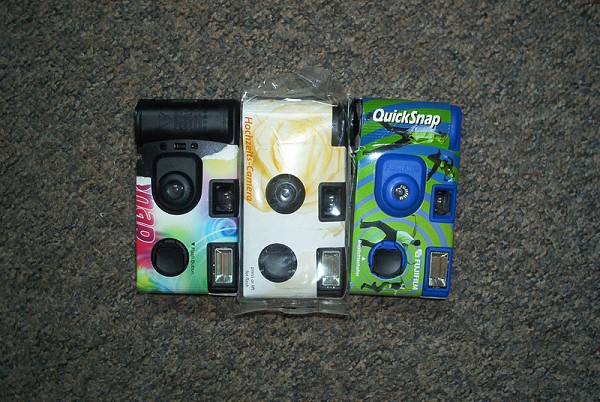

首先你要找到个一次性相机，富士相机或者图中的其他牌子都可以。如果你买到了其他种类的相机，有可能发现里面用的是7号（AAA）电池而不是我看到的5号（AA）电池，这种情况下闪光灯电路的电源焊点会在别的地方。
/ b; b3 Q8 N" j. E. r
/gkimage/sd/ra/js/sdrajs.png

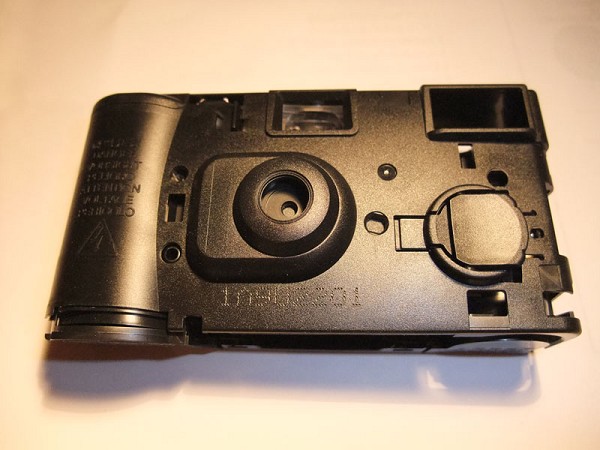

拿掉包装纸之后你会看到一个表面没有任何螺丝的塑料相机。5 k7 z0 Q. I( ?& g1 L& W
3 拆开外壳
/gkimage/mw/a7/cd/mwa7cd.png

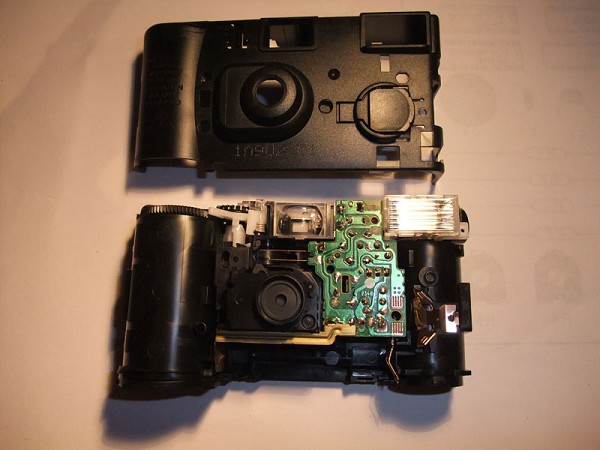

直接弄掉或者弄松每一边上的塑料卡扣，打开照相机。+ R6 W( @/ c9 Z: ]/ S) q
/gkimage/zh/ig/gd/zhiggd.png

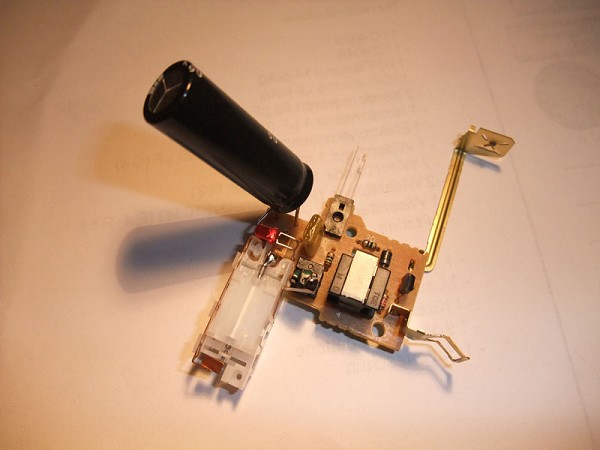

现在你可以把闪光灯电路模块拖出来了。注意！ 这时候电容有可能充着电。如果你的手指碰到了电路板上不该碰的地方，会被狠狠地电一下。7 |/ k! x$ \5 q/ h
4 拆掉一些部件
/gkimage/7v/ai/na/7vaina.png

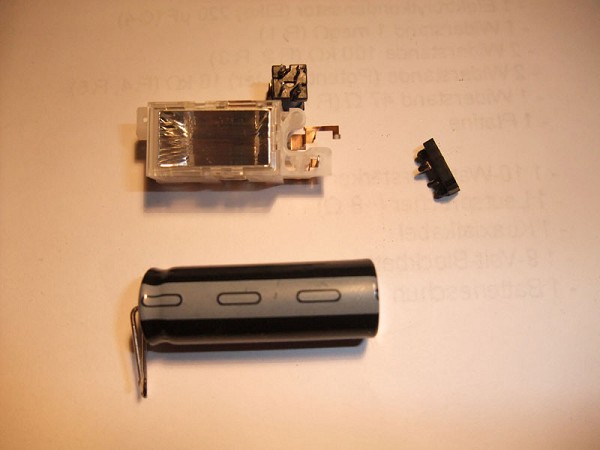

注意！在做任何事之前，先用螺丝刀把电容短路放电！然后你需要拆下闪光灯，电容和闪光灯开关，我用一支焊笔搞定了它们。
3 F7 K1 s( k$ R/ P
/gkimage/hc/wt/o3/hcwto3.png

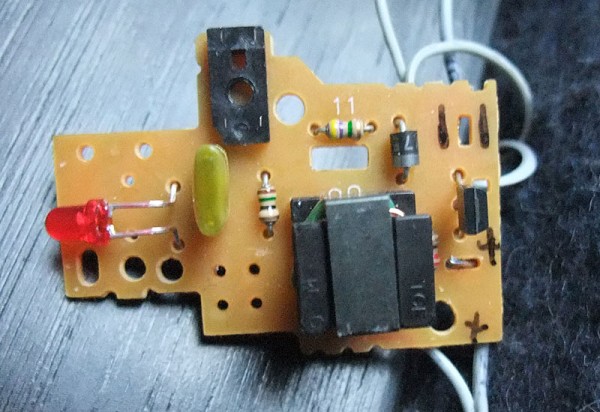

拆完之后的电路板看起来是这个样子。+ a1 _2 i, k. G# u5 F9 k- Q
5 找到合适的焊点
/gkimage/xf/57/x6/xf57x6.png

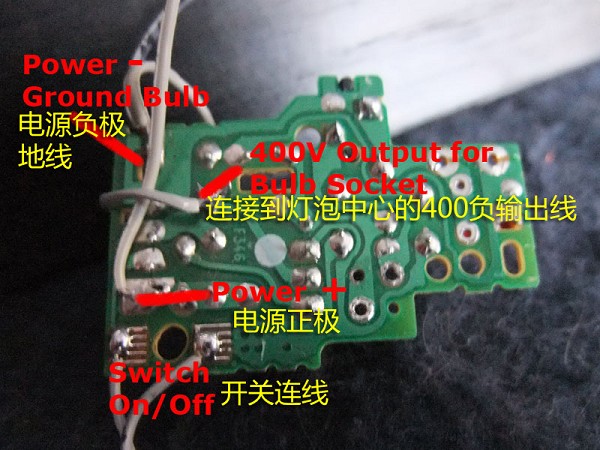

在电路板背面你需要焊上6根线，希望这张图示能有所帮助。我用一个可调压的电源给电路供电。不要用超过3V的电源，否则它会烧坏的！这个电路的耗电大约是350mA。然后你可以用两根线将电源开关从模块上引出，这比在电路板上短接两个焊点来开/关电源要方便得多。( \$ k# l/ L& I* K$ @
6 找到正确型号的灯泡
/gkimage/oj/t9/tb/ojt9tb.png

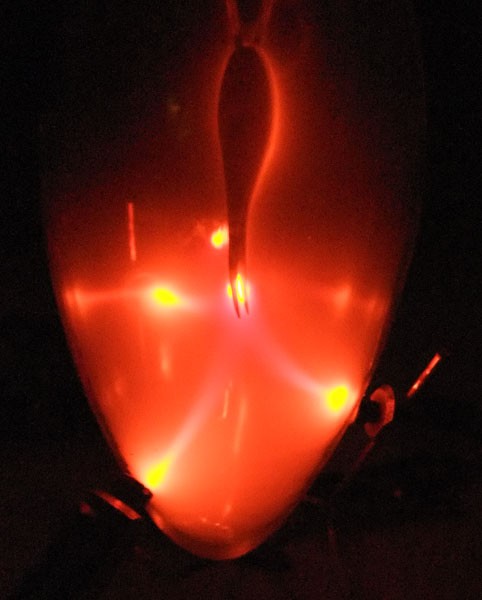

并不是所有的灯泡都能在这个电路里发光，只有那些充填氖气的特殊灯泡才能产生辉光放电，形成漂亮的等离子流。我用的灯泡发出的红色辉光像蜡烛一样闪动，不同种类的灯泡可以产生各种各样的效果。: }# X l; H. D7 c* K7 A
/gkimage/7h/tl/vp/7htlvp.png

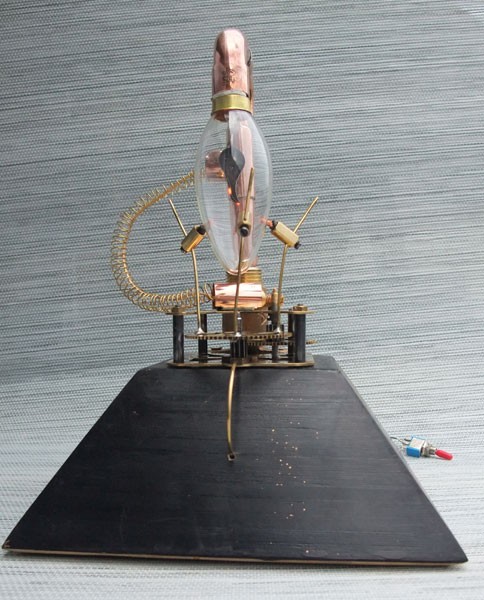

高压线圈的输出线连接到灯泡的中心触点，灯泡外面的三个机械臂接到地线上。) C4 N! X. t' h; }; C/ u" b/ T
7 实现你自己的外观设计！
$ {4 z7 x1 [3 I5 i) |$ r灯泡正常发光以后就需要想出一个够漂亮的的整体设计来搭配它。
. O0 v, N" e( p. f2 I, V1 K
3 r# F1 j/ j. D/ S
/gkimage/h2/n0/mc/h2n0mc.png

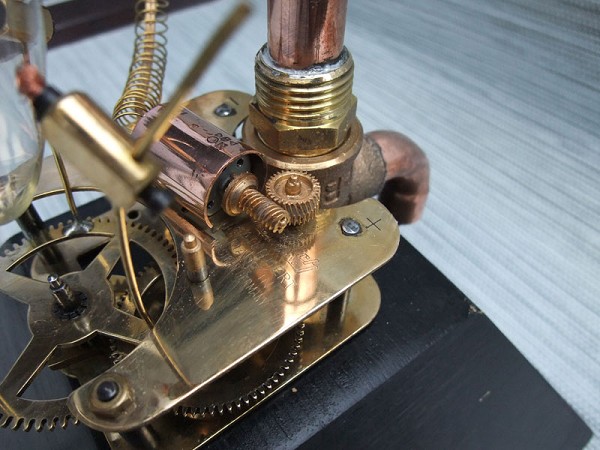

我从旧时钟里拆出了一套减速齿轮，然后用CD机里的小马达驱动它。
8 J8 c8 s# M; ^! ~1 z" A, P
/gkimage/nj/nk/0g/njnk0g.png

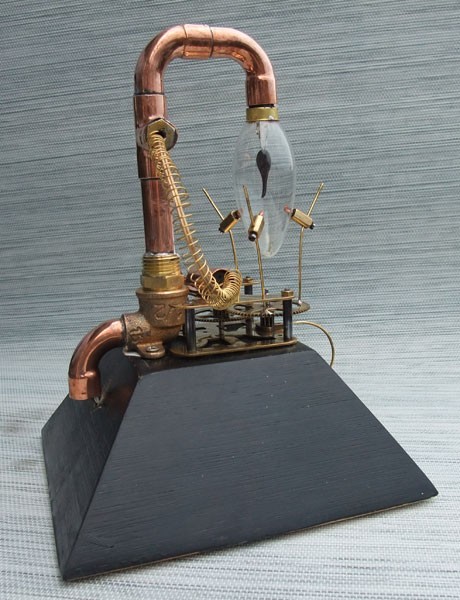

所有的部件装在一个翻过来的碗上（电路在碗里），然后就搞定了三束旋转着的等离子流！下一步我计划增加转速控制单元和等离子体功率控制部分。译注：灯泡的中心点到电路板输出有400V高压。。。制作和展示都要注意安全。
