' o# \8 v1 ?4 y! d  dDIYer:微笑的小鸭制作时间:一天制作难度:★★★★☆GEEK指数:★★★★☆暑假到了…在家无聊得蛋疼了……翻箱倒柜去图书馆借了本《小型电子监探装置DIY》书，看到很多很有意思and很坑爹的DIY作品…这是其中之一，日后还会发的…简单介绍下原理：通过红外通信的设备是把信号加载到空白的红外载波，再通过接收器解码还原。此设备是通过x个红外二极管发射空白的不携带任何信号的载波，导致接收器无响应…达到干扰其它以红外线正常工作的设备：电视机遥控器，任何红外遥控设备，相机自动对焦系统，红外无线话筒，带夜视功能的摄像头（这个不是干扰，只不过只能看到个很亮的光球，像个发光的超新星一样……）上面的看的一头雾水？那我做个比喻，假设你跟一个盆友在聊某个感兴趣的话题，旁边却有个人拿着大喇叭大喊着一些毫无边际、乱七八糟的话语，那你说你还能跟你的盆友正常交流么？很明显不能…（要是你们还能正常交流，我只能表示压力很大……）
6 h7 J: j) y0 k" S8 w双向电梯
/ Q# T9 z* U# c  ^; J4 A1   材料与工具2   焊接电路3   组装3.1   打孔3.2   3.2连接二极管与电路3.3   3.3总装4   使用说明5   DIYer签到处
1   材料与工具○ 红外发射二极管若干（建议为两个。多则干扰范围广工作时间少，少则干扰范围窄但是工作时间长）○ 拨动开关*1○ 5K电位器*1○ 电位器旋钮*1（选）○ 9V层叠电池*1○ 9V电池夹*1（不介意可以直接焊在电池上）○ 4.7KΩ色环电阻*1（1/8瓦足矣）○ 10KΩ色环电阻*1（1/8瓦足矣，too）○ 0.001uF瓷片电容*1○ 555时IC*1○ IC座*1（选）○ 2N3904晶体三极管*1○ 万能版*1（面积自定）○ 塑料盒*1（可容下电池+电路+开关+电位器）● 1.2制作工具● 烙铁及耗材● 台虎钳（选）● 游标卡尺● 电钻（钻头）● 镊子（尖、直头）
+ U+ p  {. `& p$ W- U0 n) x* |2   焊接电路

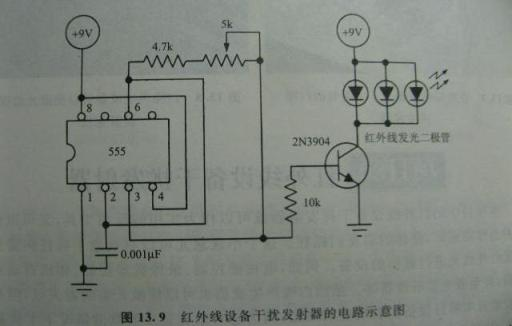

/gkimage/k5/tq/is/k5tqis.png

注：除非你有牛掰的焊接设备和一流的焊接水平，不然还是得遵守“先焊低矮的原件，再焊高大的原件”这一真理……
4 _; b3 S# O2 Z

/gkimage/my/2x/99/my2x99.png

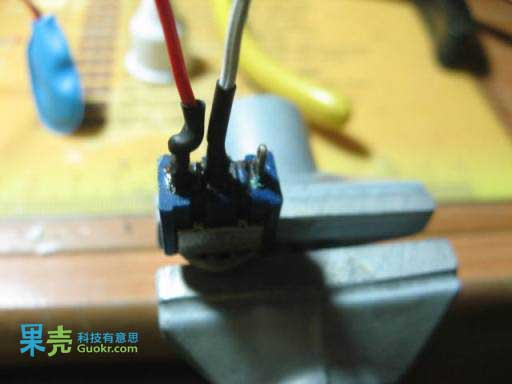

先焊接电源开关：我个人来说还是习惯把开关接在电源正极……
6 }1 g: c3 h* V0 m

/gkimage/d7/ii/pv/d7iipv.png

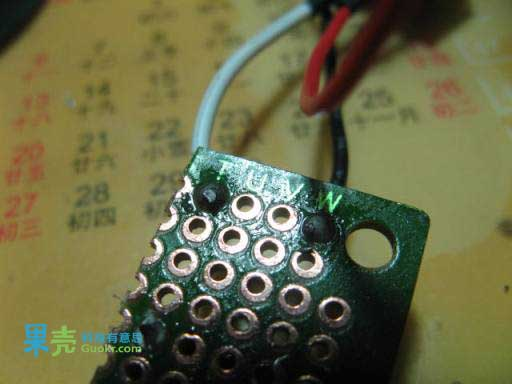

将电源接入万能版，准备搭建电路。（建议在板子上涂抹一些助焊剂或焊锡膏，这样焊接起来会更方便。）

/gkimage/6t/8a/0j/6t8a0j.png

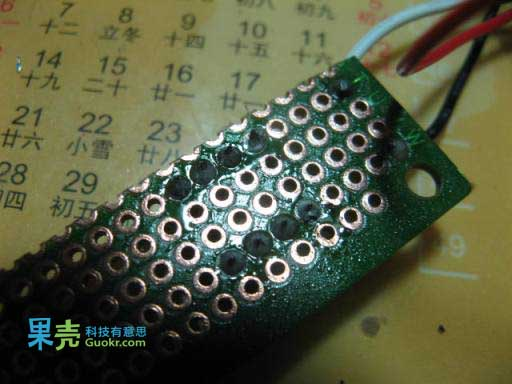

先焊好IC座。IC座的作用在于可以避免因焊接时温度过高和意外造成的事故对IC造成的伤害。还有一点作用就是IC坏了的时候也方便更换。
8 Q, m3 O- A- q

/gkimage/od/p6/5h/odp65h.png

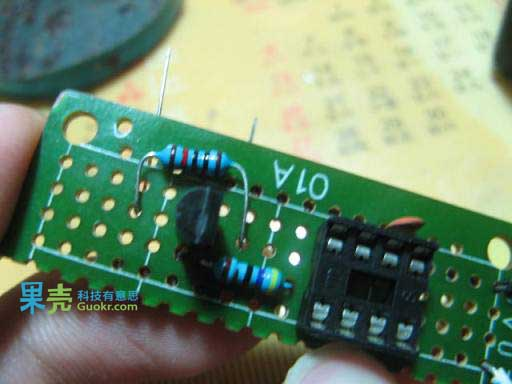

焊接好“低矮原件”——两个电阻，一个三极管，一个瓷片电容。实际上原件就这么多了……注意焊接时间不要过长（焊接时间指你的烙铁头从开始接触原件的那一刻开始，到你的烙铁头离开原件的那一刻止。），防止烫坏原件，一般保持在1.5秒左右为宜。若这个时间内没有焊好的话，不要继续焊接了，让烙铁头远离原件，等到原件冷却后再继续焊接。（可以用指尖试触来确定温度，用嘴吹或用风扇吹来降低温度。）

/gkimage/vu/g8/lm/vug8lm.png

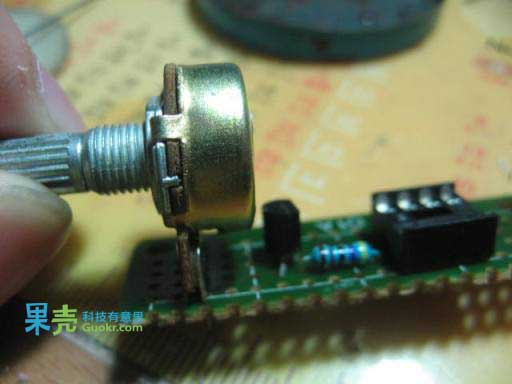

焊接好电位器。（高大原件）
6 H. }- k  t9 j1 v3   组装3.1   打孔

/gkimage/j6/1e/ow/j61eow.png

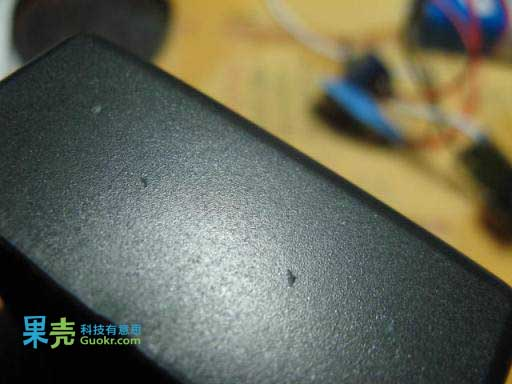

先用镊子定位孔的位置，防止钻头打滑戳伤手指。（建议：孔的直径大于3mm的时候，可以先用3mm的钻头打个小孔，再用你需要的钻头打大孔。）

/gkimage/uz/5t/2z/uz5t2z.png

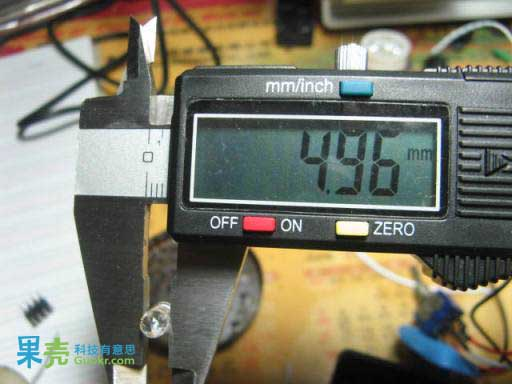

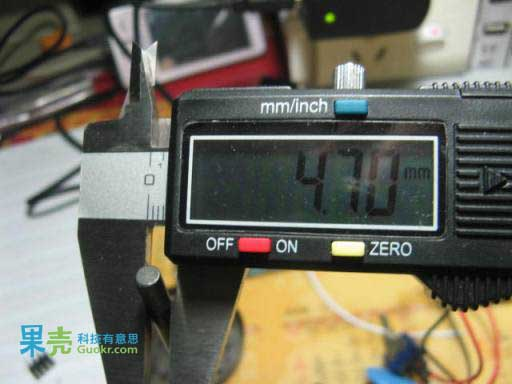

二极管直径为4.96mm。
: y5 b  ]( _# \

/gkimage/yi/e3/az/yie3az.png

我的最接近这一尺寸的钻头为4.7mm，没办法了，还得用镊子扩孔……
2 ?( [2 U% L9 o0 U& q0 a

/gkimage/1d/bt/uh/1dbtuh.png

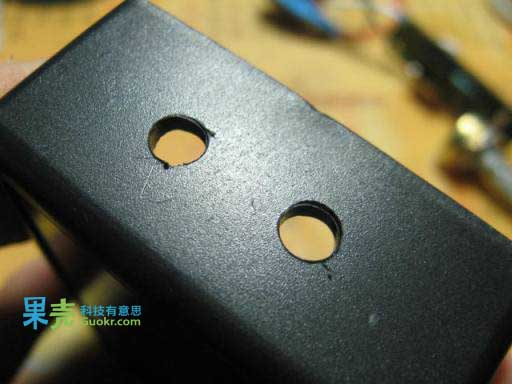

开好原始的孔。准备进行扩孔作业。

/gkimage/cr/c0/0x/crc00x.png

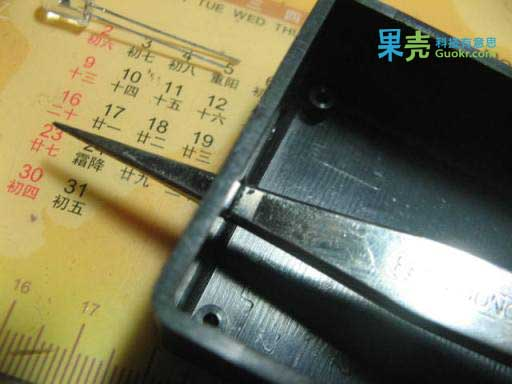

神器出场，开始扩孔：用力把孔稍微扩大一些，同时要注意不要太大了，不然LED就会掉出来的！【别戳伤手指了！】

/gkimage/ks/6y/ly/ks6yly.png

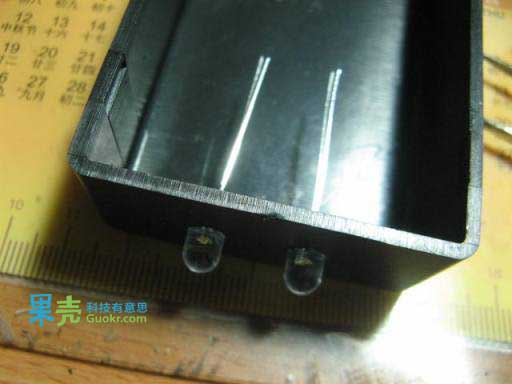

二极管成功放入！！！
) {( u! [  {) w0 J

/gkimage/i7/em/9l/i7em9l.png

电位器与开关的直径一个是6.86mm，一个是5.73mm。

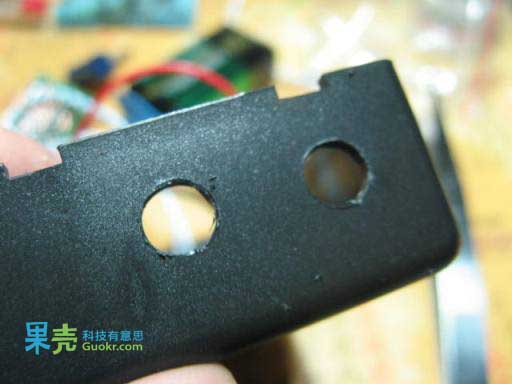

/gkimage/1f/o9/fy/1fo9fy.png

开出两个孔（神器依然得上场，扩孔）。
3.2   3.2连接二极管与电路

/gkimage/wh/88/8c/wh888c.png

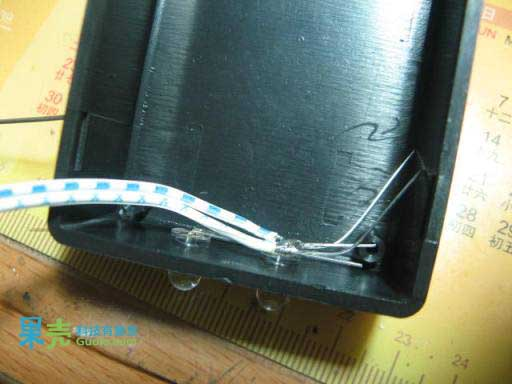

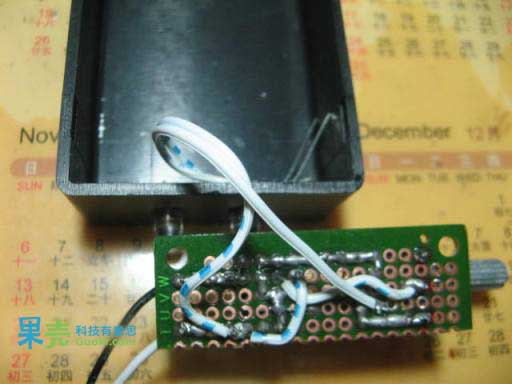

引出二极管的电源线。准备于电路相连。

/gkimage/o9/bz/o5/o9bzo5.png

与电路连接好（注意正负极）！
3.3   3.3总装

/gkimage/u7/fj/wm/u7fjwm.png

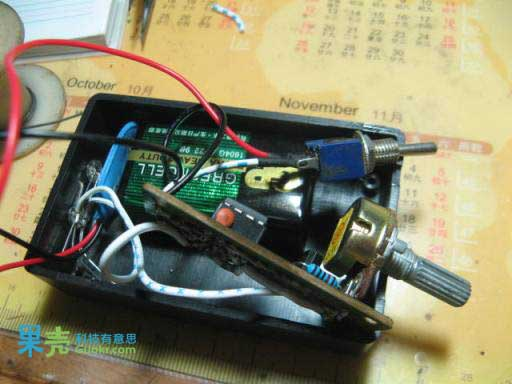

大概规划一下如何放置，避免手忙脚乱。同时要注意不要让电路短路了，那样后果很严重……

/gkimage/2d/f5/12/2df512.png

开关与电位器都完美放入！

/gkimage/ze/iy/x4/zeiyx4.png

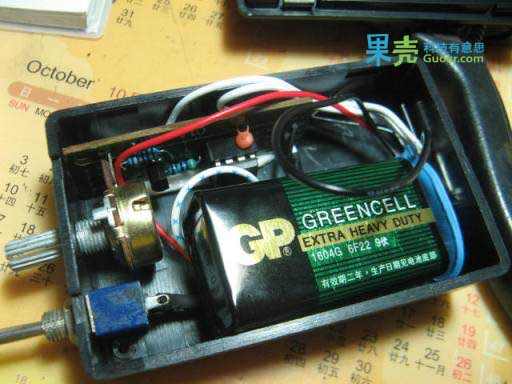

再来一张内部结构图。
: E$ y; |' W1 W4 ~9 N2 g: j5 J/ i

/gkimage/p4/ia/pf/p4iapf.png

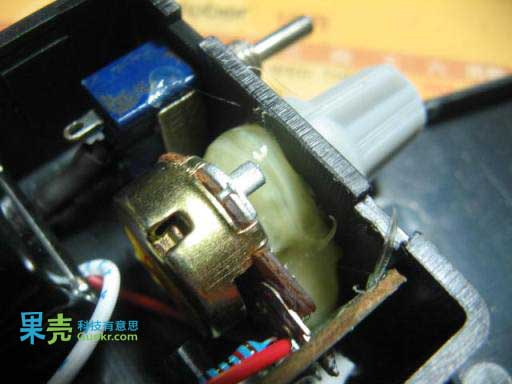

发现旋转旋钮的时候整块电路会晃动，于是打了点热熔胶起固定作用。

/gkimage/rc/l7/ji/rcl7ji.png

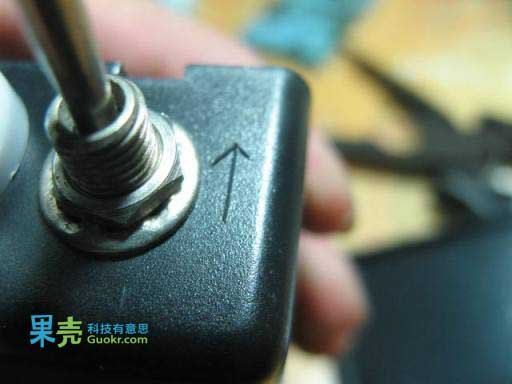

标识一下开关，向上拨动是打开电源。

/gkimage/m0/63/qy/m063qy.png

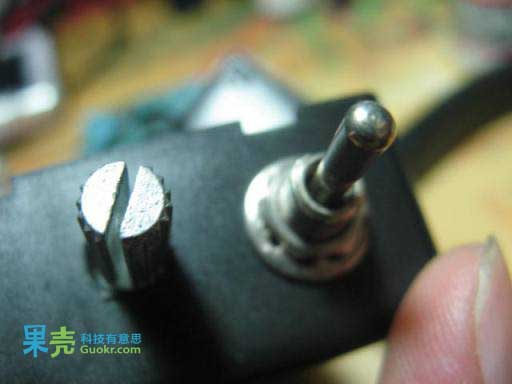

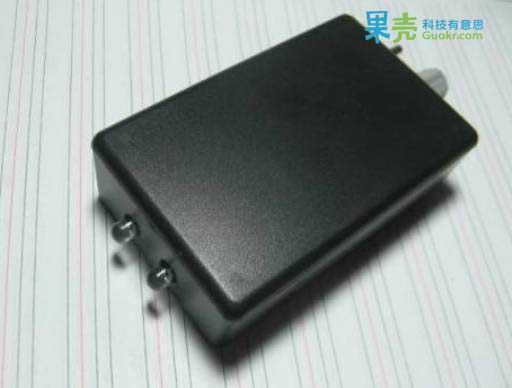

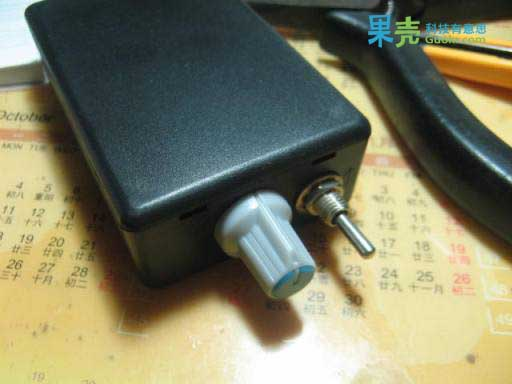

电位器再加个旋钮，整体感觉更专业、更漂亮。至此完工！

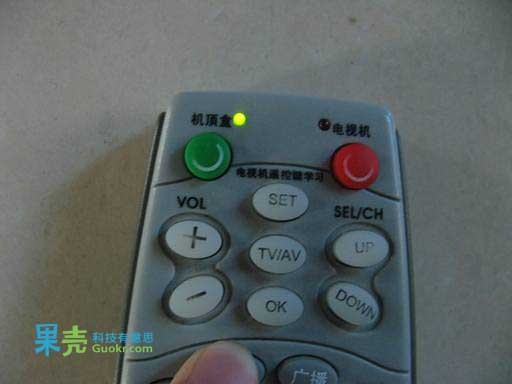

0 J$ X- T& j( g) U. P4   使用说明打开电源开关，然后一手不停地操作遥控器，一手缓慢的调节旋钮。此时遥控器仍然是有效的，因此要调节发射器的频率，使其恰好能够覆盖你的遥控器的信号！当遥控器发出的指令无效了的时候，就应该停止调节，然后关闭电源开关，准备恶作剧！测试视频传送门：
0 W+ [. [2 F% k# M2 y1 [

/gkimage/oq/l0/cv/oql0cv.png

附：视频中出现的遥控器按下按键灯会亮，视频中也可见。
$ @2 q+ x/ ]# K' K' {5   DIYer签到处
0 z" Z/ e2 H" \4 ~+ k( ~) G& H果壳DIY站QQ群：132647923（加入时请报上你在果壳的个人主页地址，以防广告ID）
果壳DIY站微博: http://t.sina.com.cn/guokrdiy
