燃放烟花爆竹，既污染空气，让PM2.5爆表，也存在安全隐患，果壳网并不提倡。但作为一个传统民俗，仍有不少人仍认为烟花朵朵和爆竹声声才能烘托年味儿。那么如果一定放，切记人身安全，DIY一个远程电子点火器，确保自己在安全距离之外点燃它们。
本制作涉及高压电，有一定安全风险，如果缺少电子电工基础，请勿轻易尝试。DIYer：卡拉什尼科夫        制作时间：半天        制作难度：★★★★☆        GEEK指数：★★★☆☆用导火线给火箭或者烟花点火是比较危险的，点燃后要赶紧跑。而用电点火的方式则安全得多。但是，目前市售点火装置多为电热点火，有较大延迟。
我一直想做一种简单的高压点火装置，减小点火延迟、减小长导线上的能量消耗。受高手们启发，我制作了一套点火装置，包括点火器和点火头两个部分。
经过实践，我发现这个项目可靠性很高，可以稳定地点燃硝糖燃料。且材料易得，制作简单，结构紧凑，成本低廉（所有材料加起来约40元）。
4 Q6 R3 `6 A: H7 I8 f) |工具和材料电蚊拍        微波炉电容        空气开关        0805电阻若干        导线若干        热缩管        502强力胶        黑火药点火器的制作

远程电子点火器，安全烟火必备

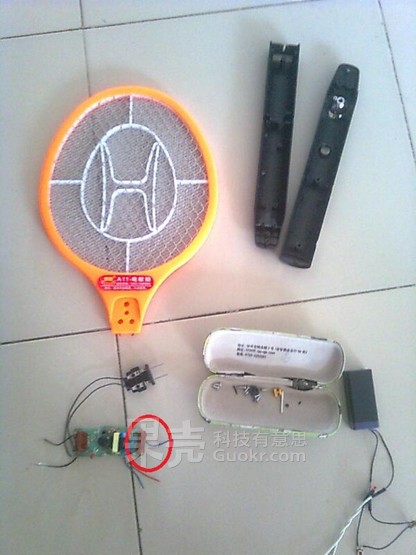

8 m( r+ L* X$ S* B8 y取一电蚊拍（我用的电蚊拍包装上写着1100-2000V）拆开，你会看到如图的电路。
把连接拍网的红色CBB电容去掉（图中圈出的），露出两个焊点，在每个焊点处焊接两根长导线。一组导线连接微波炉电容（我用的是2100V1.14uF的，微波炉电容不分正负极，可以随便连），另一组导线连接空气开关输入端。这样就可以把笨重的微波炉电容和空气开关装到外面。

远程电子点火器，安全烟火必备

然后把塑料壳连接拍头的部位的内部赘余部分锯掉，为电容的安装腾出位置。
3 o  E. t5 R4 }8 x5 r" {: B再把微波炉电容夹在两片塑料壳之间，拧紧螺丝。把塑料壳烤软，用力捏，使之卡紧电容，最后用鞋带绑紧。
把空气开关放置在拍柄右侧（因为我的电蚊拍右侧有个手电窗口，是个平面），同样用鞋带绑紧，绑的时候使鞋带卡进空气开关背面的卡扣内，这样能更牢固。

远程电子点火器，安全烟火必备

* U  l  ~9 F! x6 Y0 K+ d在空气开关输出端接两根带鳄鱼夹的导线，用的时候方便连线。

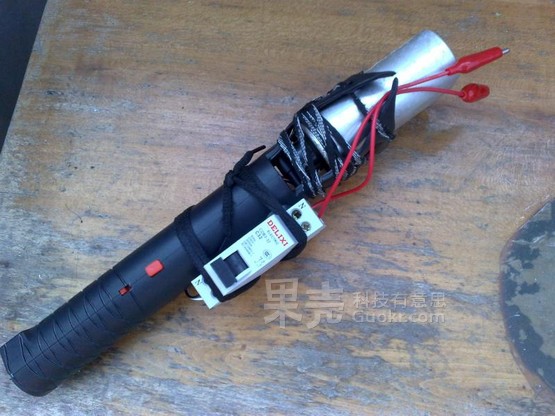

这样，整套装置就完成了合体，结构紧凑，使用方便，因为是用鞋带捆绑而成，也方便日后拆开检修。它最大的优点是点火延迟很小，对导线和电源要求低。
此时，打开电源开关，按下充电开关，就会听到一声细长的“吱------”声，这是电蚊拍给电容充电的声音，充电5~10s扳动空气开关即可输出高压。
) g) m8 X3 a9 H/ J需要注意的是，微波炉电容内整合了一个10兆欧电阻，它会一直放电，因此最好在充电过程中触发空气开关！
- E1 t$ }5 D( [+ H: ]- M& f: Q3 s点火头的制作点火头是发火部件。首先把0805贴片电阻焊接到双股细排线上。
- S3 e7 q9 S$ a" ^+ l  p3 o3 y& `提高焊接成功率的小技巧：先把排线（网线也行）一端剥出约1.5mm的铜丝，用指甲拧紧，再把焊锡点到铜丝上（只点一面），再把铜丝带焊锡的一面扣到0805电阻两端，用烧红的电烙铁压一下就能焊住。
6 b1 ~) L1 E' n, o2 P3 Z; O  W% T

远程电子点火器，安全烟火必备

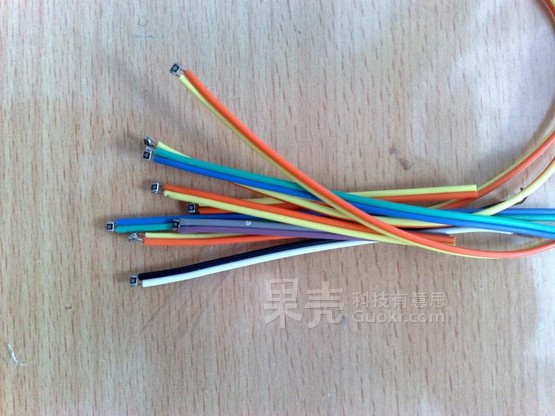

; W9 x$ f8 v  u4 N' m6 s* a焊好后，在502中蘸一下，迅速甩掉多余胶液，即可在电阻及焊点处形成一层保护膜，防止药剂对电阻或焊点的不良影响。这是我做好的一把。
9 ^5 j# @0 \7 J& M8 x$ ~- o" [! V+ j

远程电子点火器，安全烟火必备

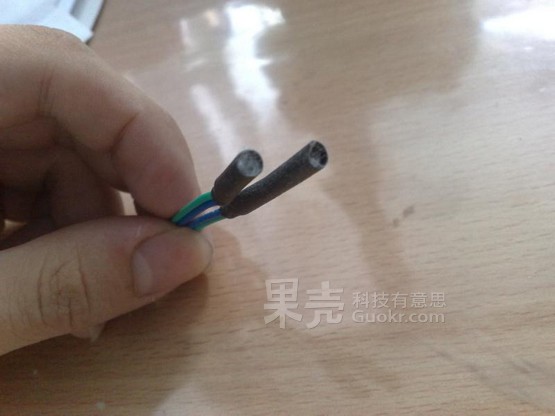

) y5 V# G# f6 [; e有了它，就可以进行下一步改进。剪一段长约2cm的热缩管，将超小点火头插入管内，用打火机烘烤热缩管下端使之缩紧到导线上，然后回抽，使0805电阻位于管腔底部注意，千万不能让热缩管包紧0805电阻，否则不能点火。

远程电子点火器，安全烟火必备

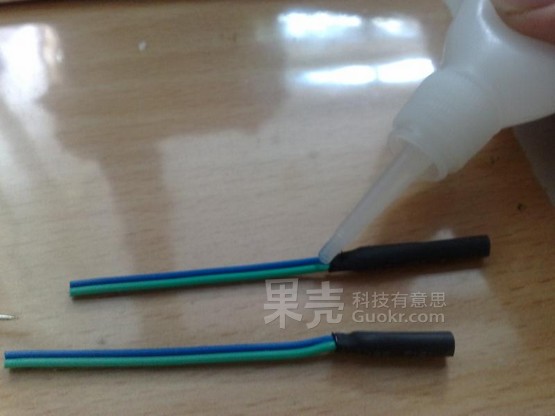

4 g. d6 ~6 e: a然后在间隙处滴加502密封。

远程电子点火器，安全烟火必备

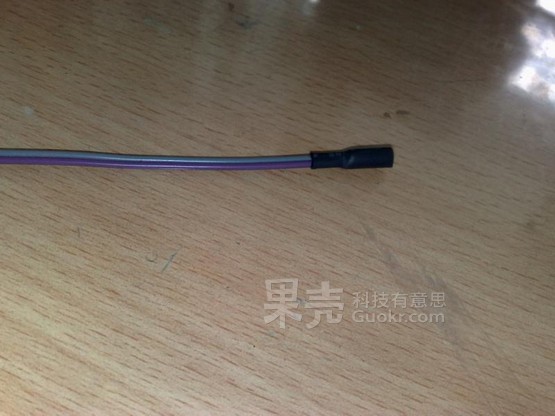

' L; a1 `6 B+ G4 N- J' G倒入磨细的黑火药（可从烟花中拆），使之没过0805电阻，管口塞一层薄薄的棉花防止药剂倒出。
这样，一个点火头就做好了。通过长长的电缆接到第一篇的点火器鳄鱼夹上，点火器放电后点火头瞬时喷火！
这种点火头优点是：

点火后，热缩管受热收缩，易于火药排出。        基于0805超小点火头制作，适合高压点火，也适合电热点火。一头两用。        可灵活改变点火药数量和种类，进而改变点火能量，满足不同的点火需求。
" M; X' t- [5 y# F3 l1 V: W. a

实战效果

远程电子点火器，安全烟火必备

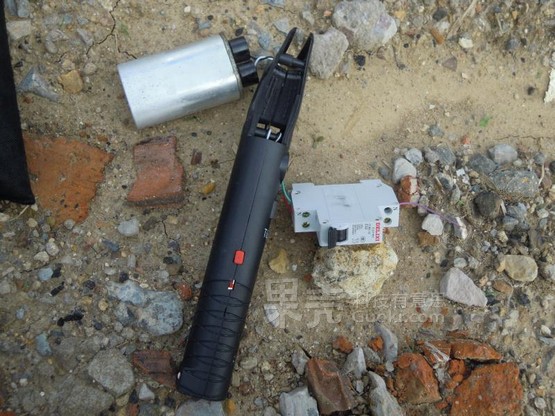

$ y* w1 a2 j( X% V! j2 ?& C, C实际点火效果
8 q" e- H, @; D经我几十次试验，这套装置点火非常可靠。仅有一次因点火头制作工艺问题导致不发火。
视频中发射的是我暑假制作的火箭，虽然火箭堵头喷了，但点火是很成功的，延时很小。

远程电子点火器，安全烟火必备

远程电子点火器，安全烟火必备

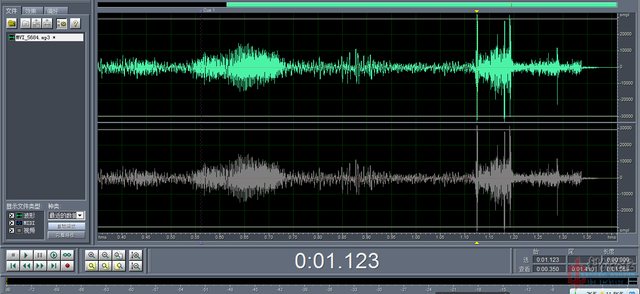

# m9 `: S; [' C$ _0 \这是我用CoolEdit显示的录音波形图，从0.750s处“点火”话音落，扳动空气开关，到1.123s处火箭喷气的声音发出，仅经历0.373s。当然，这只是粗略估计。

7 |/ g) _1 k8 z/ g1 M6 I: }p.s.燃放烟花爆竹不利于环境保护，而且危害健康，能不放的话还是别放了吧。
