DIYer：康康康湿傅        制作时间：2011.11.11-2012.11.11        制作难度：★★★★☆        GEEK指数：★★★★☆继去年的MK1盔甲后，发现传统实体特效工艺的重要性，从零开始学习，做一身相对完美的MK3盔甲。
' p( C" w" g* W$ L积累经验用来执行蓄谋已久的原创计划。
6 i8 S  h5 m1 l$ h9 e资金来源：工资。        时间来源：下了班。        人员来源：我一人，朋友帮忙，非团队。        目的：闲的蛋疼哄自己开心。        我：文科，美术出身，不宅。不玩静态 1：6等微缩模型，纯等比机甲控。08年看了第一部钢铁侠，片中MK2的美感和妮妮的气质存在了我深深的脑海里，但官方的金属头盔要4k大元，对于刚毕业的我一个月工资都买不起啊，而且比对后发现型体根本就各种错，马上萌生一身盔甲的念想…但苦于什么都不会，一直在摸索。
很多朋友一定很有同感：搜索不知道该搜什么，了解后又不确定是否靠谱，靠谱了又因为各种问题迟迟无法开工或进度艰难。于是我试验各种中英文关键词，每天蹲点挖掘各种论坛神人教程，看英文看到要吐，每天要看两遍以上原片，逮着花絮的几个镜头反复看到天亮，就是那种远远地看着深爱的姑娘，但就是不敢表白的状态。
就这样一直持续到11年的春天。那一年有老男孩、老罗的海淀剧院演讲，n语惊醒沉睡的我，再也耐不住寂寞，我必须要出手了！搜到一篇国内COS的盔甲教程，但用EVA做MK3头盔效果太差不适合，意外搞出了MK1盔甲，起初只是想做来放在家里哄自己开心，完成后被同事忽悠脑一热穿去公司，火鸟…成就感迅速爆格，看到了那么多的朋友因我而重燃小宇宙，开始追寻被遗忘的梦想，我发现DIY不是一个封闭的行为。
MK1因工艺材料导致效果欠佳，so，11年11月11日，我一个大光棍从上海重归北京，开始了MK3的制作：08-11三年的教训告诉我，想做的不能等，先开工再说。
废话不多说，开始制作！（我也是从零开始，不是权威，都是靠google搜索学来的，很多不专业的地方请专业人士轻拍并指点，谢谢）
双向电梯
1   复制自己        2   雕塑        3   翻模        4   喷漆        5   补土，打磨精修        6   头盔切割分件        7   补充耳朵和周围型体        8   再次打磨        9   刻线        10   上螺丝        11   电子机械        12   后记 1   复制自己材料：石膏绷带、模型超硬石膏粉、凡士林、保鲜膜、胶带、纸粘土        工具：医疗剪刀、剪刀、脸盆、热风枪、行李绑带、毛巾、一次性手套、铲子为了让头盔尽量贴合我的头部，需要先复制自己的头部。因为头盔越小，全身的比例才越完美。

/gkimage/ag/zu/e6/agzue6.png

先培训朋友，由于他们都是零基础，所以为了我的安全还是要花点功夫让他们彻底搞清楚基本流程、具体操作、还有应急方案。

/gkimage/32/hm/ud/32hmud.png

找最高点，画出分模线。
为了方便翻模，剃了光头。抹雪花膏，贴保鲜膜的目的是为了防止毛发被石膏黏连。（因为头盔只需要我的头部草模，不需要细节，所以并没有使用藻酸盐翻模）

/gkimage/ek/gx/nf/ekgxnf.png

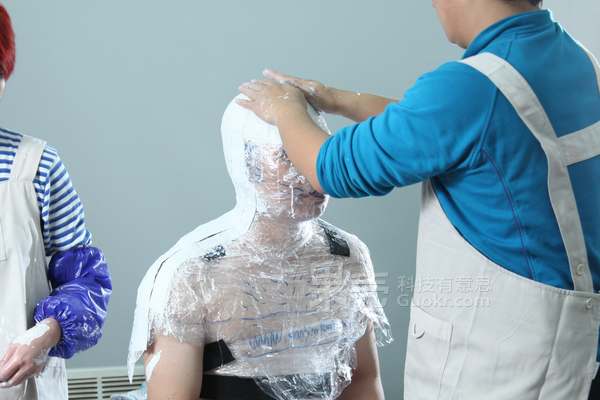

贴好石膏绷带。

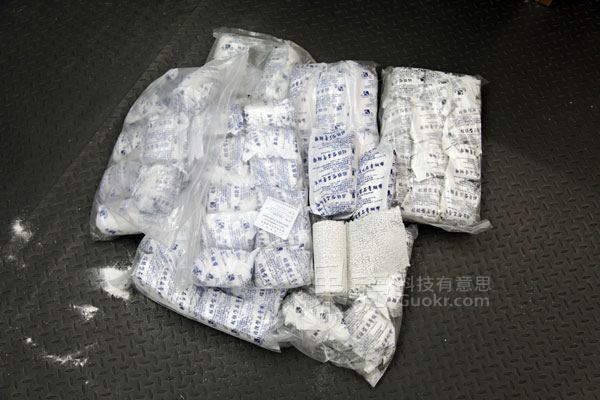

/gkimage/hk/9g/2w/hk9g2w.png

石膏绷带很V5，入水后充分吸收，轻轻抻开，敷到表面后轻轻抚平，让纱布空隙消失即可。
9 k5 C1 u% i, i( n2 |) A为了结构牢固，我一般都做到4-5层平铺，并夹杂2-3层的加强筋。
+ Z$ m; V& ^5 u6 [

/gkimage/bo/06/u1/bo06u1.png

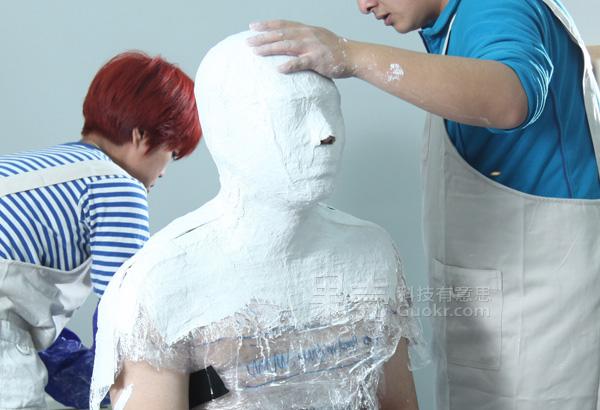

这是贴一层木有加强筋的状态，鼻孔留出即可，也可以插管，比如说喝奶茶用的那种粗管。
- M" m, e& _- N& |6 j

/gkimage/ls/jz/b7/lsjzb7.png

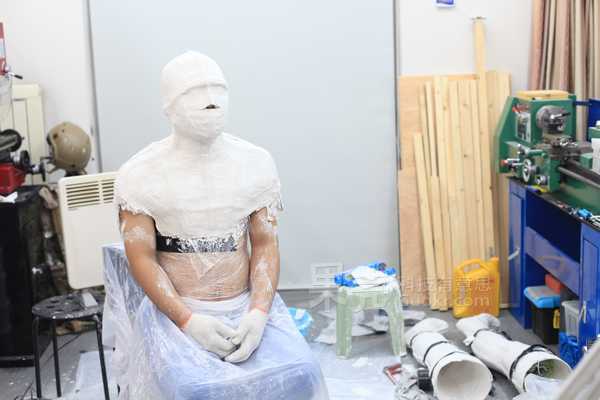

这事完成后的状态，静等石膏固化ing，大家能看出加强筋了吧？
) O& i8 {4 n) E. V6 T包裹保鲜膜很闷，但是石膏绷带很凉，所以并没有感觉闷热，反而会觉得冷。

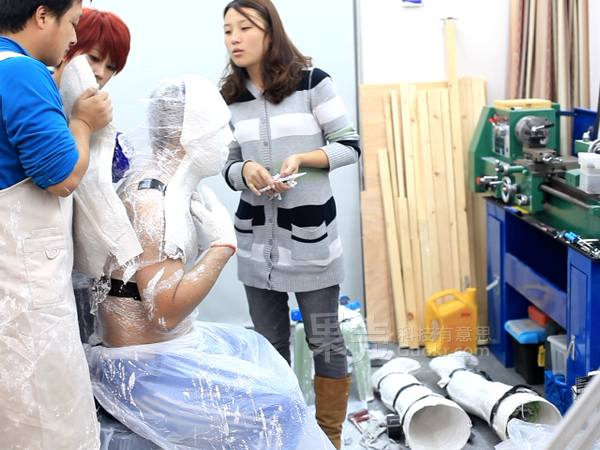

; e0 l5 r$ ~% W# @) G需要特别注意的是：头部不要随便尝试，要做好足够的心理准备。我是找的身边完全不会手工的朋友来帮忙，整个过程持续了4小时，这段时间，你的命运就掌握在他们手中。 被翻模的部位几小时不能动，疼痛难忍啊。刚开始，我以为腿部是最痛苦的，后来才发现，躯干翻模才痛苦，我的腰到最后就像是要断了一样，所以不得不中途开模休息，然后重新扣回模具继续。要尝试的同学，请做足功课哦。

/gkimage/xy/yb/r4/xyybr4.png

开模了。

/gkimage/gk/8g/wd/gk8gwd.png

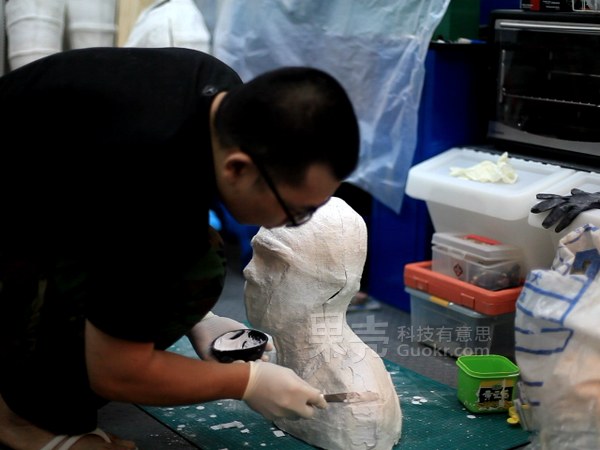

将前后模合并后，用石膏填补缝隙，然后用石膏绷带覆盖。
% p/ g8 M& _& j, A, U

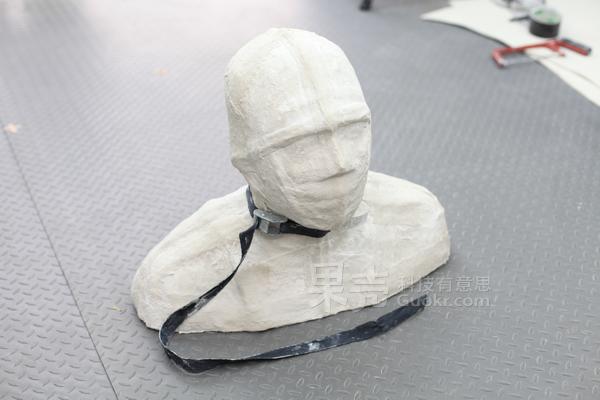

/gkimage/fe/ph/po/fephpo.png

等候几天待我的模具完全硬化。

/gkimage/2m/js/1n/2mjs1n.png

均匀涂抹凡士林。
6 k3 z; J( _) i* W

/gkimage/7w/s3/ti/7ws3ti.png

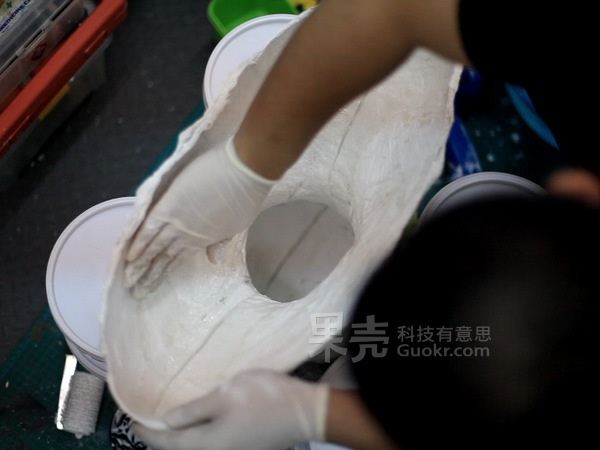

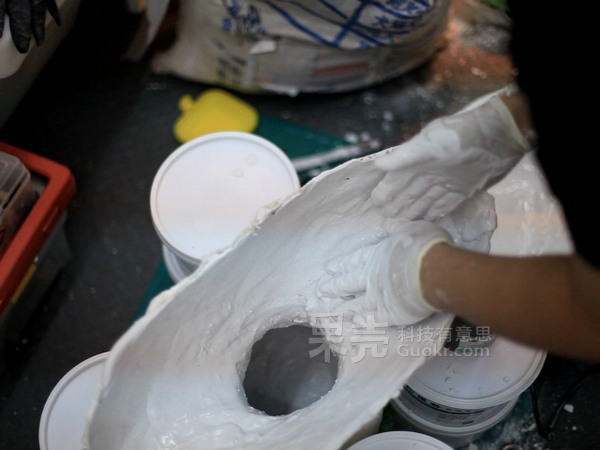

倒置灌入石膏，随着渐渐固化，用手涂抹均匀，中间夹杂石膏绷带增加强度。
. t. D( h$ {* c* W3 u4 X- Z

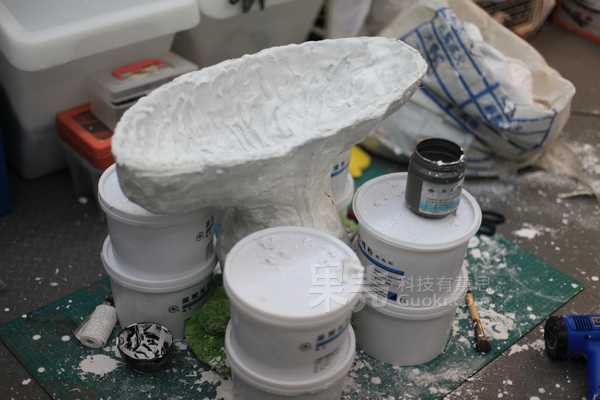

/gkimage/gb/3g/gk/gb3ggk.png

等候石膏彻底固化。

/gkimage/wi/1r/og/wi1rog.png

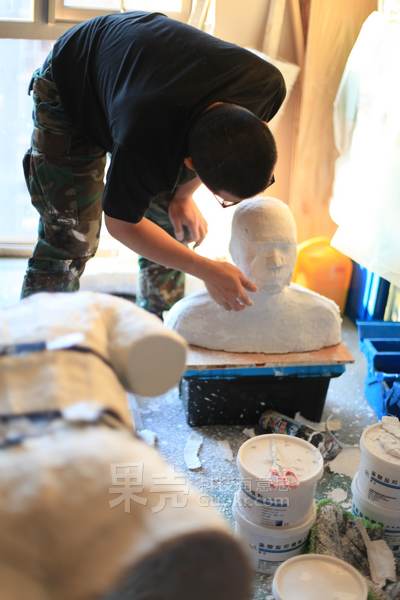

暴力开模。
+ \) Y, ^  \* h! b

/gkimage/tm/qv/ri/tmqvri.png

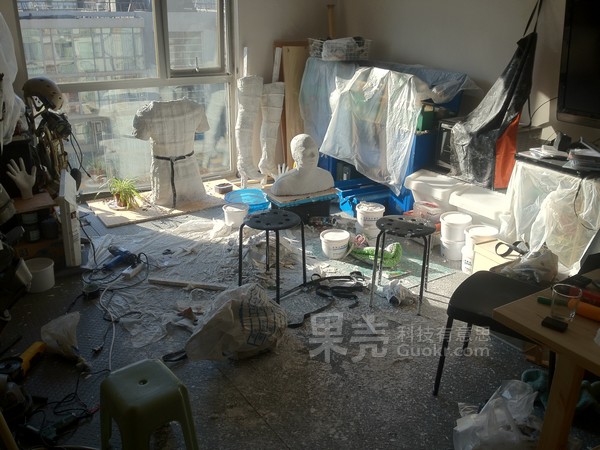

最痛苦的是每天凌晨完工，都要收拾残局，那满地的石膏粉末，白水……崩溃啊~我擦我擦我擦擦擦！

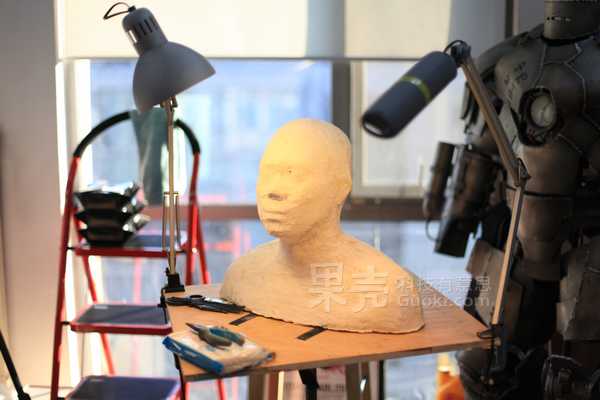

/gkimage/fw/kq/za/fwkqza.png

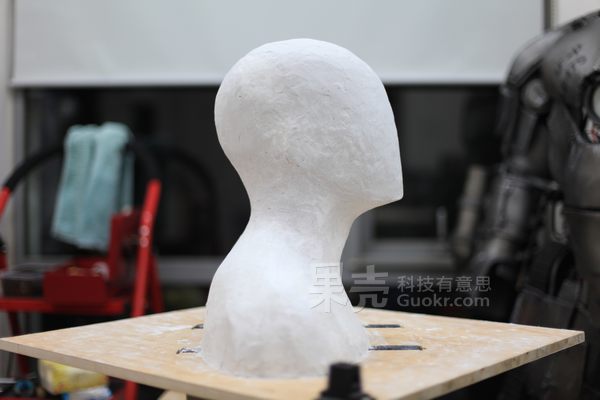

铲平毛刺，刮净凡士林。
2 Q/ T+ w% ^. v

/gkimage/7f/yg/yk/7fygyk.png

用纸粘土把脸糊平，修整光滑。
2 p0 W2 f& J; ~5 v+ y/ m7 G 2   雕塑材料：精雕油泥、充足的钢铁侠图片        工具：雕塑转台、高凳、台灯两盏、烤箱、雕塑工具、十字激光

/gkimage/kb/su/yt/kbsuyt.png

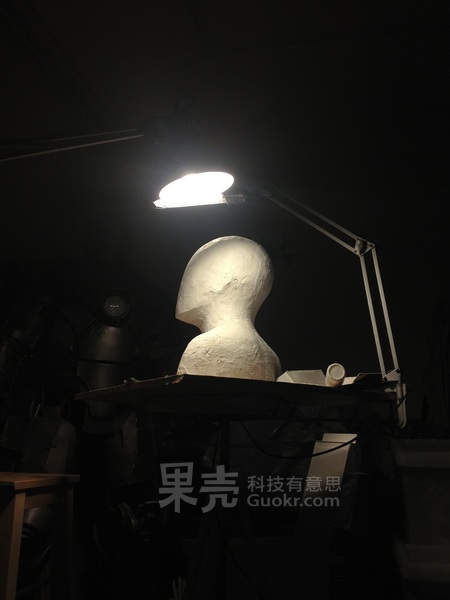

准备好转台，台灯固定在转台上，保证光源稳定。
# U9 W- o1 J2 X4 n6 W) ~

/gkimage/1x/85/bo/1x85bo.png

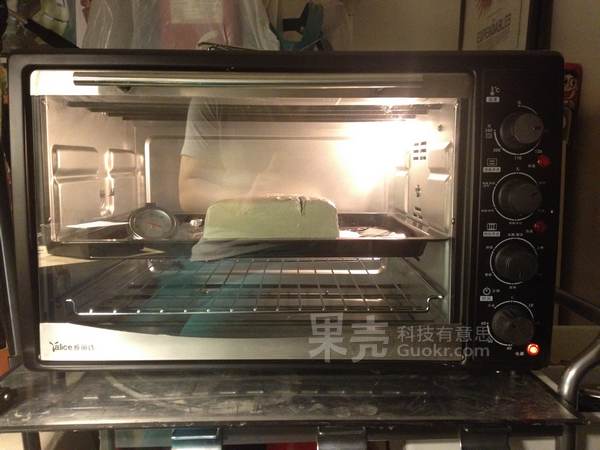

用烤箱融化油泥（由于第一次用油泥雕塑，不知道要用个小盆，结果流的到处都是…）温度不宜过高，80度足以。
0 p: f* D& O* V9 E5 s% C: r# a

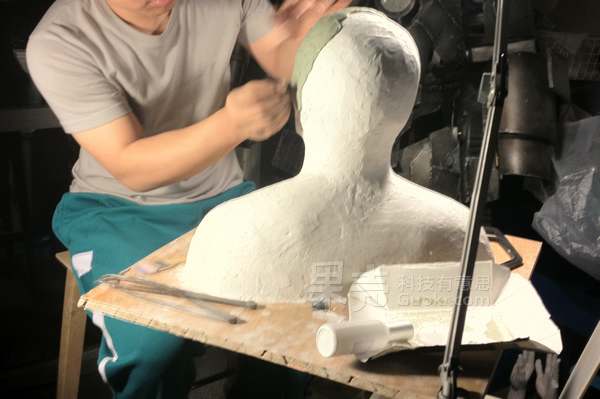

/gkimage/j2/cz/07/j2cz07.png

软化后，玩过橡皮泥的童鞋就知道怎么继续了。
* y) x. m3 b+ M  t

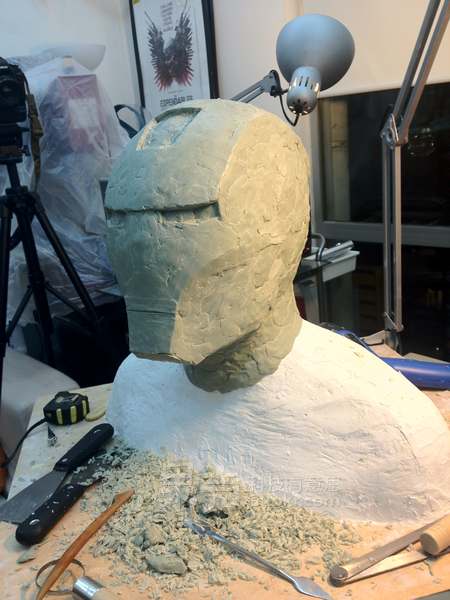

/gkimage/0e/av/lr/0eavlr.png

捏出大型，刮刀刮一刮有点效果了。
$ R6 y/ \4 c6 i+ ?5 t) s. k

/gkimage/l0/ix/08/l0ix08.png

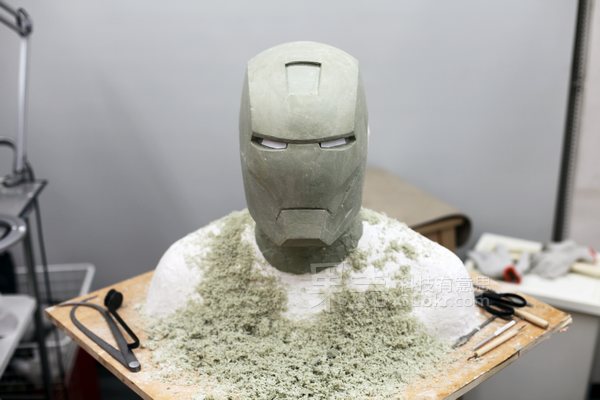

修修补补，加加减减，没有雕塑基础真费劲啊……省略无数崩溃晕厥，好像有点意思了。

/gkimage/n2/91/a8/n291a8.png

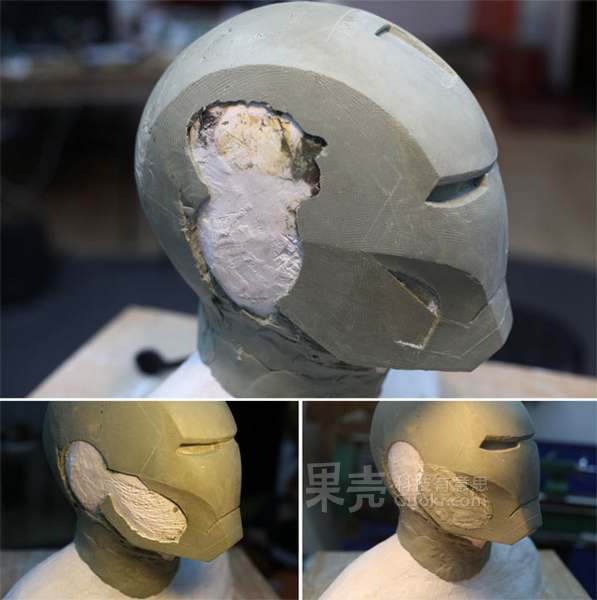

之前忘记了保鲜膜的厚度，导致某些部位油泥太薄碎裂。扒开修理下石膏，重新塑形。

/gkimage/4q/ge/25/4qge25.png

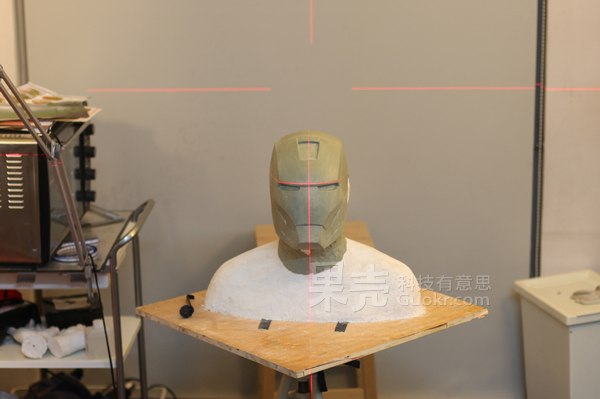

过程中想到如果能有十字激光就好了，淘宝一找还真有，找对称方便多了。
' }& a. z$ l: R& T由于之前的内部有石膏像，耳朵跟后脑不能继续。这个油泥翻模将反复修整并最终定稿。
3   翻模材料：环氧树脂、玻璃纤维、石膏、硅胶、脱模剂、雕塑泥、皮筋        工具：刷子、盆、滴管、舀、搅拌棒、刻刀、剪刀、铲子翻模过程中没法自拍，不过有拍过朋友翻模，给大家参考。
) u' P% o/ {4 j! O: Z

/gkimage/lr/xt/c4/lrxtc4.png

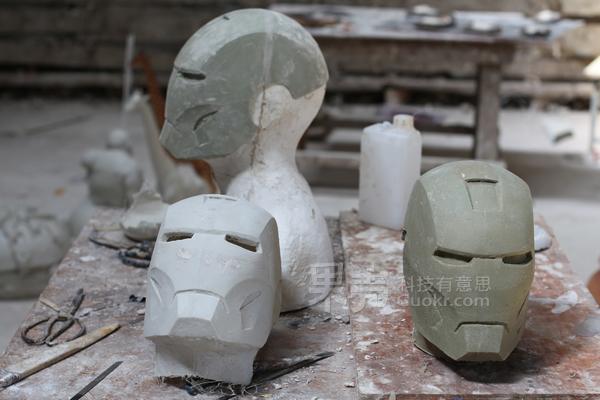

油泥部分厚度太小，没法继续耳朵后脑的部分，所以需要复制一个纯泥稿。
这次实验性翻模共有两个复制品，一个下面要继续的泥塑，一个是玻璃钢试戴稿。

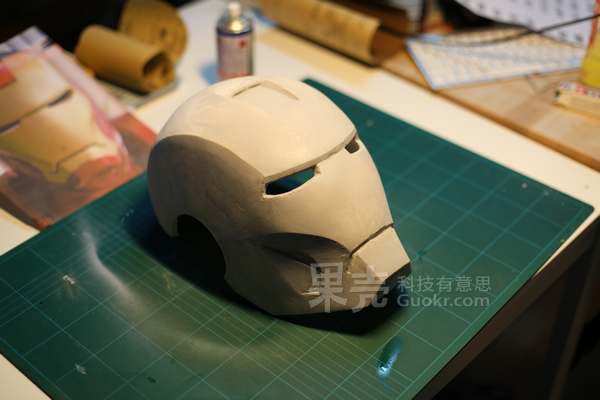

/gkimage/rp/fb/qu/rpfbqu.png

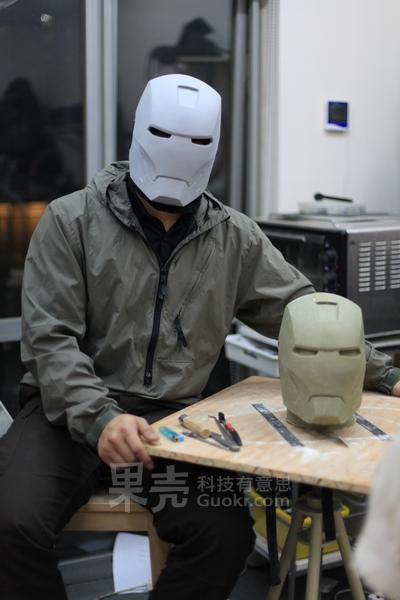

试戴稿简单打磨后看看效果，有些大，最终稿需要改的更小一些。
! z( p+ n3 H+ R! E* ]+ h

/gkimage/gu/m5/bh/gum5bh.png

型体也需要继续努力。

/gkimage/c6/rv/gp/c6rvgp.png

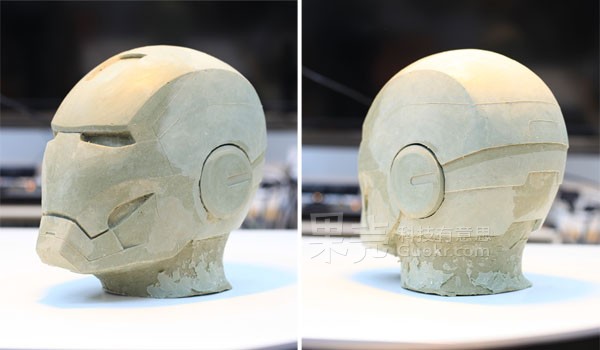

泥塑经过反复折磨，终于完成了所有细节，但是手艺不行，精细度还是不够。
; |- }% `8 D/ {# O- R

/gkimage/6x/q5/ag/6xq5ag.png

按照视频中的方式翻制成模具。
* C+ F% E) |$ ~: v1 I9 n: F

/gkimage/d7/1n/v0/d71nv0.png

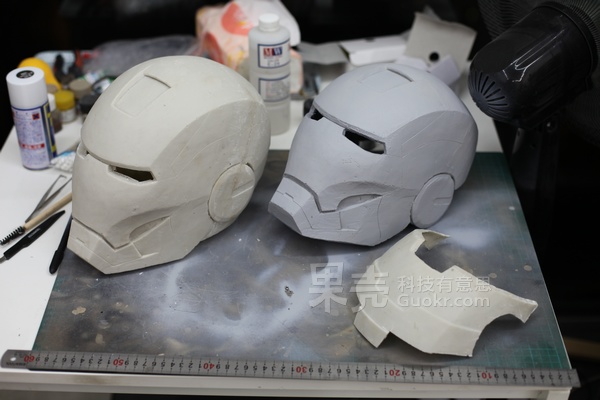

这次仍然出模两个：左边是5mm厚的用来后期精修，右边是2mm薄版用来试戴。

/gkimage/r2/sd/ka/r2sdka.png

试戴版测试没问题，后脑勺也很ok。
4   喷漆喷涂工具：喷泵、喷笔、3m面罩、吸气机、调色盘、转盘、刻刀        材料：罐喷、瓶装漆、稀料、棉棒、遮盖纸

/gkimage/6m/m9/85/6mm985.png

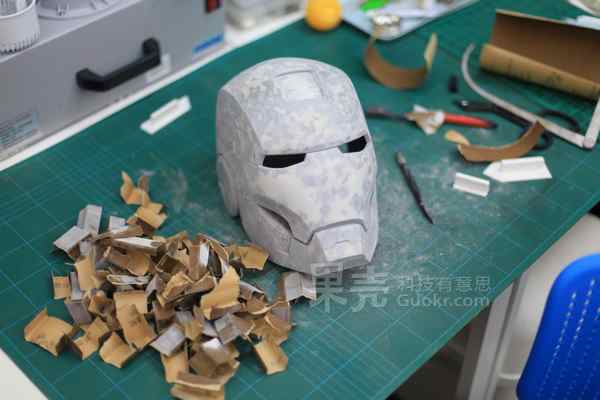

试戴版稍作打磨，拿来测试下颜色效果。
+ _6 ]& j; H: y6 K( l; ^

/gkimage/n3/p3/wj/n3p3wj.png

/gkimage/cc/dp/5u/ccdp5u.png

先给盔体上红色。

/gkimage/h0/5o/f3/h05of3.png

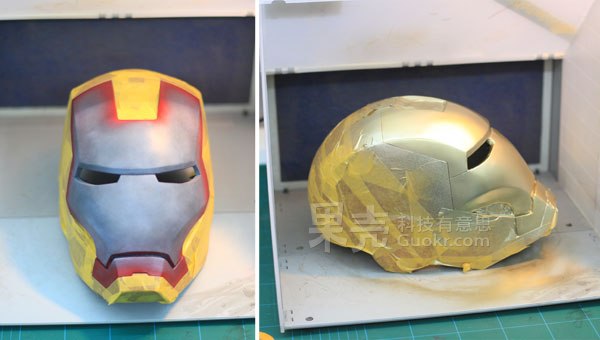

遮盖纸伺候，准备金色。
6 e9 G1 e$ h* I

/gkimage/tx/fk/q0/txfkq0.png

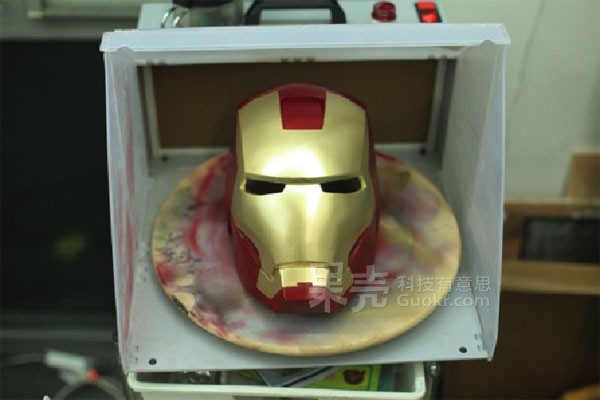

撕掉遮盖纸后。

/gkimage/bs/7t/qs/bs7tqs.png

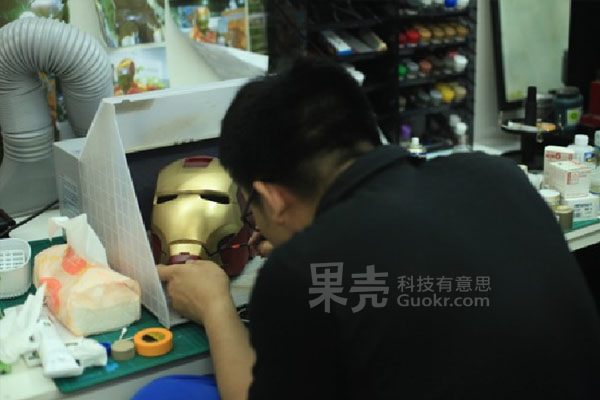

油画色+zippo油来渗线，多准备手纸，哈哈。
3 m$ n/ z& a+ k7 ~& @

/gkimage/ae/6m/8q/ae6m8q.png

刚好赶上妇联首映，凑个热闹。
) J  e$ @: b$ M! V6 i7 L

/gkimage/sc/6z/2r/sc6z2r.png

楼下烤串发现神似唐尼的老外。
" {  E4 R) o) T% ^2 y) a* q* I实际效果发现，红金分割后有一种下巴过短的感觉，这在后期精修中得到了解决，错觉是一个很神奇的东西，明明按照官方设定的分化来，但效果不同，并在后期很痛苦的修改掉了。
  z) _; A& |+ c2 _  _! F 5   补土，打磨精修打磨工具：砂纸（120-1800号配合打磨板）、刻刀、各种锉刀        材料：502、白色模型改造胶条、哥俩好、原子灰

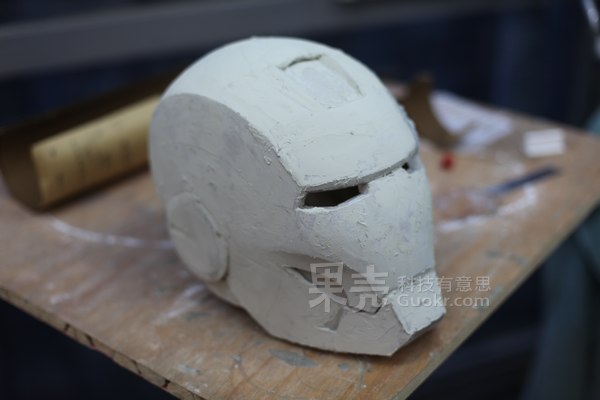

/gkimage/ke/6n/ty/ke6nty.png

整体打原子灰（剧毒）。

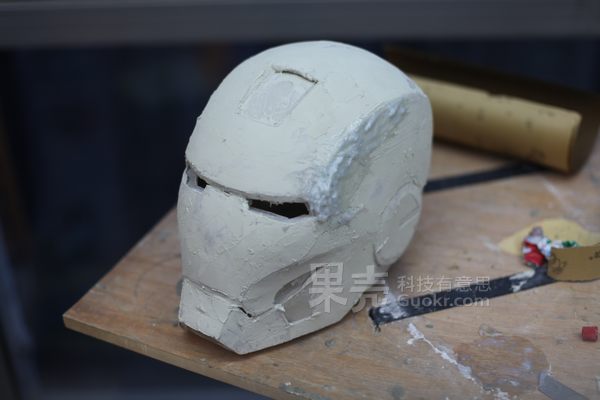

/gkimage/gf/iz/y6/gfizy6.png

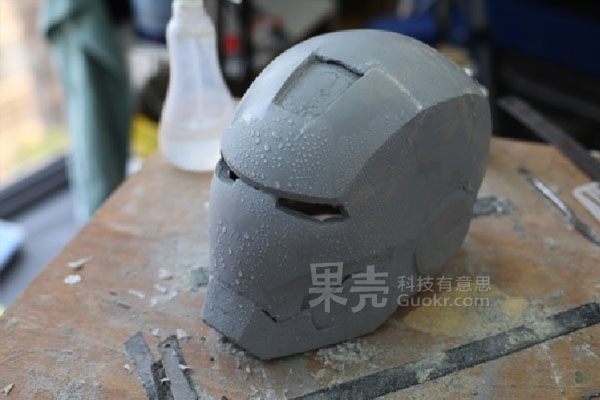

由于左侧太阳穴在曲面上走形，为了防止这些可以发现的不完美，先补上哥俩好：

/gkimage/qq/7w/y2/qq7wy2.png

再补一遍原子灰，固化后喷好补土准备打磨。
想到个好办法抑制打磨产生浮尘：喷水，基本上打磨掉一块砂纸要喷一次，磨起来也比之前要轻松平滑。这下可以不戴口罩作业了，人肉打磨简直太痛苦了,体力磨成耐力,耐力磨成意志力,意志力磨成想象力……
7 N! N0 X8 [6 p  [! x* f

/gkimage/jq/hz/5l/jqhz5l.png

看来没变化,其实修改了很多型体问题，灰色是补土，淡黄是原子灰，乳白是玻璃钢原色。

/gkimage/6i/hk/2a/6ihk2a.png

粗略的修改后，脑门对称了。
, l& e# U0 d. t$ ? 6   头盔切割分件工具：迷你魔微型曲线锯

/gkimage/05/u4/u9/05u4u9.png

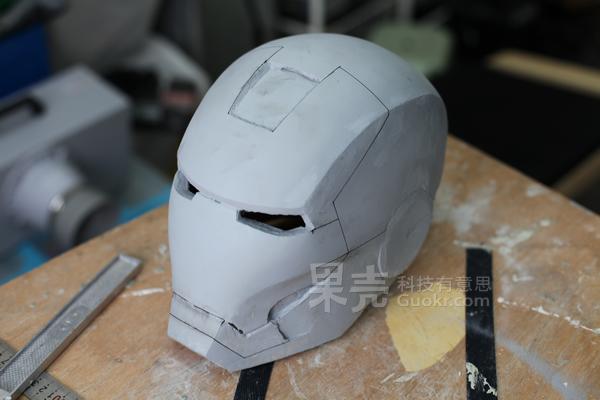

根据颜色测试时候的效果调整下刻线。

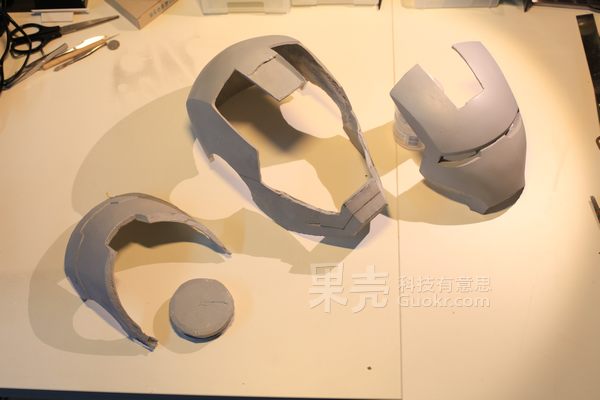

/gkimage/ri/gp/kv/rigpkv.png

没想到曲线锯这么脆弱，到了最后关头断掉了。凑合着用小手锯把剩下的几厘米锯开了，真是不好控制曲线，所以歪了。。。明天拿到新锯条继续分件后脑跟耳朵。（这个是原模，后期的都是从这个翻模，所以分件跟细致程度都决定了复制品的完成度，就不需要重复这些工序了。）
这一晚上又是凡士林又是冲水又是五厘米歇一会伺候着，这娇贵的锯条最后只断了一根。接下来按照前一阵玩静态模型时候学到的知识来做最后的修整。
: ~/ D* z! r+ p4 {' U4 J1 t) _

/gkimage/2o/ac/gs/2oacgs.png

耳朵重造。之前的耳朵就像狗啃的一样，发现凡士林的瓶子尺寸刚刚好。利用瓶子现成的尺寸，简易翻模出两个圆柱，然后车床伺候，铣床搞定凹槽。这俩床本来是为电子机械制作准备的，当时看了电子机械后脑子一热就买了，放家里太占地方，也不常用，已经处理掉了……
: z6 d& w* y0 n  U: Y

/gkimage/s5/5m/ze/s55mze.png

用了一个月的时间，把所有的刻线棱角分线改掉了……
7   补充耳朵和周围型体

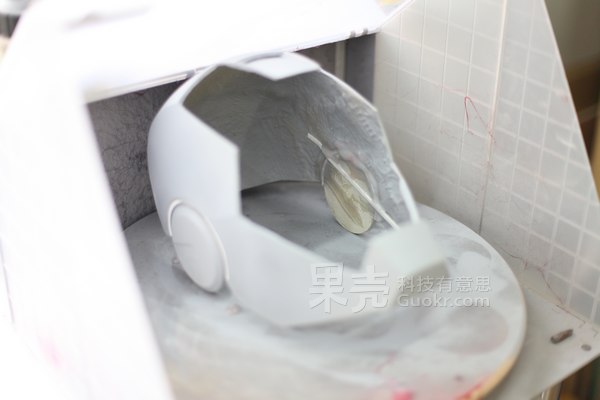

/gkimage/xx/9s/4j/xx9s4j.png

/gkimage/1n/nk/sr/1nnksr.png

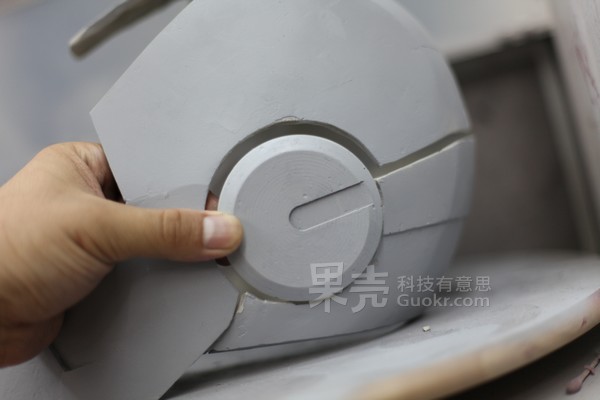

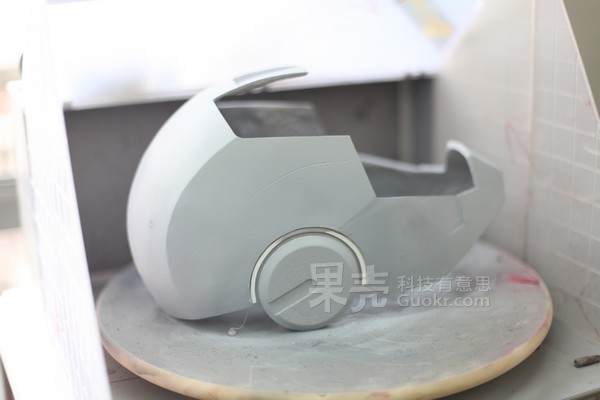

用胶条+502先定位耳朵。

/gkimage/3o/w0/is/3ow0is.png

用各种胶条补出耳朵周围的型体。
& w+ \: `7 V$ C9 ~) o5 C$ i

/gkimage/cq/gj/n1/cqgjn1.png

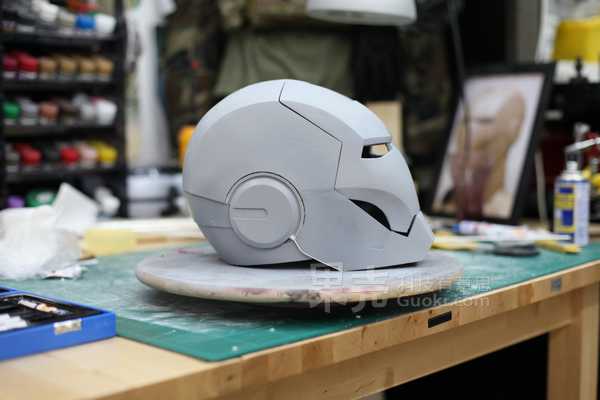

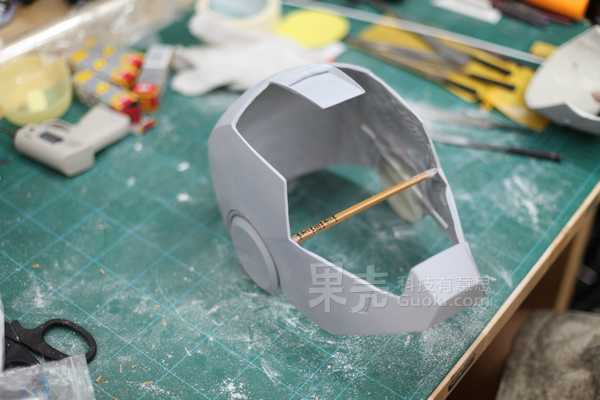

为防止树脂变形，加根筷子。

/gkimage/qp/g5/v2/qpg5v2.png

过程中找了静态模型的朋友来指导了下，学会了胶条造型。

/gkimage/lh/62/bz/lh62bz.png

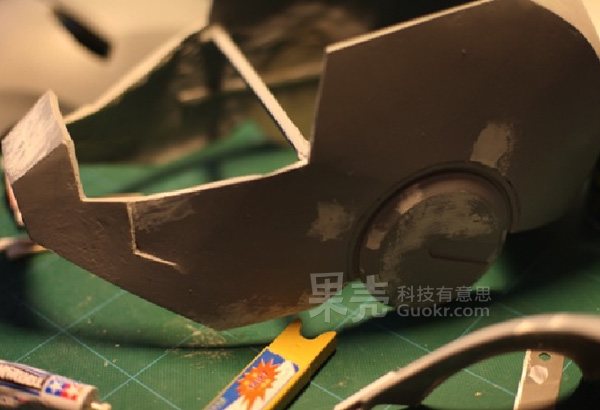

边缘位置加胶条，让棱角更锐利。是不是清晰了很多？

/gkimage/x8/a4/8f/x8a48f.png

牙膏补土填气泡。
0 S0 _' h5 a3 t, X- H, }$ p 8   再次打磨

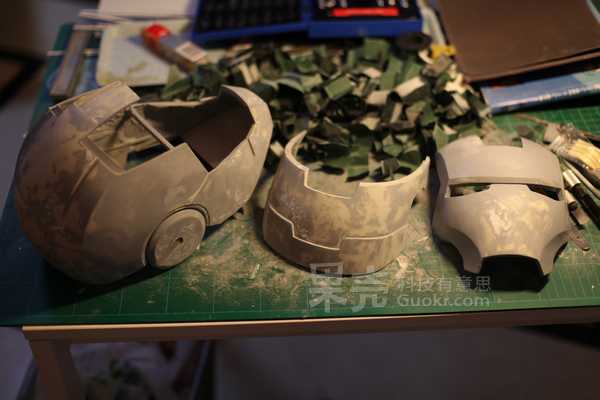

/gkimage/fa/lp/cs/falpcs.png

简单打磨。
# ^( B& \% Q' v9 }: t' b" A2 j4 {

/gkimage/uw/5y/mq/uw5ymq.png

打磨中发现的萌狗狗。
7 i1 A# j. R; W+ ]. p

/gkimage/qa/g0/52/qag052.png

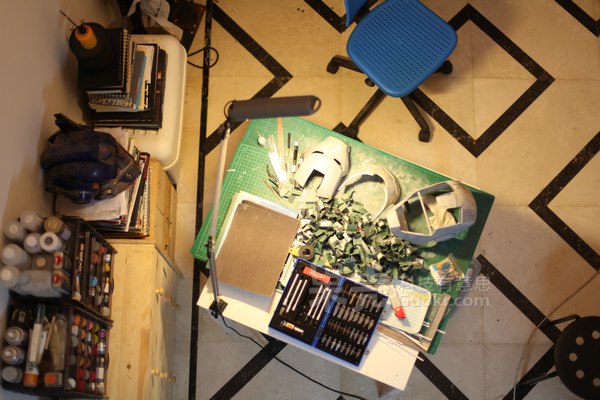

日复一日打磨。

/gkimage/p4/5b/4v/p45b4v.png

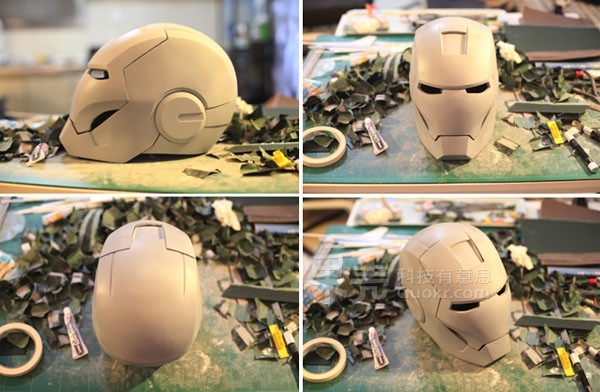

每天就是喷水补土，打磨，牙膏补土填缝，等固化，再打磨。重复此流程2个月左右。
) d  ?4 B' e( N8 P# F* E: C) T( O

/gkimage/6n/76/t7/6n76t7.png

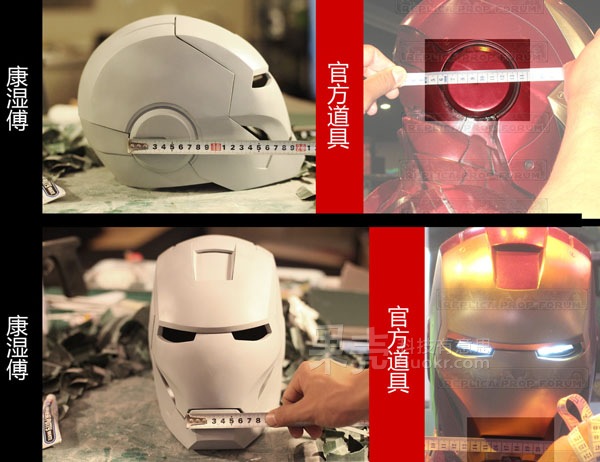

由于我的脑袋太大，所以所有宽度达不到官方的尺寸。但是我依然保证了嘴巴与耳朵直径的一致。
9   刻线

/gkimage/73/ub/fq/73ubfq.png

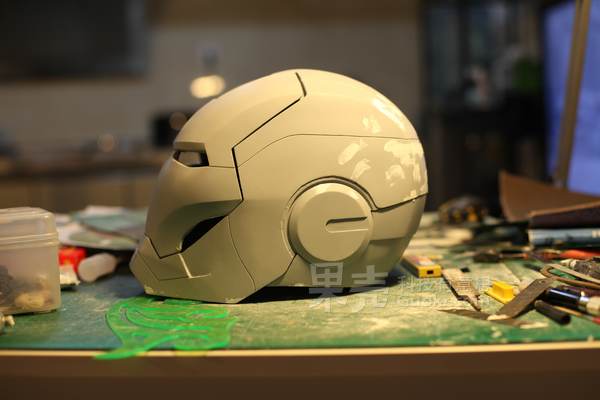

用针尖笔画好分线，用曲线尺辅助，小刀画刻线，最后用1mm厚度的手锉扩展（过程中捎带着补补磨磨）。

/gkimage/jj/vo/0l/jjvo0l.png

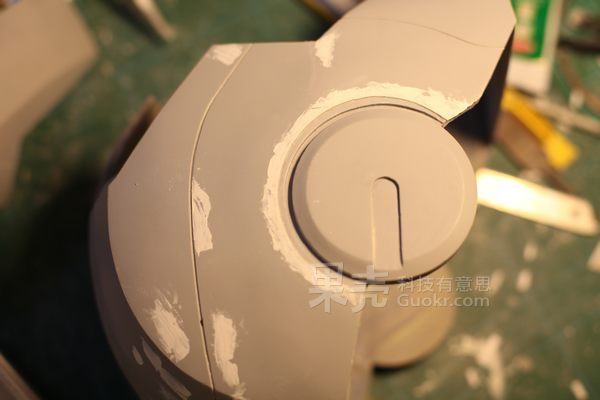

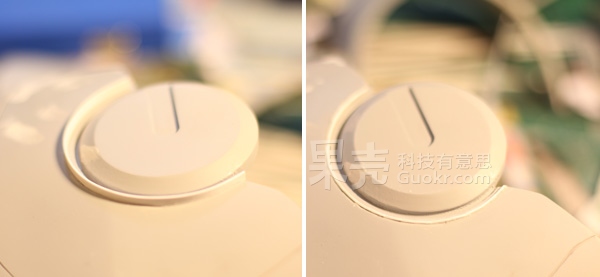

但是注意耳朵位置最外圈基本没法看...胶条伺候。
) ^. F* n4 k5 y3 D由于胶条的韧性，整个曲线很平滑，502粘好后剪掉多余的。
9 F" v1 L* G4 R: U2 C6 z

/gkimage/vc/ey/ma/vceyma.png

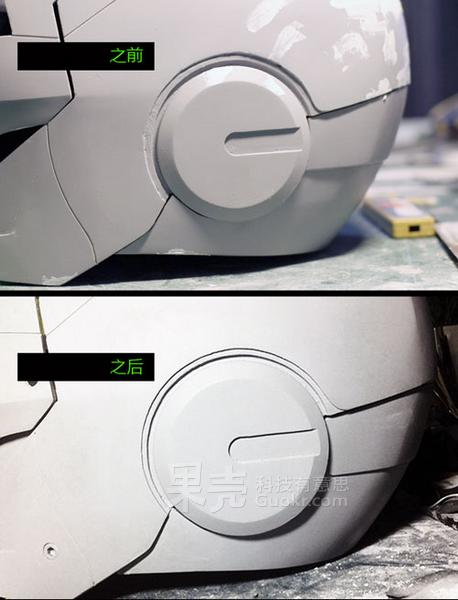

/gkimage/n1/0y/cs/n10ycs.png

然后就是补土流程了。
10   上螺丝

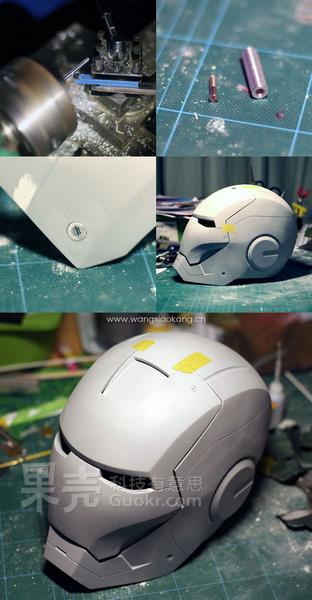

/gkimage/8z/dy/we/8zdywe.png

由于头盔螺丝没有现成的，它的一字并不是打通的，先用车床加工一个圆筒。
然后找一字螺丝放入中心，补土打磨后就变成我需要的了。
+ D' P6 u# |- U" [1 m4 R# t2 @

/gkimage/hd/ju/ng/hdjung.png

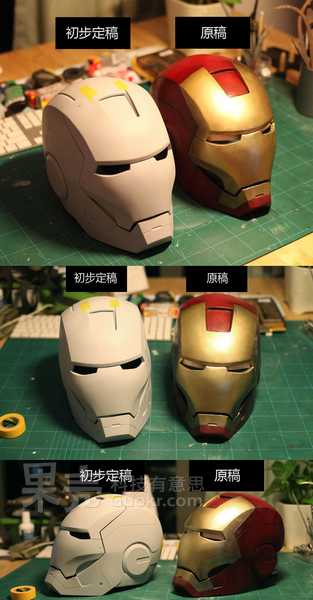

头盔外形定稿，跟之前去首映的按个测试版草稿比对一下，细心地同学一定能看出有多少改变。
11   电子机械

/gkimage/0m/2i/en/0m2ien.png

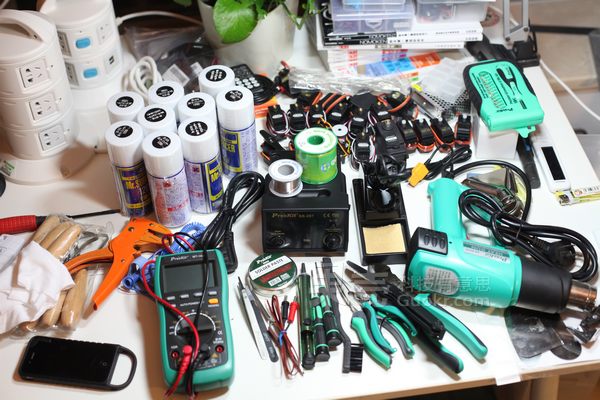

电子部分大采购，半个月工资又没了……

/gkimage/yo/q6/tw/yoq6tw.png

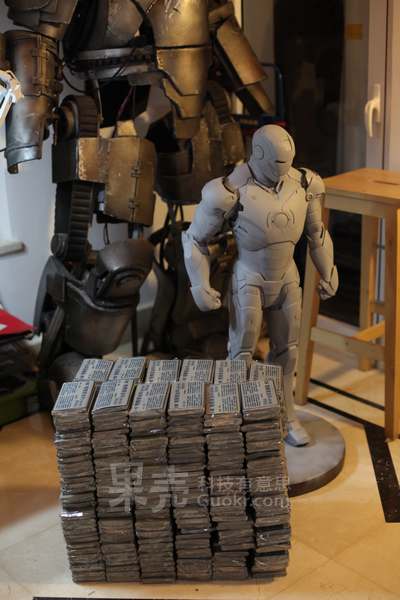

同期开工的还有全身泥塑，采购。

/gkimage/19/8a/a2/198aa2.png

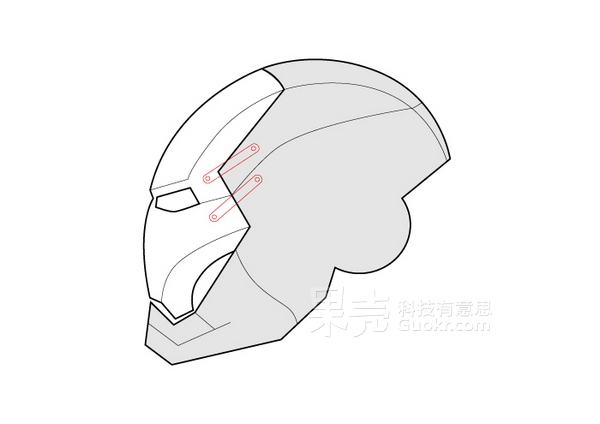

头盔开合示意图：红色是四连杆结构，仅供参考，因为曲面与型体的任何不同都会导致四点位置的变化，做头盔的同学请根据自己的头盔情况自行调整连杆长度与点的位置。

/gkimage/z7/kc/pe/z7kcpe.png

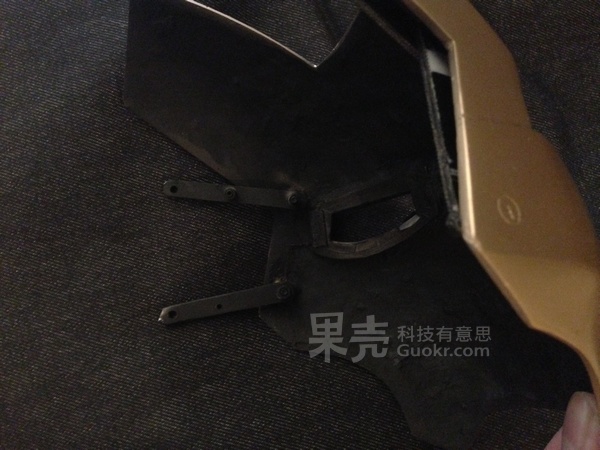

面具上的连杆，此位置仅作参考，完全按照我做，动作肯定不行，需要你一点点根据情况试验，要有耐心，否则会崩溃哦~

/gkimage/9a/yk/az/9aykaz.png

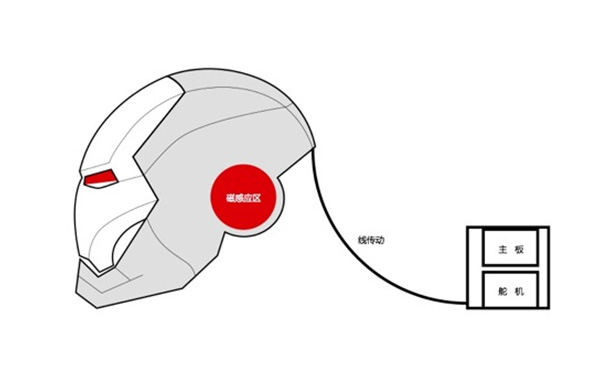

电路示意图：通过佩戴的磁戒指触摸感应区，触发开合动作，眼睛伴随渐亮渐灭。
. k  |! x0 ?: c, Z需要代码的朋友请找 swfdong 大神（伸手注意礼貌）
7 L+ w' j( a' Y) O

/gkimage/0r/2z/qk/0r2zqk.png

通过触摸磁感应区域触发动作-舵机转动拉动面具-同时眼睛做渐亮渐灭。
(视频中没有看到我用手触摸？我是绝对不会说我用了脑电波模块，通过意念控制的开合的!)
4 L0 C* c. C; V2 S- K 开合测试视频。
眼睛发光一直困扰我很久，在经过led灯泡柔光与led冷光板的种种试验与效果对比后，最终发现液晶背光板最完美，它亮度适中（镜头中不会次边而且看上去很亮，甚至还会稍微发蓝）、柔光效果好、可以通过电路直接驱动进行渐亮渐灭（冷光条就不行）
很多朋友问我会不会亮瞎双眼，答案是不会的，发光板的意思就是单面发光，其他五面都遮光了，比如说你咱在电视后面，怎么会亮瞎双眼呢？

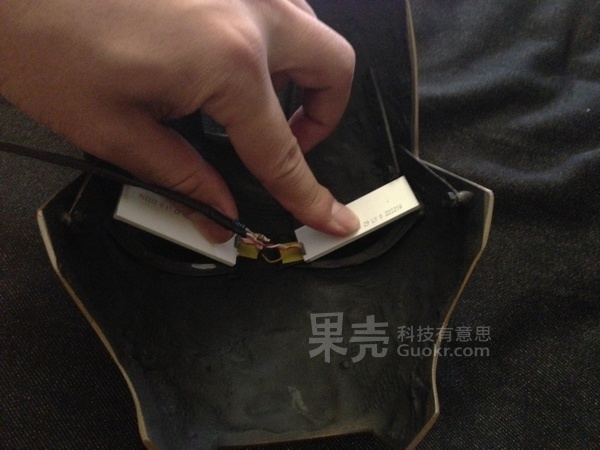

/gkimage/9p/9e/5b/9p9e5b.png

安装位置示意，注意发光板下面的空隙。
  N8 {$ S& ~& ^' P

/gkimage/2c/fr/17/2cfr17.png

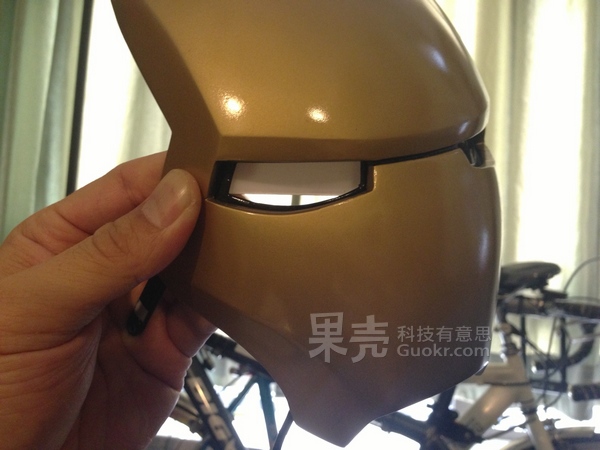

看不清楚？再来一张，空隙不算大，但也不小，戴上后走路没事，我还能跳舞呢~细心的朋友在视频里一定早就发现了，因为在后面我给了足足8秒来展示可视性~骑马舞不是白跳的好么？
3 t* ^5 H' }3 y+ o! G5 S 喷涂如同之前的测试一样，不过这次的红色用了五种不同的红色调配，自然光下偏暗红，高光下显示正红色，近看有金属颗粒感，非常完美。
4 c  n: @& n6 M% X# \ 12   后记

/gkimage/27/wj/se/27wjse.png

/gkimage/vb/6l/mo/vb6lmo.png

制作期间遇问题全靠GOOLE搜索翻译，国内没有任何一个完整的文献来告诉我该做什么、怎么做，只能靠自己东找西找，组织信息后试验，也记不清到底失败了多少次，不对我就继续学习，跌倒了，原地爬起来继续向前，经常每天都是泡面度日，这个月预算用完，只能苦等下月工资，眼看进度搁置。走到今天，头盔自动化完成了，回头看看，自己也觉得不可思议，精神上崩溃N次，要经常看找励志视频给自己打鸡血，寻找做下去的意义。期间结识许多好基友，在困难的时候給予精神甚至经济上的支持，特别感谢你们，啥也不说了…
# o5 C/ }/ f4 v我的DIY时间轴：
5 ^6 g- W" V; o1 h9 W- W3 Z$ P08年之前，气球圣诞树等生活DIY；        08年，宜家铁皮盒自制MK2面具、滴蜡成型的简易反应堆。        09年，无。        10年，纸粘土钢铁侠胸像，反应堆尺寸测绘、铝板自制粗糙版MK2手臂内骨骼。        11年，MK1全身盔甲。        12年，MK3头盔，未完待续…如今进入全身盔甲阶段，从08前小打小闹，回顾五年，进步很多，改变很多，失去很多，得到更多，存在感异常清晰…关于其他大家请关注 我的个人网站 ， 新浪微博
9 g+ n( O3 X' \; c  _2 c第一代MK1的果壳文章： 闯入现实的钢铁侠——MK1降临地球之全程体验
/ a% r+ K1 T! z 果壳DIY站微博: http://t.sina.com.cn/guokrdiy
