给你的键盘加上无线PPT控制功能吧

6 J  ~5 S/ ?$ p我现在升级做了班长，在社团又是师兄，所以多多少少要上台给师妹们讲。演讲，PPT是不可缺少的，一支无线PPT控制器也是不可缺少的。乔帮主是我的偶像，看着他的发布会，他手上那个控制器也是吸引着我——这是他魔力演讲的魔杖啊。我买不起，但是能用手上现有的材料自己做一个。
这个DIY项目看起步骤繁杂，其实多数步骤都是在焊接。目标是在不影响键盘原有功能的前提下，为键盘新增PPT无线控制器功能。对于新手来说，这个项目更是一个很好的焊接入门练习。
子曰：工欲善其事，必先利其器。各位，首先把你们手中那几块钱的烙铁换了成焊台吧。工具很重要，这是前提。
DIYer：士多店太子        制作时间：4小时（视焊接熟练程度而定）        制作难度：★★☆☆☆        GEEK指数：★★★☆☆材料和工具材料有线键盘（USB接口）*1        四通路发射模块和接收模块(独锁)*1        817光耦合器*4        1K电阻*4        网线        万能板        双排针座        双排直角排阵        六角铜柱螺丝        有机玻璃工具台钳        手钻        直角尺        钳子        镊子        螺丝刀        剪刀        锉刀        介刀        焊台或烙铁及周边工具原理制作无线PPT控制器，其实就是用无线发射模块发射信号，接受模块接收信号来控制PPT快捷键的按键工作。而且，这个项目不是拆东墙补西墙。做好后，键盘还是可以打LOL的。撸啊撸啊，德玛西亚，草丛才是真正的家，啊……
烙铁焊接准备如果焊锡存放太久表面已经氧化变灰的话，最好是用纸擦掉氧化层。把锡丝擦的发亮才能顺利的焊接。

给你的键盘加上无线PPT控制功能吧

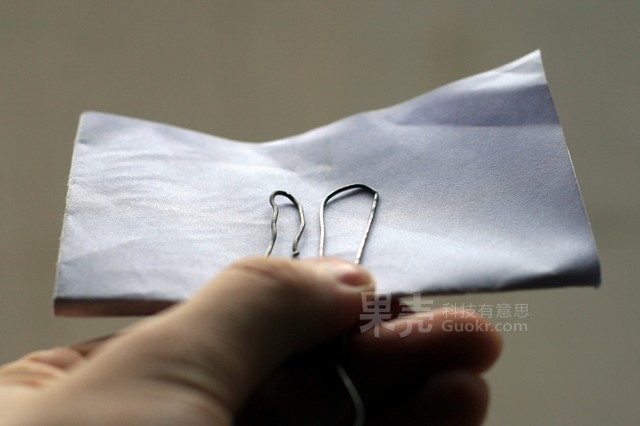

7 e& \: @# l/ y左边是已经氧化的锡丝，右边是用复印纸擦拭过的，对比很明显。
接下来的步骤会涉及大量的焊接工作。新手焊接时最容易遇到的问题就是烙铁头氧化不吃锡，这里就先简要介绍一些处理方法。
" ]/ s9 }# x# p, r+ e! ~

给你的键盘加上无线PPT控制功能吧

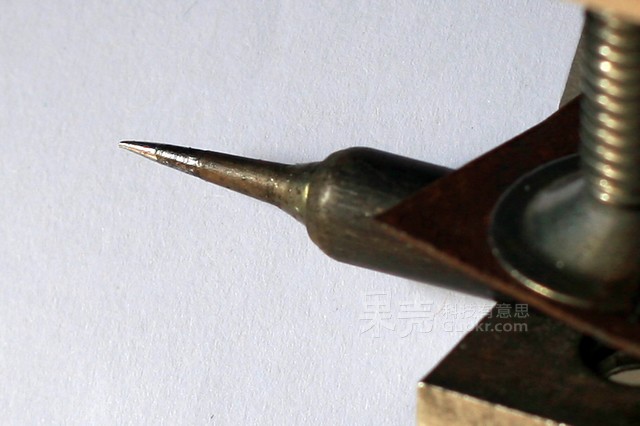

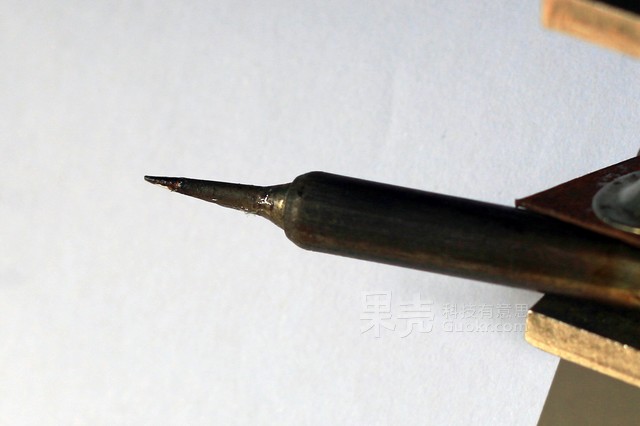

+ \! a' V6 \" D7 j首先，要用细砂纸或是锉刀小心的刮掉氧化层。千万不能太用力刮，这样会把烙铁头的保护层划伤。
$ i+ }; o1 H; r$ A5 z# g

给你的键盘加上无线PPT控制功能吧

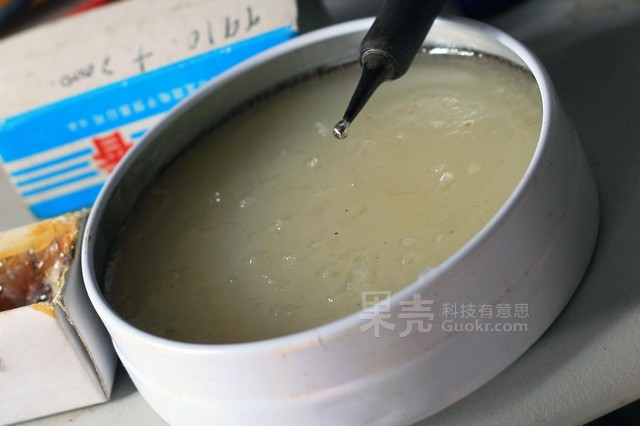

等刮干净后就开机，等烙铁头温度变高把松香融化，一直泡在熔融的松香里面，直到烙铁预热完毕。因为烙铁在空气中预热的话头部又会被空气重新氧化。在差不多快到工作温度的时候，把焊锡沾一点焊锡膏，然后拔出烙铁，迅速上锡。

给你的键盘加上无线PPT控制功能吧

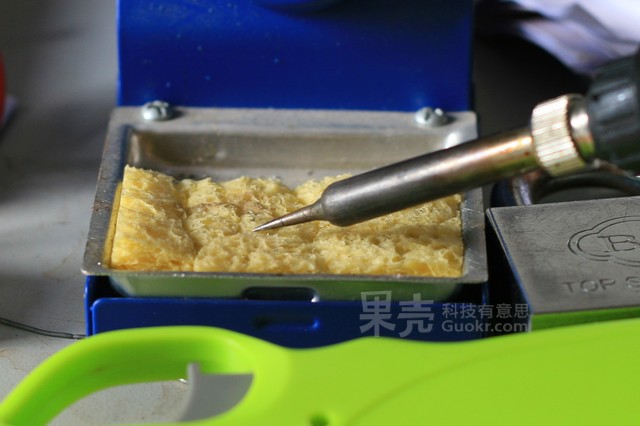

% j1 j6 w% `1 i9 Z  l  Z" \8 v在使用过程中，每次上锡前和焊完后都用湿润的专用海绵擦拭烙铁头，把多余的废锡和氧化层擦掉。

给你的键盘加上无线PPT控制功能吧

( f9 F; y. s+ `+ l# @# ^' j4 k使用完毕后，不要马上关机或拔插头，而是要在烙铁头上上锡。让锡包围着不会氧化，这样下次预热时就不会不上锡了。
$ t2 Q! R/ Z5 [! u* g拆键盘讲完准备工作后，我们就开始拆键盘了。

给你的键盘加上无线PPT控制功能吧

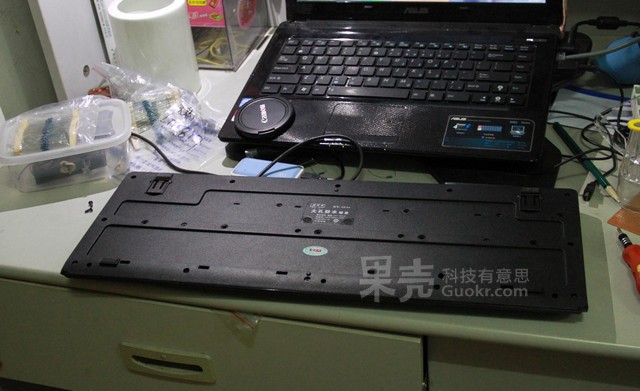

2 w1 ^# D' K% J$ O6 M; t% n坑爹的螺丝，一大堆，拧到我手软。

给你的键盘加上无线PPT控制功能吧

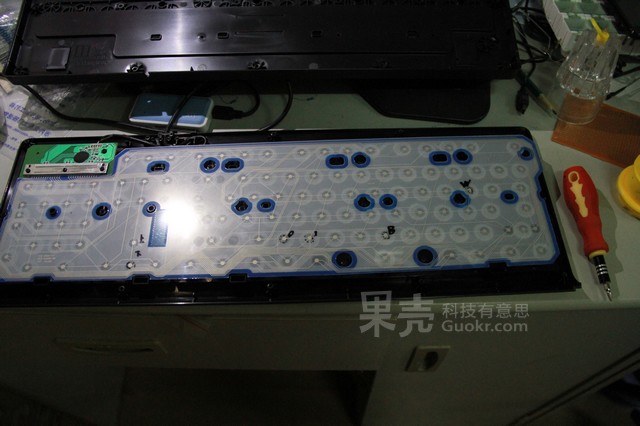

( ?: Q+ h( e0 p# q8 u' z+ E) }这是键盘的控制板和电路板，电路板与控制板中间的金手指用硅胶做垫层，上方钢片用螺丝拧紧 使其紧密贴合。继续拆！ 其中钢片和硅胶都要保存好，后面还要用到。
3 Y5 {' B4 e2 c( o7 j  u改装键盘电路板

给你的键盘加上无线PPT控制功能吧

把数据线剪了，拍下照片记住每根线的焊点。
7 h4 J4 y/ A7 v+ U

给你的键盘加上无线PPT控制功能吧

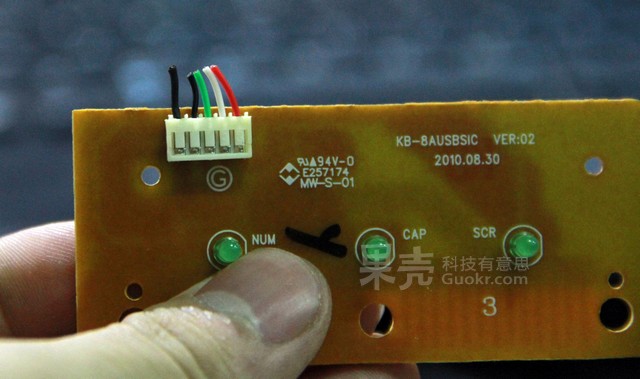

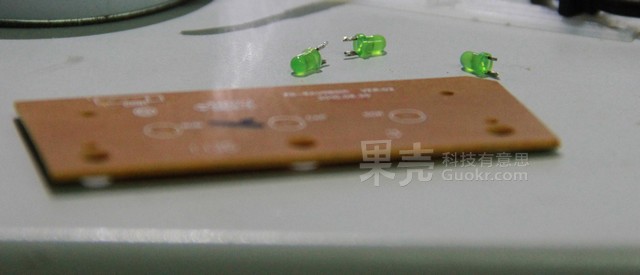

把三个LED指示灯拆下来，标记下正负极。
, d! |" ^6 K/ J% F  ]2 @. Y( z

给你的键盘加上无线PPT控制功能吧

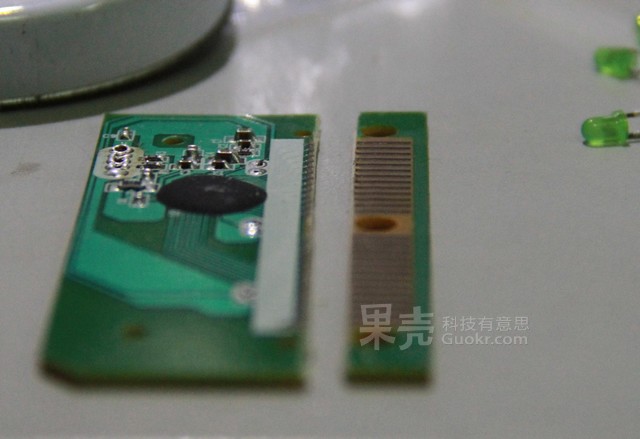

把电路板割断。注意在芯片这边要留一点，对之后的焊接做预留。

给你的键盘加上无线PPT控制功能吧

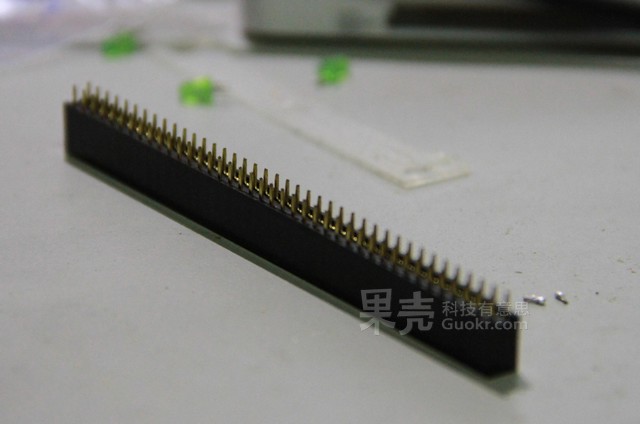

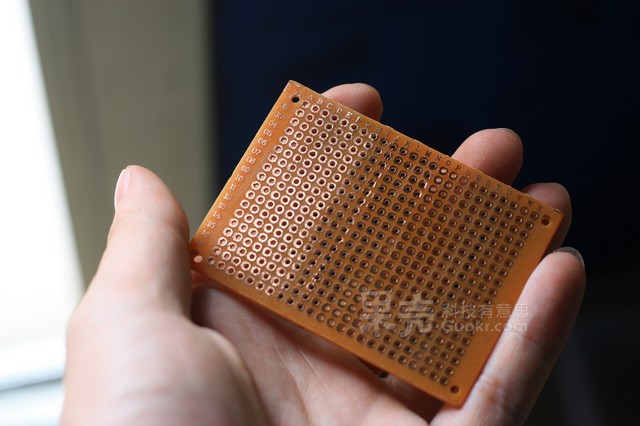

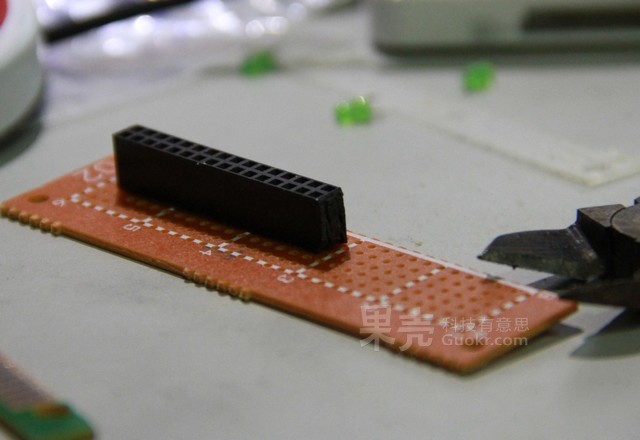

切一个双排的排针座2*16焊接在万能板上。其中26针是输入数据使用，6针是USB连接电脑输出数据使用。我这里用的是7*9CM的万能板。

给你的键盘加上无线PPT控制功能吧

+ V% G- _) R& Q+ ], E; u在万能板上打洞，要求可以和切下来的电路板重合，因为等下还要装进键盘里。
, |  t9 Z( D: p% \  `0 }焊接之前先要把电路板上的金手指上黑色涂层用刀刮去，不然无法焊接。万能板的如果很久没用焊盘已经氧化，要用细砂纸擦拭一下。

给你的键盘加上无线PPT控制功能吧

* k7 y0 D( q) F3 V对比一下就很明显，右边铜焊点放久了氧化，左边是打磨之后。
% B# }( p" R+ U4 O$ k4 l

给你的键盘加上无线PPT控制功能吧

2 V$ L1 k  s0 ]7 J: a/ f

给你的键盘加上无线PPT控制功能吧

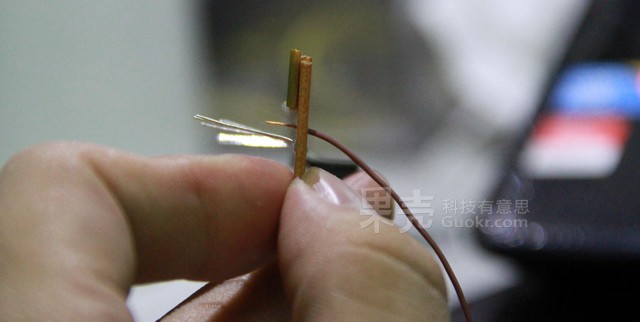

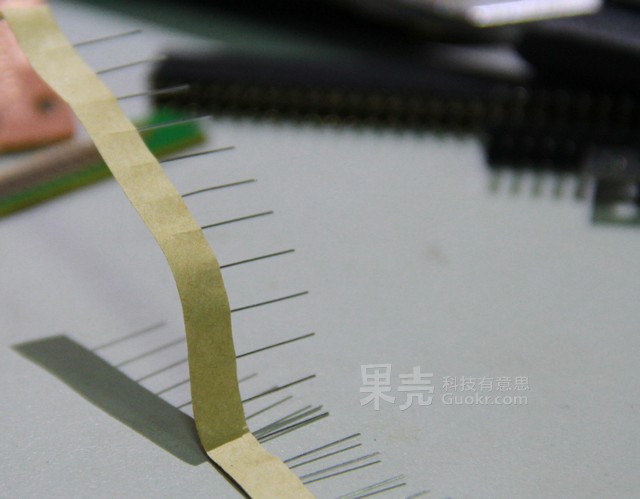

找一些电阻上的针脚（一般我都会把焊接的电阻多余的针脚留下来的），如果没有那就剪新的，把电阻留下来。或是是用网线、铜线代替。

给你的键盘加上无线PPT控制功能吧

先把剪出来的电阻的引线焊接13根在万能板上。

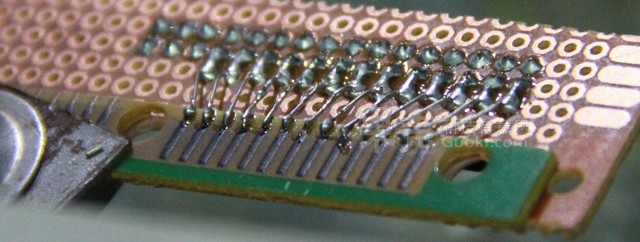

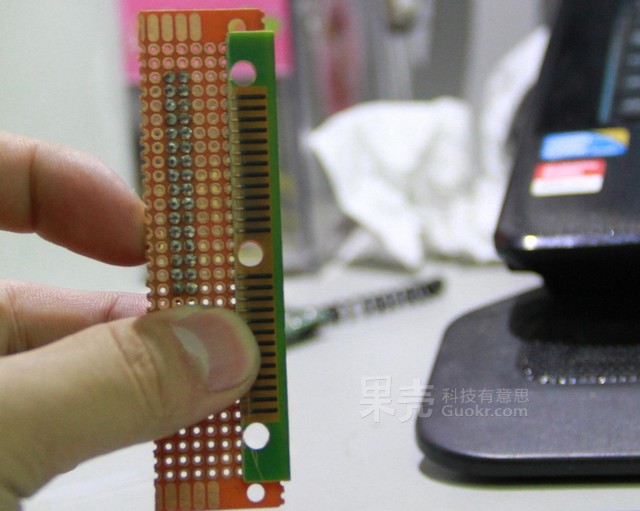

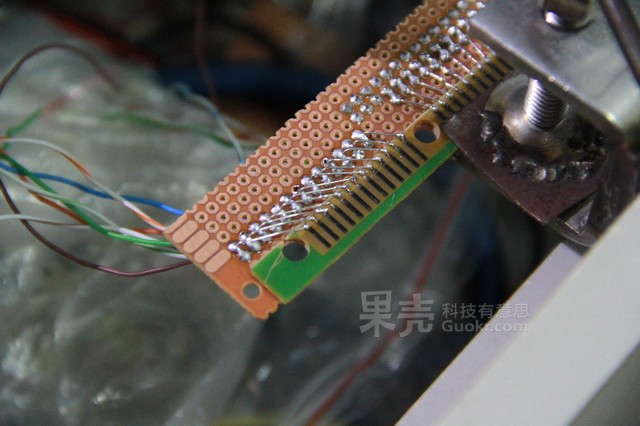

用台虎钳（p.s.我的台虎钳还是自己用氩弧焊自己做的。穷人伤不起！）把万能板和线路板对齐后固定，把引针小心的焊接到电路板的金手指上。
9 K; N( u, L" c5 F  C- M

给你的键盘加上无线PPT控制功能吧

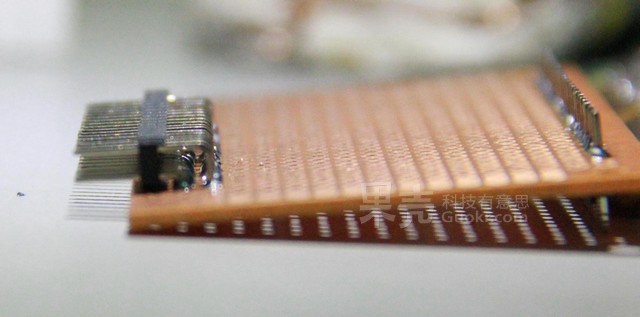

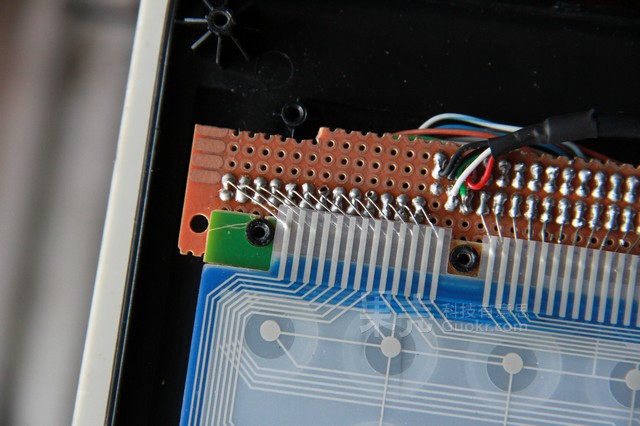

黑色的涂层要彻底刮除干净，这样才能顺利焊接。顺序是上面电路板，中间是万能板（有铜制焊接点的面向上），最下层排针座。

给你的键盘加上无线PPT控制功能吧

给你的键盘加上无线PPT控制功能吧

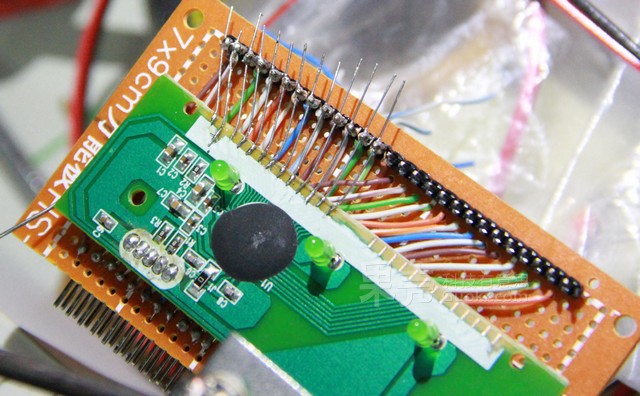

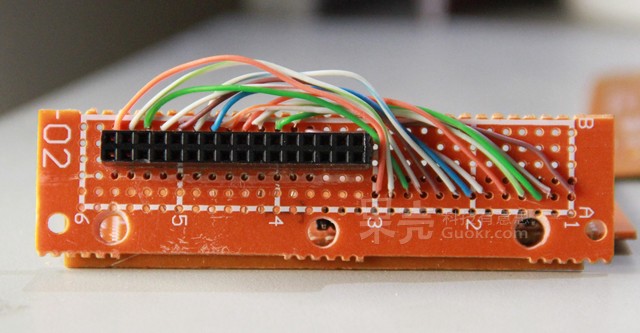

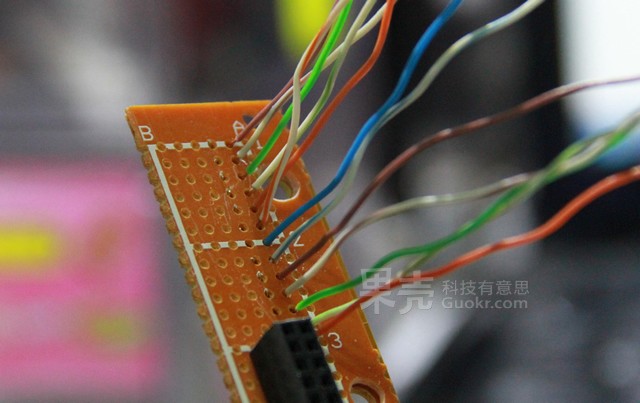

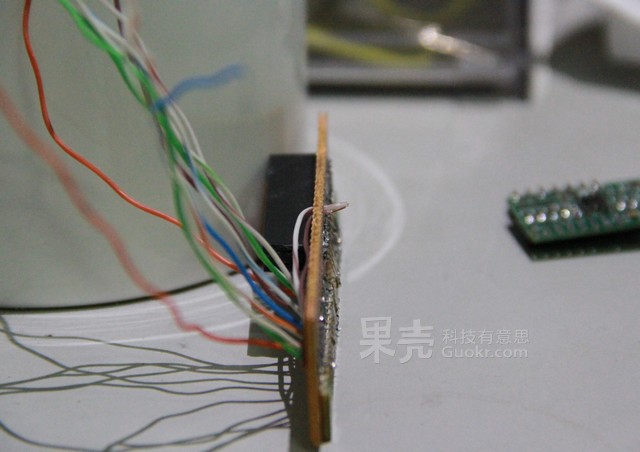

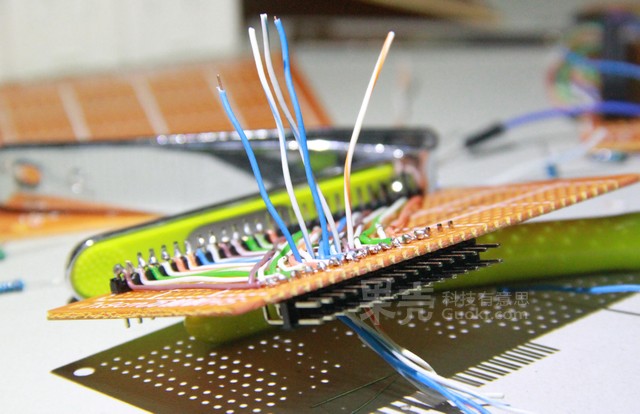

9 C1 V2 K. i9 Q) @) M) j另外的13个针脚不是直排的。所以我们要用网线来跳线。当然你有专用焊接的跳线丝更好。网线方向是从黑色排针座的方向穿向电路板的方向。
6 F1 Y0 T& i4 w& H

给你的键盘加上无线PPT控制功能吧

& u5 C, Y; q* ]% e# b1 U焊接的时候要绝对的细心，眼睛放亮一点。金手指那里的焊点很小。绝对不能虚焊。建议用细一点的焊锡丝。

给你的键盘加上无线PPT控制功能吧

* N4 A+ i! R9 I2 o3 o1 ]把网线跳回针座的上方焊接。
' ?6 `4 Q" `) n: r

给你的键盘加上无线PPT控制功能吧

1 G# ^6 V' `; D最后做成这个样子。
改装键盘底板

给你的键盘加上无线PPT控制功能吧

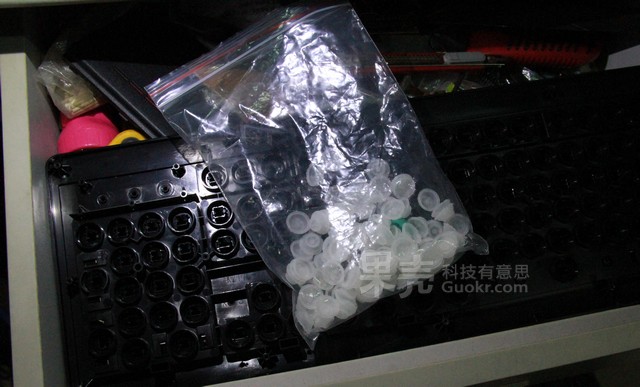

把键盘上的硅胶按键全部收起来装在袋子里。弄丢一个都会很麻烦啊！一定要保存好。

给你的键盘加上无线PPT控制功能吧

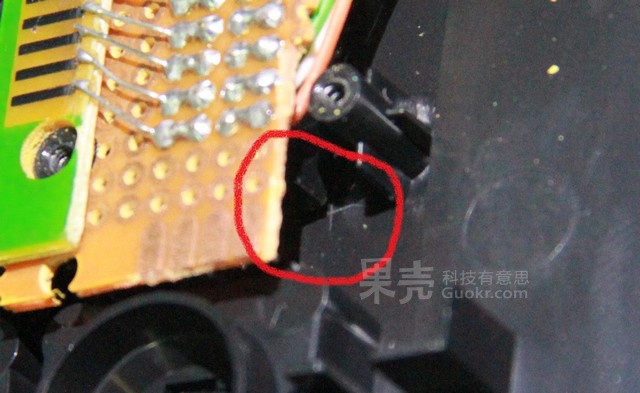

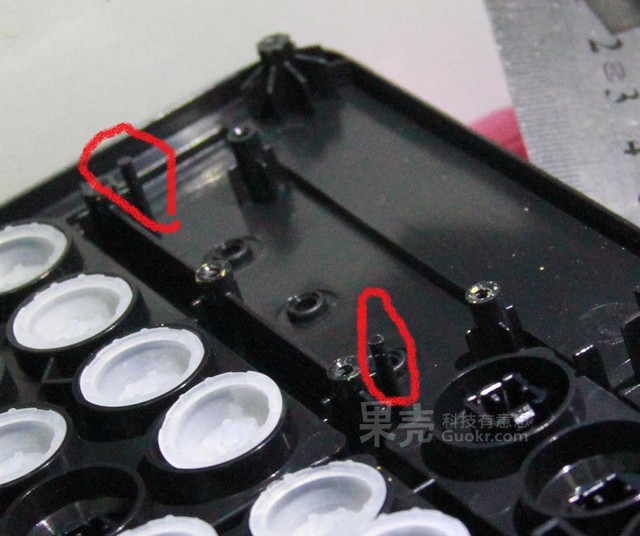

; z$ b  a) p% a这两个竖起来的东西本事用来固定电路板的。现在我们不需要了，用钳子剪了。

给你的键盘加上无线PPT控制功能吧

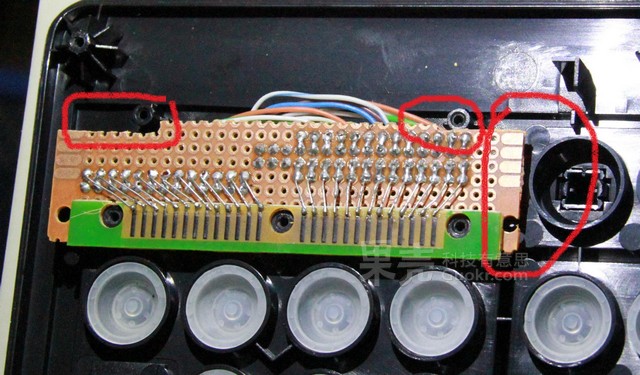

我一开始把万能板修剪的太大了。导致放不进底板中，要修理一下。原则是不要剪到有焊点的地方。万能板不能碰到底座的螺丝孔。

给你的键盘加上无线PPT控制功能吧

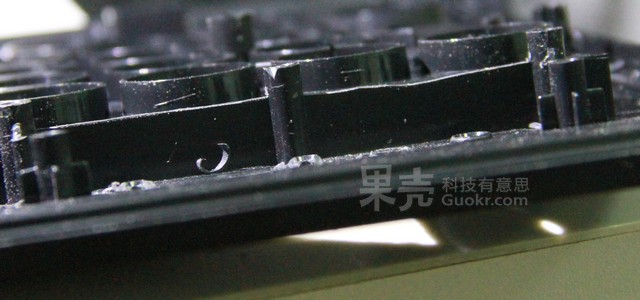

/ q2 C4 N& i" l0 r这一层塑料也太高了。因为我们在电路板上加了一层高度一毫米的万能板。所以搞把这层塑料切掉一毫米。不然电路板会装不下。
% _. v% ]# ?$ v

给你的键盘加上无线PPT控制功能吧

% F3 A; a5 {2 D9 ]7 E5 Z把电路板装在底座上，在角落用刀子划个记号，我们要在键盘上切割出一个口子。

给你的键盘加上无线PPT控制功能吧

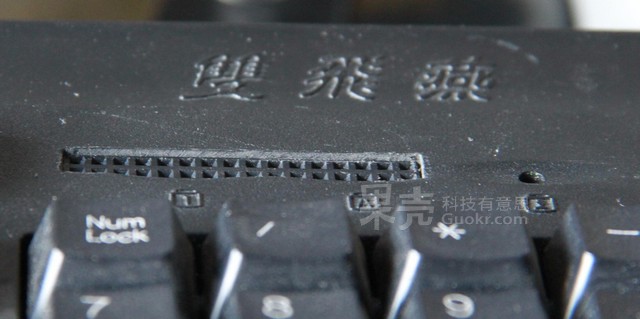

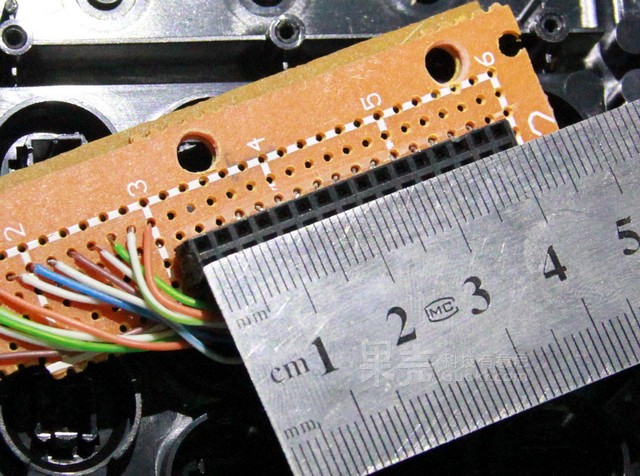

' R2 C1 C+ Y; X8 b量出针座的长和宽，根据刚刚的那个刻痕量出所需大小，粗略的刻出一个小洞。然后在用锉刀精加工。这里要小心，因为影响外观。
7 o3 R6 ]) a7 m  ]& D! z

给你的键盘加上无线PPT控制功能吧

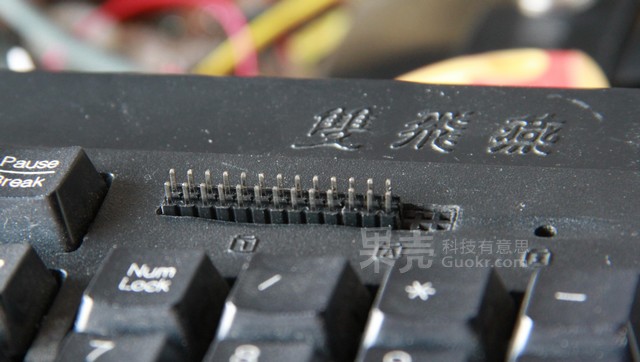

2 M- ]% ~/ y/ v% j- v装上去看下效果如何。

给你的键盘加上无线PPT控制功能吧

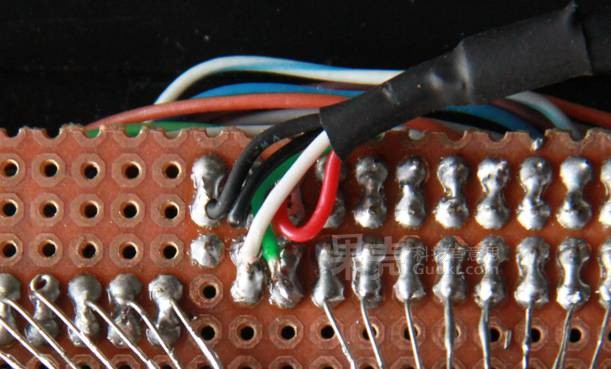

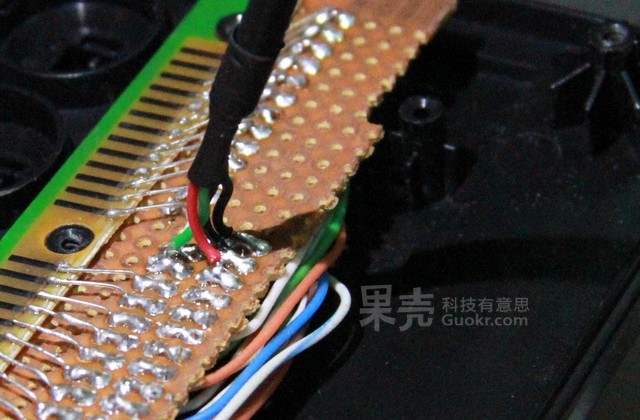

把USB的输出端子（就是原来的键盘数据线）焊在排针座上。
/ {* ^" L8 y( F- Y$ R

给你的键盘加上无线PPT控制功能吧

4 ^1 @! F! t' l, S# ^' D& j" }: E

给你的键盘加上无线PPT控制功能吧

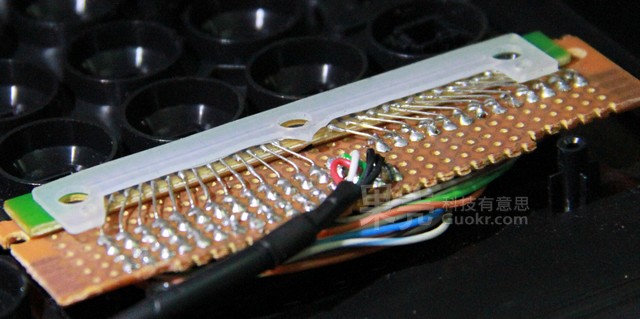

把硅胶垫层装上，这层硅胶把我们刚刚的焊点都盖住。怕等下上钢片固定的时候会把引针压断。所以我们要把硅胶剪小一点。
. m) {# c0 D8 L* V- ^% X% Q

给你的键盘加上无线PPT控制功能吧

! p# t, |# W- {3 z把刚刚收起来的硅胶按键全部铺回去，再把硬塑的印刷版装回到底座上。明显的可以看到。焊接的引线和印刷电路板中有短路的现象，我们这里就要对硬塑电路板进行截剪。
6 m8 ~% G4 w3 j

给你的键盘加上无线PPT控制功能吧

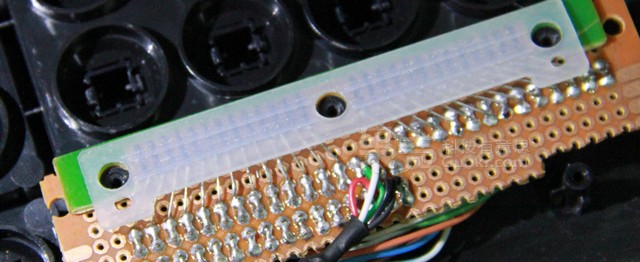

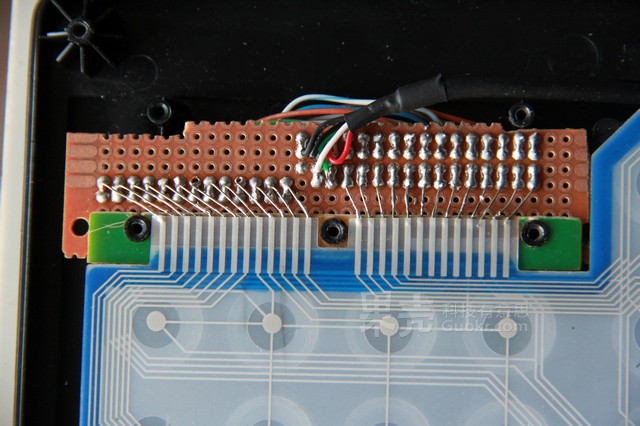

全部准备好后，再仔细检查一下有没有引针断开，焊点与焊点间有没有短路。然后就把硅胶层垫上，上钢片把螺丝拧紧。再拍张照片，把排阵座的引脚数序做记号。再把键盘装回去。
电路板排线

给你的键盘加上无线PPT控制功能吧

" O8 Q7 {% h8 j$ @8 T2 E键盘我们已经改造完成了，现在是打造核心电路板。把剩下的万能板加上16*2的直角并排排针。
2 q4 K+ e. P# `这里可以使用双面都有焊点的万能板，这样后面制作的时候就可以减少一倍的排线工序。如果没有双面的焊点的万能板，那么这里就是要焊点向上，从上把排针按下去，然后再焊接。

给你的键盘加上无线PPT控制功能吧

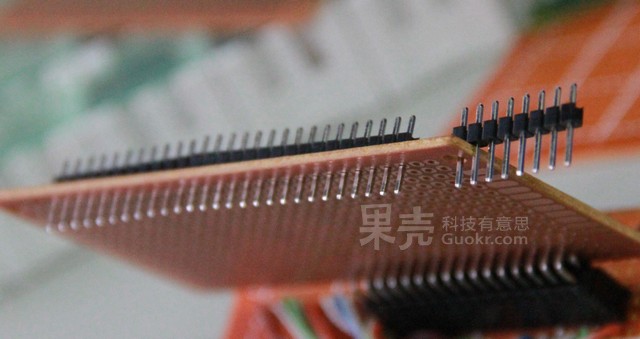

, U5 V7 P. N2 n+ y再插入32针直排的排针 这次是从万能板的焊点后方插入。（PS:右方的那几个不协调的排针是方便大家看下要怎么正确插入排针的。)
' t9 J: R5 K3 S4 g( p+ J: j

给你的键盘加上无线PPT控制功能吧

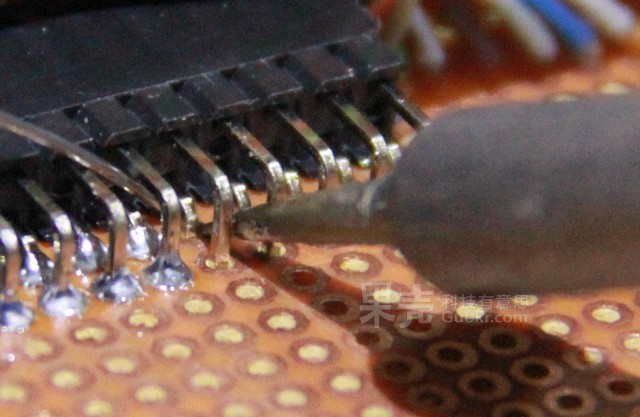

用焊台把每个焊点焊好。并排那里面的那排焊针必须很小心的焊接，一定不能跟旁边的焊点短接了。如果短接，在使用键盘的时候就会同时打出两个字母；如果漏焊，那么对应的按键就不能工作。
( @' D: y: P1 w( c) x% i还是排线

给你的键盘加上无线PPT控制功能吧

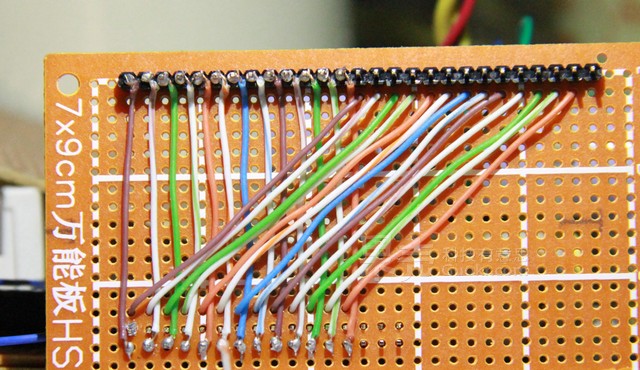

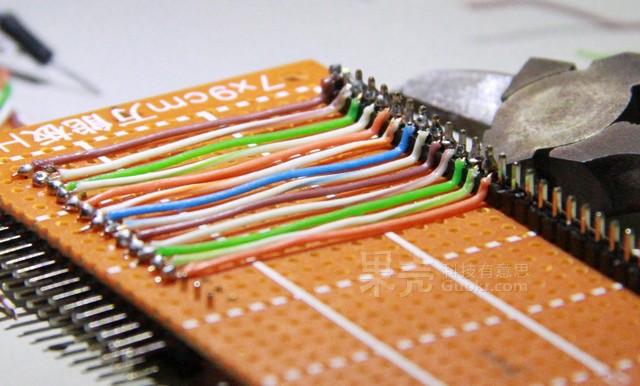

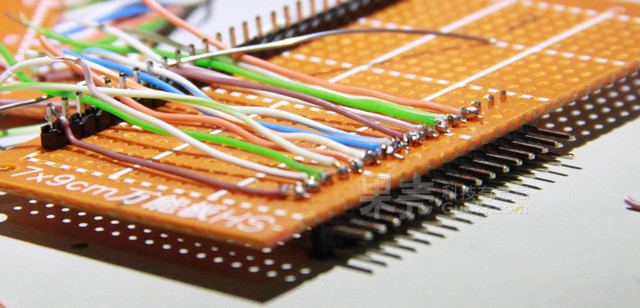

用网线把两个排针连接起来。
; K, V1 `( b; X

给你的键盘加上无线PPT控制功能吧

如果这里是用双面焊点的万能板。这13根网线就省下来了。
8 y! P; d# Y' \

给你的键盘加上无线PPT控制功能吧

5 e$ {0 U! U" D5 J7 x7 n' d5 N看到这里，你们可能会有疑问——为什么下方要用并排的排针？这样又麻烦又不美观，直接32根直排的多好啊。我也想过，但是。键盘没有那么宽的位置放32根直排针座啊！所以只能委曲求全用并排的针座这样了。
' b' n" r% t' L. E

给你的键盘加上无线PPT控制功能吧

这五根线是USB输出的线头。
/ d& B1 C. U5 D8 M+ q+ R* s, F组装排线和键盘电路板

给你的键盘加上无线PPT控制功能吧

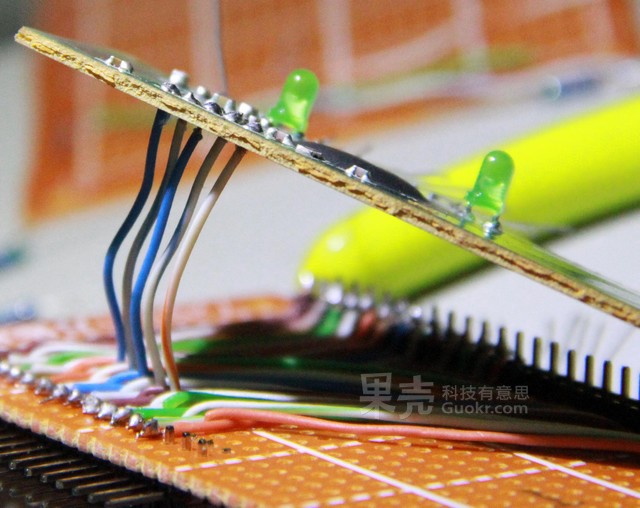

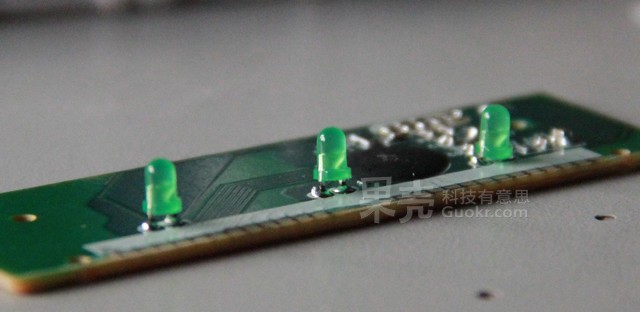

7 t% l% Z+ f5 N$ d! |8 v把刚刚拆下的电路板的三个LED指示灯拆了 反过来焊上去。
, r0 T5 ^( F' Z: e0 Q$ R2 I

给你的键盘加上无线PPT控制功能吧

1 ?: `- L5 t8 t' b6 ~先焊接输出的那五根线。
3 }1 U- ~" ]5 Y! O7 U

给你的键盘加上无线PPT控制功能吧

然后再把26根输入数据用引针焊接。
接收版安装上网找到PPT的快捷键说明，最常用的功能其实就是下一帧、上一帧、白屏、黑屏。这次做的无线遥控也是四通道的，刚刚好控制四个。其中上一帧是方向键 ↑ ，下一帧方向键↓，白屏是W，黑屏是B。我们只要无线控制这四个快捷键的闭合就行了。首先找到这几个键的数据口。
0 h- F9 `* T8 M+ _. Z6 z  S5 O

给你的键盘加上无线PPT控制功能吧

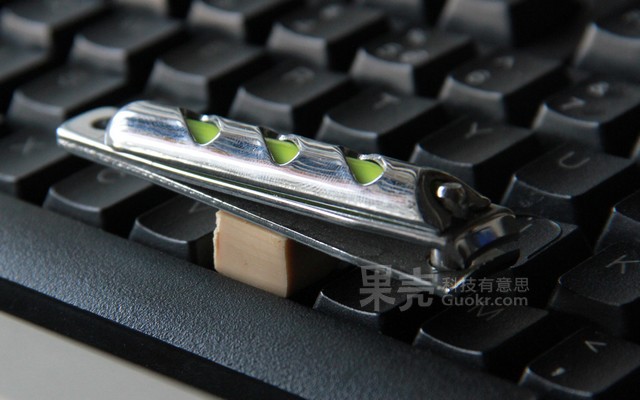

用橡皮擦在上面加重物，使按键保持闭合状态。把橡皮擦切割好，不要碰触到附近的键。
4 v& o1 i$ F, I8 q/ c; _5 c

给你的键盘加上无线PPT控制功能吧

然后用并排排针插入键盘口。

给你的键盘加上无线PPT控制功能吧

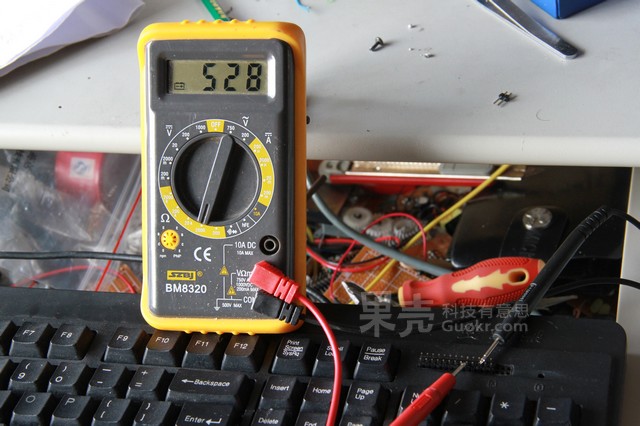

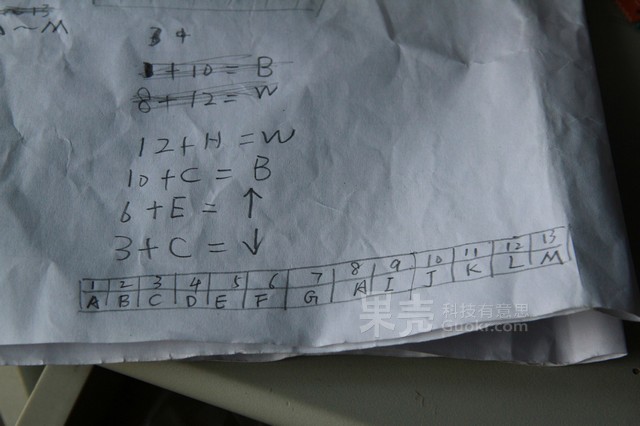

' @4 K$ [0 s5 {5 |在用万能表打到电阻挡,一个一个针的测量。把四个键的组合都测量出来。
( i: j7 K9 s/ ?$ g  R

给你的键盘加上无线PPT控制功能吧

6 G# a2 k3 ~' C- G& l
然后在找出芯片上对应的针头。画下记号。
( ~, ~& ]6 x2 M1 ~: j4 V

给你的键盘加上无线PPT控制功能吧

( ~  X% |! q: \2 r
( `% b) p; f2 s+ O后面的C、E、H三个键从反面用网线跳过来焊接。
# U1 S4 T$ D0 x* O: r/ o

给你的键盘加上无线PPT控制功能吧

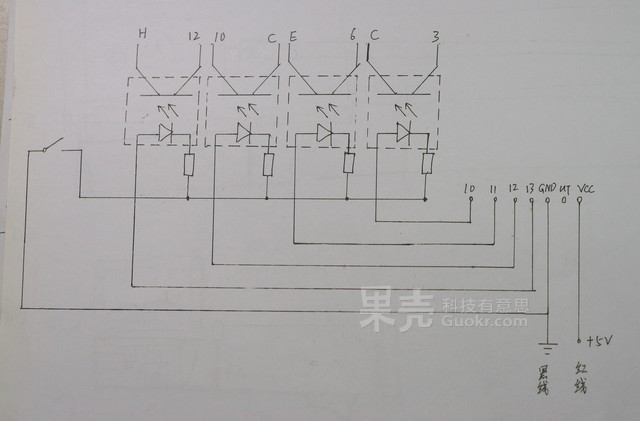

按照太子的菜鸟设计图。GND是地线。UT是指示灯。不用管他。VDD是5V正极输入。
?

给你的键盘加上无线PPT控制功能吧

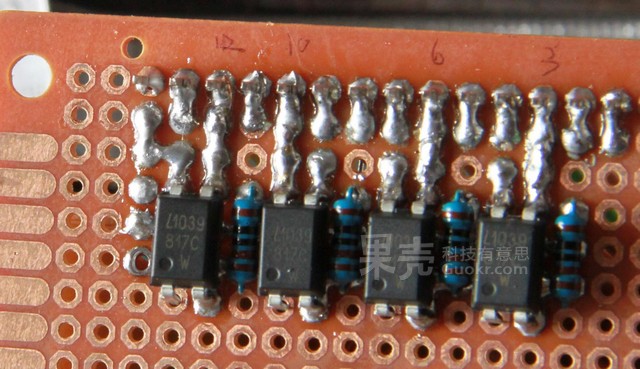

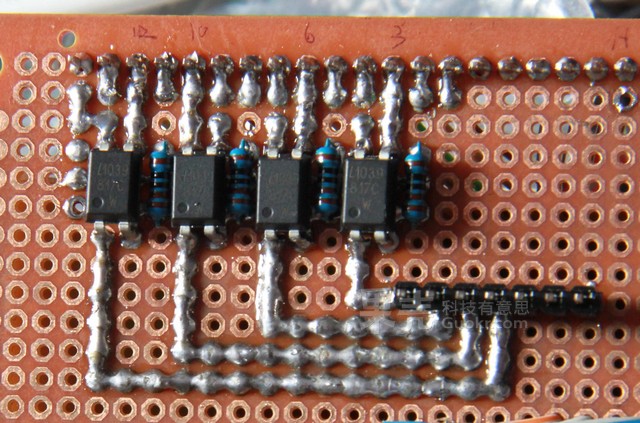

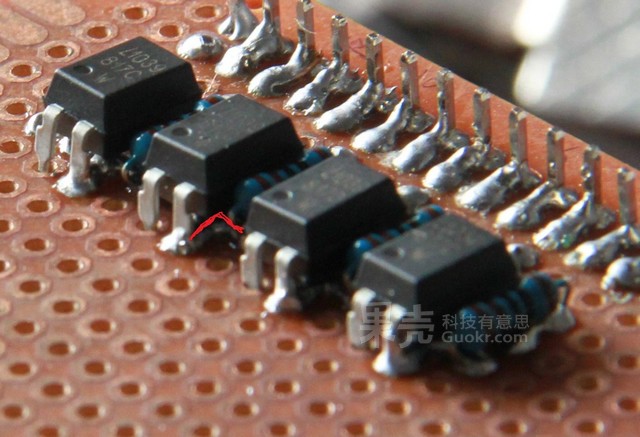

把四个光耦合器的负极焊接，接上电阻。如果大家是在是不想焊接长线的话可以用连接飞线的方法来代替，但是工艺方面是在过去不去啊。

给你的键盘加上无线PPT控制功能吧

. Y  g3 A, K7 h$ c* V8 d$ y
再把快捷键的排针与光耦焊接起来。

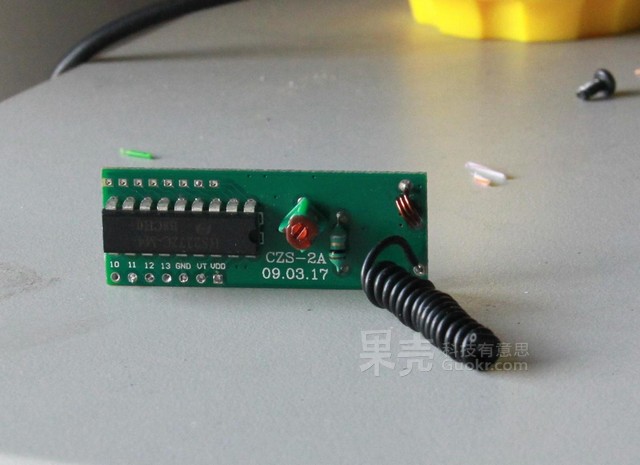

+ a: F8 e) B/ e" g1 I. x3 ~这里的接收器。大家去买的时候，记得要买独锁的。独锁模块是按一下工作，松开后就断开。连锁模块是按一下工作，松开后还是继续工作，直到要你等你发出另一个指令才会停止。

给你的键盘加上无线PPT控制功能吧

给你的键盘加上无线PPT控制功能吧

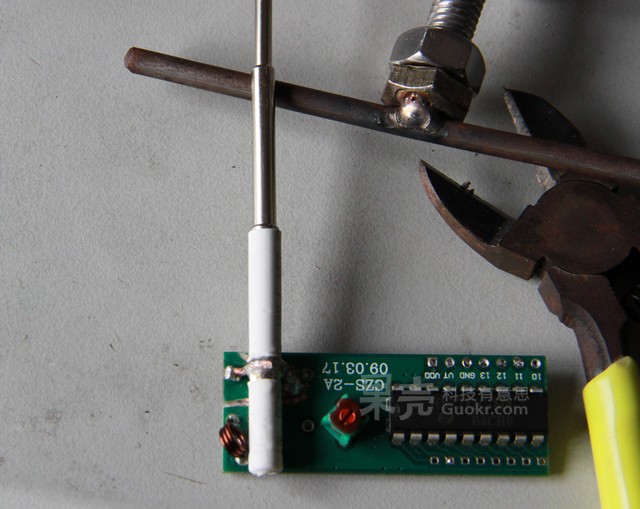

; S3 G" e9 v* Q. O接着把接收器很丑的天线改装了。
: `: ?8 _$ m+ z3 G
! \" w3 I7 ]' ^& j( H6 b

给你的键盘加上无线PPT控制功能吧

. d* G8 }2 D* N$ n* G白色的东西是热收缩管，防止短路。
7 L9 e9 I: W3 k0 R6 a5 k9 j9 p8 y

给你的键盘加上无线PPT控制功能吧

" \! d8 \: d; M: \) ]板上插入7针的直排排针。不要插到底。因为要在底部焊接。
0 h/ n6 y- t7 {* R

给你的键盘加上无线PPT控制功能吧

给你的键盘加上无线PPT控制功能吧

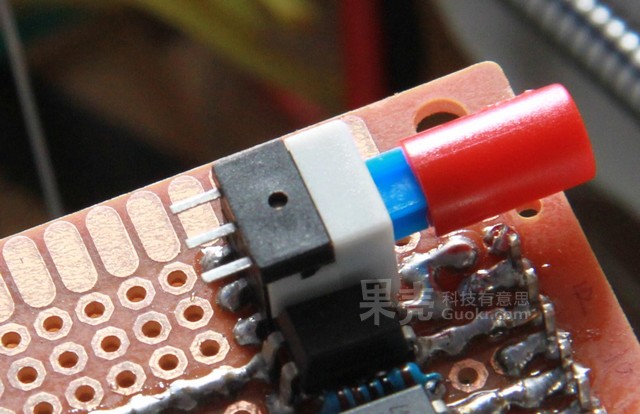

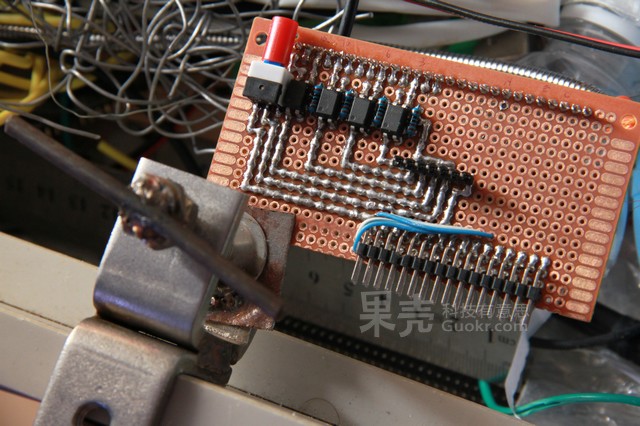

然后再焊接一个开关。在不需要用无线控制的时候可以关闭。
& r9 L' Z- w4 P% ], o. J

给你的键盘加上无线PPT控制功能吧

用键盘上USB上的5V电压直接来驱动接收板。这样就不用外接电池。而且只要电板插在电脑。就有电可以使用。
很多新手同学不知道电路板的长距离接线怎么焊接。在这个项目中，一大部分的工作都是焊接，所以顺带介绍一下：

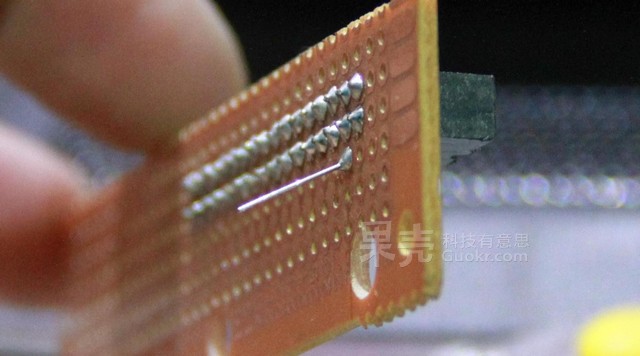

  Z; s' n' D: d首先把要走的线路的焊盘都点上焊锡。点锡的时候要用烙铁给的焊盘预热，再加锡。        把每两个点焊接起来。从头到尾依次焊接。如果其中一个失败不要纠结，果断下一个。烙铁停留太久会把板烧坏。        再从头开始，一段一段的连接两个点。也是由头到尾焊接。        最后连接成一条线。
& C* }0 a( _) a  z: P这里焊接只要记住一点，就是从头到尾依次焊接。因为等你焊到最后面的时候。刚开始的那个焊点已经冷却了，当烙铁再回去焊接的时候，温度就不会过于高而烧坏板子。
, E7 x& A- B; p- w& W" Z' `

给你的键盘加上无线PPT控制功能吧

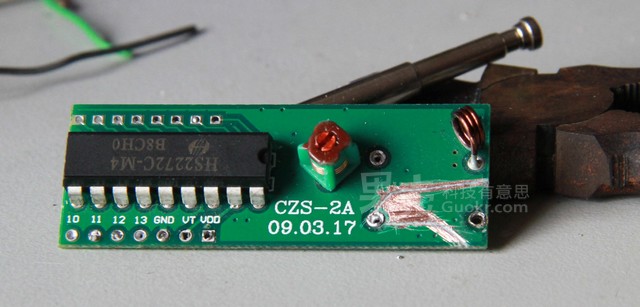

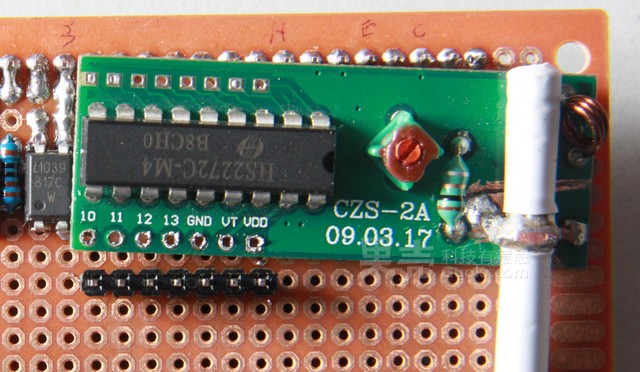

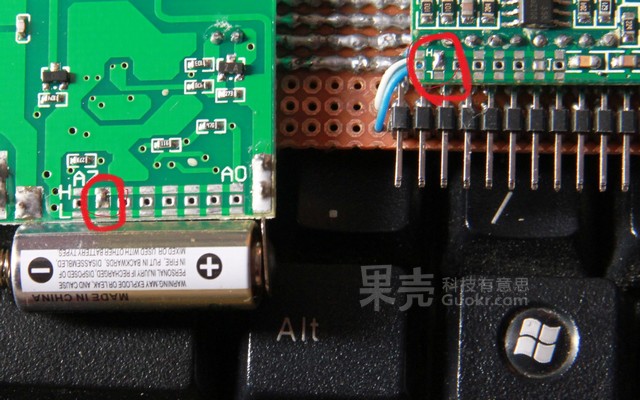

( x! [4 m8 @7 C, ^5 g把接收器和发射器一起编码加密。其实就是把两个对应的焊点焊接。如果你不加密，在台上演讲的时候，台下有个家伙也拿一个发射器，就可以在你的PPT上乱按——你就下不了台了。H是高频，L是低频。这里只能焊接上方或者下方，不能同时上下都焊接那样就短路了。我们只要随便找个顺眼的点焊接就行了。最后把接收器焊在电路板上。
/ t% @6 [/ x+ P  \) {" Y( g在这里提一下，如果是大家的键盘在打DOTA的时候坏掉了，但是几个快捷键都是好的话，可以把它直接改装成控制器，那样就更加容易了。只通过上面找快捷键针脚的方法找出引脚，在根据电路图焊接，其他的几十个针脚就不用管他了。据我所知，很多坏掉的键盘都是按键坏，一般电路板是不会坏的。所以各位的键盘可以给它们第二生命。
测试
9 _% l" s$ D) u2 s# S  K8 {9 D安装后测试一下。

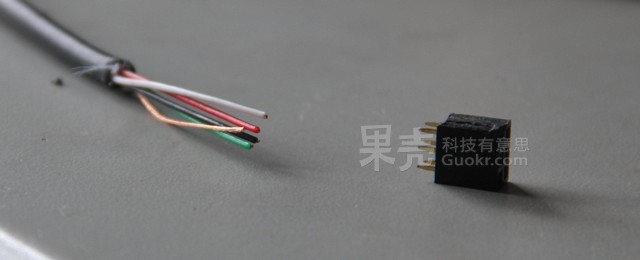

' k% Y0 q8 c9 u+ C/ e+ B改装导线把键盘原来的数据线。在离USB接头10公分的地方剪断。剪出六针的并排针座。焊接。这里要和上面的键盘针座的排位 一样。
( w2 V/ L+ v" y4 Q# Q/ N% ~

给你的键盘加上无线PPT控制功能吧

排线的位置要和键盘一样。

给你的键盘加上无线PPT控制功能吧

4 ~% R9 s$ q6 g: J+ W% h+ c5 U

给你的键盘加上无线PPT控制功能吧

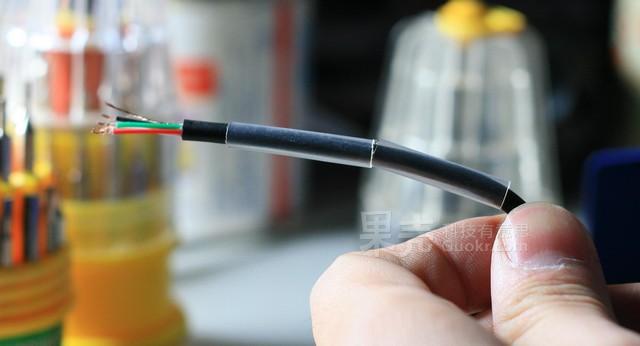

先在电线里放两段热收缩管。要养成习惯，不然焊好后，发现热收缩管忘了放了。这下就坑爹了。

给你的键盘加上无线PPT控制功能吧

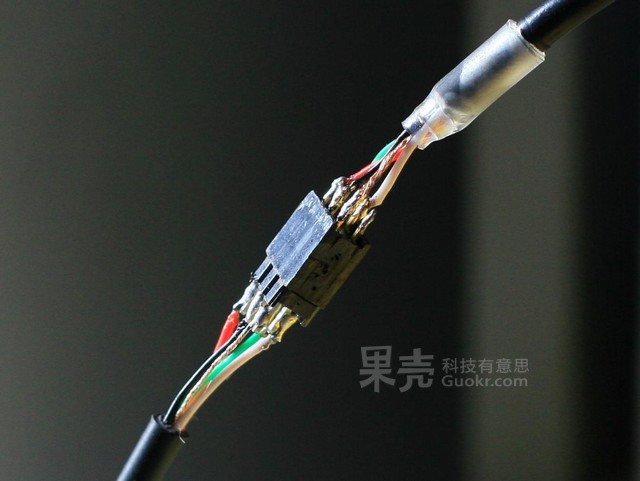

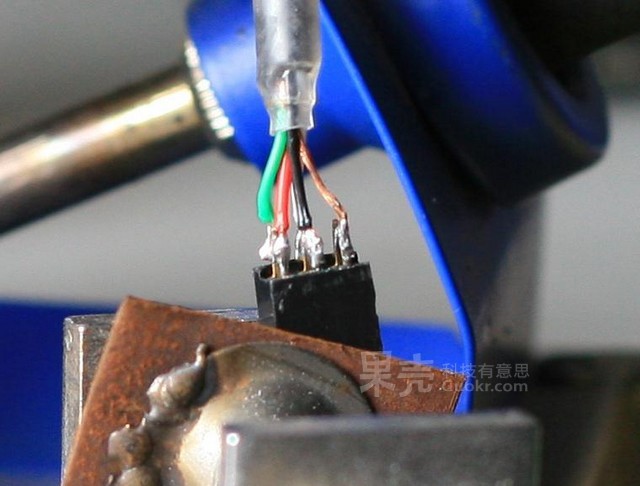

然后焊接。

给你的键盘加上无线PPT控制功能吧

1 B6 q  W. ?2 O; f在键盘的那一端的数据线用排针焊接。

给你的键盘加上无线PPT控制功能吧

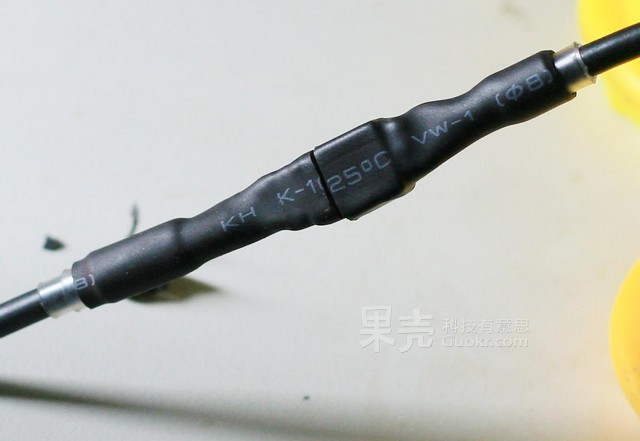

0 q% _3 E8 Z; {: I* l2 n焊接好后保证连接起来线路正确。最后就用大热收缩管包住。
利用热收缩管的铭文做标记。以后就不会插反了。
制作外壳

给你的键盘加上无线PPT控制功能吧

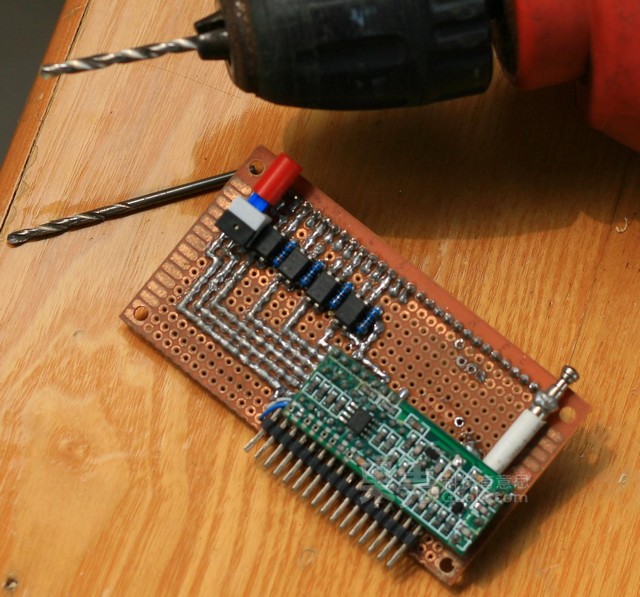

1 B; w8 F. ]( n1 D* U3 x因为万能板上没有孔固定螺丝，所以用手钻钻下。最后使用小刀在板上钻个小洞。这样钻头就不会偏了。

给你的键盘加上无线PPT控制功能吧

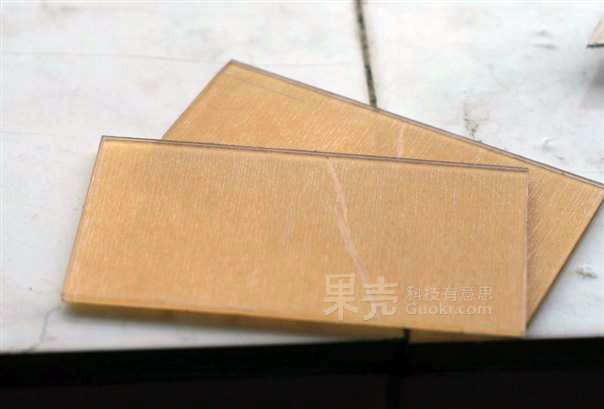

1 a6 e8 m$ v/ i: L: z8 X5 X然后用亚克力板切出两个跟电路板一样尺寸的板子。
1 [7 ]/ B. I9 ^- m

给你的键盘加上无线PPT控制功能吧

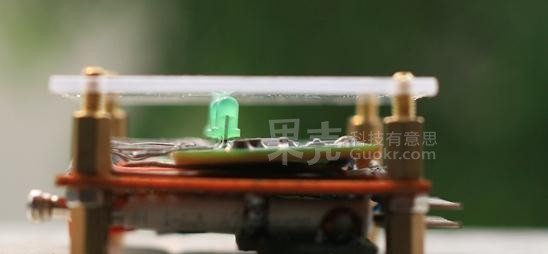

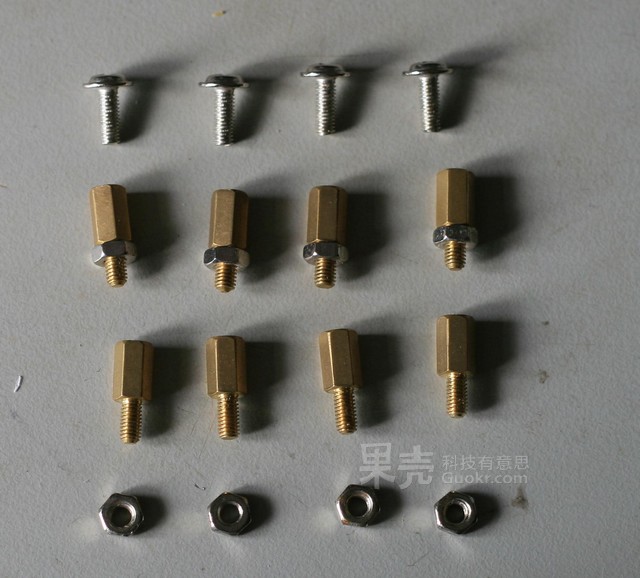

钻好洞，上铜柱螺丝。

给你的键盘加上无线PPT控制功能吧

面板被指示灯挡住了。钻上三个洞。
; Q! u8 S$ {/ A/ L1 I

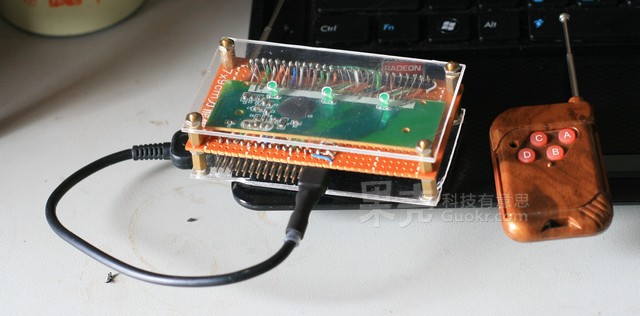

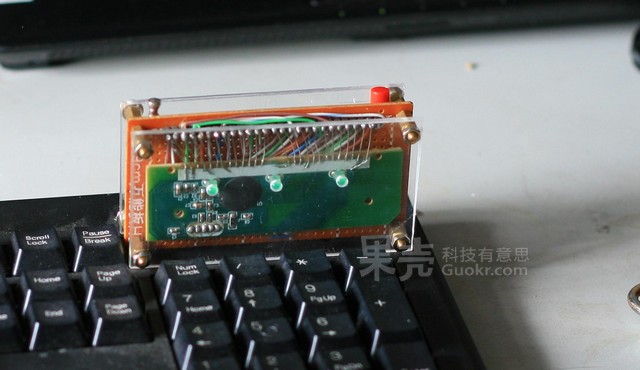

做好后就是这样了。这就是移动装，上台演讲使用。
4 ~( ^' ~  V1 H9 L( T* z

给你的键盘加上无线PPT控制功能吧

  l2 g5 n$ p4 @, F9 n把电路板插回键盘上，键盘可以正常使用，测试过关。这是宅男宿舍装，宿舍打机用。
" X+ t6 |1 [: H- t一个合格的DIYer。焊接是基础中的基础。其实焊接也没有那么难。只要明白要点。再练习练习。你也就是高手了。再加上这个自制的无线PPT控制器。你就是完美的湿兄了！！
