GEEK小浪漫：靠在一起就会闪烁的心

在这个水晶心里附带有传说中的爱情魔法，只要相互爱恋的情侣将它们带在身上，就能在两人相互接近到数米或十数米时，闪烁红色的光芒作为真爱的见证。并且还有铃声/震动模式可选！
$ j0 I7 x: e9 ~8 b( X* t9 p) e3 W& zhttp://www.guokr.com/article/436915/file:///C:/Users/Guokr/Desktop/%E9%AD%94%E6%B3%95%E6%84%9F%E5%BA%94%E6%B0%B4%E6%99%B6%E5%BF%83.files/image001.jpg如果你将它们装到衣服上，就能获得传说中的成对爱心T恤：-）
! |: S0 j0 V) W' o0 Z工具和材料首先，需要两对具备寻物功能的电子防丢报警器。

GEEK小浪漫：靠在一起就会闪烁的心

/ w( Z& |/ i. O5 v2 x) C( U- E9 o其次，需要两颗塑料透明爱心，当然是空心的，体积稍大一点结实一点的比较好。        常见的电子制作工具，烙铁焊锡镊子等等。        一些电子元件，详情参照之后给出的电路图。        快干胶，透明胶带。        最后是装饰用的喷漆，颜料，贴纸。拆解分析报警器

GEEK小浪漫：靠在一起就会闪烁的心

首先，买来的防丢报警器是这个样子的。
/ q  K% ^3 A9 a1 i, C( W; Xhttp://www.guokr.com/article/436915/file:///C:/Users/Guokr/Desktop/%E9%AD%94%E6%B3%95%E6%84%9F%E5%BA%94%E6%B0%B4%E6%99%B6%E5%BF%83.files/image003.jpg左边一个是接收器，右边一个是发射器。如果调节到寻物模式，当两者接近到给定距离的时候，接收器就会闪烁LED，发出报警声和振动提示。接收器使用一个1.5V的七号电池，发射器使用一个3V的纽扣锂电池，前者储能多，但是电压低，体积大，在改造的时候带来了一些麻烦。
5 D  }: s. H" m# ]. e& G9 \http://www.guokr.com/article/436915/file:///C:/Users/Guokr/Desktop/%E9%AD%94%E6%B3%95%E6%84%9F%E5%BA%94%E6%B0%B4%E6%99%B6%E5%BF%83.files/image004.jpg

GEEK小浪漫：靠在一起就会闪烁的心

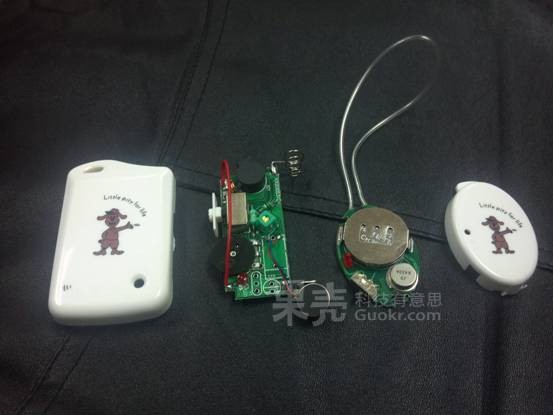

继续大卸八块，左边是接收机上下分别是蜂鸣器，模式开关，红色天线，调节感应距离的电位器，最后是振动马达。右边的发射机结构相对简单，上方的银线是天线，中间是纽扣电池，下方是开关和振荡三极管。
. W9 {! ?7 d, l1 E, ?整体规划设计开工之前对手头具备的资源和能够实现的功能作一下设计。首先，发射机只有发射功能而不能接收，所以每个爱心需要一个发射机和一个接收机，合计两对。这时候就要求两对报警器能够同时工作互不干扰，并且能够将两个部分塞进一个爱心里。前者在买报警器时实验验证，后者由于整个报警器塞不下，于是就决定把外壳拆掉只留电路板，并且将7号电池的电池座改为在电池上直接焊接引线节省空间。
其次，这个防丢报警器有一个低亮度的LED，一个蜂鸣器，一个震动电机，还有一个可以调节感应距离的电位器。发射机和接收机远离时，LED常亮，蜂鸣器和震动电机不工作。两者接近时，LED闪烁，蜂鸣器和震动电机间歇工作，它们都是由1.5V的方波驱动的。
基于以上的分析设计，对各功能取舍如下：
5 N6 q" N; z+ Z, D报警声功能：由于蜂鸣器的报警声相当令人不适，于是拆去。如果希望有报警功能的话可以保留。
, p& X3 L/ B& q震动功能：震动电机保留或不保留皆可，原有的小电机额定电压1.5V，震动力度令人满意。
发光功能：原有的LED亮度太低在装饰效果上可以忽略。需要新增加LED模块，由于电源电压仅为1.5V，直接驱动通常的LED亮度都很低，所以该模块要有升压功能。由于需要在发射机和接收机接近时闪光，所以供电可以由震动电机引脚取电，两者同步工作。升压之后各色LED都可以自由使用，爱心的话选择红色比较合适？
LED升压驱动模块

GEEK小浪漫：靠在一起就会闪烁的心

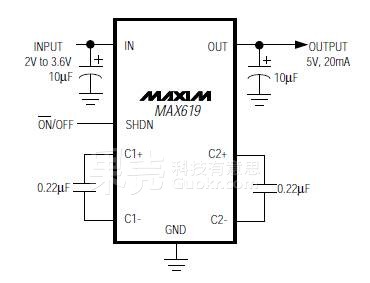

. ^# e5 I- K" G# k: D  @% Q( p- s为实现1.5V升3V以上电压的功能，通常我们会考虑使用DC-DC升压电路，但是考虑到体积限制和功率要求（只驱动几个LED，单个最多5mA），电荷泵电路用在这里更合适。实际用的是美信的MAX619电荷泵，凌特的LT1522可以等引脚直接代换。
5 X8 k1 {$ S  _

GEEK小浪漫：靠在一起就会闪烁的心

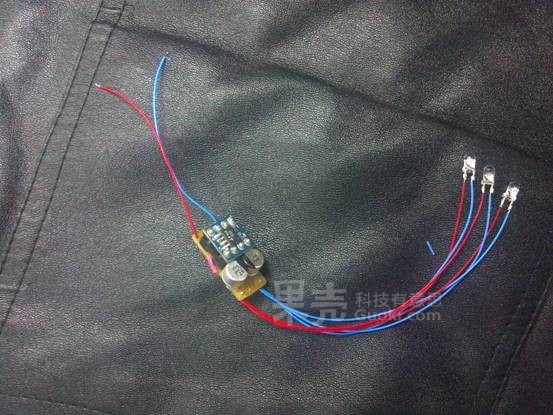

4 }* H: T, p2 p% A# K: ihttp://www.guokr.com/article/436915/file:///C:/Users/Guokr/Desktop/%E9%AD%94%E6%B3%95%E6%84%9F%E5%BA%94%E6%B0%B4%E6%99%B6%E5%BF%83.files/image005.jpg具体焊接过程略过。实测1.5V工作输出电压不达标，但是后端的三个高亮度红色LED的亮度足够，可以使用。
报警器改造这一步主要是拆掉不需要的元件，所以相对简单。
  f2 E4 E+ r6 b不需要发声功能的话拆去接收机上原有的蜂鸣器。        不需要震动功能的话将震动电机拆掉，需要的话保留。        需要发光功能的话将LED驱动模块焊在振动电机的引线焊点上，不需要的话不改。        拆去接收机上原有电池座的铜片和弹簧。        在一颗七号电池的两极直接焊接导线，再焊到接收机的电池焊点上。这一步烙铁功率要大，焊接速度要快。

GEEK小浪漫：靠在一起就会闪烁的心

3 r4 H. A- M! i9 C$ K

GEEK小浪漫：靠在一起就会闪烁的心

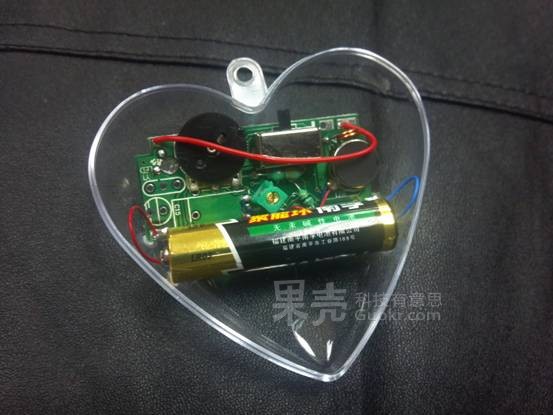

http://www.guokr.com/article/436915/file:///C:/Users/Guokr/Desktop/%E9%AD%94%E6%B3%95%E6%84%9F%E5%BA%94%E6%B0%B4%E6%99%B6%E5%BF%83.files/image007.jpghttp://www.guokr.com/article/436915/file:///C:/Users/Guokr/Desktop/%E9%AD%94%E6%B3%95%E6%84%9F%E5%BA%94%E6%B0%B4%E6%99%B6%E5%BF%83.files/image008.jpg焊接完成的样子，改装完成以后的接收机放到水晶心外壳里试组装，图中的接收机安装有振动电机，但是没有安装LED驱动模块。
! \. _# D$ c0 i+ }组装部件

GEEK小浪漫：靠在一起就会闪烁的心

水晶心的大小足以两半分别容纳发射机和接收机，按照试组装的位置将电路板和电池先用胶带临时固定，再用强力胶固定在水晶心里，并注意两边合上以后的线路绝缘。使用的502胶干后会发白，影响了水晶心的透明度，略为遗憾。

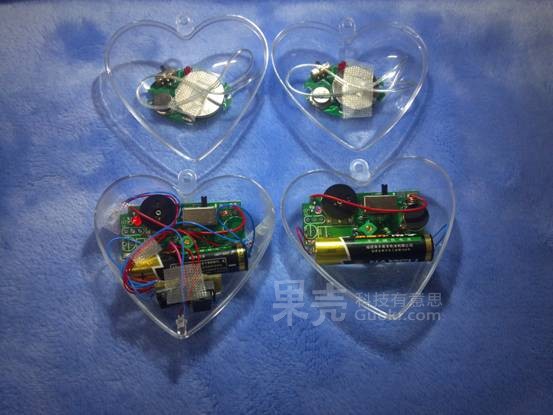

http://www.guokr.com/article/436915/file:///C:/Users/Guokr/Desktop/%E9%AD%94%E6%B3%95%E6%84%9F%E5%BA%94%E6%B0%B4%E6%99%B6%E5%BF%83.files/image009.jpg上方的两半里装的是发射机，下方两半水晶心里，左边装了LED驱动模块，三个高亮红色LED布置在水晶心的三端。右边的水晶心里只有一个震动电机（粘接在原来蜂鸣器的位置）。这里的安排纯属个人爱好兼顾演示，需要的话同时安装LED驱动模块和震动电机也完全没有问题。

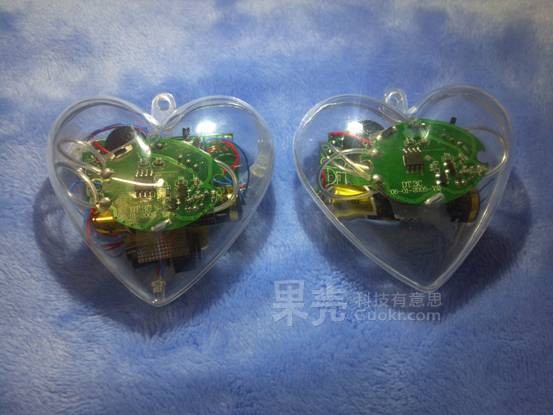

测试配对http://www.guokr.com/article/436915/file:///C:/Users/Guokr/Desktop/%E9%AD%94%E6%B3%95%E6%84%9F%E5%BA%94%E6%B0%B4%E6%99%B6%E5%BF%83.files/image001.jpg这里是安装完毕，未加装饰的样子。
由于有两对报警器。使用前的配对工作有些复杂。这里将分为水晶心甲（发射机A，接收机B），水晶心乙（发射机B，接收机A）分别配对。

将水晶心甲、乙拆开，关闭所有发射，接收机电源。接收机接收范围调至数米。        开启接收机A电源。        开启发射机A电源，将发射机A与接收机A凑近配对。        将发射机A移出接收机B接收范围外。        开启接收机B电源。        开启发射机B电源，将发射机B与接收机B凑近配对。        调节接收机A，B接收范围相等，合上水晶心甲、乙，配对完成可以使用。
1 u* J5 P! Q- t; @5 {

配对完成后，只要两颗水晶心接近到设定的距离（通常是几米），水晶心甲的红色LED就会闪烁发出红光，而水晶心乙内的震动电机就会开始间歇震动，在演示视频中把放在上面的牙签震了下来。

% Z, d/ M! c- I( R1 J# ]) }发光演示视频
7 H' O5 s& S2 T, M; x) w$ y* J
发光+震动演示视频
到这一步测试完成，制作就大功告成了。
; B" }$ N* P6 p' [7 \0 r外观装饰在某种意义上，透明的外壳加上内部的绿色PCB板直接就是一种Geek风的装饰。但是如果对这样的外表不满意，可以外加磨砂喷漆彩绘贴纸，接下来就看各自的爱好和发挥了，这里不再细述。
