我家有一大一小两条狗，它们个个都喜欢跑到院子里玩儿，不愿待在家里，于是就苦了我，不停地要给它们开门放行。天冷的时候，就没办法一直把门开着，而且我也不能总守在门口吧。于是，我就要用技术来解决这个问题，要求如下：
# k: Q& P" U0 F8 x0 K这种装置可以用来开门和关门，也能在需要的时候将门保持虚掩。门必须能够正常使用。我必须能够从其他房间操作它（用摄像头监控）。能够教会狗狗如何自己开门。! r9 o P8 J9 E
1 选择零件
/gkimage/re/om/8l/reom8l.png
/gkimage/04/fd/ta/04fdta.png
/gkimage/m4/dy/e8/m4dye8.png
/gkimage/c4/q1/t4/c4q1t4.png
/gkimage/f5/co/vd/f5covd.png
/gkimage/37/40/qg/3740qg.png
我毫不犹豫地选择了12伏千斤顶作为活动装置，它和用来转动卫星天线盘的玩意儿很类似。我找到的千斤顶，是从一个移动式浴缸提升器上拆下来的。
& @ [+ [! J# W, Z6 ]6 k还需要一个供电电源和一些额外的零碎材料。

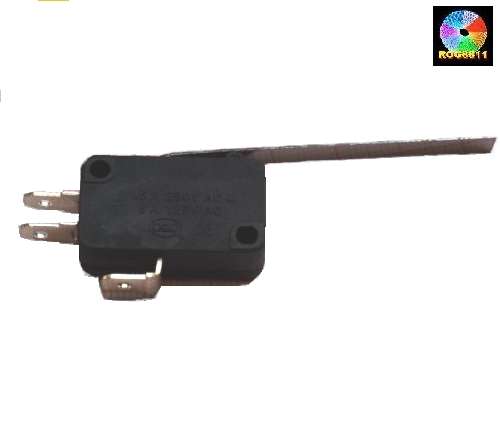

% e* F, ~- J5 I1 h( `几个微动开关，用于限制运动。& `5 Q2 n, p' f$ ^
强磁力磁铁，用于吸合。

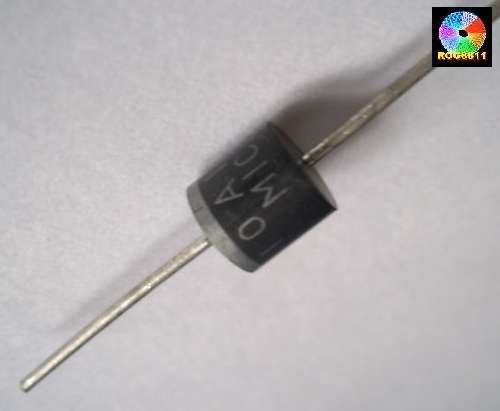

/ d' L" m# c+ N% M+ q! v/ D! }几个二极管。7 E9 b6 a1 d( a5 l9 H9 C& D: r* W
门闩吸合器以及一些控制组件。, u/ s1 C. z8 j1 A1 |9 E# P+ y! k; z
: m J7 `! _$ R+ c
2 设计图纸
/gkimage/op/n5/zv/opn5zv.png
/gkimage/0o/ng/et/0onget.png
/gkimage/7q/5o/9m/7q5o9m.png
/gkimage/jc/ba/gb/jcbagb.png

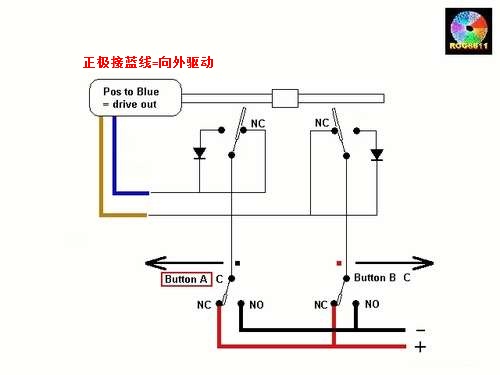

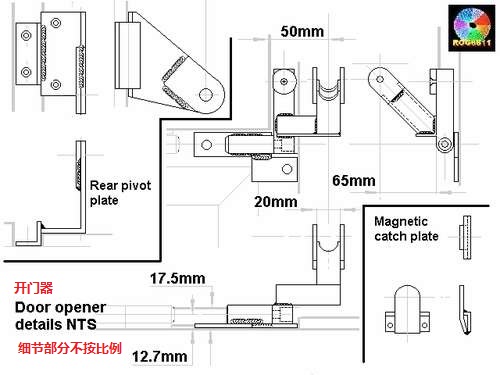

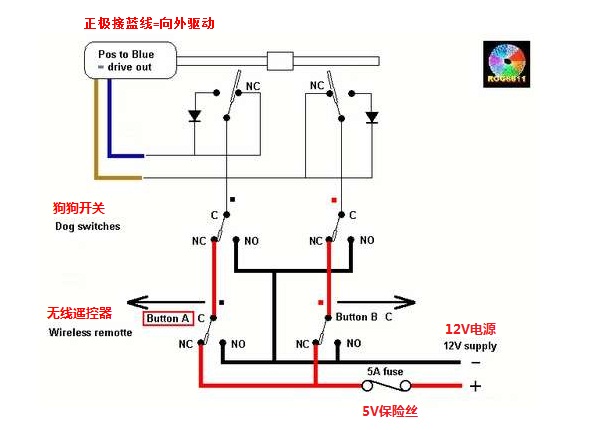

在我弄清楚各个零件之后，就该设计硬件和电路了。这些硬件图纸也许在专业人士眼中不值一提，但却花了我好几个小时才搞定。?GA图展示了其工作原理……在电路图中可以看到，顶部有两个微动开关，分别在常开和常闭触头之间接了一个二极管，这两个二极管能够让电动机在撞锤方向反转时重新启动。在第二张接线图中，可以看到在原本的无线遥控装置中加入了一个手动……或者说狗动……开关。
5 z) A# R7 V; S
( r& Z& Q. F4 V7 y3 制作
/gkimage/m7/ck/ww/m7ckww.png
/gkimage/ma/k8/hf/mak8hf.png

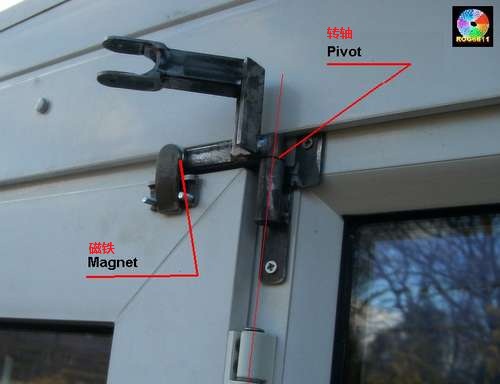

接着就是大量的金属切割和焊接活，首先要完成的就是转轴和磁铁吸合器。5 B- Y# v7 j* F8 w5 J( V

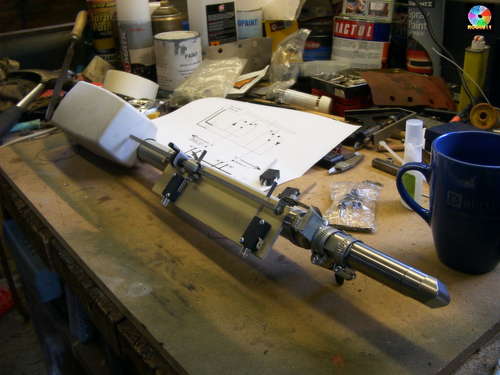

在制作好小型吸合器板后，就要将各个零件放在门上测试一下了，重点在于，关门转轴的中心线要与门的铰链的中心线对齐，否则两者就都没办法正常工作了。0 _3 z3 n0 l# a7 \5 T' P3 A2 f
/gkimage/wo/7m/6t/wo7m6t.png
/gkimage/dz/cg/rc/dzcgrc.png
限位开关安装在一块废弃的浴缸面板上。其他的零件、角架和杆件也都是从废盒子里找来的……
" S) Q4 [& S6 c: G1 r3 P将这些东西都用夹子固定起来，方便调整，在到位之后就可以拆除了。 y1 ^$ ]0 w0 }5 [
% U: q$ I4 J A& ]8 K0 t
4 安装
/gkimage/xx/06/1m/xx061m.png
/gkimage/3e/to/c4/3etoc4.png
/gkimage/rd/hc/m5/rdhcm5.png
/gkimage/wt/hp/ls/wthpls.png

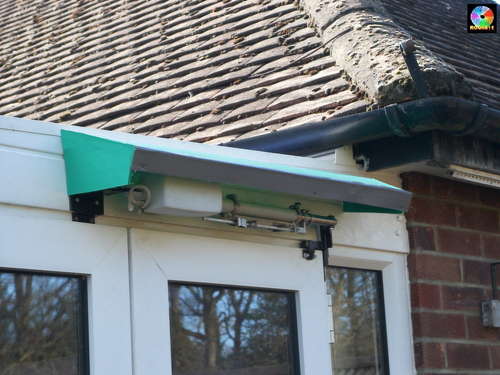

在将它安装在门上后，我还用双层塑料板和一块绝缘胶布制作了一个雨棚，一并安装了上去。# G: _% ~/ `# P
简单地将它接上一个12伏的电池，试试撞锤能否顺利进出，顺便调整下限位开关。' K. C4 ?, w9 O$ _% G1 w& H
. ~) R' J0 w/ y0 g b1 s3 @! Q5 门闩吸合器
/gkimage/25/w5/o8/25w5o8.png
/gkimage/5x/4f/h1/5x4fh1.png
/gkimage/ft/34/ca/ft34ca.png

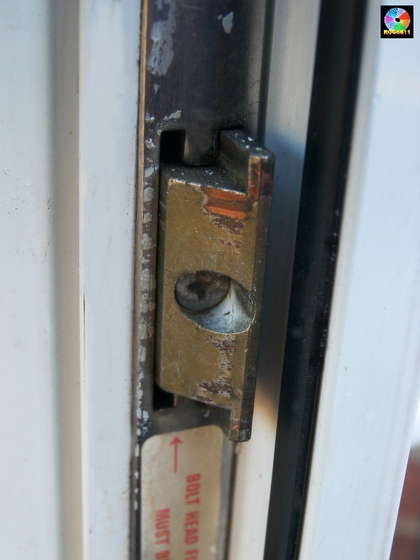

为了让开门/关门器顺利工作，需要将原本的门闩拉起来，免得它将门给锁死。# q: L' z2 O3 _# w/ `( E+ o6 h8 A

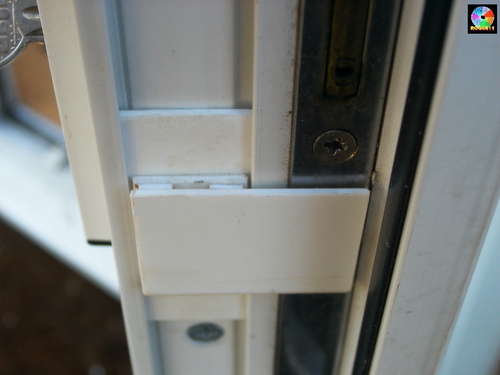

UPVC材质的门板侧面有几条很方便的沟纹，非常适合安装滑动吸合器，你只需要用美工刀在门的顶部做些手脚，让吸合器能够滑进去就行了。. ?& A- V" b Q9 b* Z: M; s
我还安装了一个吸合器的吸合器（其实就是一块弯曲的塑料?），避免吸合器沿着门向下滑动得太远。在晚上的时候，可以将门闩按照原来的方式锁上。- |4 f( h6 \7 w" K2 {: u/ t/ s
$ B% l P/ W2 D6 狗狗开门最后，我和我家狗狗感谢你观看这篇教程。
