小孔成像的原理，想必大家都懂。运用小孔成像原理制作的针孔相机，也不是什么新鲜玩意儿，相反，他正是照相机的始祖。如果你已经厌倦光圈快门感光度井字构图blablabla的常规的拍摄技法，或者空有一脑袋的想法却没有给力的设备，那么针孔相机是个不错的思路。 整部相机的成本只有不到20元人民币！

爱摄影的穷人们的福音啊！

针孔相机可谓是相机界的“单细胞生物”，核心部分就是一个针孔一个暗箱和一块感光材料。不过呢，为了尽最大可能的保证拍摄效果和操作便捷，我把一台完整版（而不是极简版）照相机应有的部分设计进去了。为了炫技，我甚至还做了一个可以伸缩的皮腔，同时有3个与不同焦段相适应的不同大小的小孔，初步实现了“变焦”操作。
DIYer:Greeny制作时间:2天制作难度:★★☆☆☆GEEK指数:★★★☆☆
双向电梯
) k2 e5 D8 t9 S$ M9 V# ~4 U  t1   工具和材料2   设计思路3   机身设计和制作3.1   前面板3.2   后盖3.3   机身主体4   伸缩皮腔5   过片机构6   针孔部分6.1   制作小孔6.2   测试7   组装8   试片8.1   计算8.2   实测结果9   DIYer签到处
1   工具和材料● 剪刀● 固体胶● 细砂纸（400目以上，用于打磨针孔）● 直尺● 针● 铅笔● 放大镜（显微镜更佳，用于观察针孔）● 蜡烛● 黑胶布● 打印机● 游标卡尺○ 打印纸○ 厚卡纸○ 可乐罐（用于制作针孔，黑皮的“可口零度”是个不错的选择）○ 120胶卷轴○ M3*50螺钉2个○ M3螺母4个○ 中性笔芯○ 卫生纸筒
  F0 x( `9 V+ x/ a+ I! L1 S2   设计思路

/gkimage/iw/2i/b1/iw2ib1.png

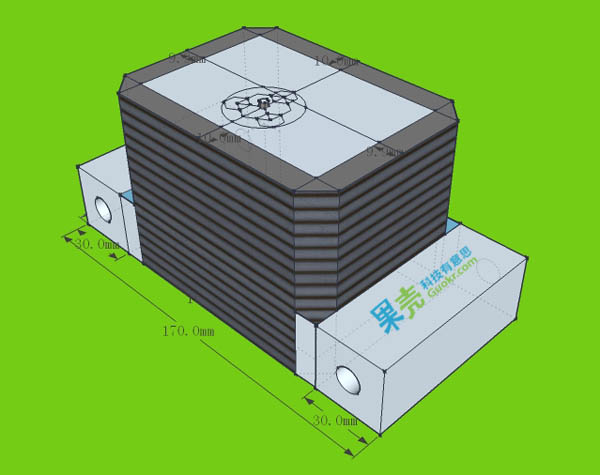

用sketchup建立外观模型，中间是伸缩皮腔，左右两边是胶卷仓。这个设计使用120胶卷做感光材料，因为120胶卷有挡光的背纸和计数，可以省掉计数装置。理论上说，使用数码单反的机身也是可以的，不过那样实在不够草根范儿。
3   机身设计和制作3.1   前面板

/gkimage/2s/qn/ws/2sqnws.png

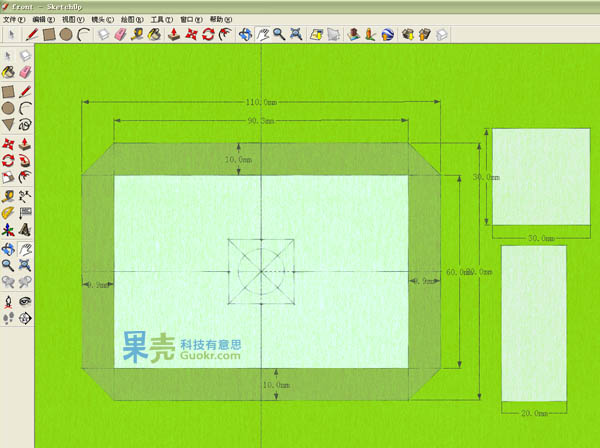

找好前板的正中开个1×1cm左右的孔，这是相机的“镜头轴线”，也就是针孔所在的位置。实际打印时我把图纸转成了黑底白线，这样能够尽最大可能的减少相机内的杂光。打印出来的图纸用固体胶平整的贴在瓦楞纸上。
/ m- X3 p9 g; ~+ P' y3 K2 y$ G

/gkimage/4k/ck/n2/4kckn2.png

这个是所谓的“镜头卡口”啦~遮光工作一定要做好做好啊！后图是放上针孔片的效果。
3.2   后盖

/gkimage/br/q1/ry/brq1ry.png

后盖要比主体略大一些才能保证盖上不漏光。

/gkimage/m1/ii/x7/m1iix7.png

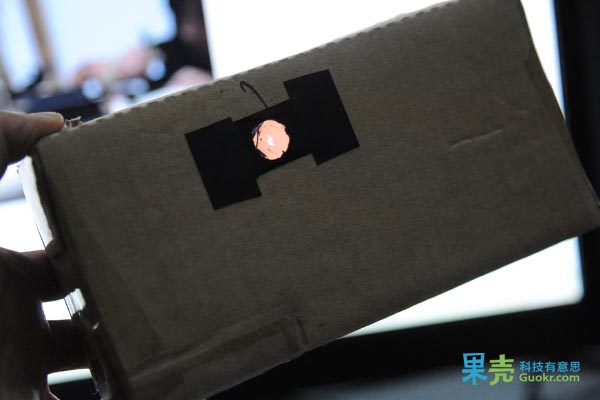

不要忘记在后盖上留出读数的片窗。标准的6×9cm画幅的片窗实在上部靠右15mm。为了避免可能的漏光读数窗可以用没曝光的底片做适当遮光。
6 R/ t' b: G+ c4 [  s! {- d; k3.3   机身主体

/gkimage/yp/jc/nx/ypjcnx.png

左右是胶片仓。120胶卷的直径约是25mm，所以我把胶卷仓设计成30mm边长（因为我用的单层的瓦楞纸厚度2mm左右。具体大小视你的卡纸厚度而定）。上下多留一些，可以做皮腔收起后的外前盖。
/ X5 P% r  }/ b7 b7 R2 N

/gkimage/1m/5z/ly/1m5zly.png

主体相对复杂些。

/gkimage/69/91/wl/6991wl.png

片窗位置要处理光滑，否则会造成过卷不流畅，甚至刮伤底片。
; {/ _; J& x5 W5 V* Y8 U4   伸缩皮腔

/gkimage/4a/zc/6h/4azc6h.png

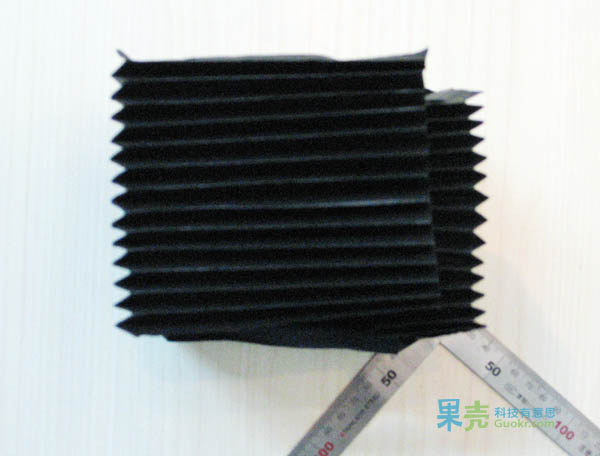

把黑色卡纸折叠成风琴状，让折痕比较明显。

/gkimage/7b/0r/w8/7b0rw8.png

依次叠放黑卡纸、黑色遮光布和黑色人造革。
, i0 S6 X, s" z; I  H

/gkimage/3j/j3/tm/3jj3tm.png

用皮革胶（或其他定型后比较软的胶水）将三层依次粘贴好。
& j, F5 h( _, F# O7 ~! h7 W

/gkimage/la/67/sq/la67sq.png

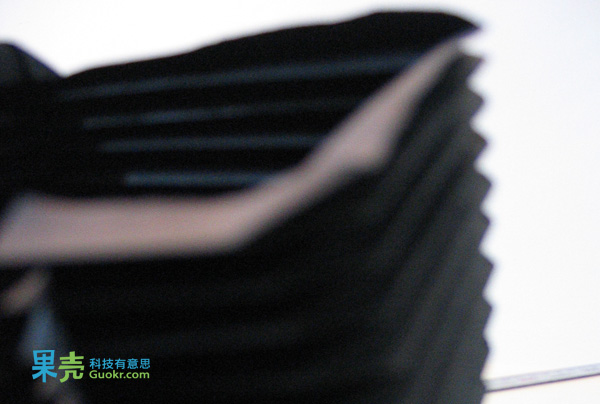

重新将皮腔折叠起来。封口，备用。
" W3 l! d0 R/ {) L; s5   过片机构

/gkimage/89/5n/hq/895nhq.png

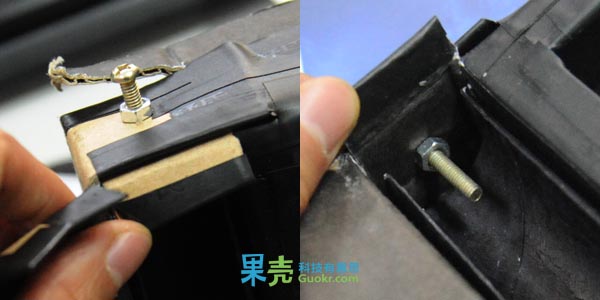

一台使用胶卷的相机当然要能过卷片才行。因为120胶卷背纸上标有数字，所以我们不需要设计135相机那种的传动和记数装置，需要的只是几个旋钮。用M3*50的螺钉穿过胶卷仓顶部，插入片轴，确认片轴在中心位置后上下各拧一个M3螺母固定。

/gkimage/in/y5/pe/iny5pe.png

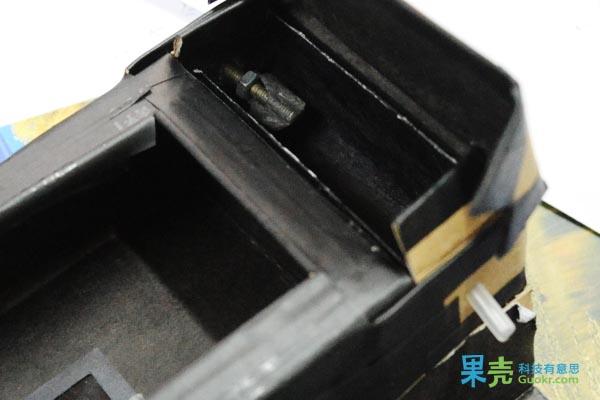

右边的旋钮担任着卷片的重任，所以要在用速成钢在螺钉下面做一个...这个我也不知该叫什么...把中性笔芯剪成2个15mm的小段作为底部活动的片轴卡插在胶卷仓底部。

/gkimage/em/yf/o6/emyfo6.png

把用卷纸芯剪成如图两部分做为胶卷仓的内部支撑，这里我用黑色记号笔把卷纸芯涂成了黑色。
# z  p9 g2 q* J0 n+ a  W

/gkimage/f0/9x/kg/f09xkg.png

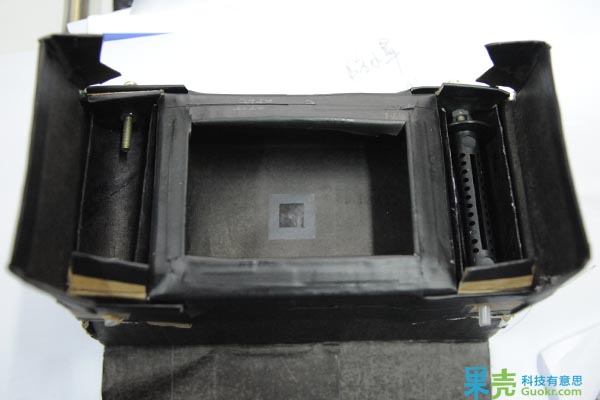

机身成品。
2 a/ X* ?3 ]2 I' w' O6   针孔部分6.1   制作小孔

/gkimage/9w/d4/ln/9wd4ln.png

将可乐罐剪成2*2cm大小的方片，展平（小心不要划伤手）。找到中心点。把它平放在桌面上，用较钝的铅笔头垂直在有色的一面中间扎下去，然后反过来用细砂纸在突起处耐心、轻柔地磨平，要非常小心，均匀用力。磨到非常薄之后再平放在桌面上，用针垂直扎穿。注意只要针尖穿过几毫米即可，不要完全的穿过去，因为家用的缝衣针通常直径0.7mm左右，而我们这次要做的孔径是0.3/0.4/0.5mm。如果你有游标卡尺，这里有一个得到相对精确的孔径的方法，具体做法是先用游标卡尺测出针尖0.3/0.4/0.5mm所在的位置并标记，在扎铝片的时候讲针扎入到相应标记的深度。用放大镜或显微镜观察你的小孔，确保它非常的圆，且边缘平滑没有毛刺，否则成像质量会大受影响。
6.2   测试你可以先把小孔简单的固定在前面板上，然后把前面板固定在皮腔上，不要粘死，因为接下来还有可能需要调整。把皮腔伸缩到合适的长度，在皮腔后面放一张半透明的纸，针孔对准窗户，观察窗户在纸上所成的像。如果一切正常，你将得到一个明亮、清晰的倒像。如果成像不清晰，试着伸缩皮腔。如果在其他长度得到了清晰地像，说明你的针孔直径不对。如果无论如何调整都得不到实的像，那通常是因为你的小孔不够光滑或不够圆。总之，再去做几个吧。
7   组装把做好的各个部分按照前面的设计图组装起来。这个相机有一点点设计缺陷，就是变焦的时候没有考虑固定，由于制作皮腔的材料有一定弹性，静置时可能会出现回缩的情况，因此在实际拍照的时候需要注意保持皮腔的稳定，比如用一本书压在相机上面或者找两根棍子支撑什么的。
8   试片8.1   计算根据光圈值可以计算曝光时间了。
4 c9 ?* b+ ]5 e5 g焦距（mm）孔径（mm）光圈数（F/）曝光时间（s）500.2817777/154/308700.33209102/203/4061200.44274154/308/615表格中的孔径是相应焦距下的最佳孔径，我们取个近似值就好。曝光时间中中间的数字式计算出的标准曝光时间
用不同孔径的孔分别曝光（别忘了记下每张的孔径和曝光参数），为了得到曝光正常的底片，可以进行包围曝光，也就是在你估算的快门的基础上，再各加/减一档再拍摄两张。（另外胶片可能存在倒易率失效问题，这个话题有点深，有兴趣的私信聊哈~）因为孔径较小，所以需要的曝光时间较长，曝光过程中请保持稳定不要移动相机。拍完后找个靠谱的馆子冲洗胶卷。除非你确信你冲卷的水平万无一失。
% y5 p- A- d8 n- c; j: G8.2   实测结果

/gkimage/pg/b6/ng/pgb6ng.png

懒得扫描随手翻拍底片...可以看出不同焦距的对比。

/gkimage/jb/yb/hj/jbybhj.png

孔径=0.3mm。

/gkimage/nv/cs/rd/nvcsrd.png

孔径=0.4mm。
  w# n1 ^! Y# I1 q( B; ]

/gkimage/7c/oi/1z/7coi1z.png

孔径=0.5mm。
由于时间关系，没有准备更多的样片。
本文旨在给大家提供一个玩针孔相机的新思路。我相信针孔相机这种古老的东西不会消失，我也相信每一个尝试DIY相机的朋友都会从针孔开始
9 w* [- J+ Z: K: p5 u( m0 L, N# _最后期待大家晒出自己的作品。

9   DIYer签到处编辑:Greeny果壳DIY站QQ群：132647923, 2群：179240860（加入时请报上你在果壳的个人主页地址，以防广告ID）
果壳DIY站微博: http://t.sina.com.cn/guokrdiy
% B' K; D9 h* |" C说实在的，这个坑爹的“变焦系统”还有很大的改进空间，so，等你哟亲~
