自制一只会“飞”的蝴蝶书签

6101122

/gkimage/qn/8j/oh/qn8joh.png

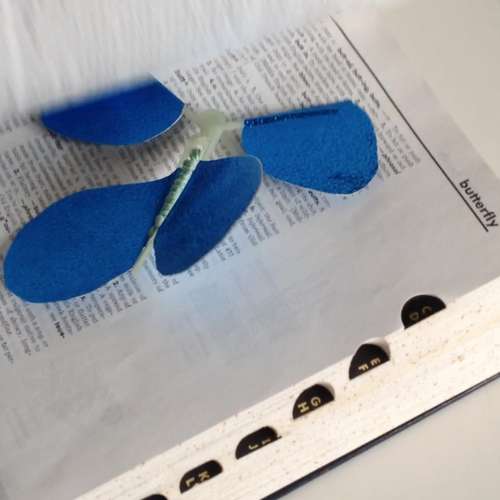

DIYer:                        belsey                制作时间:                        1天                制作难度:                        ★★☆☆☆                GEEK指数:                        ★★☆☆☆                 这只结构简单的小蝴蝶会在你翻开书本的时候飞舞而出。
有段时间我试着用回形针和别的东西作原材料，但是很不幸地遭受了失败。
蝴蝶的尺寸很小，这意味着需要精细的测量和加工，在手工制作的时候造成了很大的困难。
蝴蝶的两边要完美对合到一起，这样才能够自由飞翔。蝴蝶需要薄到足以藏进书页之间，又要坚固的足以承受紧紧缠绕起来的橡筋的拉力。
  _# n9 g5 \) f) j 双向电梯
) z) L* `3 m3 m1   材料和工具        2   制作骨架        3   检查结合处        4   剪下翅膀        5   安装翅膀        6   组装        7   安置蝴蝶        8   DIYer签到处  1   材料和工具○ 3D打印的零件；○ 一些彩纸（比如一小块包装纸，但是普通的白纸涂上颜色也可以）；○ 一根橡皮筋；● 少许胶水和剪刀；● 一小块砂纸来打磨得到的3D打印件。 2   制作骨架

/gkimage/2t/gg/o7/2tggo7.png

/gkimage/ze/7n/6r/ze7n6r.png

和许多人一样我没有一台自己的3D打印机，但是在网上有许多打印服务商，他们会很乐意打印你的各种文件。
- r( l) q4 g7 M! B3 {

/gkimage/62/u0/x9/62u0x9.png

这个模型需要用耐用的超精细塑料打印，其他的材料大都没法打印出需要的超薄厚度和精密度。
打印本身不贵……但比较不幸，邮费要多的多。
. a- e  u& e2 Q$ ?2 }- r7 Q  3   检查结合处

/gkimage/n3/h1/6k/n3h16k.png

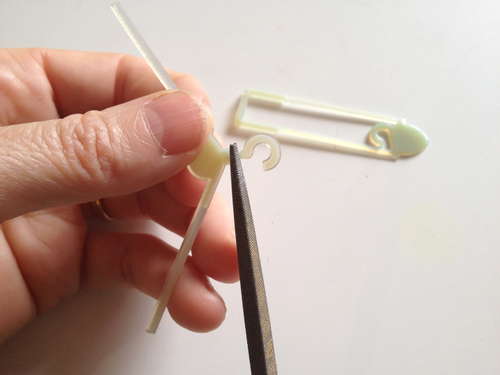

拿到3D打印件以后最好稍花几分钟检查一下确保零件能够顺利结合。

/gkimage/bi/ol/he/biolhe.png

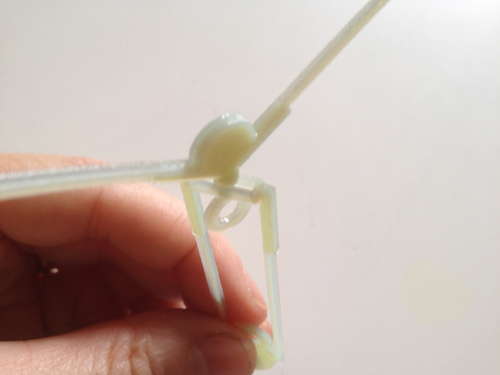

将那一块看起来像衣架的零件插进另一块上的插槽里，看看能不能顺利转动。这时可能需要稍作打磨。
2 U% H) Y- G+ x 4   剪下翅膀

/gkimage/e1/s4/dh/e1s4dh.png

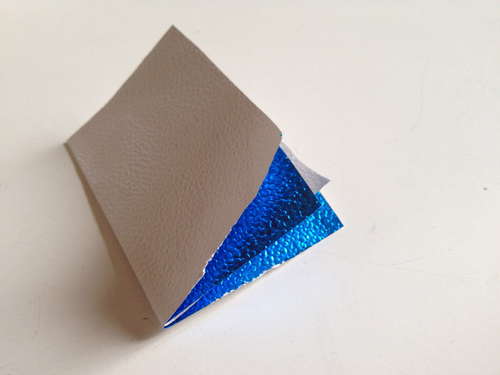

剪下两小块彩纸（大约4英寸x5.5英寸），然后折叠成4层（分别对折再对折）。

/gkimage/z1/6t/zd/z16tzd.png

画出翅膀的形状，让直边落在第二次折叠的折痕上。
/ I# l) F. j! @" [3 I4 p' h

/gkimage/pd/zk/4p/pdzk4p.png

底部的翅膀从折叠处算起需要1.5英寸（大约4cm），上面的翅膀（“衣架”上的）需要1.375英寸（大约3.5cm）。

/gkimage/yv/ka/jr/yvkajr.png

按照图片里的样子来画，沿着画出的线剪下以后，你就会有两片形状一致对称的蝴蝶翅膀。
5   安装翅膀

/gkimage/em/hj/tn/emhjtn.png

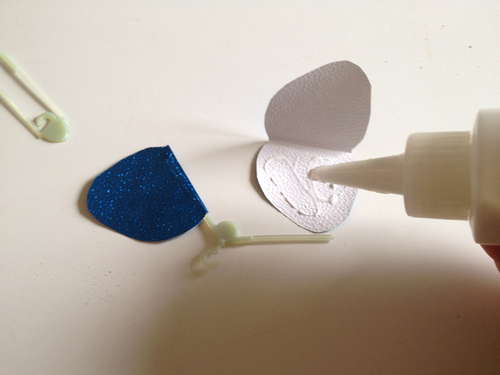

用一点点胶沿着折叠线上胶把较小的翅膀粘在“衣架”上，如图所示。
* m4 e' a- ]5 ?( x! r

/gkimage/ii/pq/3j/iipq3j.png

将两片大些的翅膀粘在另一块3D打印件上，使它们与挂钩相邻。
( A  _$ A! Z$ O. N% R2 G 6   组装

/gkimage/5r/hh/td/5rhhtd.png

/gkimage/dj/1m/kh/dj1mkh.png

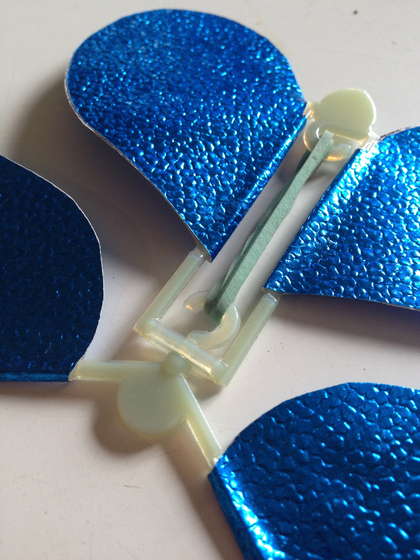

将“衣架”上的挂钩插进另一块部件上的插槽里，然后在两个挂钩之间挂上橡筋。我的橡筋太长了，所以我把它折叠了一次，现在一切正常！
- ^, Z3 t' K. Z3 N" I/ [ 7   安置蝴蝶

/gkimage/pp/mi/08/ppmi08.png

将顶部的蝴蝶翅膀旋转多次，尽可能地扭紧橡皮筋。
  Z% Q1 j) m3 V# f; K0 a/ j2 U# U然后把蝴蝶悄悄夹进一本书里，马上合上书。
9 h* d% e* w" b当下一位读者打开书页时，挥舞着翅膀的蝴蝶就会忽然冒出来！扑着翅膀，落在Ta的脚下。
) `; b. [) w% {, t2 H就是噗~的一下……
! l) {2 ~; i) ~

貌似……这个很适合向喜欢读书的人表白啊……

编译自www.instructables.com
