钟表起子改造，高精度，不是梦！

周升朱

DIYer:                        fu-80                制作时间:                        2小时                制作难度:                        ★★☆☆☆                GEEK指数:                        ★★☆☆☆                 双向电梯
1   准备工作        2   测量        3   加热        4   切割        5   成品        6   DIYer签到处 作为一个DIYer，同时也是一个电子线路控，平时的实用电子制作肯定是不少的。而在平时的DIY活动中，会比较频繁的接触到这货……让人又爱又恨的3296多圈精密电位器。
3 i3 n9 e& E6 L

/gkimage/bu/tz/7b/butz7b.png

这货就这样子。
常见的都是蓝色外壳的，体积不大，调整可靠性和精度都算比较不错的，因为国内仿制的很多，所以价钱也相对低廉，用途很广。虽然用起来很方便，但是也有比较明显的缺点，就是调谐比较不顺手。老外有时候偏爱一字起子，比如英国，一字螺丝就很常见了。但是，这东西由于调谐头太小，一般使用的钟表起子，1.6MM宽的螺丝刀比较不容易吃住，很容易打滑，碰到其他东西，造成短路什么的，很麻烦。
1   准备工作

/gkimage/8a/9d/1u/8a9d1u.png

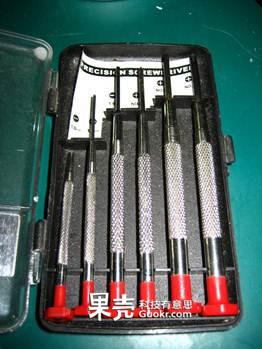

这就是国内常用的钟表起子，这算是比较好的CR.V.MO材质，也就是铬钼钒钢。标配就是三把一字，刀口宽度分别为1.0MM 1.2MM 1.6MM；三把十字螺丝刀，分别是00号，0号，1号。注意那把1.0MM的一字，已经被我暴力使用用挂了……在稍后会起到一个比较重要的作用。
  U( m7 J( T% f, L% C. A4 t' ~

/gkimage/8h/d9/b6/8hd9b6.png

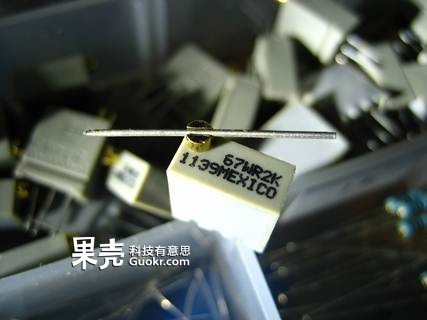

拿一个3296电位器出来，然后翻找一下平时保留电子元件脚的盒子，找到一根正好和3296一字缺口合适的引线，看看效果，严丝合缝！
! q) ]$ ~& B) w% `& p( |  F9 H 2   测量

/gkimage/ht/ed/yu/htedyu.png

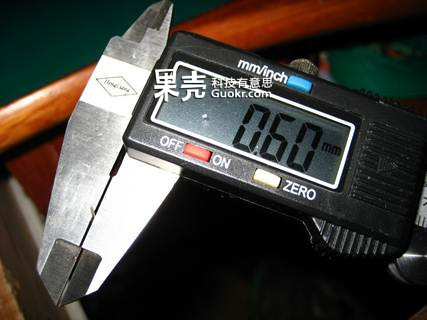

测量下，直径是0.6MM，请无视这把便宜货卡尺吧。
3   加热

/gkimage/ec/40/18/ec4018.png

/gkimage/40/0o/lt/400olt.png

/gkimage/mh/8v/oj/mh8voj.png

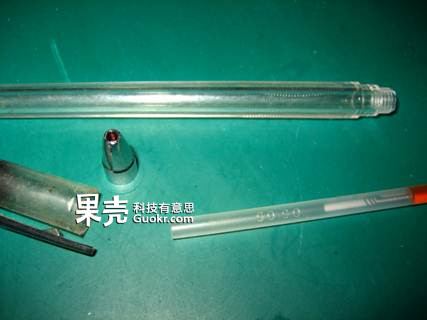

找到一只用了一半墨水，不下水的中性笔，内芯内径要刚好能套住3296的调整口，不能太大和太小。这里笔芯的外直径是4.2MM，内芯直径是2.85MM，比3296调整口稍大，很合适的哦。

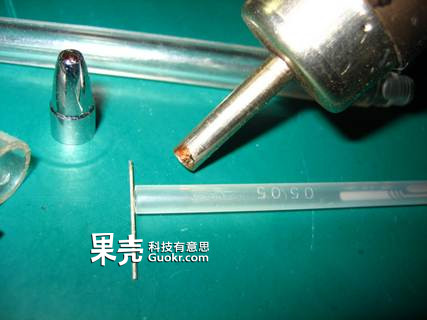

用热风枪加热元件引脚，通过热熔作用来贯穿笔芯，记得要尽量穿过笔芯截面的中心。

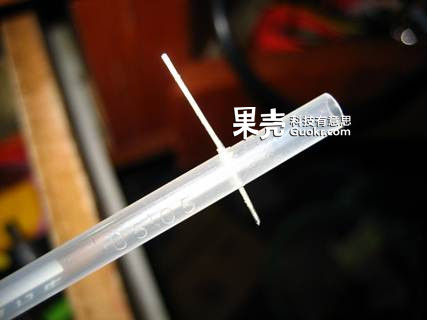

; o6 E& u; O' J大致就这效果……笔芯菌，乃安息吧……
3 y/ e- f* y! _ 4   切割

/gkimage/mh/f8/sh/mhf8sh.png

/gkimage/tl/3e/3u/tl3e3u.png

/gkimage/hi/zx/0k/hizx0k.png

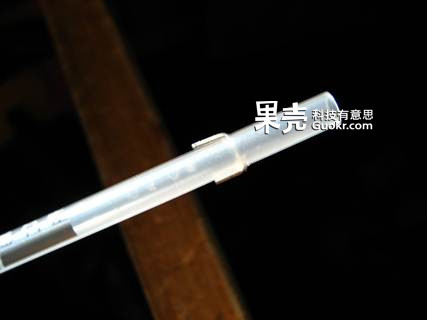

然后，切掉多余的部分，适当的留一些长度，弯折，贴紧笔芯外壁，防止掉落。

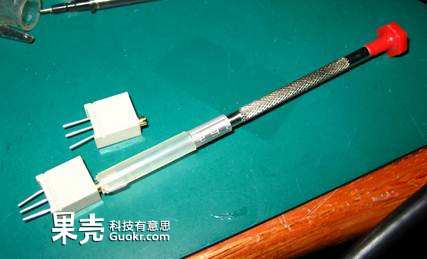

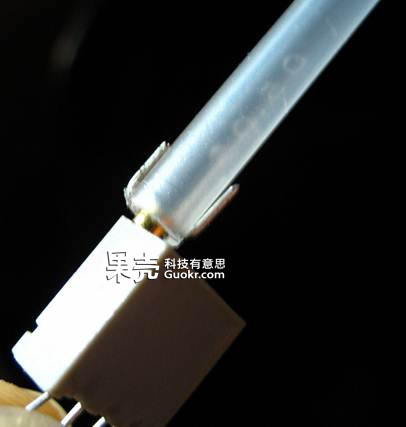

$ \' F3 v" ]$ f$ F+ I2 Y切掉多余的部分，看看效果，刚刚正好，可以很可靠的卡住3296的调整口，而又不会轻易的滑脱，对于一边调整又要一边看着万用表的我来说，是个很好很顺手的工具！
做一下最后的处理，笔芯外壁包了一层透明的热缩套管，作为绝缘措施。然后，之前断掉的起子，抹上强力胶水，直接和笔芯后部合体就OK了！
( i2 D% r% `' t& n# \ 5   成品

/gkimage/zi/j5/0g/zij50g.png

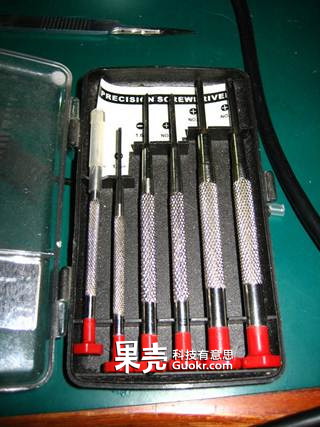

我可爱的钟表起子们，你们又能陪我一起玩了。 看看，多么和谐的一家……好像有奇怪的东西混进来了……
