来下一盘很大的棋

xx88xx3

/gkimage/vh/t5/b1/vht5b1.png

/gkimage/eq/zo/v6/eqzov6.png

/gkimage/vp/yu/qw/vpyuqw.png

DIYer:Jayefuu制作时间:两天制作难度:★★☆☆☆GEEK指数:★★★☆☆编译来源

作为一个常驻instructable的艺术家，我在午餐时间跟DAVE玩儿国际象棋。晚上回家的时候还是满脑子国际象棋，我发现厨房的黑白瓷砖就是一个完美的巨型国际象棋棋盘。我在网上找了找看有什么可以用的，发现了三个问题：1尺寸：那些打着巨型国际象棋广告的东西，其实没有一个真的是巨型的2.容易存放：我在网上找到的所有接都是用塑料注塑成型的。我需要很多地方去存放它们3.价格：我要为了一副巨型国际象棋花300美金。我的解决方案是：用一个简单的激光切割机切割塑料板来制作巨型国际象棋。这种塑料板又轻又结实，它一般用于制作政治标语或者住房标签。这些塑料片由两部分组成，两片组合在一起，国际象棋就能立起来，可以很好的代表一个棋子。同时便于拆卸，易于储存。只要你有一台24*36的激光切割机，你就可以制作自己的巨型国际象棋。双向电梯
% D8 K/ ]5 Y# [, e2 O  \& T7 w1   材料工具2   设计与原理设计3   激光切割4   组装5   下棋6   DIYer签到处
1   材料工具〇7片4mm厚的黑色塑料板（24*33）；〇7片4mm厚的白色塑料板；还需要一点儿耐心。塑料板大概需要50美金。●激光切割机；●锋利的小刀；附件1

2   设计与原理设计

/gkimage/az/qj/i5/azqji5.png

/gkimage/uy/cl/5z/uycl5z.png

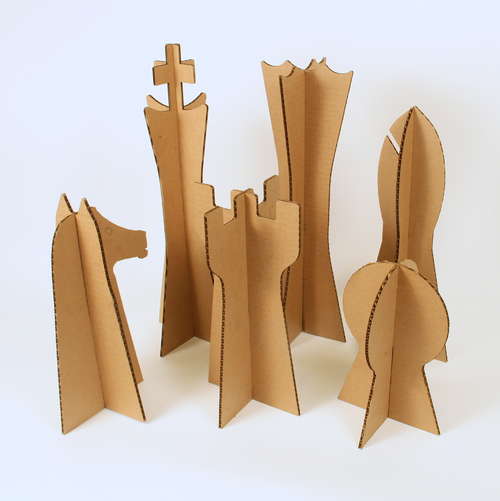

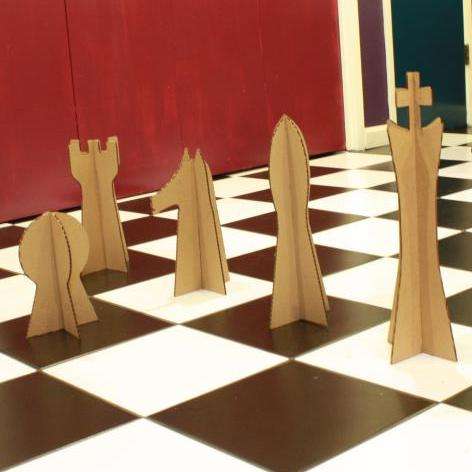

所有的零件都是用免费试用的CAD软件设计的。首先我用激光从硬纸板上切割每一块6英寸基板。接着把他们带回家进行试验。我发现我猜错了厨房瓷砖尺寸，所以我迅速的等比例放到到9英寸的底板，一个27英寸的国王。12个文档已经包含在这个步骤里面，你可以修改他们。附件2

3   激光切割对75w的Epilog激光切割机，我做了如下设置：速度：10电压：100频率：5000我把焦点放置在稍低于塑料板的上表面。我发现用这些设置可以一路过关斩将将所有切割都搞定。在塑料板的肋部留下标签。我选择这些慢一些的设置，可以将所有通道都打通，减少融化并且切割更迅速。从板材上切割下来塑料片之后，用投影电子束迅速的在周围划过。
# B# e# D. ]4 m7 E' Y+ O* l4   组装

/gkimage/a4/t5/ll/a4t5ll.png

/gkimage/vz/5o/ao/vz5oao.png

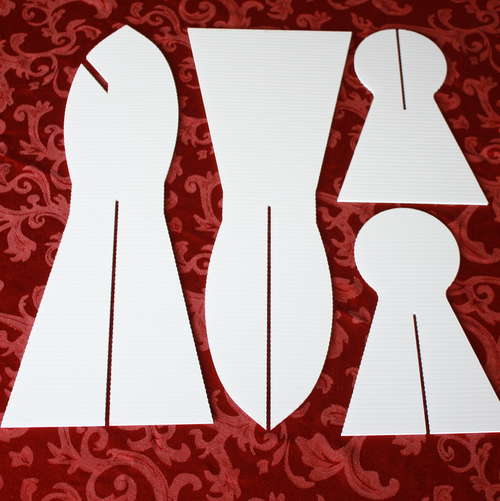

用这些国际象棋片，装配起来又快又简单。选择两个相反的块，把他们的槽插在一起。得益于他们的结构你可以很容易的把他们拆开，在每次有游戏结束之后方便储存。
* E3 O5 d- R: _9 ~+ L5   下棋

/gkimage/je/df/8k/jedf8k.png

/gkimage/z0/o6/k3/z0o6k3.png

/gkimage/j1/0t/zn/j10tzn.png

/gkimage/h0/uv/zo/h0uvzo.png

/gkimage/6p/ax/bz/6paxbz.png

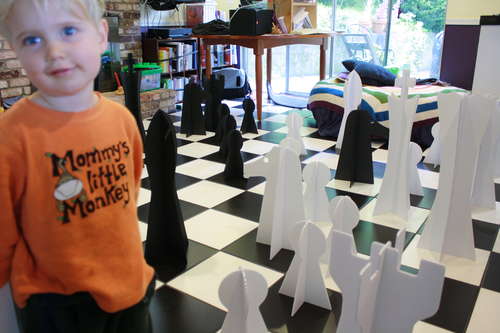

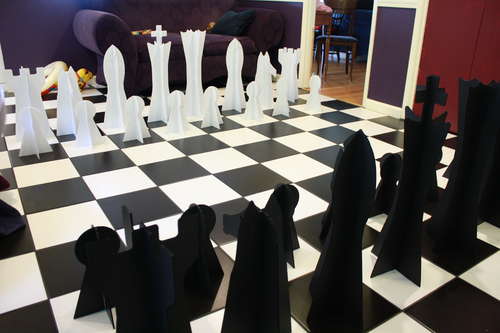

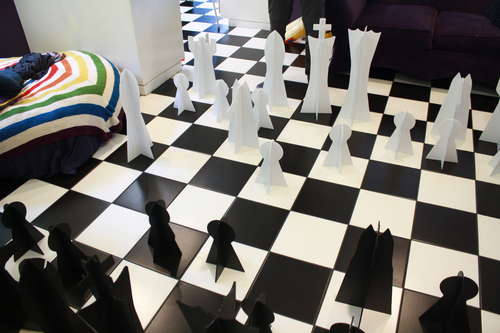

一经组装完毕，就可以把它们摆出来开始下棋。蹒跚学步的小孩刚开始会觉得它很有趣，一段时间之后就发现它其实很无聊。
