图为电影《铁甲钢拳》海报。& d! W/ u* h: y- {! ^# }' X
/gkimage/en/s6/ib/ens6ib.png

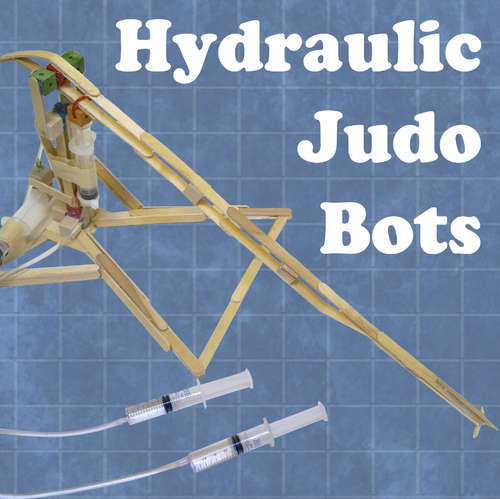

DIYer:lakiyama制作时间:一天制作难度:★★★☆☆GEEK指数:★★★☆☆编译来源
8 u4 }, j5 T, d在开战之后两个机器人会互相攻击，用液压驱动的手臂试图将对方抛出圈外。看视频能更好的理解这一点，也因此我将之命名为柔道机器人。" s4 E, d) l* G1 q! Y, n5 E
这个机器人由四个部分组成，基座，主体，机械臂和液压系统。液压系统由普通的塑料注射器用作活塞，工作液体是清水。! t2 T* E: ^ X4 B, w
每个机器人的成本是4美元，制作时间2小时。但是为了这么一个有趣的作品，记得多安排点时间！
; F- f. `. `; w' M9 f$ ~# t这个制作有助于理解流体静力学的基本原则，机器人的制作过程中能够学到如何适当的根据材料的密度，硬度来设计结构，并对液压系统和杆杆结构有更深入的认识。* x* J7 X. i& {% |3 g3 t
; A$ y9 F0 Q- W8 d# X* U! v
材料和工具
/gkimage/jz/qu/63/jzqu63.png

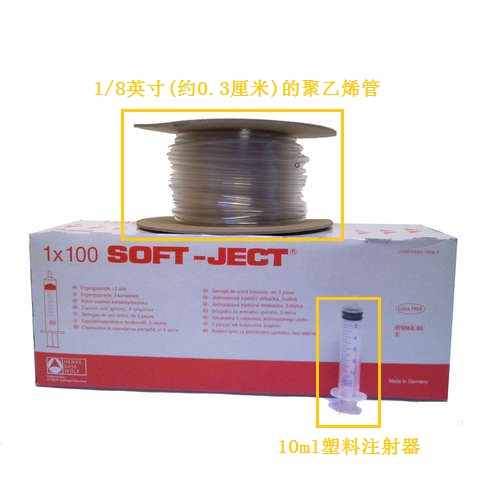

○ 棒冰棍○ 木制方块○ 打孔的木制方块○ 1/8英寸的坚固木条○ 装饰木雕（可选）○ 10ml塑料注射器○ 聚乙烯管○ 胶粘剂○ 4英寸扎带○ 热熔胶枪○ 热熔胶棒○ 多用途剪钳（可选）○ 食用色素（可选）以相互竞技为基础的机器人有材料数量限制，棒冰棍50个，木制方块4个，带孔的木制方块12个，4个注射器，8个扎带。机器人的底座尺寸必须小于10英尺x10英尺。' t- o3 P0 ?. d2 i* n$ C9 T, A4 s
$ g- b" p$ K3 V底座
/gkimage/fe/ue/mz/feuemz.png

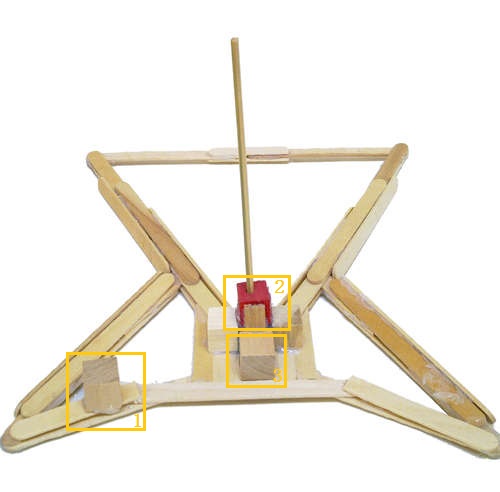

1.这个立方体提升了驱动枢轴的活塞。这个立方体的位置不用很确切，因为它在枢轴背后几英寸远处。2.两个有洞的立方体被放置在这儿来组成枢轴。木条被粘合进去。3.附加的立方体用来支撑枢轴。
/gkimage/hl/f5/70/hlf570.png

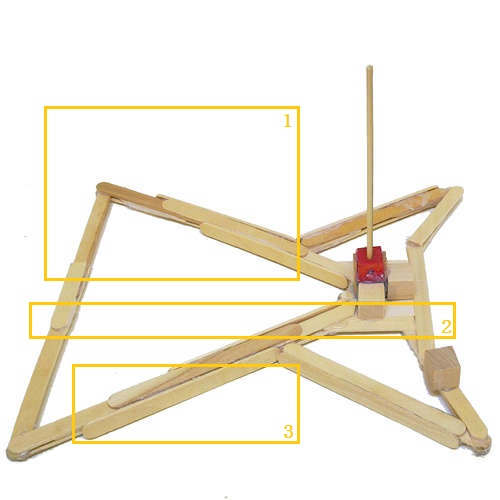

1.这仅仅是底座形状的一个例子，你也可以在战斗后重新设计它使它变的更好2.我们需要使底座基本覆盖10英寸(25.4厘米)见方的范围3.底座必须是重且硬的，并且离地间隙要小
/gkimage/vo/8t/rx/vo8trx.png

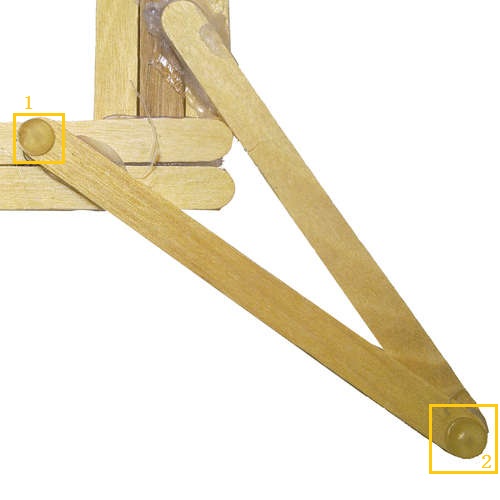

1.缓冲垫安装在底座底部，用来防止机械臂左右滑动。将它们放置在摩擦力最大的位置，比如说作为支点的方块下面。2.虽然这些垫子带有背胶，还是需要粘结实。: O7 Y7 E. L2 S0 i: W& T, m
支架
/gkimage/qn/8d/96/qn8d96.png

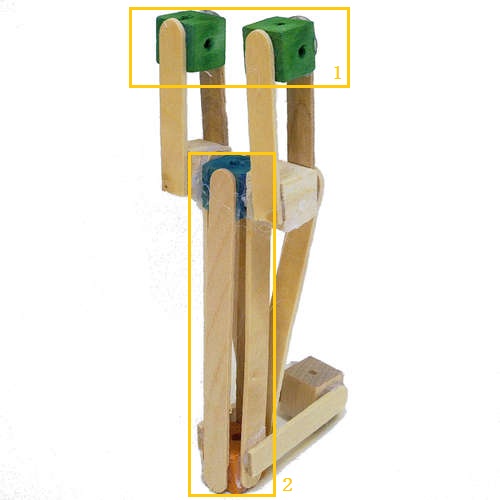

1.这里是活塞推拉机械臂的支点，这里方块上的洞需要处于同一水平线上。支柱围绕这两个带孔的方块搭建。这两个方块上的孔需要在垂直方向上对齐，这部分会串进底座上的那根布条上。3 l7 I1 {5 L5 ^% O5 E
/gkimage/48/kv/va/48kvva.png

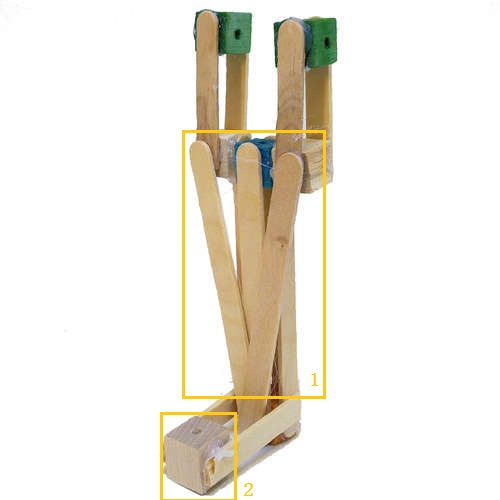

1.背面的V型设计增加了稳定性，并使得站立更加美观，但这不是必需的2.驱动枢轴的活塞需要连接到这个方块
: K: G+ b! p" y$ a机械臂和楔子
/gkimage/hi/1p/0s/hi1p0s.png

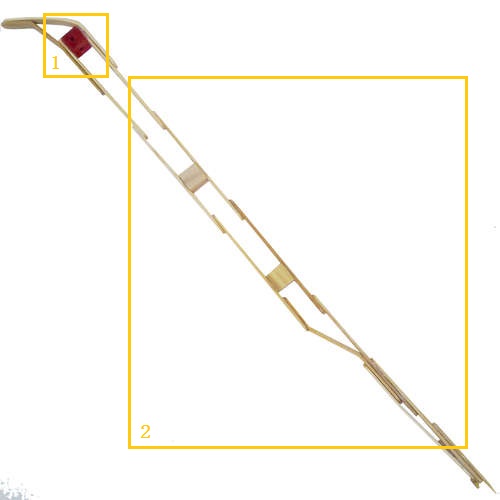

1.这个方块附在支架顶部。2.机械臂可以是任意长度任意形状，这个机械臂大约有18英寸(45.72厘米)长。根据我的经验发现，这个设计使用两个方块和14根木棍，虽然很轻但很坚固。
/gkimage/34/du/2m/34du2m.png

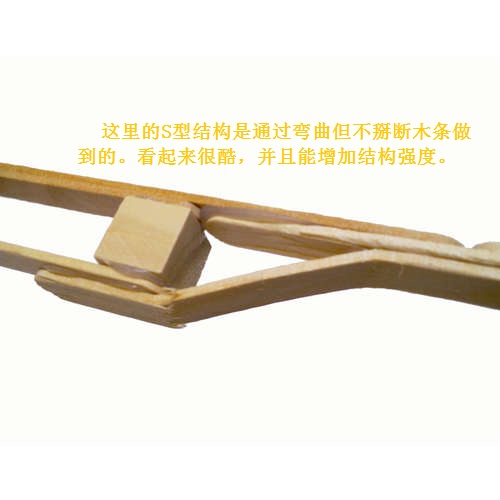

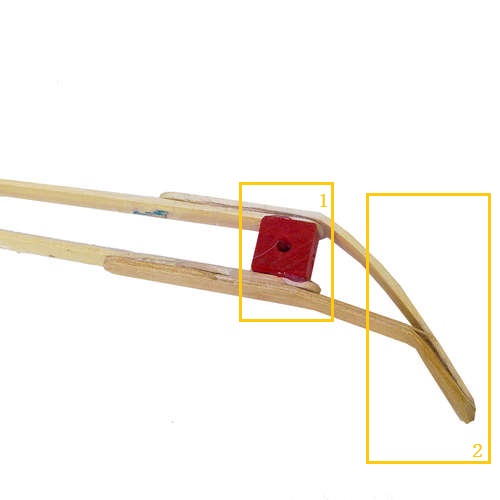

1.这个立方体的位置应该在手臂的背面。2.这个不是必须的，但这些弯曲的木棍防止机械臂抬的抬高，从而避免意外的使机器人翻转。
/gkimage/ye/ty/u4/yetyu4.png

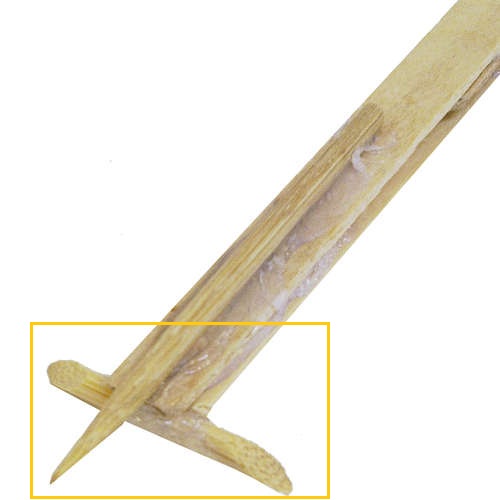

楔子的设计是非常重要的，因为需要靠它来掀翻对手的底座。
/gkimage/sc/4k/6l/sc4k6l.png
( n G+ ~7 }7 V! P9 n$ k

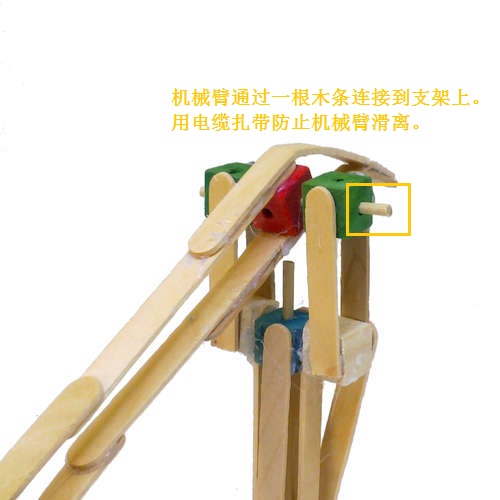

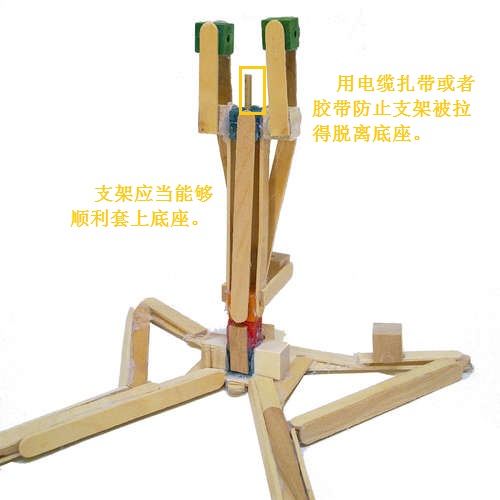

组装部件
/gkimage/9l/hj/f9/9lhjf9.png
/gkimage/47/fz/u8/47fzu8.png
7 m+ D& R: E/ O9 ?4 M4 u
液压系统
/gkimage/fa/np/rz/fanprz.png

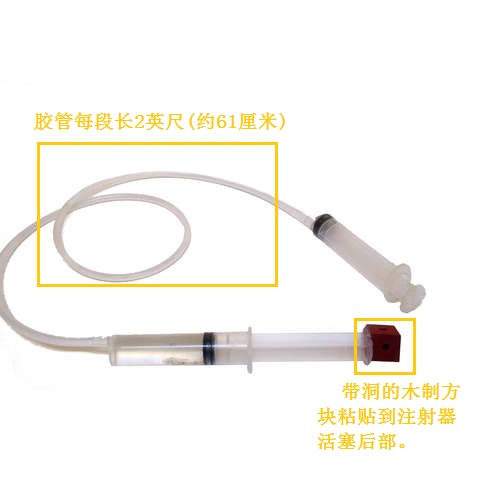

1．将一个注射器连接到胶管上2．在里面装满水3．朝上推动活塞，排出注射器和管道里的水4．调节到里面大约装有一半水5．对另一个注射器作同样的操作，吸水，排气6．将另一个注射器连接到胶管上，这时候两个注射器中的水量合起来应该有10ml，并几乎没有气泡。7．在其中一个注射器活塞后面粘上木制方块。3 I" @3 }1 `! M2 q0 r$ }6 m' y" I
可以在水里加食用色素，增加一些乐趣。. d1 V; _0 s' {
5 N& r! M. R. k* S9 x0 @" h连接液压系统
/gkimage/xh/jl/k4/xhjlk4.png

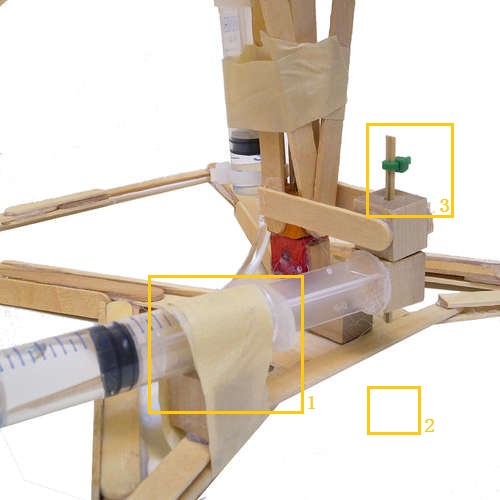

1.将活塞调至5ml来校准支点。正面对着支架。对齐活塞末端的方块使其处于附在支架上的方块的下面。把支点活塞绑在底座上。2.当你完成时，柔道机器人需要两边摆动幅度相同。3.活塞被绑在底座上后，在这些方块上插入一些小木棍。
/gkimage/di/hq/fn/dihqfn.png
1.使用扎带来把机械臂活塞固定到机械臂上，这个扎带不宜太紧。2.围着支点列和活塞绑一圈扎带。将活塞设至0ml来校准机械臂。向下滑动活塞直到楔子接触到桌面。系紧扎带。3.机械臂校准后，用胶布防止活塞滑动。" \( J6 a, N& X0 L
开始战斗！
/gkimage/08/2w/mf/082wmf.png
擂台由两个10英寸见方的方块构成，方块之间相隔2到4英寸。每个方块到桌面边缘距离大约为6英寸。3 k1 j# [8 W& T) Y. G$ r8 Q
比赛规则：柔道机器人各自面对对方，手臂完全伸向天空，底座前端与方块边缘平齐。数三下，开始战斗！三种情况获胜：将对手掀翻，将对手从桌上推落，或者对手出现机械故障。如果机器人都能运作但够不着对方的时候判为僵局。一起掉下桌面或者翻倒算平局。
( ]5 J3 t8 c4 o: h8 z最常见的液压故障是活塞被顶出注射器，维修起来不是简单的重新灌水那么简单，所以操作机器人要小心，不要粗暴操作。: C% G7 f' L" Q' ^

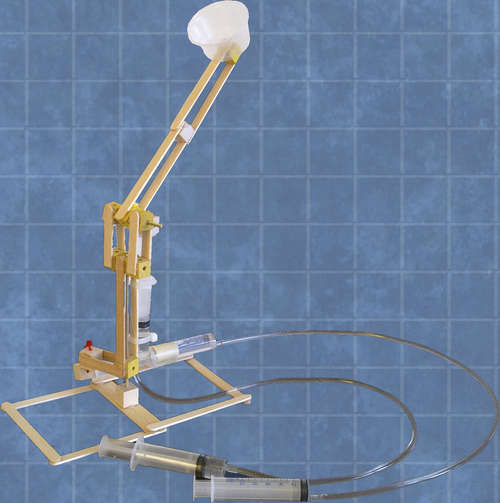

用类似材料，还可以做出其他有趣的液压机械，比如这个：0 {, ^2 Q# [9 W0 q2 Y1 h
