DIYer:biochemtronics制作时间:一天制作难度:★★★☆☆GEEK指数:★★★☆☆编译来源
几个月前的早晨，我带着一个奇妙的设想醒来。为了在初中和高中的科学老师面前做一个演讲，我已经冥思苦想了很久，期望设计出一种简单便宜的课堂教学小道具，既教会学生科学知识，又激发他们的创造力。
晚上，我梦到了一种回形针小机器，这个DIY就此诞生啦。
在我真正坐在一盒回形针面前着手制作这架机器之前，其实已经思考了好几个月。在这几个月里，我搞定了完整的设计和制作流程，包括机器的零件和组装方法——只需耗费少量材料和工具，过程也非常简单。除此之外，回形针的设计、组装和操作都十分有趣，甚至在建筑风格上还包含了一些艺术元素。
对于教师而言，这个DIY很适合用来教机械物理知识，比如曲柄、杠杆、支点、旋转、直线运动等等，能刺激学生们的好奇心，发展他们在机械学上的天资。
而且做一些和回形针小机器类似的东西也不难，整个班的学生都可以模仿它建造自己的回形针小机器，再将它们连接在一起，创造出千变万化的链式运动。
7 T1 q6 F& B3 e) B, \. u# A以下是我制作的回形针小机器的操作视频。
; `! ?- c" P, k+ x" D
双向电梯
5 W' Q5 Q7 W3 j, Z. q2 H8 c1   功能多样的回形针2   材料清单3   制作弯曲夹具4   弯曲回形针练习5   各种零件6   制作底座7   组装8   进一步加工9   DIYer签到处
1   功能多样的回形针

/gkimage/an/gu/6x/angu6x.png

/gkimage/nv/dx/ka/nvdxka.png

/gkimage/6i/j1/wz/6ij1wz.png

/gkimage/2t/ol/6x/2tol6x.png

我是一个终身手工爱好者，总爱捣鼓各种再寻常不过的东西。开会的时候把钢笔拆了又装，一遍一遍不厌其烦，吃饭的时候喜欢摆弄吸管，把它折过来折过去。不过最喜欢捣鼓的东西之一还是回形针，它精妙的设计、简洁的构造和多样的功能让我深深着迷。虽然从本质上来说，它们只不过是一段弯曲的金属线，但我知道实际上远不止这么简单。
+ S9 U$ t2 S9 D我在DIY网站上搜索了一下，发现痴迷于回形针、用它来制作东西的大有人在，不是只有我一个。DIY社区的伙伴们制作出了琳琅满目的回形针制品，有玩具直升飞机、耳环（= =）、枝形吊灯、几何形状、开锁器、弹弓，甚至还有小型投石机，我的DIY将为这张长长的清单添上新的一行。
2 o# F$ Q' K$ H! N
% D( e3 ^8 v; F/ W, D3 }; ^  W' u2   材料清单

/gkimage/0u/z0/a3/0uz0a3.png

/gkimage/ns/jf/bb/nsjfbb.png

/gkimage/1g/c2/ka/1gc2ka.png

以下是本次DIY所需的材料：

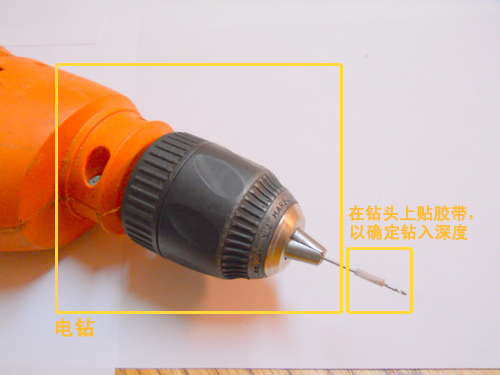

○ 一盒大号回形针（1毫米直径导线制作）○ 两小片硬木，可以去当地的建材超市买硬木地板样品，不是很贵。○ 一把剪线钳。○ 一组直径0.8毫米、1.0毫米、1.2毫米的钻头。○ 一个带有切割轮的旋转刀具（用来切割钻头）。○ 一把能在硬木上钻洞的钻子，手工/自动的都可以。○ 一把尺（用来测量），一支铅笔（用来标记钻洞位置）。
3   制作弯曲夹具

/gkimage/rv/hp/6a/rvhp6a.png

/gkimage/vs/lu/54/vslu54.png

从成品图中可以看到，回形针要制作成曲轴、支架之类的各种零件，许多部位都需要绕圈，所以我们首先制作方便弯曲回形针的夹具。
4 T' l( z# u7 v取出1.2mm直径的钻头，用带有切割轮的旋转刀具从细长末尾处切下两段，一段长为10mm，另一段长为20mm，末端应当打磨光滑。
我们手头有两块硬木，在其中一块上钻出一个直径1.0mm、深度8.0mm的小孔，当长度为10mm的那条钻柄被推入孔中时，就会有2.0mm露在外面。继续在这块硬木上钻出相同直径、相同深度的另一个小孔，距离第一个小孔大约1.0mm远，再将剩下的长为20mm的钻柄深深插入这个小孔。这样直径1.0mm的回形针就能在两条钻柄之间稳稳固定了。

) O( o0 ~; P$ n& x4   弯曲回形针练习

/gkimage/6v/jq/fk/6vjqfk.png

/gkimage/gs/46/d9/gs46d9.png

/gkimage/9v/mr/i6/9vmri6.png

/gkimage/a1/sb/zr/a1sbzr.png

/gkimage/pq/fk/op/pqfkop.png

接下来的几乎每个零件都要弯上一个或多个圈，所以需要借助夹具练习一下怎么才能弯出好看的圆圈。

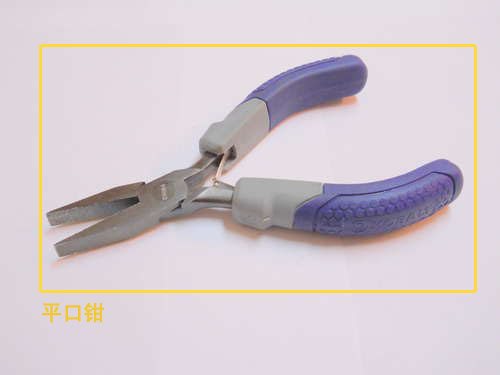

* Z& k2 D: |4 Q+ S) U1 u' Q, n1.用平口钳拉平一根回形针，要拉得很平，近乎直线。

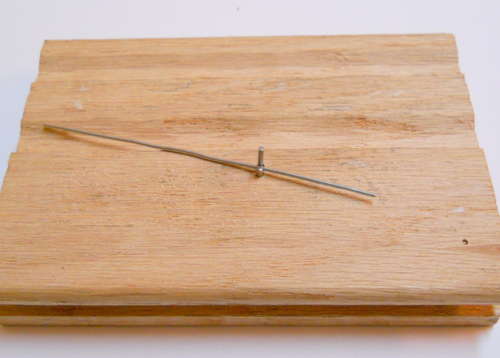

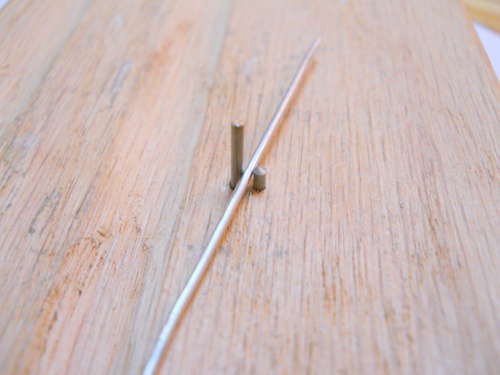

2.将拉直后的回形针放入上一步制作的两根钻柄中间。

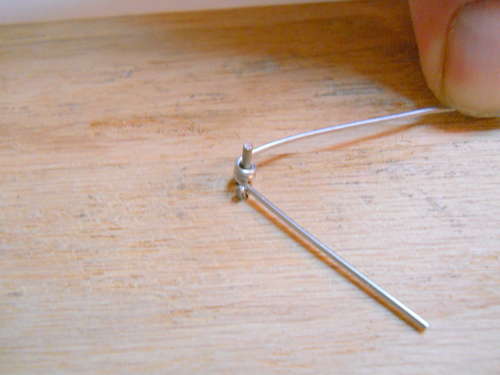

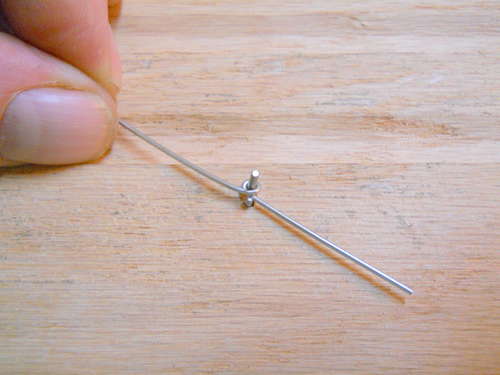

3.小心地将回形针绕着两根钻柄中较长的那根绕一圈。回形针会被较短的那根卡住，不会松脱。
7 Y9 `% }8 |  p3 Z4.继续绕圈，直到长钻柄上绕满四圈。
5.将绕好圈的回形针从夹具上小心取下，检查一下圆圈是否绕得匀称紧致。效果不好就继续练习，直到你觉得还行为止。
下面的视频是个示范。

* w" o: E! M' r" l  `# D5   各种零件

/gkimage/8q/b9/og/8qb9og.png

/gkimage/c6/hr/xi/c6hrxi.png

/gkimage/hr/3n/jb/hr3njb.png

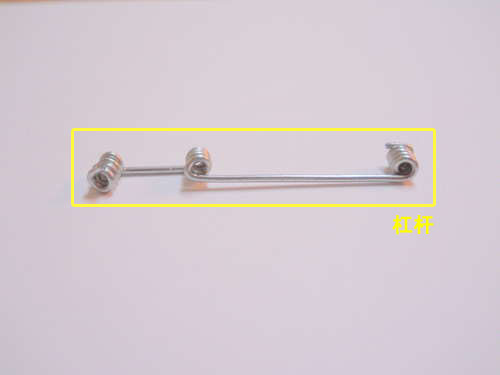

回形针小机器里用到了很多不同的零件，比如曲柄、支架、连接器和不同长度形状的杠杆等等，这取决于你的想象力。
8 R- O- D9 T  z8 I2 e
" h! s  y$ f  @6   制作底座

/gkimage/ya/k5/i2/yak5i2.png

一块木板已经被用来制作弯曲夹具了，那么另外一块就要用作机器的底座。
首先在粗糙一点的反面测试一下你的设计，一切正常后再换成涂有抛光漆的那面正式钻孔，漂亮的抛光漆会让地板硬木成为回形针小机器最好的底座。
) Z( w6 ?: B* V' m用直径0.8mm的钻头在木板上钻出一个10mm深的小孔，每个小孔可以插一根回形针支脚，只需用钳子稍稍推送一下，支脚就会非常牢固。在此提个建议，你可以在木板上按照网格模式钻出几排几列的整齐小孔，看起来就像电路板一样，有助于迅速调整或更改。不过我还是只钻了需要的小孔，看起来美观一点。
* }; @; P1 D0 p
7   组装

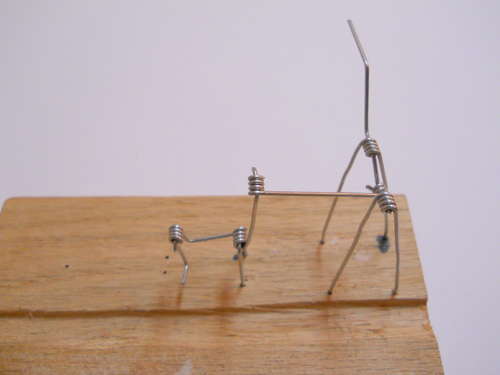

/gkimage/5c/rf/ht/5crfht.png

/gkimage/3q/rr/hf/3qrrhf.png

/gkimage/4o/j6/jr/4oj6jr.png

/gkimage/h6/go/fe/h6gofe.png

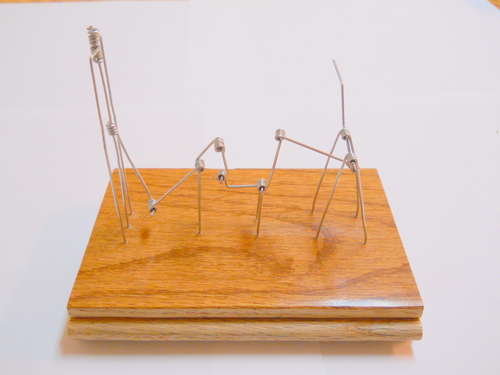

回形针小机器的制作模式不是固定的，怎么来都行。我的制作流程大概是：先做一些零件，把它们安装固定好，然后旋转曲轴，观察整体表现，确定机器是否运转流畅。如果效果的确不错就开始钻孔安装，效果不佳就换成其他的零件。
当然啦，我的小机器非常简单，但你完全有理由做一架3英尺(约90厘米)长的复杂大机器，装上数量庞大的曲轴、杠杆和枢轴。再次提醒，在此之前一定不要忘了先进行可靠的实验，不然拉直之后的回形针只能当成牙签用了。

* D& \- q, |1 Z: R, s* x+ S8   进一步加工

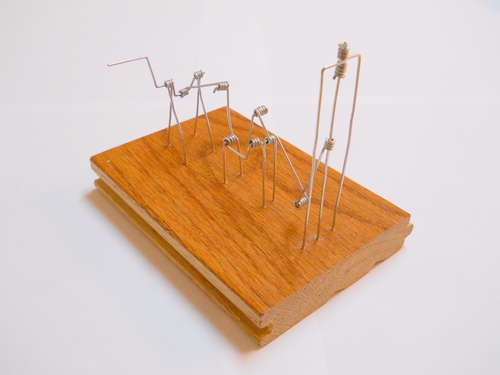

/gkimage/hr/r5/0t/hrr50t.png

你是不是已经开始设计自己的回形针小机器了呢？继续开动脑筋，果断付诸实践吧，完工以后欢迎回到这里与我分享成果。
如果你做了一架这样的机器送给小孩子玩，他们大概能玩上几个小时。
另外，我希望能有人设计一种除了娱乐之外还具有真正功能的回形针机器，比如回形针做的Rube Goldberg(一种实现简单功能的复杂仪器)。
4 H& q% A! C: e( L. S+ y如果把回形针焊在一起来制作复杂部件，这种机器实现的可能性就会呈指数增长，你就有可能制作出轮子、齿轮、链条和轨道之类的东西。菲罗斯大轮盘或者小型机器人是个不错的开始。
回形针小机器是一种精致而有吸引力的机械艺术品，价格便宜，功能多样，还很考验想象力。如果你想帮助小孩子愉快地学习机械物理知识，或者自己学点这方面的知识，它不失为一种好方法。
