自制风力发电机

范亚明

/gkimage/k1/7n/ir/k17nir.png

DIYer:                        sspence                制作时间:                        一天                制作难度:                        ★★★☆☆                GEEK指数:                        ★★★☆☆                编译来源
我们建造了一台功率1kW的风力发电机组，用来给电池组充电并且为我们的不联电网节能住宅提供电能。这是一个永磁发电机，能够产生3相交流电，整流成直流电压并供给充电器。磁铁在转子上，随着微风吹过而旋转。线圈则固定着，所以不使用电刷或者滑环就能将产生的电能引出。
' t0 }' s; e5 Q2 ?/ a6 S双向电梯
: ^! o" j$ t- }1   带磁铁的转子圆盘        2   带线圈的定子圆盘        3   制作并装配轴承        4   制作浆叶        5   把它们组装到一起        6   DIYer签到处1   带磁铁的转子圆盘

/gkimage/1c/29/nw/1c29nw.png

/gkimage/ut/o7/tk/uto7tk.png

/gkimage/2u/mm/il/2ummil.png

/gkimage/x3/p3/e7/x3p3e7.png

/gkimage/l9/8p/g3/l98pg3.png

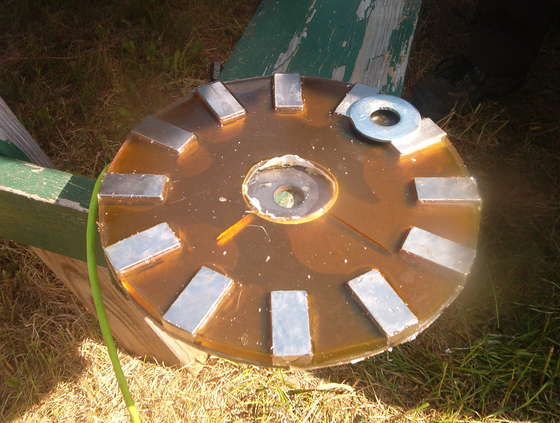

我们用水刀切下了一个12英寸(30.48厘米)的钢制圆盘，之后在上面按照磁铁的尺寸切出合适的安装孔，最后围绕圆盘边缘等距安装了12个N50级别的铷铁硼方形磁铁。磁铁的磁力越强越好。

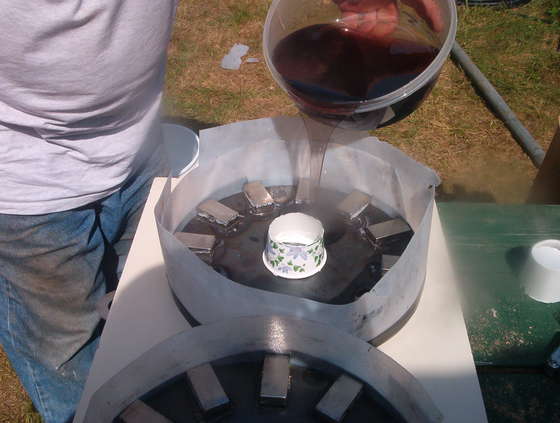

在安放磁铁时将N极和S极按照NSNS的顺序交叉排列，这样当转子旋转的时候线圈能更多地切割磁力线，从而将更多的机械能转化为电能。之后我们还做了一个外圈模具，，浇灌树脂并固化，用来将磁铁和圆盘固定为结实的整体。这里要注意的是磁铁的磁极表面离线圈越近，磁力线越密集，感应出的电压也越高，所以在浇灌树脂之前要将将磁铁露出的磁极表面整平。
( c- @$ y5 z7 p$ j; z, f) ] 2   带线圈的定子圆盘

/gkimage/12/h3/6z/12h36z.png

/gkimage/ys/mw/u8/ysmwu8.png

/gkimage/f4/k6/qc/f4k6qc.png

/gkimage/jh/xx/n0/jhxxn0.png

/gkimage/ci/5r/xc/ci5rxc.png

/gkimage/93/fv/z5/93fvz5.png

我们制作了9个分开的线圈，等距安装在定子圆盘上，并连接成3相星形配置，最后密封在固化的树脂中。每个线圈用两股14号漆包线平行绕35匝，这样能产生12V的电压。如果你想产生24V的电压，就需要绕上70匝。这里的相图中有3个定子线圈，实际上每个定子线圈是3个相同的线圈串联构成。具体的连接方式是线圈1/4/7，2/5/8，3/6/9串联。
) P, `2 h, s% ~; F+ c( e, L线圈中导线的粗细影响载流量的大小，也就是发电机功率的大小，需要事先查找导线的载流量是否符合要求。每一次磁铁在线圈上方掠过时，线圈的每一圈都会切割磁力线感应出一定的电压，因此线圈匝数越多，就能收集到更多的磁能，输出电压越高。但是在相同的线圈体积下，匝数和导线的载流量，也就是粗细程度的要求互相冲突。好在下面的文献里收集了导线的相关规格，有助于在设计时权衡这个问题。
& s# `3 B1 U# p: f线圈接法可以参考这里资料的第十五页，星形接法。资料里的其他部分对制作也很有帮助：
& g! G( j6 u9 a1 u线圈接法
3   制作并装配轴承

/gkimage/wd/df/i2/wddfi2.png

/gkimage/0k/43/yv/0k43yv.png

轴承用两个哈雷轮毂轴承套进尺寸恰好的钢管中即可，一小段直径比外层钢管略小的的钢管预先插入两个轴承之间，用来固定它们的相对距离。
4   制作浆叶浆叶是2英寸(5.08厘米)x6英寸(15.24厘米)的松木板，在台锯上切出10度的斜角，并打磨出粗略的翼型。不算很完美，但是大致差不多了。
8 s' V5 v3 X- p, R更多的制作细节可以参考：
http://tech.groups.yahoo.com/group/axialflux/
6 }& l' C, v; V: u0 lhttp://www.green-trust.org

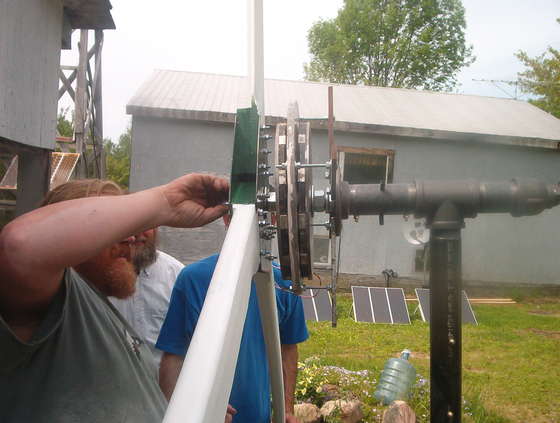

5   把它们组装到一起最后把转子，定子和轴承，轴，浆叶组装到一起。安装时转子上的磁铁要离定子上的线圈尽量近，发电机才有较高的转换效率。
" E. y, g8 m* w1 {3 i最后，经测试，这个发电机的功率能够达到1kW，我很满意了。
