自制简易加湿器

zhuifeng1688

/gkimage/wy/uf/ks/wyufks.png

DIYer:                        微笑的小鸭                制作时间:                        1天                制作难度:                        ★★★☆☆                GEEK指数:                        ★★★☆☆                 春困秋乏夏卧冬眠。冬天，还有什么比窝在暖气开足的房间里凝视玻璃窗上的结晶水更幸福呢？
但与此同时，睡着睡着突然飚鼻血这种事也就时常发生了，同时还伴随着喉咙痛等其他症状……

编辑想说，飚鼻血这种事情发生的原因其实很多，楼主不要这么草率的下结论吧……嗯，貌似想多了，不过东西还是很有用的。

怎么办？在房间里放一盆水？效率太低了啊…买个加湿器？质量好的太贵，山寨的不敢买。那咋办？自己动手造一个！
6 C& z* {5 T+ n5 V; C实际上，简易加湿器的原理很简单，用超声波雾化器和一个风扇就行了。为了防止溅出的水造成浪费，还必须造一个外壳，把溅出的水挡在壳内。这个是10W的雾化器，使用24V1000mA的电源，风扇是24V100mA的，开到最大风力大约5小时一盒水（从最高水位到最低水位），大约630mL的自来水。也就是说5小时会有630mL水散发到空气中。
* [' C3 U5 ?' O; _双向电梯
. J8 R" `5 ?$ K$ Y1   工具和材料        1.1   制作工具                1.2   制作材料                2   制作外壳部分        2.1   制作防滑垫                2.2   制作水位传感器                2.3   制作“鼓风机”——把风扇装到盖子上                3   总装        3.1   放置雾化器                3.2   组装调压部分                4   DIYer签到处 1   工具和材料1.1   制作工具● 烙铁● 尖嘴钳● 剪刀 1.2   制作材料○ 超声波雾化器和配套电源（ 通过淘X网购得 ）○ 风扇（最好是散热扇）○ 风扇保护网（选）○ 用于装水的塑料盒○ 塑料片（做盖子的）○ 用于水位传感的行程开关（选）○ KIS-3R33S直流电源套件（调速用，选）○ 3R33*1○ 33uF电容*2○ 200K电位器*1○ 插头，插座一套（什么都可以）○ 泡沫（做防滑垫的）○ 装下调速装置的塑料盒○ 用于引导风向的波纹管（选）○ 整流桥（AC-DC）○ 回形针○ 瞬间强力胶（如502）○ 白乳胶 2   制作外壳部分2.1   制作防滑垫

/gkimage/h6/y0/kp/h6y0kp.png

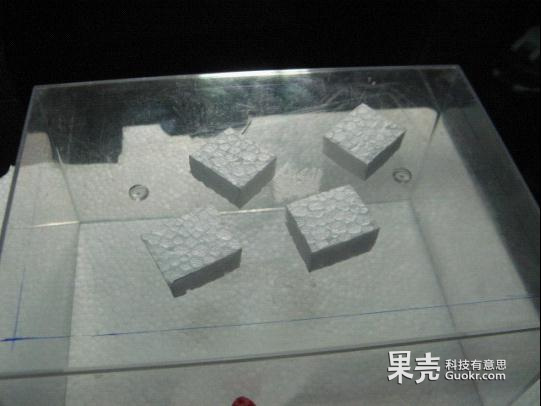

切下四块平整的泡沫块。

/gkimage/rt/bp/sn/rtbpsn.png

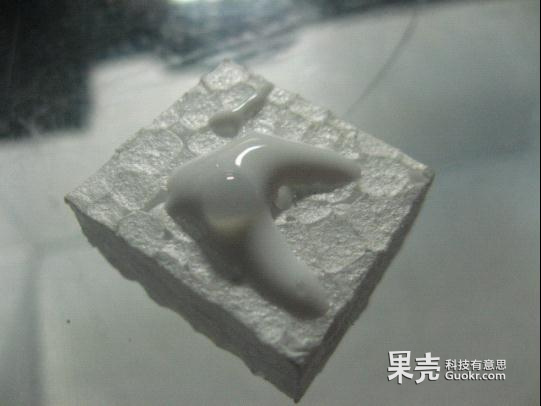

涂上白乳胶（ 不要用502啊，会溶掉泡沫 ）。

/gkimage/lo/ox/b8/looxb8.png

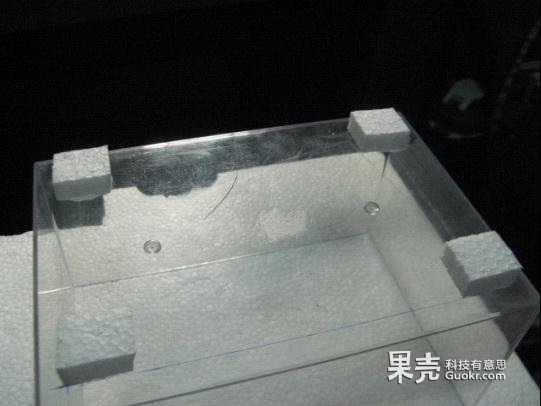

按到盒子四周（我用圆珠笔划了线，用于防止贴歪）。 2.2   制作水位传感器

/gkimage/1s/u6/rj/1su6rj.png

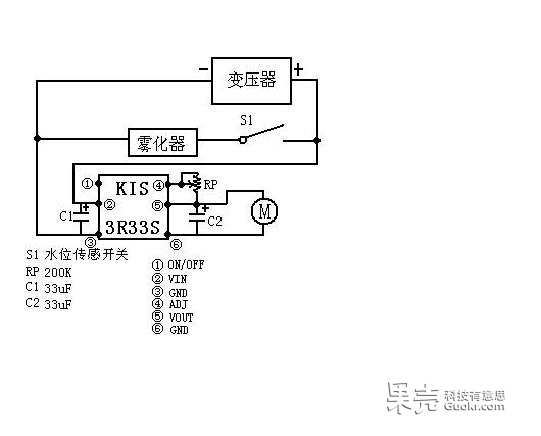

电路原理图，现在要做的就是那个看起来很简单的“S1”——水位传感器开关了。

/gkimage/sc/7u/al/sc7ual.png

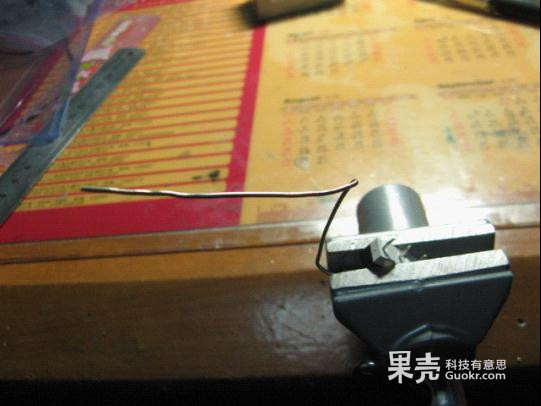

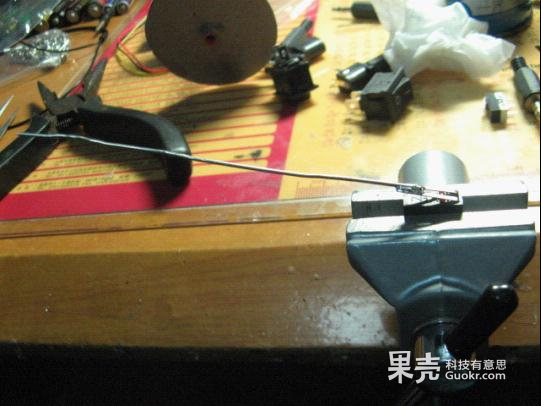

在开关的金属部分上面焊上掰直的回形针。

/gkimage/26/vo/h8/26voh8.png

弯曲。p.s.弯曲回形针做成的摆臂装在外壳内是为了防止水浸湿到开关。
& z% V' \8 _2 {6 _* o) {, a

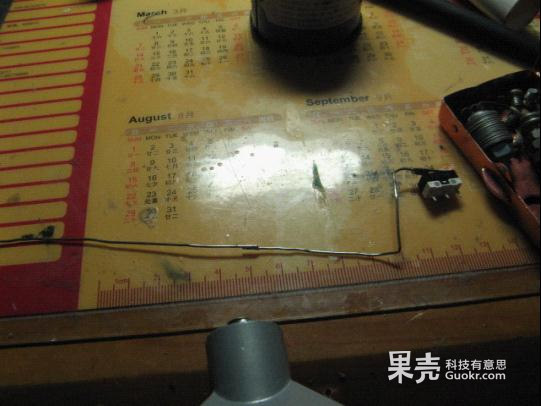

/gkimage/s2/pi/74/s2pi74.png

再加长。

/gkimage/hc/6z/w1/hc6zw1.png

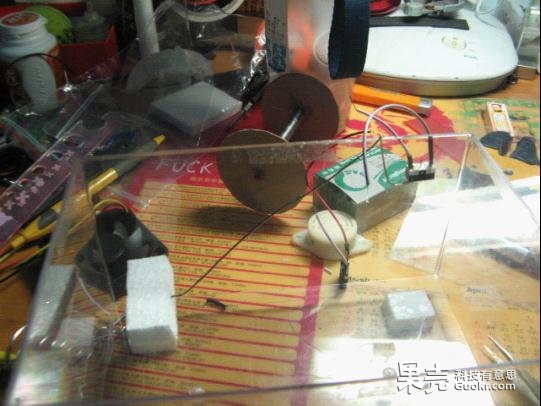

粘在外壳外，插上泡沫块——完成了！p.s.装满水的时候，泡沫块就浮了起来，从而使行程开关闭合，接通电源，当水位接近最低水位的时候，泡沫块自然会下降，于是行程开关断开，切断电源。（超声波雾化器卖不能干烧。）
2.3   制作“鼓风机”——把风扇装到盖子上

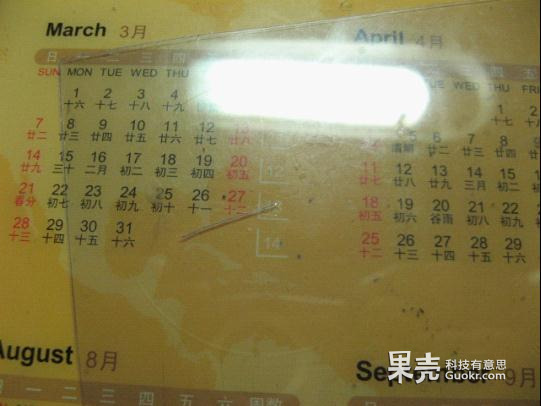

/gkimage/td/cs/9z/tdcs9z.png

先裁一片塑料片，刚好可以盖住塑料盒外壳。

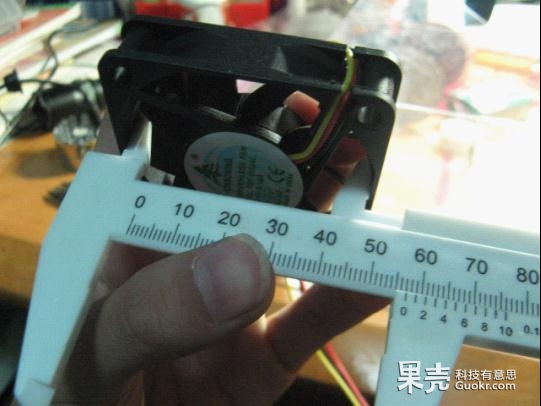

/gkimage/g6/c2/mh/g6c2mh.png

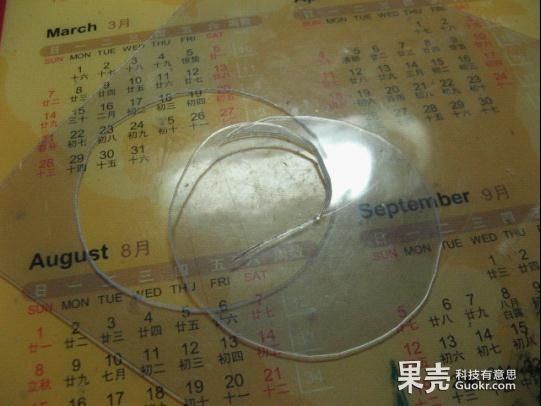

测量风扇内部的直径。

/gkimage/tm/gm/5h/tmgm5h.png

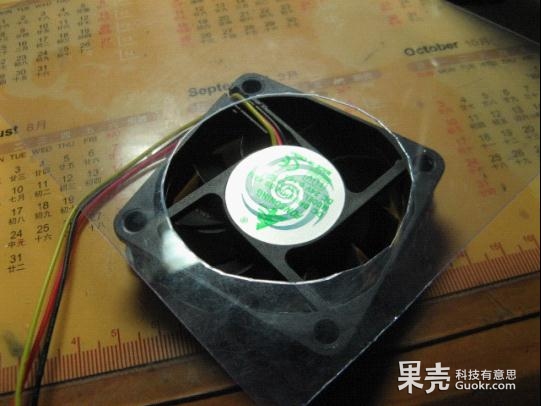

然后挖一圆孔，刚好可以把风扇固定在塑料片上而不掉进去。

/gkimage/4c/bi/ib/4cbiib.png

如图。

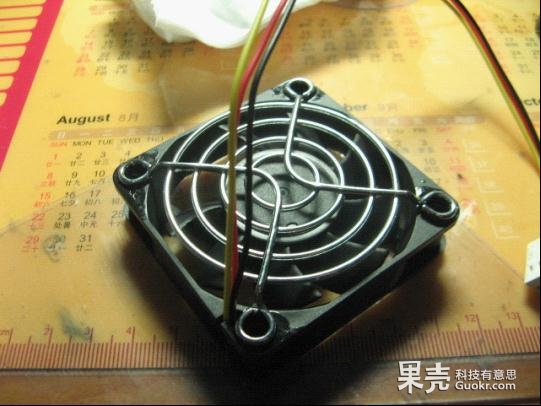

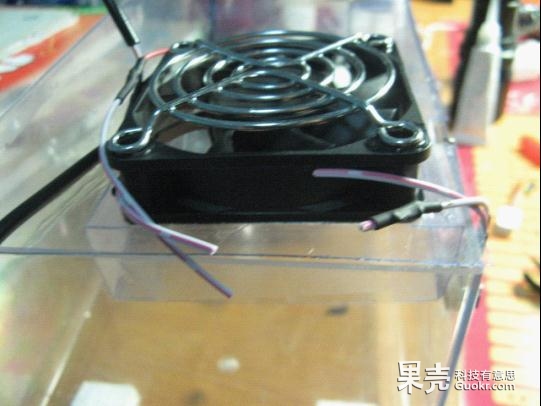

/gkimage/kc/56/f8/kc56f8.png

在反面用502粘好风扇，在正面用502粘好保护网。

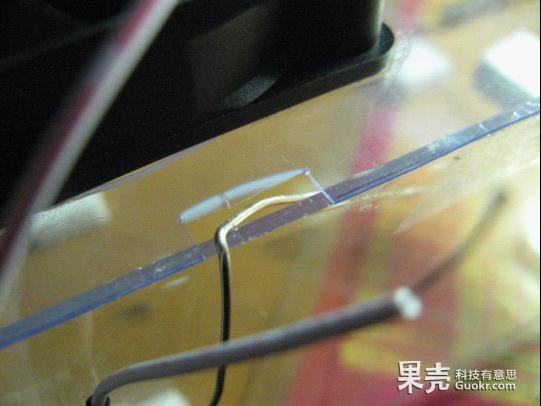

/gkimage/ix/gi/ed/ixgied.png

开个槽容摆臂通过。

/gkimage/s1/1u/ka/s11uka.png

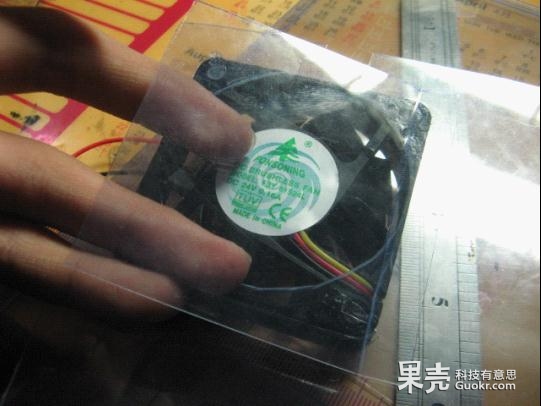

还得做个护罩，防止水打湿风扇。

/gkimage/2b/42/pu/2b42pu.png

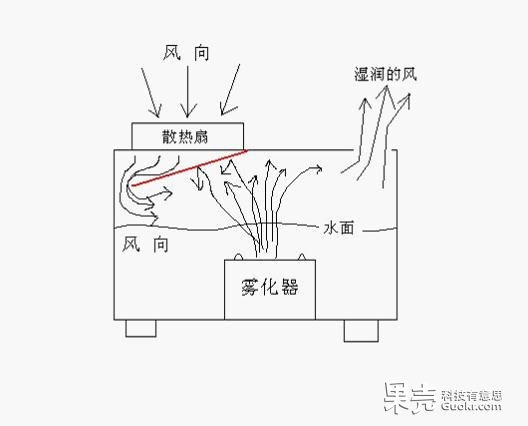

图中红色的部分就是防水罩，雾化器会溅起很大的水花。

/gkimage/p1/vy/q3/p1vyq3.png

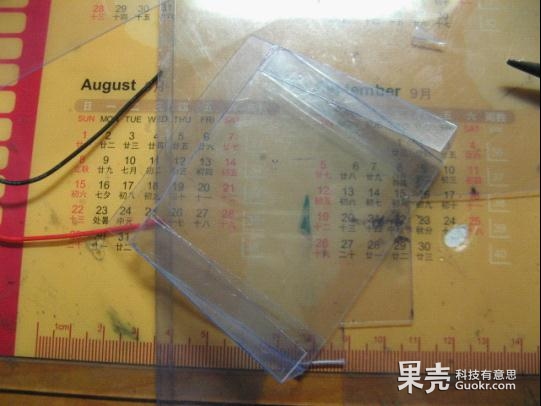

最终加工好的防水罩。

/gkimage/y0/sh/x6/y0shx6.png

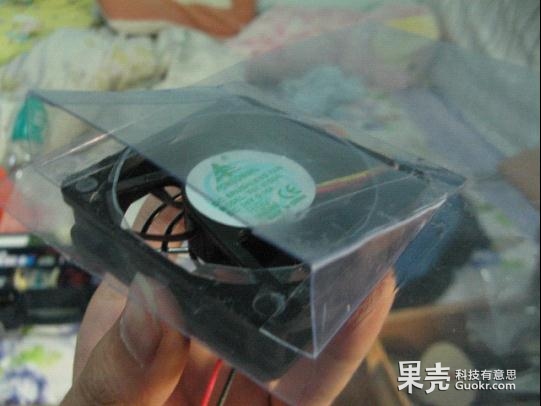

粘到盖子上之后。 3   总装3.1   放置雾化器

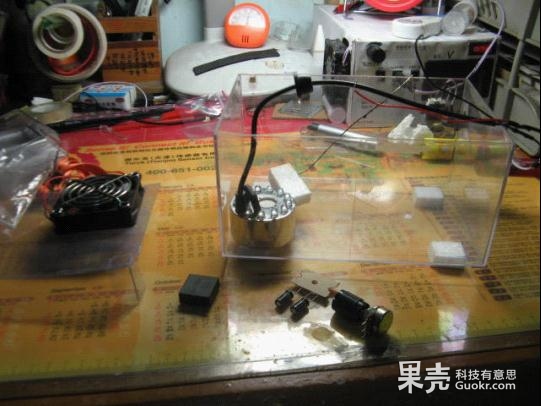

/gkimage/ij/oy/pb/ijoypb.png

把雾化器放进盒子里。暂时不需要固定（装水的时候需要拿出来） 3.2   组装调压部分

/gkimage/3r/sb/r6/3rsbr6.png

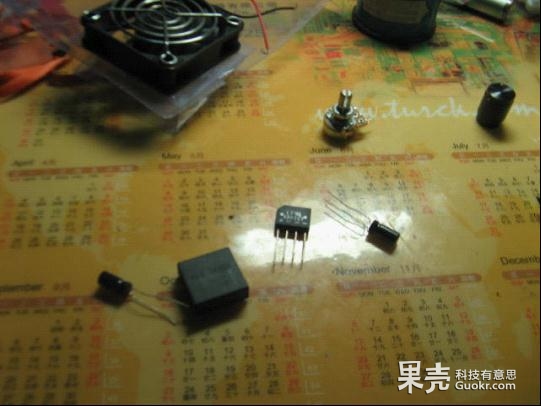

零件一览。

/gkimage/xw/dd/is/xwddis.png

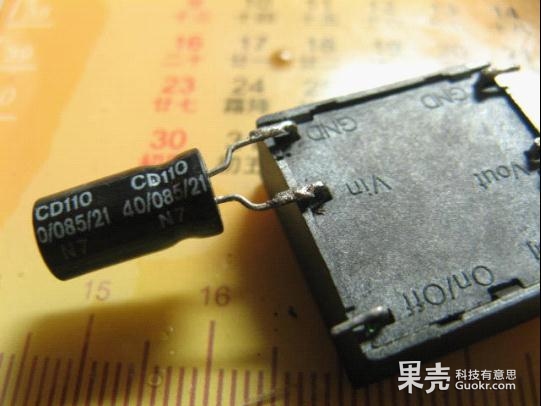

先焊接电容。

/gkimage/5i/c6/oe/5ic6oe.png

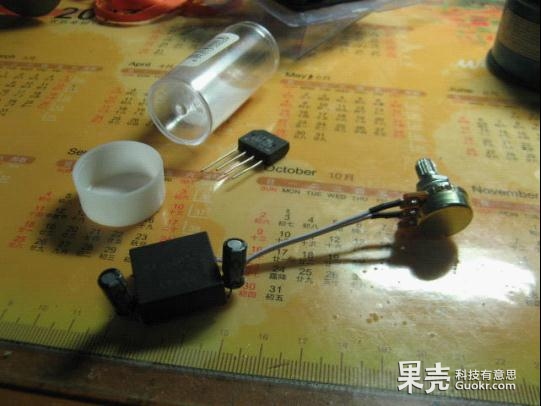

俩电容都焊好后接电位器。

/gkimage/p9/j5/0p/p9j50p.png

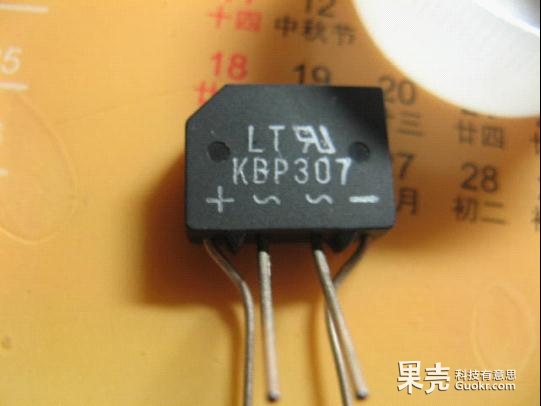

变压器是AC（交流）的，所以需要整流桥。（整流桥的作用在于把交流电转换成直流电。）

/gkimage/gi/s9/ag/gis9ag.png

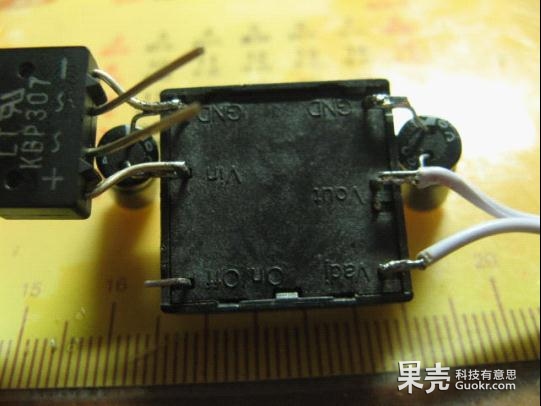

因为安装空间较小，所以没有用板。

/gkimage/ut/g8/1g/utg81g.png

/gkimage/8e/y9/uf/8ey9uf.png

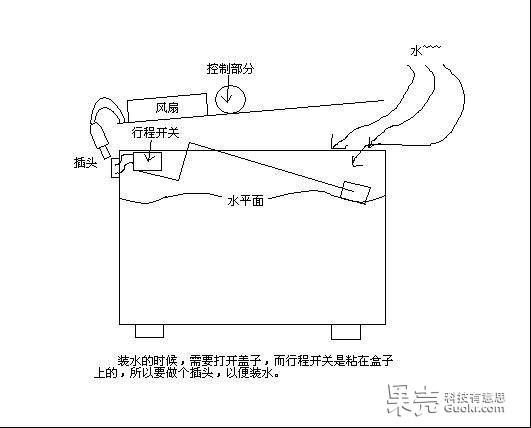

由于盖子需要拿起来，所以做个插头。

/gkimage/k2/ag/fq/k2agfq.png

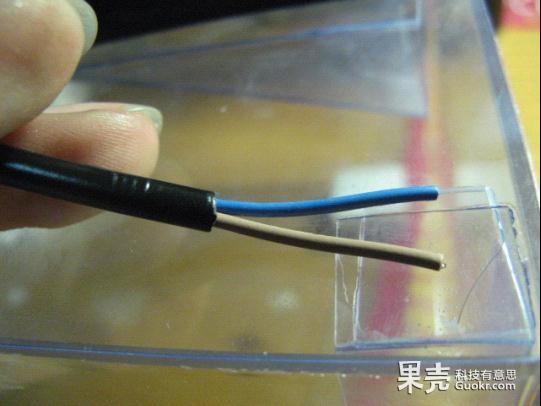

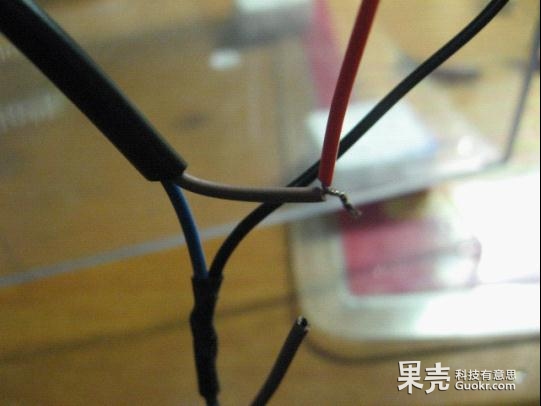

剥开变压器的电线。

/gkimage/wy/zw/lt/wyzwlt.png

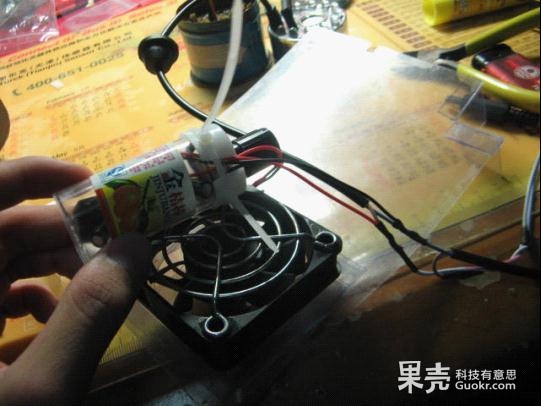

将超声波雾化器与调压模块并联

/gkimage/sz/zt/3x/szzt3x.png

把调压部分的线接好，然后装在塑料盒子里。

/gkimage/50/7k/tg/507ktg.png

接开关的线（右下面是行程开关的线，左边是接出来的开关线）

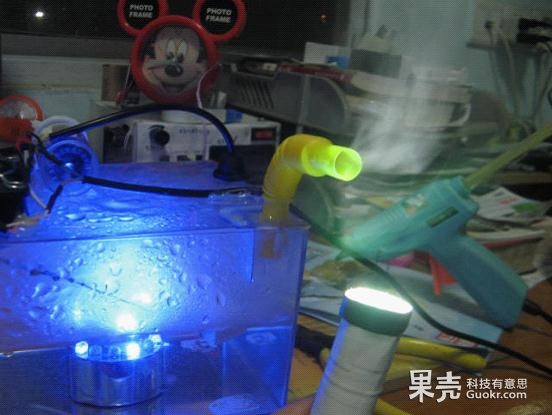

/gkimage/n8/8d/ee/n88dee.png

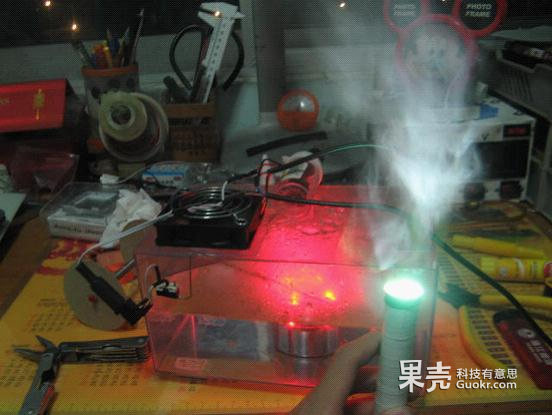

将调压部分粘在风扇旁，把调风向的管子粘上（最后还是取消了，因为会影响出风）        至此，简易的加湿器就完工啦~~可以放心睡觉鸟~~~ 4   DIYer签到处 编辑:                        Greeny                果壳DIY站QQ群: 132647923 （加入时请报上你在果壳的个人主页地址，以防广告ID）
