DIYer:不疯不寨主制作时间:一个月制作难度:★★★☆☆GEEK指数:★★★☆☆轩辕剑系列一直是国产单机中的经典，如果你也是个热爱这一系列的玩家，那么欢迎参考此教程DIY一个。但是，XX宝剑厂之类的想拿去开模量产的请出门右拐走好不送！
5 C# H) U+ @0 r; j' J. T' `双向电梯# P9 A. J7 V3 l, s7 P) t% Y- J
1 材料和工具2 图样设计3 制作剑坯4 制作花纹镂空纸模5 开始雕刻6 组装7 后期处理8 DIYer签到处
7 j- J2 A( z/ e% W: F, k3 f5 S, ~5 h1 材料和工具' A K5 `0 G3 s/ j$ h
○ 2mm厚度PVC板○ 1.6cm、2.0cm、2.5cm内径PVC管○ 3mm或5mm厚度EVA板（建议用3mm的，5mm太厚了不好刻）以上材料请于广告材料店购买。
1 t# I% Y1 y8 G6 Q● 手术刀● 木刻雕刀（只需要用到其中的曲面雕刀）● 美工刀● 热熔胶枪● 筷子● 砂纸、砂石● 白乳胶● 丙烯颜料● 排笔8 J. q4 _! f' `
2 图样设计
/gkimage/mu/j6/xj/muj6xj.png

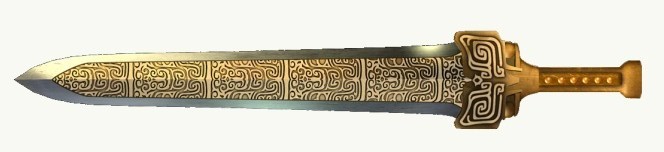

长度设计：按照《轩辕剑肆》大陆豪华版里赠送的1:5小模型剑的长度放大5倍，即是108cm。比例参考上图。用coreldRAW或其他编辑工具，将参考图制作成1:1纸质图，打印出来作为“版型”。
$ I( }$ J/ d7 f- p) c) \8 [3 制作剑坯
/gkimage/uj/ab/vg/ujabvg.png
将此1:1图纸放到PVC板上，铅笔或圆珠笔描出边缘，美工刀沿描边切割PVC板子，得到平板剑坯，因为剑是双面所以需要切割2个。将1.6cm内径PVC管锯下108cm（可适当留长，最后再修整）。将PVC管子用热熔胶粘在两个平板剑坯中间注：我当时在剑柄的1.6cm管子处依次外套了2.0和2.5cm内径的管子，后来发现剑柄包上外壳后会太厚，所以最后去掉了，剑柄处沿用1.6内径的管子
' f$ n2 T# k2 N4 {1 h
/gkimage/8l/76/rz/8l76rz.png
因为剑身是拱形的，所以需要在剑的表面做一个支撑，这个拱起的支撑也就是花纹的范围。在中轴线上贴一根EVA细条，再把这个支撑切割成两半贴上去。
" g6 h' _9 i& m |$ ^' Q' ~! n4 制作花纹镂空纸模
/gkimage/u9/zr/gw/u9zrgw.png
因为轩辕剑的花纹是阴文，所以参考图上剑身的黑色部分花纹在实物上应该是凹陷的，于是花纹部分需要用EVA来雕刻。建议使用3mm的，我用的5mm比较难刻。将1:1纸模的黑色花纹部分雕成镂空。
# ]' u6 G! I: c' T8 V3 y
/gkimage/sx/h4/3l/sxh43l.png

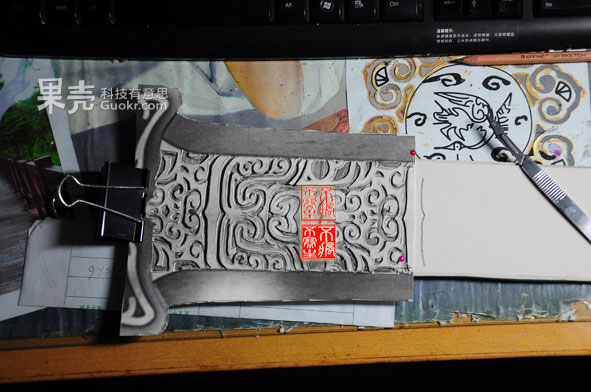

刻好的纸模叠放在EVA上，用铅笔通过镂空描出需要去除的部分。
( J! B! w$ c) P1 {- m; D5 J5 L5 开始雕刻轩辕剑的花纹一共有6节，仔细观察参考图可以发现：从第2节到第6节都是一模一样的花纹，只是因为剑身越变越窄，所以花纹被切割了。因为并不是花纹在变小，所以只需要第1、2节的纸模作为模板就行了。: k: ?5 o2 {/ D2 |# g
/gkimage/mx/zz/a4/mxzza4.png
开始雕刻吧。雕刻的大多数时候用手术刀，遇到转角处用木刻雕刀中的曲面雕刀戳一下。手术刀使用注意事项 ：使用手术刀需要自行将刀片安装到刀柄上，并且装取刀片需要用刀持针器（手术器械），新手需要人指导练习。手术刀虽锋利，切割EVA好用，但也容易被EVA磨损，如果发现钝了要及时更换刀片。且刀柄是扁的，雕刻EVA时需要一些力道，很容易把手磨起水泡，受不了的话请在刀柄上缠上布。
! F% f1 P3 f3 C% z; x r
/gkimage/n7/as/pv/n7aspv.png

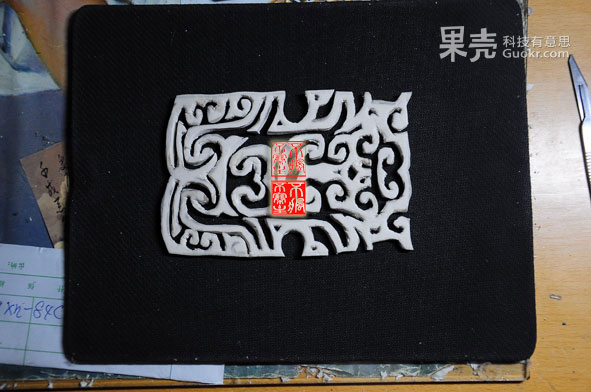

雕刻好一节了。继续雕刻剩下的五节。别忘了剑是双面，所以还有背后的六节。6 组装
/gkimage/7l/yi/2x/7lyi2x.png
剑身花纹雕刻完毕之后用热熔胶粘到坯子上。剑格（注：剑柄和剑身之间的部分）的条状花纹用EVA剪成细条粘贴。
$ h9 F8 E6 f6 j% V J3 Z6 S9 P* K
/gkimage/3b/zq/06/3bzq06.png
第二面同理。9 g; H, ?/ g0 w* n7 I7 X- p5 \. E# s
/gkimage/y8/o7/23/y8o723.png

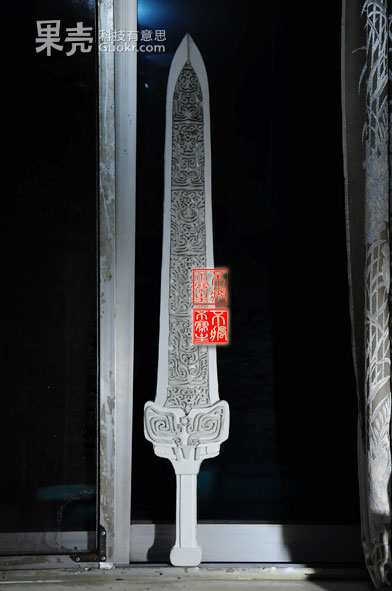

用PVC板子切割出剑刃部分，沿着花纹边缘粘到剑坯上。剑柄部分依然用PVC板子切割粘贴。注意 ：由于整把剑内衬的PVC管子内径只有1.6cm，支撑不了整个剑的重量，如果不加其他支撑，管子会弯，所以，管子在剑格内的部分一定要固定好。方法是：在1.6内径管子外层依次套上2.0和2.5的管子（仅仅指剑格内的部分，不需要整个手柄套上），热熔胶固定，目的是把剑格部分塞紧，再在1.6内径的管子内打上热熔胶，塞进三根筷子粘死。2 V M# @3 X% L5 t
/gkimage/c9/ny/gg/c9nygg.png

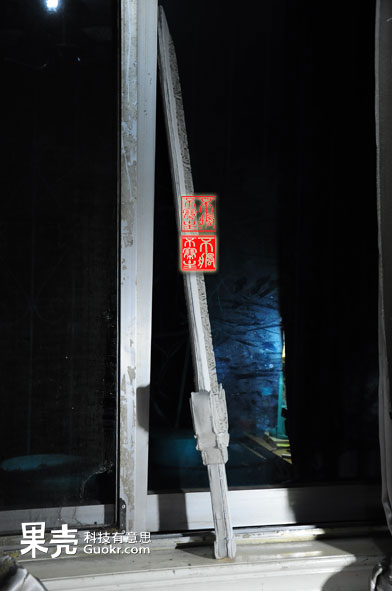

剑格两边用EVA剪成长方形条封住。剑柄上的六个点可以用热熔胶滴胶做，也可以找类似大小的平底仿钻之类的东西粘上去。 }0 @- X) h( z

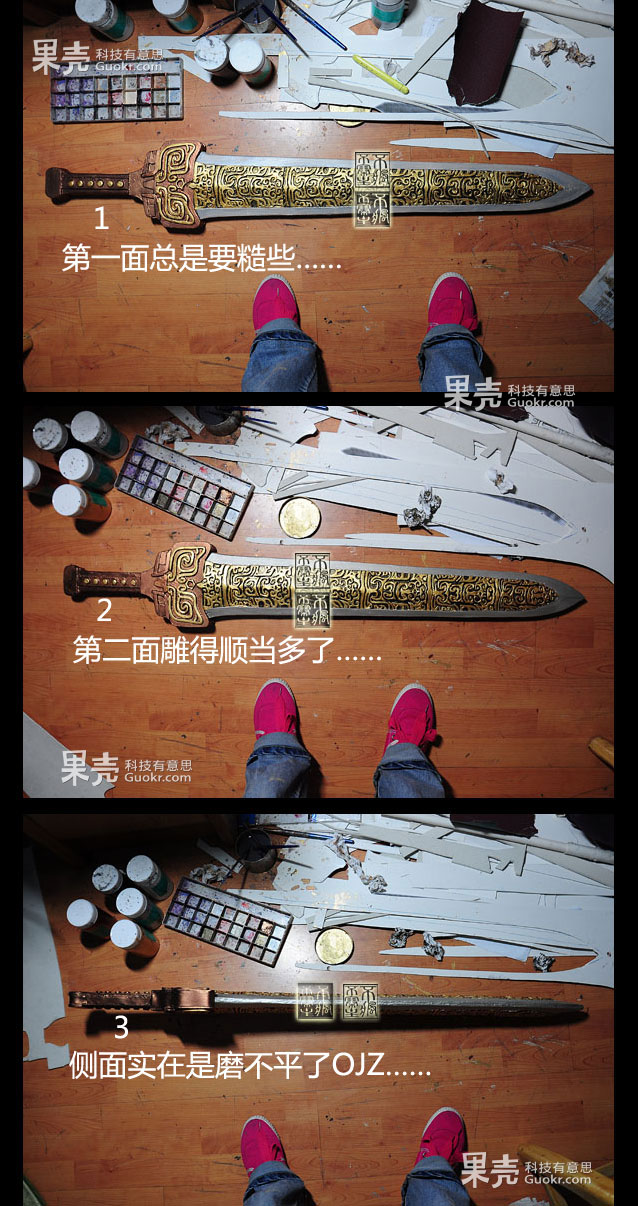

7 后期处理砂纸砂石打磨PVC的毛躁边缘，整体涂上三层白乳胶，干透之后丙烯颜料上色，完毕。. T5 A7 J0 m& Q P$ j4 P! Q
/gkimage/ys/k1/o5/ysk1o5.png
0 U5 S4 x( i( k( f; V' U; r& B$ R4 b. Y2 W8 DIYer签到处
