USB暖手鼠标

话梅

/gkimage/z6/q8/jq/z6q8jq.png

DIYer:                        EGiR                制作时间:                        1天                制作难度:                        ★★☆☆☆                GEEK指数:                        ★★★☆☆                编译来源
我没有专门了解过能给茶杯保温的USB供电茶杯垫。每当茶杯开始变冷，我只好尽快喝个干净，但是这样一来，喝咖啡或者茶就不再是一种享受的过程了。然而，USB供电茶杯垫是个绝妙的点子，它启发了我去解决另一个问题——为什么手指接触鼠标后，总会变得冰冷呢？
( P4 d( V- g& t1 r先于我思考这个问题的人比比皆是，商用暖手鼠标也已经卖到了25美元。不过拿手边的废弃鼠标自己DIY一个也不是难事，反正废弃鼠标总是取之不尽的。 出于以上想法，我将在本篇教程中介绍自己亲手制作的USB加热光电鼠标。
双向电梯
4 m, [& j0 t; d1   寻找供能装置        2   找个鼠标拆掉它        3   添加部件        4   使用烙铁        5   重新组装        6   DIYer签到处 1   寻找供能装置

/gkimage/nz/rp/8r/nzrp8r.png

如果你要加热一样东西，那么供能总是最重要的。一杯热茶仅仅通过蒸发作用就能以25瓦的功率损失热能（通过一大桶水每单位时间内因蒸发作用而丧失的能量测量得到），我的烙铁都可能赶不上它的速度。而USB说明书显示它能提供一共2.5W的功率（5V*500毫安），这点能量尽管微薄，却能使你感到舒适温暖。出于最大限度利用能量、不浪费计算机耗能的考虑，你可以在USB设备内部的电源导轨上交叉放置一个10欧姆电阻。2个22欧姆电阻并联放置也是种不错的方案，还能为原始的电路腾出一些空间。这项DIY中，我试图得到良好的分布式热源，所以选用了2个尺寸合适的10瓦的绕线电阻。分布式热源可以防止塑料外壳被融化。 2   找个鼠标拆掉它

/gkimage/a5/q8/yh/a5q8yh.png

/gkimage/57/af/5n/57af5n.png

/gkimage/7x/6q/uf/7x6quf.png

/gkimage/n1/1i/78/n11i78.png

/gkimage/pr/zn/f7/prznf7.png

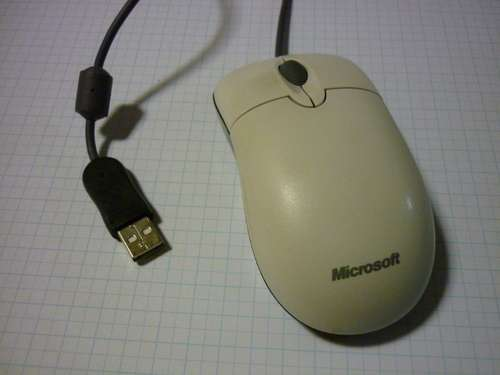

我也不知道自己是怎么搞到这个特别的鼠标的，其实用一般的鼠标就可以，比如微软1.0A版本的鼠标。这个设计同样适用于滚球鼠标，轨迹球鼠标也行，只要你手头有。如果有选择余地，请尽量挑选听上去空心点的鼠标，因为光凭一整团的外观，你根本无法判断里面装了多少东西。比如我鼠标为了增加分量，里面被塞了一大块铁。首先撕掉所有保修标签，大部分螺丝都会藏在粘胶标签的下方。我的鼠标只有一颗螺丝，不过滚轮两侧都有纠结的滑片，在不搞坏鼠标的前提下打开它着实需要花一些功夫。你可能希望大部分部件都完好地待在原位，但至少要拿出电路板，在上面开工。 3   添加部件

/gkimage/mk/ue/yt/mkueyt.png

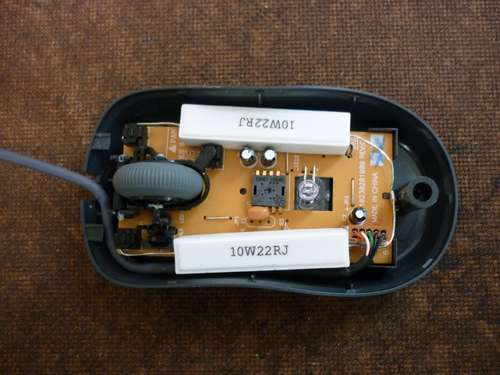

电阻有很多不同的型号，你需要选择适合的类型。10W的电阻很大，加热缓慢，但能很好地分散热量。如果你此时热情洋溢，也可以尝试下1/4W的电阻，不过必须在至少10个以上的电阻里平均分配热量。我估计镍铬合金线还能融化掉任何塑料外壳，尽可尝试。我打算在两侧都加一只10W电阻，它的锡杆几乎触到了板上任何一个位置。触到USB头比较困难，不过电路板是单面的，有明显的环绕板面的接地层，我可以把电阻焊到接地的底部元件上。阳极的连接更困难，我不得不在USB头上焊了一根裸线。你也许设想着要在电阻上加一个开关，我没加，到了夏天大概要后悔莫及。 4   使用烙铁

/gkimage/ij/6a/vl/ij6avl.png

/gkimage/1i/if/xb/1iifxb.png

/gkimage/ah/4v/3j/ah4v3j.png

首先，处理裸线（如果不是情况所迫，尽量不要用它）。我最喜欢用CAT5实心电缆。往已有的焊点上焊锡时，要尽可能少露出铜芯，1毫米就可能太多了。剥线的时候要不厌其烦，小心地在铜线这一端焊锡，使之融回绝缘体。不论用什么方式，最好要做得比我干净。它不会创造太多气味，但容易让塑料变形。在电路板的电源导轨上随便选一个位置将这一端焊上去，保证其连通至红线或黑线，我直接选择了USB头本身。有时还需要弯曲并修剪一部分电阻引脚，使之适合放入鼠标，再焊到正确的位置上。如果电阻与USB线的电源轨道交叉，你可以用暴露在外的电路板测试一下（5V的电压杀不死人，除非你是个粗制滥造的机器人，不过那样也就不能用USB加热鼠标了）。如果电路板正常工作，就把它放回原位组装起来（和你拆开时步骤一样）。如果电路板不能正常工作，就把电源导轨和电阻之间的焊点移除一个。鼠标还没坏掉的话，你可以重新选择一个电阻，原电阻可能占用了太多的能量。 5   重新组装

/gkimage/jl/3k/74/jl3k74.png

/gkimage/4u/hs/ew/4uhsew.png

/gkimage/vg/sl/md/vgslmd.png

呃，诚实地说，我把鼠标组装回去的过程并不是很顺利。我不得不修剪掉内部的一些塑料结构才能完成布线。 由于这精巧得有点神经质的设计（完全没有多余的部件，而且只有一个螺丝），我大概花了半小时才按照正确的流程组装了回去（他们居然手工完成工业加工步骤，我表示非常惊讶并略微质疑）。顺带说一句，既然你为这项DIY耗费了如此巨大的精力，为什么不打一个自己的LOGO上去呢？把旧LOGO磨掉，印一个新的上去！先用铅笔做个设计草稿，CD刻录机有永久墨水和漂亮的打点。不过任何操作都容易弄脏它，你可以先用喷雾型清漆把它固定住，动作要十分小心，因为清漆具有溶解性，可能会使刻录机移动。极轻地印上三层，每印一层就晾干一层。之后，鼠标就可以正常使用了。加热过程至少要花费5分钟，不过由于电阻很大、铁块也仍旧留在里面，热度可以长久保持。它成功让我的手感到温暖…… 6   DIYer签到处 编辑:                        灰色泰迪熊                果壳DIY站QQ群：132647923, 2群：179240860（加入时请报上你在果壳的个人主页地址，以防广告ID）
/ |- s$ D* O6 r! P# f; Y# t, B果壳DIY站微博: http://t.sina.com.cn/guokrdiy
