让旧灯泡绚烂如烟火

lokijunjk

/gkimage/a9/ez/zd/a9ezzd.png

DIYer:Horatius.Steam制作时间:1天制作难度:★★★☆☆GEEK指数:★★★☆☆装上彩色的LED“烟火”，旧灯泡就能重新焕发光彩。你可以通过按键改变它的颜色，还能循环变色。这是一份非常简单的分步教程，还包括DIY过程中使用的PICAXE单片机源代码。编译来源
- G( A* @7 O" `4 y6 `
) e1 o+ f7 x& N! P2 b, H双向电梯
) \0 t' }- k$ v1 B' z' ?1 \5 }1   第一步  元件2   第二步  准备灯泡3   第三步  准备LED4   第四步  整体安装5   DIY签到处
1   第一步  元件

http://img1.guokr.com/gkimage/wv/hj/ey/wvhjey.png

○ 灯泡×1（随便在家里找一个就行）

http://img1.guokr.com/gkimage/au/wl/k5/auwlk5.png

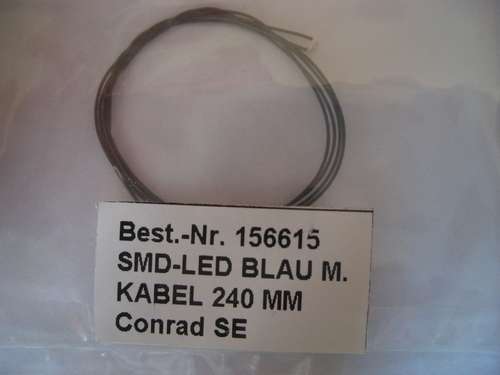

○ 长线SMD LED×N（我用了2个蓝色的、3个红色的和4个绿色的）我用了3个管脚控制LED，1个管脚连接按键。○ ULN 2803驱动电路×1。ULN2803是集成了8个达林顿驱动的驱动芯片，非常适合驱动LED，不必再费心地用三极管搭驱动电路了。○ 开关×1○ 10欧姆电阻器×1（用作按键的下拉电阻）○ 220欧姆电阻×N（每只LED用一个）○ 小段玻璃管×1○ 黏土×2○ 小木箱×1

http://img1.guokr.com/gkimage/4a/et/a7/4aeta7.png

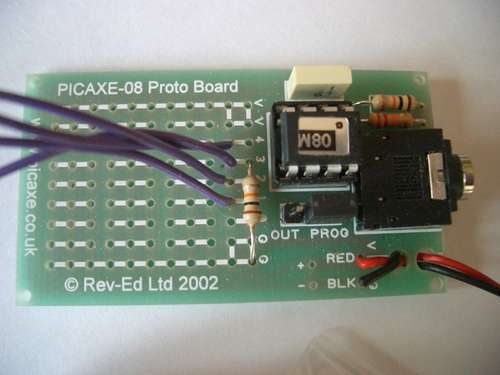

○ PICAXE单片机应该拥有全部元件有：○ PCB面板○ 编程电缆插孔○ 编程电缆○ 集成块○ 电阻2只○ 电容1只○ 电池芯片1个○ 电池座1个○ 装有编程软件的CD
2   第二步  准备灯泡

/gkimage/mm/4v/kl/mm4vkl.png

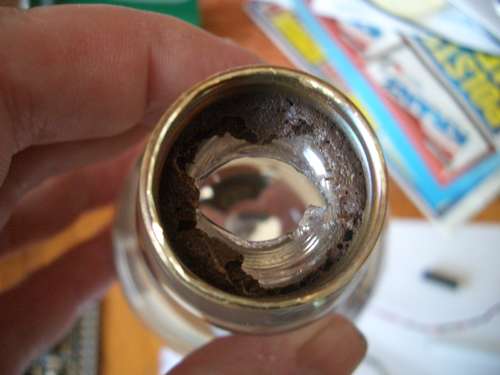

进行这步操作时，请戴好手套和护目镜。用电磨切掉灯泡底盖，小心翼翼取出灯泡内部的零件。之后，你就能得到和图片中一样的灯泡了。
3   第三步  准备LED

/gkimage/m6/b5/8o/m6b58o.png

http://img1.guokr.com/gkimage/lj/m3/jd/ljm3jd.png

/gkimage/co/em/o1/coemo1.png

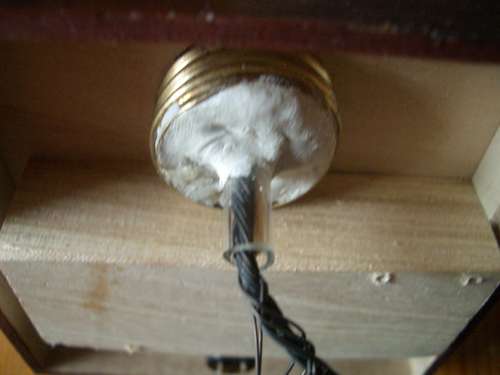

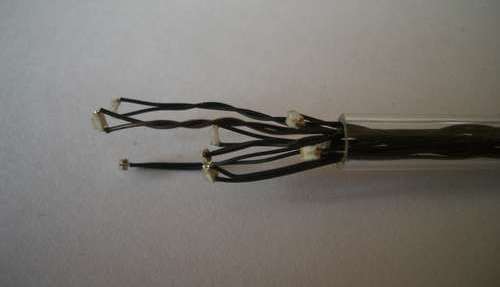

用导线把LED灯缠绕在一起，仔细搭出一个比较美观的树形结构，再将导线穿过玻璃管，小心翼翼地把它们全部塞到玻璃管内部（等会儿当你把它们推回去的时候，它们会重新散开，这样可以方便你把它们塞进灯泡里）。用黏土封住灯泡口、固定玻璃管。
7 e( c$ U; m* \- V2 c+ d4   第四步  整体安装

/gkimage/cm/cz/0d/cmcz0d.png

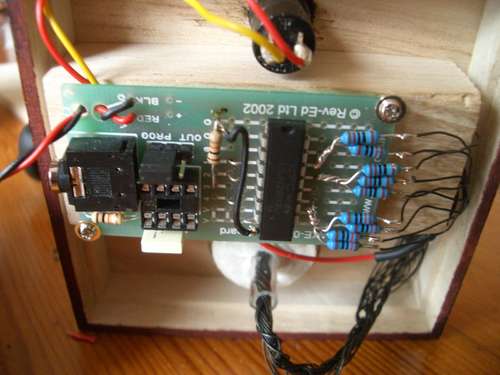

在木箱上钻三个洞，分别用于安装灯泡、按键和开关，再给箱子染个颜色或者喷个漆。把PCB放入木箱，所有部件以导线相连。如果去掉驱动芯片的3个管脚，它就能和PCB很好地契合。用短导线连接地极。
0 l, {  O6 A! O7 C

http://img1.guokr.com/gkimage/o7/o9/zq/o7o9zq.png

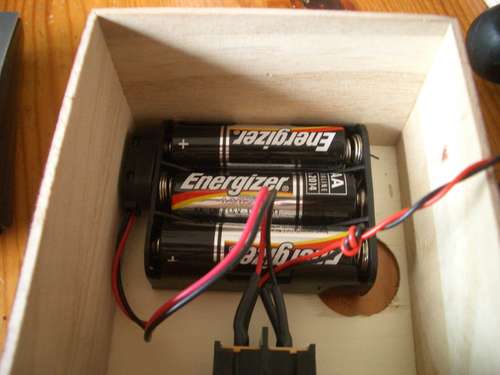

装上电池，打开电源。注意先不要装上PICAXE芯片！用一根导线把电池正极和驱动电路输入端连接起来，LED就会点亮。如果驱动电路工作正常，则切断电源，插入芯片，开始编程。点击链接查看程序
/ c- l+ s! ~; u

/gkimage/uq/8w/wn/uq8wwn.png

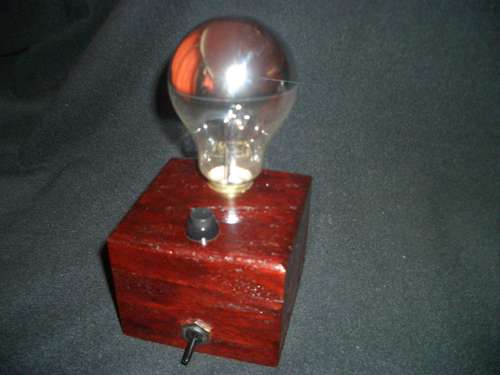

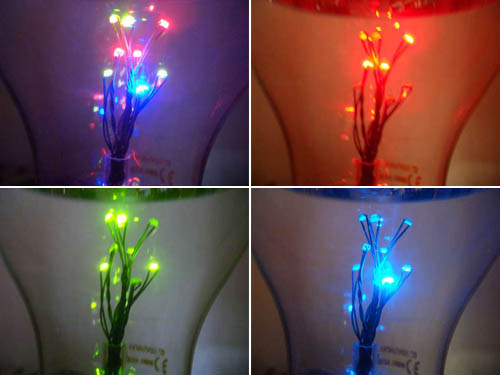

最终效果敬请观赏。

/gkimage/nl/q5/ue/nlq5ue.png

5   DIY签到处旧灯泡能有多少种玩法
