DIYer:庄生晓梦制作时间:2天制作难度:★★★☆☆GEEK指数:★★★☆☆
( q7 d1 e2 b8 {  H/ F双向电梯
) }$ E- ?9 h3 N( x1   材料和工具2   设计思路3   开始动手4   发光效果调整5   最终固定6   完工！7   DIYer签到处
' f! z  P+ d: d1 [1   材料和工具○ 2.5寸硬盘盘片○ 3.5寸硬盘盘片○ 表芯、表针一套○ 导线若干○ 蓝色LED×6○ 纽扣电池○ 电池座○ 拨动开关○ 巴基球128颗● 热熔胶枪● 电烙铁及焊锡、松香● 刻刀● 半圆仪● 记号笔关于硬盘盘片的获取过程，在本人的日志《 一块硬盘的尸体解剖实录 》中已有交代。
6 {: z7 e& l0 \2   设计思路
这个作品的创意，完全是围绕硬盘盘片进行的，如此上好的材料，不用来DIY简直是暴殄天物，经过思索，这种圆圆扁扁的物体，无疑非常适合制成时钟的表盘。
2 {3 u7 {- s6 r' m. M8 S* p6 t6 \除了外形，硬盘盘片的另一个显著特征就是极端光滑的表面，光可鉴人。如何发挥这一优良特性，是影响作品观赏效果的关键因素。
我手上原本只有两块2.5寸盘片，初步的创意是同时使用这两块盘片，在两层盘片之间放置LED，造成一种“轮廓光”的效果。

/gkimage/4p/vv/0f/4pvv0f.png

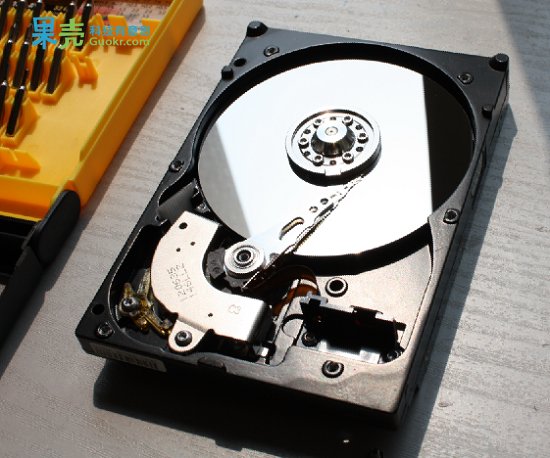

确定了创意后，发现一个问题，2.5寸盘片本身面积就小，叠在一起显得很厚，而且中间射出的光芒大部分都无遮无挡地向四周发散，不能有效勾勒出轮廓。而如果用一个更大的盘片放在后面，就能让光芒将大盘照亮，同时也能形成很美观的层次感。于是乎另一块3.5寸的闲置硬盘被我“痛下杀手”，为DIY事业而献身了。
这是本人第一次决定DIY电子玩意，除了创意一无所有，所以首先要去找原料。所需的材料均来自淘宝，在一家店买电子元件，在另一家店买表芯和表针。
事前了解了一下，蓝色LED的额定电压大约3V左右，而表芯使用1节干电池只能提供1.5V电压。所以购买材料的时候一并买了3V纽扣电池和配套的电池座，采用“外挂”的方式为LED单独供电。当然还需要拨动开关来控制灯光的亮灭.
' q1 D# K+ Y* x$ ]9 k
- ]8 ~& N1 T2 M/ d) j3   开始动手

/gkimage/kr/09/lf/kr09lf.png

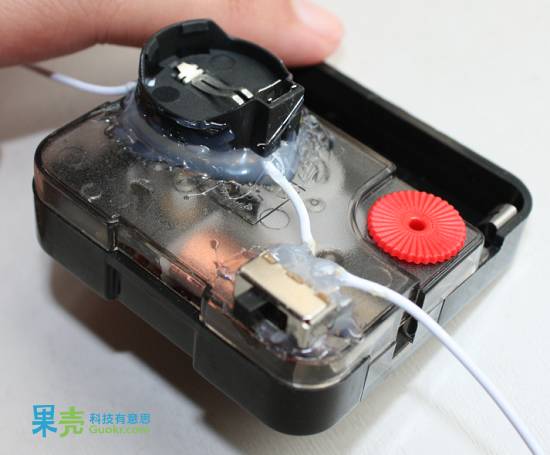

首先焊接电池座和拨动开关，将它们串联起来。为了固定这两件“外挂”，也为了掩盖本人糟糕的焊工，我使用热熔胶将它们粘合在表芯背面，同时也将脆弱的焊点包裹起来。
* j9 _2 ?( Y  ^  G$ R: d3 y, p

/gkimage/dk/hd/6t/dkhd6t.png

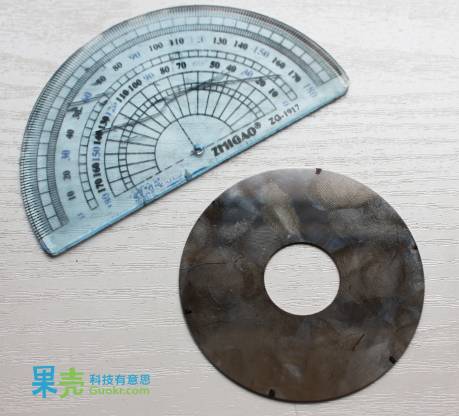

然后处理盘片，计划均匀放置6颗LED，所以需要用半圆仪帮助确定6个点，两两相差60度（硬盘太光滑，所以成为了指纹收集器）。

/gkimage/mm/t0/lc/mmt0lc.png

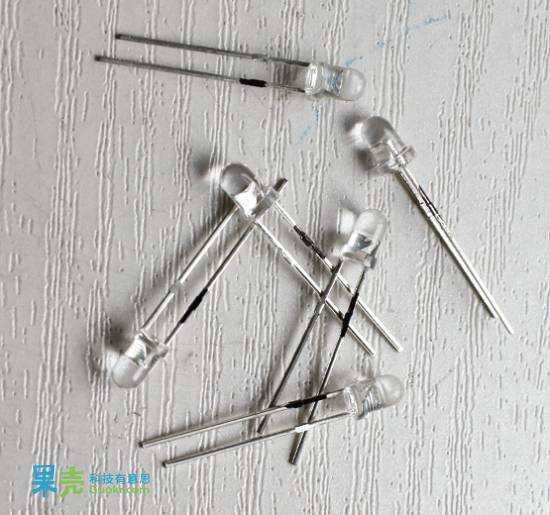

LED的引脚比较长，放在2.5寸盘片后面会露出来，所以需要剪短一些。剪断之前用记号笔将正极引脚标记一下以防混淆。

/gkimage/d4/by/3c/d4by3c.png

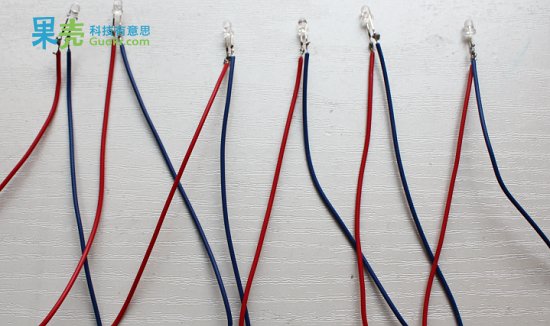

6颗LED共用一颗电池，必然需要并联，所以要为每一颗LED分别焊接上正负极导线，用颜色区分，以便之后利用（请无视那糟糕的焊点，对“处女焊”要宽容一些嘛）。
' |$ x, A& g1 s5 {* @1 z, L+ w  x

/gkimage/5d/b0/6w/5db06w.png

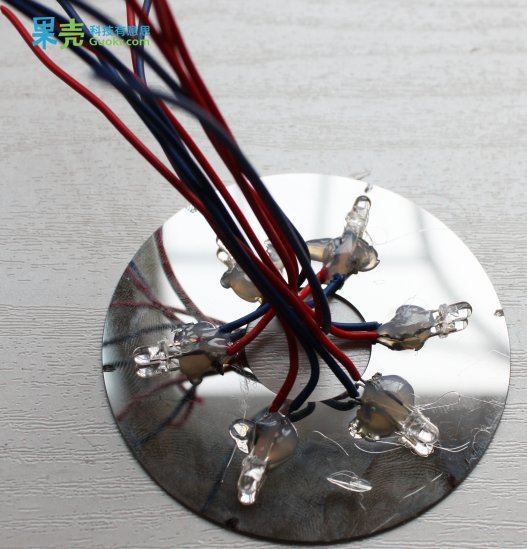

将焊接好导线的LED，对照标记号的位置，放置在盘片背后。同样使用热熔胶粘合，既能固定，又能保护焊点。
( c+ I$ ]6 w( C# F( a* J" ]

/gkimage/1s/hs/dz/1shsdz.png

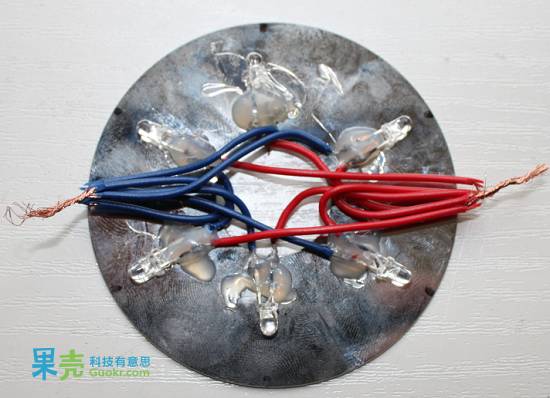

用刻刀将所有导线尾部剥开，按照正负极分开，分别拧成一股，掰到相对的两侧。
4   发光效果调整

/gkimage/8q/y6/eh/8qy6eh.png

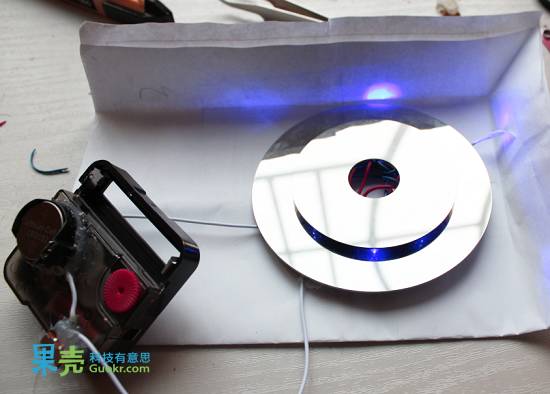

两层盘片合体，将LED夹在中间，连通电池，测试发光效果。意料之外的问题出现了，LED光芒的指向性太强了，如果没有东西阻挡，盘片本身看不到多少亮光……

/gkimage/mg/jb/ik/mgjbik.png

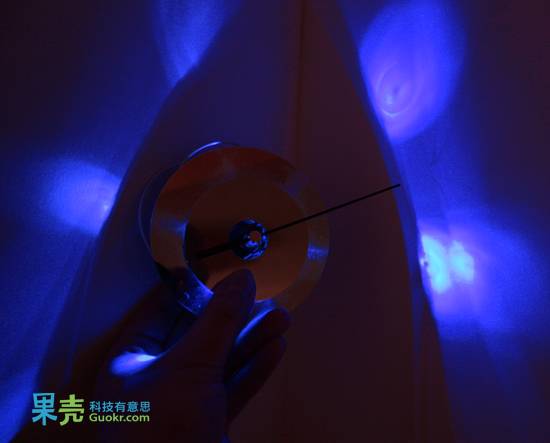

装上秒针示意，测试暗处发光效果
如何加强光照的效果呢？显然需要在盘片外围包裹一圈能够“被照亮”的物体。这个“外框”既要能固定在盘片外围，又不能影响整体的美观（想到了锡纸，可是一测试就放弃了，太丑）。工作至此卡住了。

/gkimage/a2/lw/2h/a2lw2h.png

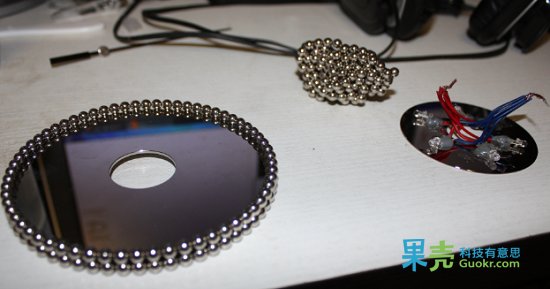

思考了一宿，第二天终于让我想到了一个绝妙的主意，也是这个作品的点睛之笔——巴基球。这一堆纠缠不清的小东西和硬盘盘片一样光滑，整体效果一定相当和谐。经测试，64颗巴基球组成的圆环，周长和3.5寸盘片类似。再用64颗，构成一个并排的双层圆环，刚巧把盘片稳固地夹在中间（内周长小于3.5寸，外周长大于3.5寸），既不会太紧到变形，也不会太松到脱落出来，简直是天造地设的一对！

/gkimage/p3/ip/56/p3ip56.png

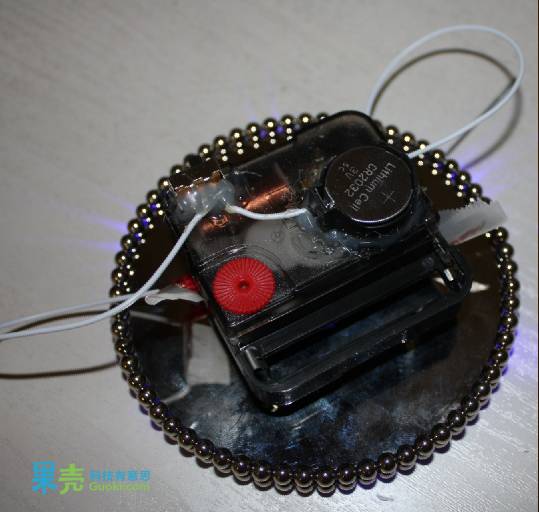

有了外框，再次将电路连接起来，测试发光效果。
: @* o5 g0 U0 `& d; J' |$ v

/gkimage/d9/gs/j5/d9gsj5.png

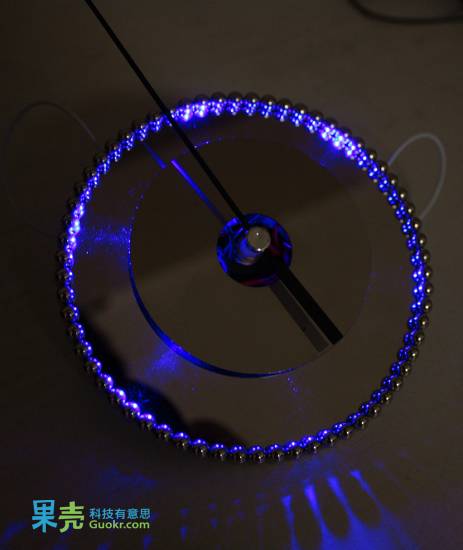

这是暗处的效果。
5   最终固定

/gkimage/0x/1x/1f/0x1x1f.png

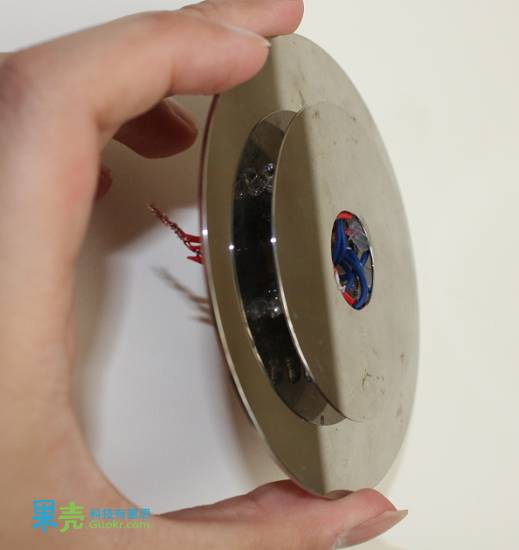

没有问题了，下面开始最终固定。两层盘片之间挤入热熔胶，将其固定为“同心圆”状态。
3 \* N2 O! x4 y  F! y

/gkimage/lf/t4/37/lft437.png

导线自背面引出，平铺以减少厚度。
/ `# P  d8 V* K# Q: Q+ ]7 ~

/gkimage/az/fo/ss/azfoss.png

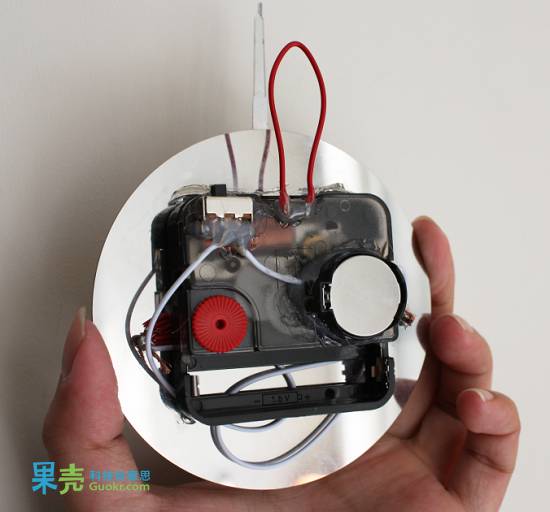

再次使用热熔胶固定表芯，接通电路。这个表没有底座，只能挂起来用，所以再粘一个绳套。
' h2 c, G. C; |1 L: [6   完工！

/gkimage/4v/sk/tm/4vsktm.png

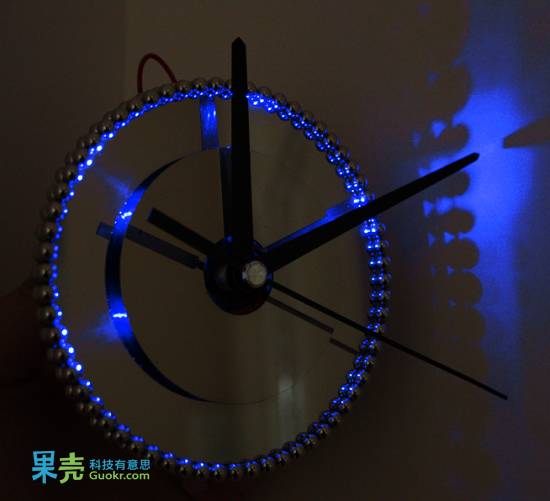

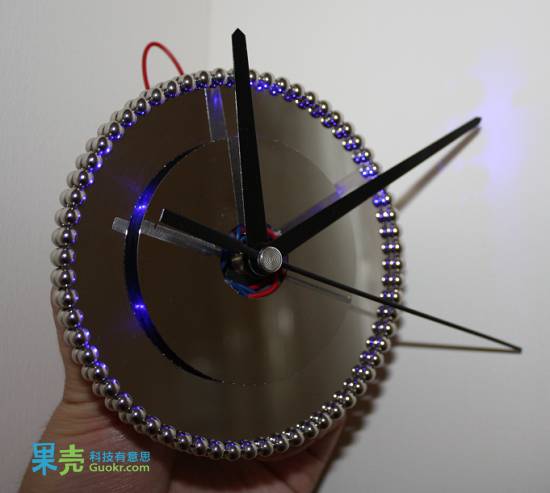

装好表针，大功告成！什么？没有刻度？……要那东西干嘛，这是艺术品，看时间主要凭直觉！
3 |5 |8 \" x9 D+ Q关灯效果。
