DIYer:fu80制作时间:一周制作难度:★★★★☆GEEK指数:★★★★☆1 T$ M6 p e1 A* J2 x3 R& B4 [( G
双向电梯
# P E& U4 E. ?5 H1 设计思路2 工具和材料3 灯头制作4 连接杆制作5 底板制作6 完工！7 DIYer签到处& O% ]& Y' d8 X. I
1 设计思路

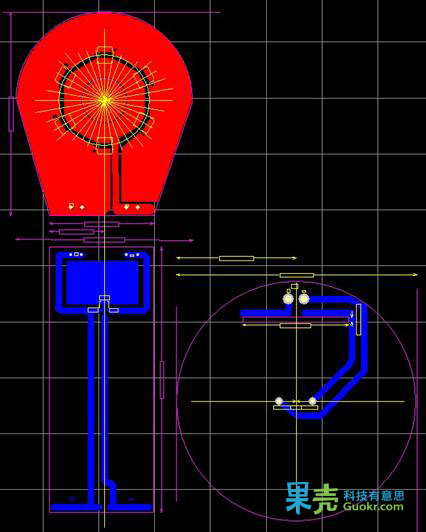

6 p3 n; v1 c5 V- C3 n' w在果壳小组信誓旦旦说要做台灯很久了，一直没有兑现诺言，这次正好更新台灯，就顺便填坑了。这次的构思是用PCB板做骨架和外罩形体，可以很方便的加工，而且足够坚固。下面这张是示意图。
/gkimage/lb/ca/wj/lbcawj.png
整个台灯由3个板块组成，左上方是一个灯泡状的PCB板灯头，中间开孔，6只5050白光高亮贴片LED沿圆周均匀分布，同时焊点部分外延铺铜铺满整个正面，好处有以下几点：1，散热，可以把5050LED的热量迅速导出，防止热量过高损坏LED；2，铜箔面全部镀锡，正好是一个比较不错的镜面，可以反射一些杂散光往下，降低亮度的损耗。因为5050LED的发光角度本身就是120的散射，正好可以直接用来做台灯，不用另外的聚光手段来调整光线了。实际使用起来感觉很舒服。左下方是连接杆，中间是一颗AMC7135横流LED驱动IC，SOT89贴片封装，体积很小，输出电流可以到350MA，一般用来直接驱动单颗1W大功率LED。同样做了铺铜作为散热的手段。
( l& g6 m2 P: Z1 j( H2 c" z% x
/gkimage/6h/dk/6g/6hdk6g.png

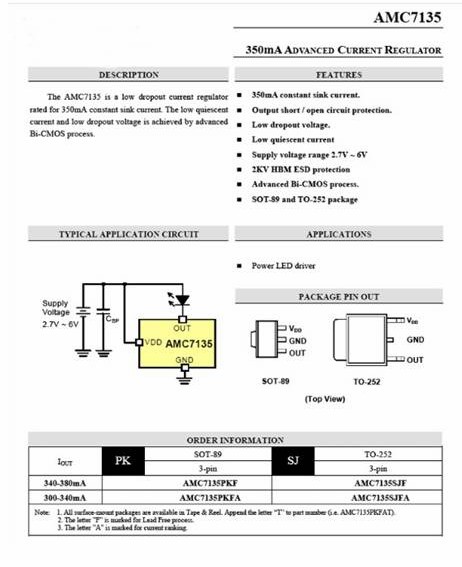

AMC7135的规格说明书
: d& W- L$ I |. \
/gkimage/9r/sd/74/9rsd74.png

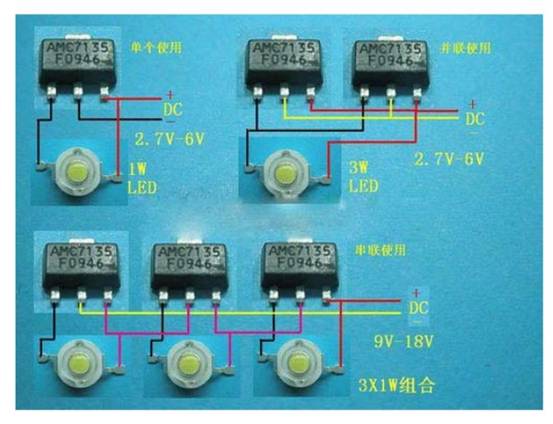

一些典型的应用电路，更多资料可以去谷歌或者百度找; t. y. V! u/ m8 Q2 K4 a( [
右边是一个圆形的底座，靠后的部分安装了一个插座用于取电，靠前一点开了一条槽，正好可以让连接杆插进去，这样可以直接用焊锡来连接两片PCB，加固连接，而且可以导电上去。中心位置直接使用了一个手电筒用的自锁开关，用起来很方便的说。# M. }% Q) k9 V2 V! y2 T" a
2 工具和材料 Y7 L/ j0 G" k+ B7 [8 H$ h) R
/gkimage/tg/ut/54/tgut54.png

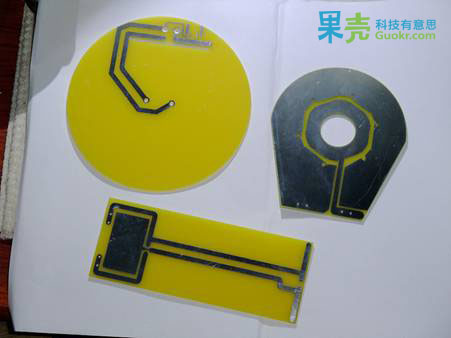

○ PCB板（淘宝上定做的，单面板外加镀锡）9 L5 Q7 v9 x7 t4 {4 y* o
/gkimage/dk/c8/32/dkc832.png

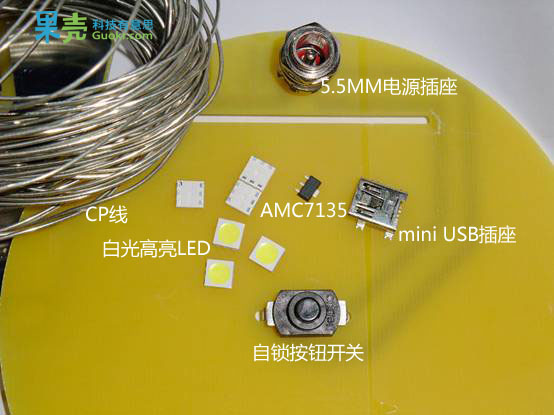

○ 6只5050白光高亮贴片LED○ CP线○ 5.5MM电源插座○ MINI USB插座○ AMC7135○ 自锁按钮开关
1 Z( b7 D$ o$ G: [. r8 r5 F. `此外还需要这些材料和工具○ 毛毡片● 锡膏● 针管● 镊子● 烙铁
) T1 z4 ]) f# U S4 C$ _8 a7 W3 灯头制作
: G N6 a2 p7 W: C
/gkimage/y4/3z/v7/y43zv7.png
用针筒灌了千住的锡膏。这种锡膏的优点是自带了助焊剂和胶水，可以直接固定贴片原件，焊接起来非常方便快捷，缺点就是贵了点。主要用来焊接贴片用的。7 D7 X; I" I) v1 R7 S! W
/gkimage/bh/ms/uf/bhmsuf.png
锡膏挤好，安装LED。5050LED的左上角有一个缺口，缺口对应的3个脚是负极，另一端三个脚是正极，不要弄错了。至于为啥这货有6只脚，那是因为5050内部实际上封装了3只同样的白光LED。3 r# J/ [* ]9 G2 B" ~, M
/gkimage/gt/5k/uj/gt5kuj.png
焊接贴片怎么能没有镊子呢？用镊子压压紧，然后上烙铁君！
9 Z7 H' [- d8 c
/gkimage/qk/s4/0k/qks40k.png

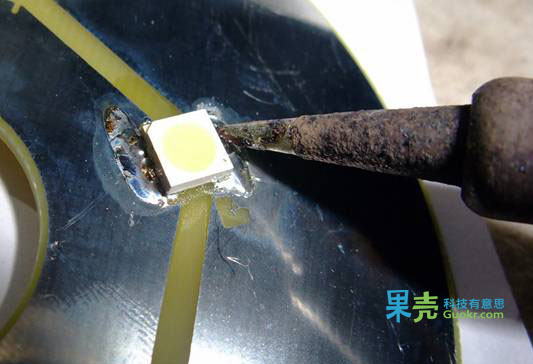

焊接！因为焊锡的流动性很好，而且铜箔还是镀锡的，结果焊锡有一定的流淌，不过焊接的很好，很牢固。（图中生锈的烙铁君表示强烈要求做美容！）$ l5 f* D. @( B U" q6 B
/gkimage/pb/u7/ox/pbu7ox.png
焊接好的LED。技术很烂，轻拍啊亲！6 s' \) I% x. W( u) ~
/gkimage/a7/qa/80/a7qa80.png
焊接完毕，用试验电源调整到低于3.5V进行测试，理由是白光LED的压降一般在3.5V以内，太高容易损坏LED本身。开电，全亮，看来焊接没弄坏LED，不错。4 N% u+ R; X' O
/gkimage/be/xt/ei/bextei.png
这张图是背后的效果。是不是有点异世界的感觉啊？
' q6 a- ~4 _2 C4 连接杆制作$ o0 G3 L% W$ g
/gkimage/ed/va/i2/edvai2.png
灯头弄好就丢一边去，现在固定AMC7135。道理和固定5050LED一样，摆好位置再焊接。
s8 v# E5 h( n; m& i% X/ V
/gkimage/h8/yq/52/h8yq52.png

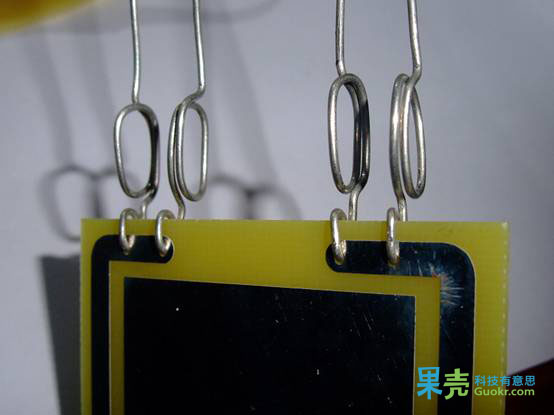

用CP线弯了圈，连接连接杆和灯头板，顺便也起到导电的作用。做成圈的理由是耐疲劳防止折断，当然，确实比较丑……0 U3 j# h. U8 @; A% X4 y
/gkimage/ld/nj/r6/ldnjr6.png

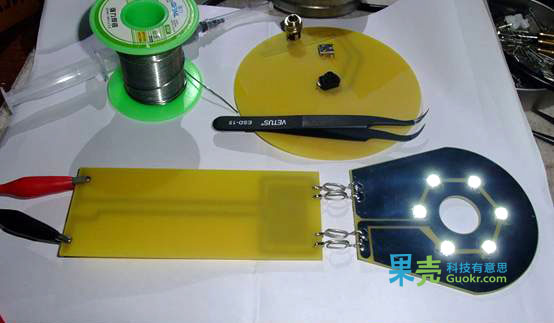

连接好是这样的。再次点亮一下，这次电压升高到5V以内，开电，又亮了，感觉还不错的说。- L7 Y. }* R. `
5 底板制作3 N+ u0 v: `% f# o' v& Y- }; [: q
/gkimage/m4/4y/d2/m44yd2.png

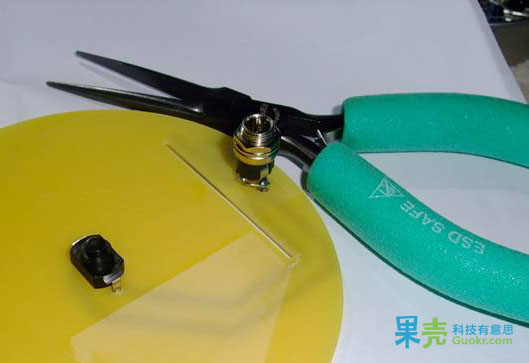

安装5.5MM电源插座和自锁开关，5.5MM电源插座的中心作为正极，外围作为负极。, y& b8 p7 i5 Q' N+ v
/gkimage/y1/b9/3h/y1b93h.png

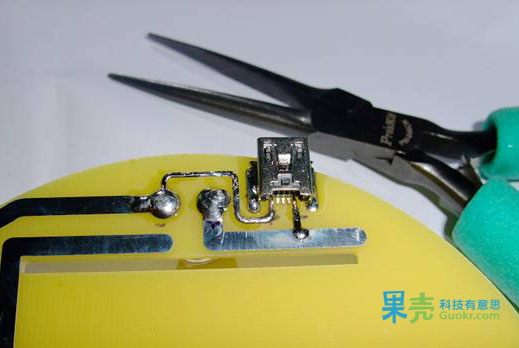

反面是贴的B型MINI USB插座，左边那只脚是负极，右边那只脚是正极。其余脚因为没有用，直接悬空不用。接电脑可以无限制获得5V500MA的电流，在这里消耗350MA，在允许范围内。
4 H+ c' b+ W7 \( @! S
/gkimage/j9/oe/6p/j9oe6p.png

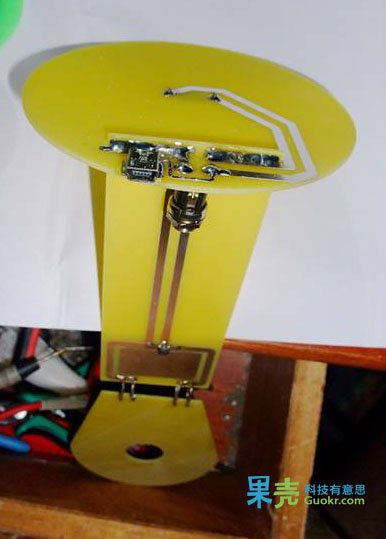

然后把连接板插到底板上看看效果，这货是火炬咩？
4 u" b# U: b8 B
/gkimage/nn/u4/mu/nnu4mu.png
底座因为焊接有连接杆，有一定的突起，所以贴上3层毛毡片做脚贴，防滑，而且可以架高焊点，避免接触到导电的东西。8 _# I+ n4 D6 m% X. G5 B. Y
6 完工！9 _7 d3 p8 |1 O5 z" W4 D

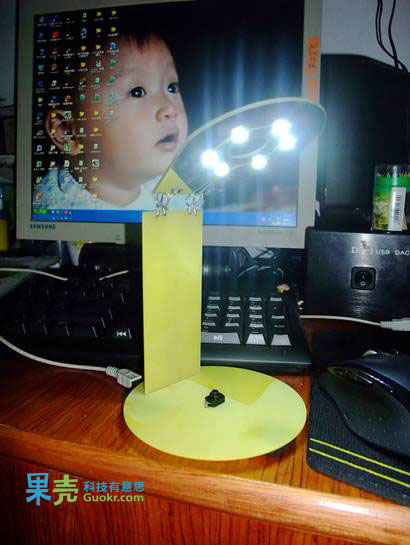

接上USB电源看看效果，还算不错。背景是我儿子，很可爱吧！* u- P% w. h D8 `/ d
/gkimage/o1/6f/hy/o16fhy.png
这是插了5.5MM电源插头的样子，还算比较合拍。
. r4 {, t4 B' b8 }3 b& N% S总体来说这东西比较实用，小巧可爱，有两种供电方式，而且低发热和低噪音，你要不要也自己做一个？
