DIYer:andydoro制作时间:一星期制作难度:★★★☆☆GEEK指数:★★★☆☆( G/ T. A. p1 x; A2 @& f, \

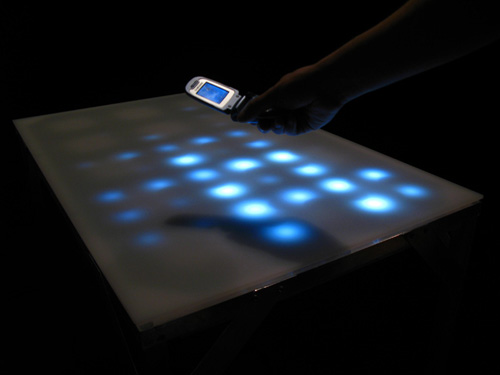

电子幻象桌是一张能够揭示附近电子设备工作时发出的不可见电磁波的桌子。通过这种互动将可以增加对电子设备中肉眼看不见的运作和人类感知界限的认识。+ a& a$ t2 N: `3 H
: ]% O2 [# M0 F9 d
, H( j3 E: }! e; \% E, A双向电梯3 _4 G- w& _( O
1 工具和材料2 设计电路3 组装电路4 测试电路5 再做几块！6 排列电路板7 测试电路板阵列8 制作桌子9 最后一下10 大功告成11 DIYer签到处
y" x2 S9 w/ x1 工具和材料电路材料：
0 B" q* E& Z, q2 T' X○ 15块万能电路板○ 15个LM324四运算放大器芯片○ 15个14脚DIP插座（和LM324配套）○ 60个白色LED○ 60个电感线圈（我用的线圈在Digikey上编号是M10054-ND）○ 60个10Ω电阻○ 60个10MΩ电阻○ 60个1KΩ电阻○ 30个100KΩ电阻○ 15个10μF电容○ 60个0.1μF电容如果打算做张小的幻象桌就不需要这么多配件。每块小电路板需要1个四运放，4个LED和4个电感线圈。
- k0 b; U) h! G1 ]这里我选用了四运算放大器芯片LM324，但其实任意能找到的运放都可以用。
+ G' A* z' u( G/ n7 w$ T+ J网上的电话拾音线圈一个只要2美刀，当然你也可以用漆包线自己绕一个。
! U+ _7 j; }) W; [桌子材料：
; D5 r _& Q% D( x+ M( O# k○ 1/4英寸厚白色半透明亚克力板，33英寸x 21英寸○ 1/4英寸厚透明亚克力板，33英寸x 21英寸○ U型铝材1英寸=2.54厘米
/ E( z/ ?- R* ?- V0 n; w0 g1 q' |7 s/ Y+ w
2 设计电路
/gkimage/iy/dk/ii/iydkii.png

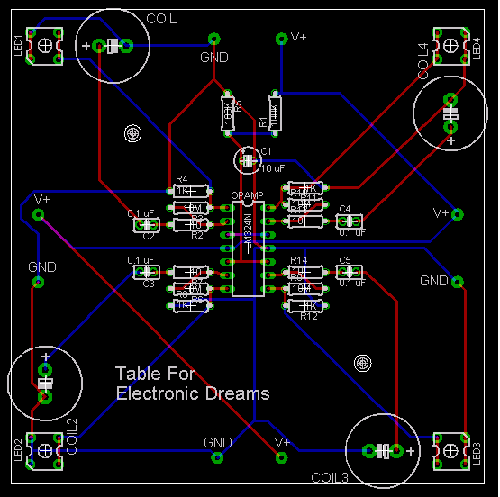

根据上面的PCB布线图连接各个器件。你可以在万能板上搭接这个电路。如果想显得更专业，可以使用印刷电路板。原理上，线圈感应电磁波产生电压，再由运算放大器放大以后驱动LED发光。我把线圈放在相应的LED附近，这样检测到的电磁场强度和LED的亮度就是一一对应的。# g5 o9 N$ \2 x5 M# }9 t! }0 R
/gkimage/wp/4z/ag/wp4zag.png
原理图( T u+ u! h2 z. S* N
3 组装电路
/gkimage/pr/fm/3j/prfm3j.png

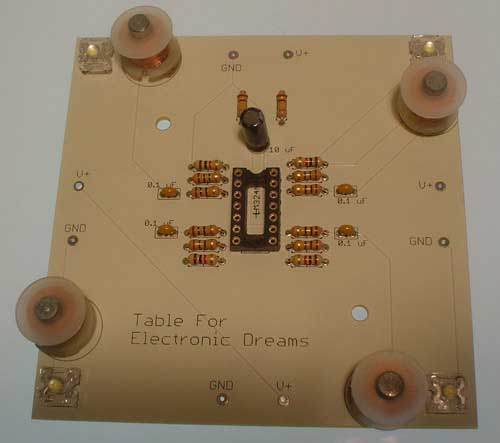

把部件们组装到一块印刷电路板上，万能板也可以代替着用。这块电路板需要在3~5V的直流供电下工作。供电不合适的话，用一个7805或者3940这样的稳压器来得到适合的供电电压。
8 u1 t. y8 N, O! v; p4 测试电路
/gkimage/yd/cr/i5/ydcri5.png

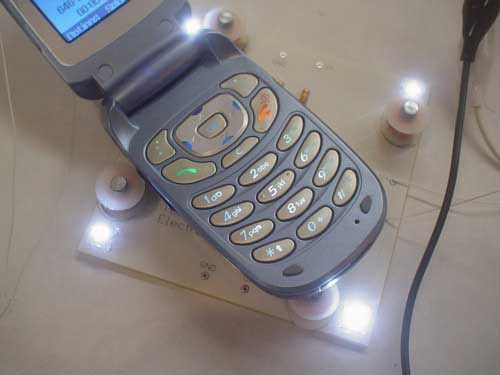

拿通话中的手机靠近通电的电路板，LED闪亮，工作正常！- D7 G% m7 [6 `) t) M9 X3 U/ M
5 再做几块！
/gkimage/7i/sh/gf/7ishgf.png

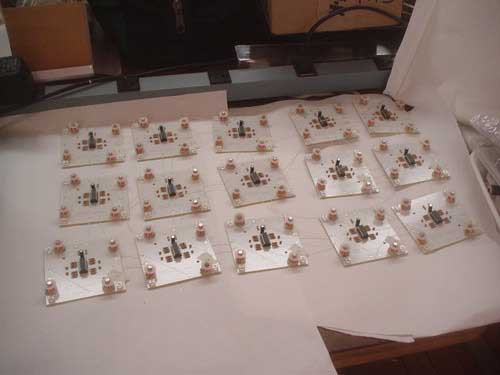

重复上面的步骤，多做一些。
; z# \6 e) B# F. S9 E5 z6 排列电路板
/gkimage/fg/xd/53/fgxd53.png

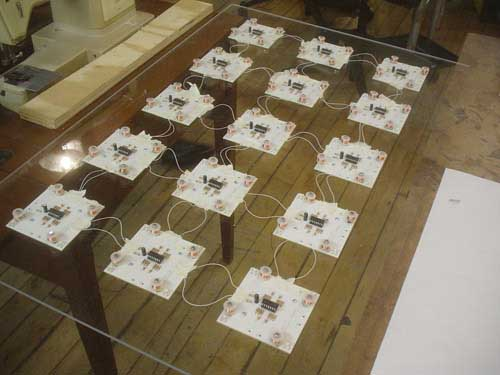

把电路板们在透明的亚克力板上排成阵列，使LED形成3英寸见方的网格。用些导线把所有电路板的电源线和地线接在一起。
7 Z, B; W; M; _0 s5 F, `4 ^7 测试电路板阵列
/gkimage/6i/ce/ws/6icews.png

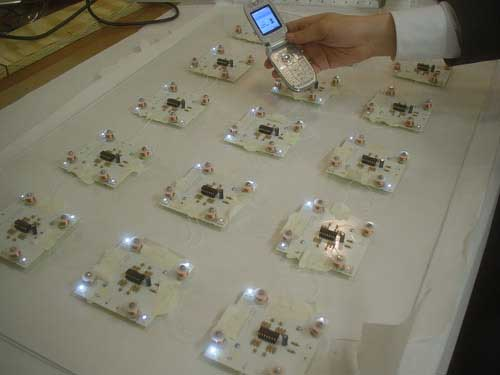

用些正在干活的电子设备测试电路的反应。我用了个手机，通话的时候它表现的最好，你可以找个朋友给你打个电话。（拿手机上网也可以的！）
& A V$ E: [; w* g1 m, y8 制作桌子
/gkimage/0u/0l/wu/0u0lwu.png

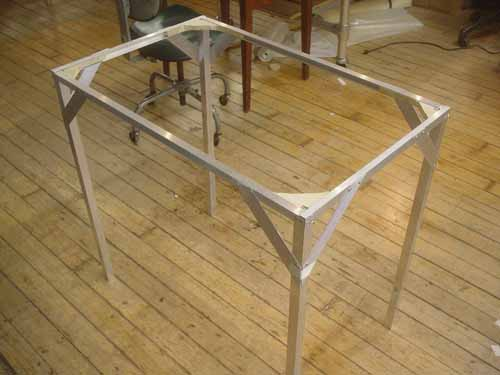

可以把做好的电路装到现成桌子上，也可以重做一张。事实上，只要有个框架能放下亚克力板就够了。
$ O" }# b5 u! w6 v9 最后一下
/gkimage/et/0o/tt/et0ott.png

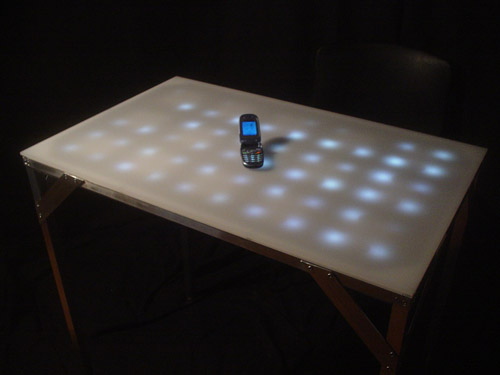

现在可以把那块白色的半透明亚克力板覆盖在电路板整列上，它会散射LED发出的光，使之变的柔和。两块亚克力板之间我用了小的聚乙烯支柱支撑。6 |- S# q4 t) M, j/ U
10 大功告成
/gkimage/o1/k4/n6/o1k4n6.png
更多 视频和演示资料谢谢关注！: \; z. l+ ?" Q1 D
* D( M" G) F' G- D& }" W3 j( n11 DIYer签到处利用这个思路，你可以无需自己做电路，而是买一堆手机信号感应挂件代替。甚至，你可以用这一堆挂件来做一个3D的电磁波显形系统呢！
