DIYer:微笑的小鸭制作时间:1小时制作难度:★★☆☆☆GEEK指数:★★☆☆☆我们家养了只小狗叫点点(我有在爱宠小组发过帖子),超调皮,尤其喜欢把垃圾桶里的东西翻得满地都是,特别是垃圾桶里面有肉香的时候 = = 我都烦死了……只要一开门,点点又娇小,开一点点门缝就钻进来了,经常是一不留神就把我房间里的垃圾撒的满地都是……白天我还防得住,可到了晚上,我睡着了,我妈经常一晚上来看我两次,一开门,点点就“嗖”的进来了,结果经常是早上起来不是满地垃圾就是拖鞋只剩一只……跟我妈说过了,也没用……4 Z& z7 B, _5 S& d+ K
一次偶尔的机会,我发现了点点超级害怕蜂鸣器的声音,于是就有了这个念头……在门把手上绑个报警装置,用水银开关控制,只要门把手被压下哪怕一点点,刺耳的蜂鸣器声就能把点点吓得跑老远,很有效果!!!1 q: B7 B& q3 }3 g8 R( L) V
此作品也可用于预警。想象做贼心虚的某人想开你的门,结果蜂鸣器突然大叫起来,他不被吓个半死也会有心理阴影了……(我已经跟我爸妈说过了,他们对此表示很淡定……); ` J2 o. ]1 X' d& Z* t+ m8 P
双向电梯2 a% h& T% G" [; M* H, V
1 材料与工具2 焊接电路3 装入盒子,调试4 DIYer签到处
# j) o7 e5 X1 H) {: X0 L7 V1 材料与工具○ 拨动开关○ 水银开关○ 蜂鸣器(连续声断续声都行,看个人喜好)○ 1000uF以上的电解电容○ 9V电池○ 9V电池夹○ 一个盒子(纸盒塑料盒都行)○ 两根橡皮筋(绳子也可以)● 烙铁● 台钳(方便焊接零件,可无视)● 镊子(用于给纸盒开孔)3 n) I+ t8 k% w) v+ E" @. K
2 焊接电路
/gkimage/h1/39/cx/h139cx.png

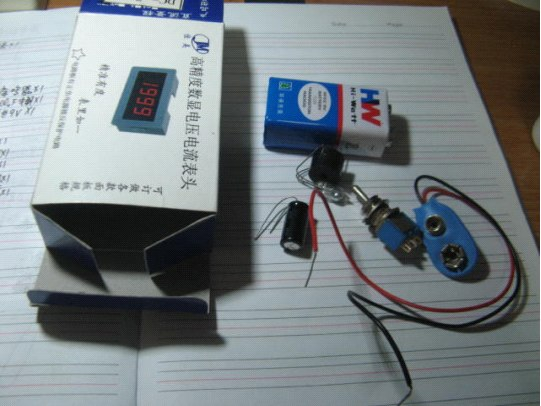

准备好零件和材料,其实很简单……
; u r9 b7 ]; w: Y6 _. O0 o
/gkimage/xo/s8/og/xos8og.png

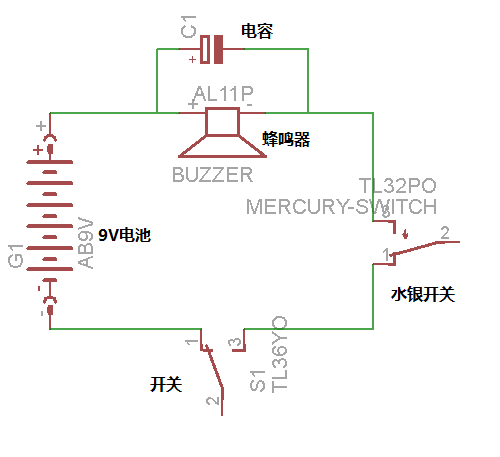

电路图- J: \ E+ K) \7 ~4 u2 \% h
/gkimage/o5/9i/wq/o59iwq.png

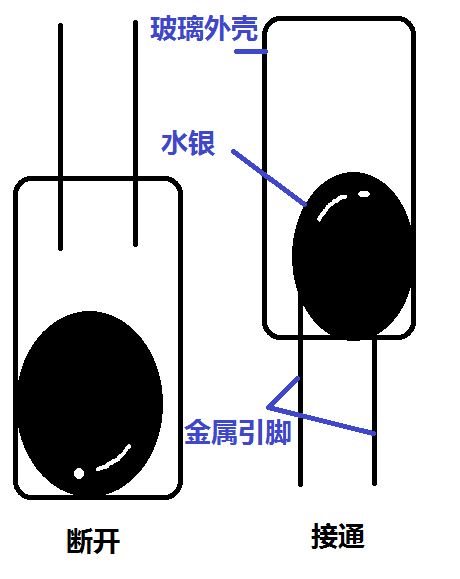

水银开关原理
/gkimage/m1/62/7l/m1627l.png

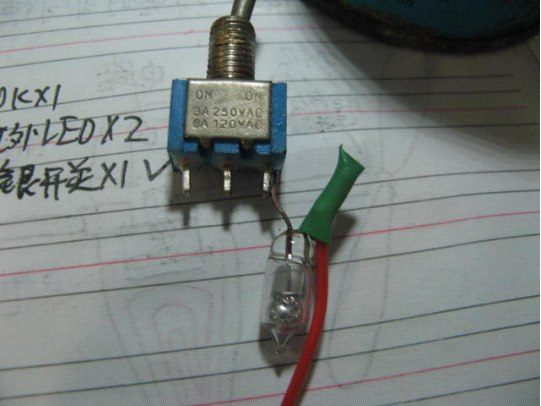

将水银开关和拨动开关串联。由于电路较简单,没有使用洞洞板。
2 `; f5 B [9 q4 D
/gkimage/dq/bh/pj/dqbhpj.png

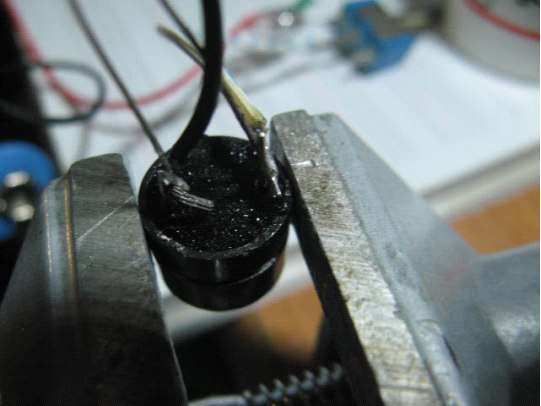

将电容和蜂鸣器并联在一起(注意极性)。
: L& L! E, r0 ]( \' h
/gkimage/qv/u0/74/qvu074.png

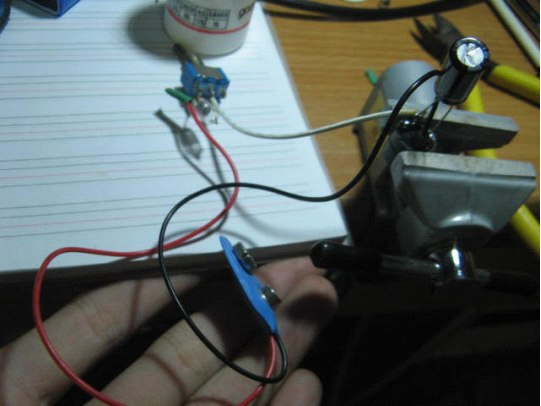

再焊上电池夹,电路部分就完成了。
O( w( ?' Z h( U% K( k3 装入盒子,调试
/gkimage/wq/3t/57/wq3t57.png

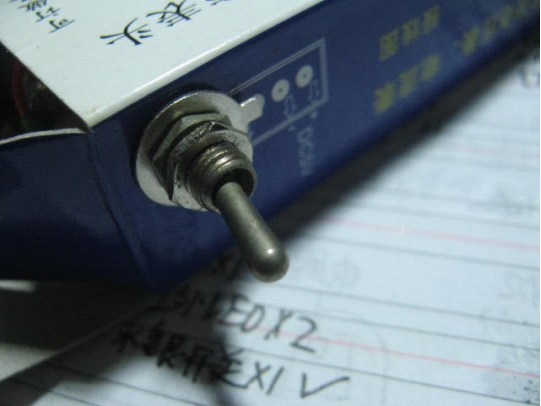

用镊子戳个孔,固定好拨动开关(拨动开关是所有开关中最好固定的!!)。9 W" U5 Q( o6 t" M8 e/ g
/gkimage/q3/i7/kp/q3i7kp.png
也无需胶带神马的了,直接把电池塞进去就好了(前提是你焊的够结实,不然容易断线)。
+ I" y" _5 v# R" j3 y
/gkimage/0n/mw/2t/0nmw2t.png

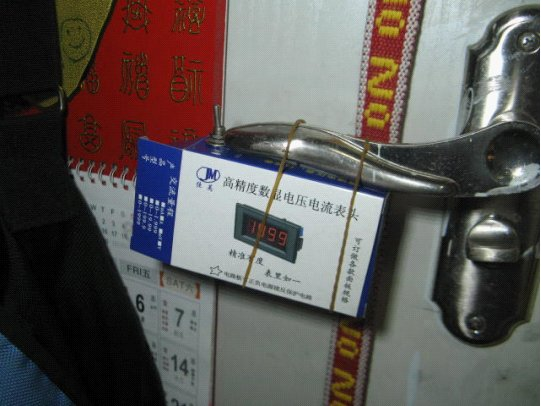

使用橡皮筋(或绳子)把装置固定在门把手上,越紧越好(以免出现装置落地的囧况…)。
" d C. _2 o% Z7 v* a2 S- f
/gkimage/51/kw/4n/51kw4n.png

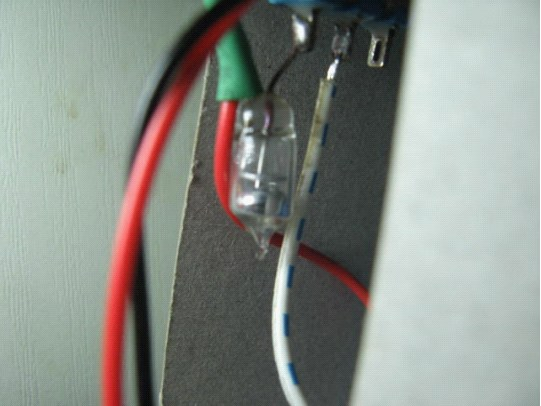

接下来就是调试了……这一步是最考验耐心的了——你需要把水银开关掰到一个门把手被按下一点点蜂鸣器就会响,还要保证门把手没被按下的时候不会自己响的角度…慢慢调吧。 N m$ G4 O9 t
调试完毕之后,你就可以“邀请”你的盆友们来“体验”一下这个小装置了,哈哈!
