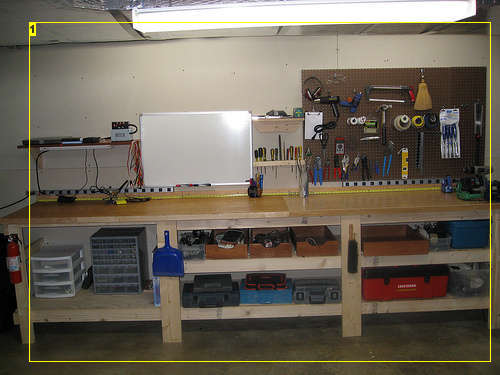

DIYer: dwj300 制作时间: 1周 制作难度: ★★★★☆ GEEK指数: ★★★★☆ 在“被没有足够工作空间”、“找不到工具和材料”、“花了太多时间找东西”弄到抓狂以后，我们决定清理地下杂物室，做个工作间。 在施工过程中我们学到了很多，希望这些经验会对想建设或者拓展工作空间的人们有帮助。, ^+ ~+ X& _5 F! `, A# E2 H
双向电梯
+ I' k. w5 F+ V! |1 目录表 2 场地整理 3 技能 4 区域规划 5 设计 6 材料列表 7 工具 8 供货商 9 照明 10 切割列表 10.1 台锯 10.2 切割锯 11 工作台面布局 12 在墙上安装加固木条 13 在地板上组装前端面 14 组合前端面和加固木条 15 安装搁板 16 安装防火门台面 17 笔记本架 18 后挡板/电插座 19 洞洞板 20 电缆架 21 白板 22 螺丝刀架 23 卷尺架 24 电源 25 分组工具 26 把工具挂到洞洞板上 27 整理搁板 28 零件橱 29 旧书架 30 灭火器 31 清洁 32 笔筒 33 拆卸助手 34 购买清单板 35 Dremel钻压床 36 台虎钳 37 出勤啦！ 38 旧工作台的新用处 39 总结 40 DIYer签到处 1 目录表指南很长，为了便于查找浏览全文，这篇文章被分为三个主要范畴：规划、施工和整理。
3 N* A3 p) ^& }' l) h你可以按以下章节浏览：" T" R, C" x m/ B5 X Y: E
● 规划：第2-8步● 施工：第9-24步● 整理：第25-37步 2 场地整理
/gkimage/wc/0t/12/wc0t12.png
● 对我们来说，场地整理是从一个大扫除开始的，扔掉废弃的垃圾、坏掉的零件还有其他杂七杂八的废物。● 我们在想清楚保留什么东西上花了很长时间，但是这对后来设计储藏部分以及为工作室支持的活动安排优先级都很有帮助。
/gkimage/8a/pl/h7/8aplh7.png
● 当清扫完毕、把地拖干净后，我们审估了空间：工作台、搁板、悬挂仓库占多少空间？光线怎么样？
/gkimage/rq/37/si/rq37si.png

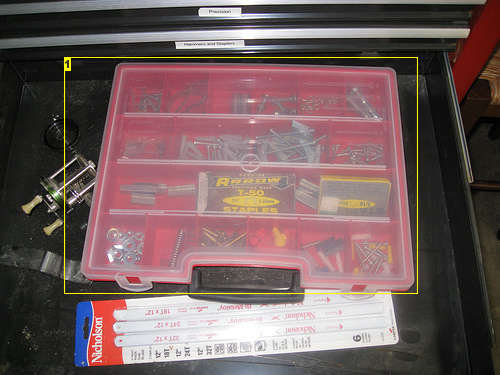

● 我们尤其小心的整理归类了一些有年头的老部件和硬件：在找到了些角铁和奇怪型号的螺丝后，一些废抽屉在项目中发挥了它们的余热。● 还有其他各种翻出来的小零件也省的我们再跑一趟五金店。我们现在有5抽屉不同的硬件和一橱柜的电子元件！ 3 技能我们在切割隔板和2*4英寸的木条时用到了电动工具来快速完成任务，其实这个项目也可以全部用手工工具完成。如果你没有台锯，许多木材行都可以花很少的钱来帮你切割4*8英寸的薄板。如果你没有卡车或者大型货车，这项服务也会让搬运工作轻松一点。如果你对电动工具不熟悉，尝试使用时请先找人为你适当的指导。错误的用电也可能引发火灾或者直接杀死你，如果对房屋线路布置不熟悉就别怕羞找个专家来帮你吧。以下是工作室施工所要用到的技能列表：● 用台锯切割大块木材● 用切割锯切2X木材● 把灯具接入现有回路● 改造电源插头● 使用电钻给木头和塑料钻孔● 使用水平仪、卷尺、直角尺和其他测量工具● 用于供电项目的锡焊技术和其他电子维修技术项目中许多部分都需要两个成年人来完成，所以如果你是单干的，最好这些部分能邀请到一个朋友来帮助你。比如说我们要搬动用作台面的门板，每个在切割前都重100磅！ /gkimage/bt/y4/t8/bty4t8.png
● 为辅助工作室的设计，我们在Googlesketchup上建了模型。可以让我们清楚的了解可用空间。● 鉴于可用空间包括长长的一堵墙，我们决定做一个长为12英尺、下面有搁板储存空间的的工作台。工作台的深度定位28英寸，综合考虑了台面上的可用空间和伸手够到台面上方洞洞板上悬挂工具的距离。● 我和我的伙伴身材都比较高，想坐搁脚凳感觉舒服点，于是我们把台面高度设计成38英寸。作为对比，厨房的台面高度一般是36英寸，不过这是基于十九世纪四十年代人们的身高数据得出的计算结果，我们要考虑到这首先这是按女性为主要使用者来计算的结果，其次那时男女平均身高比现在都要矮一点。我们还在某处读到有42英寸高的台面，不过主要的设计标准还是符合你自己的人体工程学、习惯和品味。● 因为房间昏暗，我们决定在工作台上方悬挂两盏日光灯。（现在回头看真应该装三盏，在地下室充足的光线永远都不嫌多。）我们把一盏灯挂在屋子中央，把另一盏灯从原本的角落位置挪到了屋顶中央，横跨旧工作台的位置。● 为了支持工作室分区的概念，我们为工作台留出了放腿的空间：把中间的搁板设计删掉，在工作台面左边留出4英尺的空间。在台面上方添加了一个工作灯用于精细工作，这个灯悬挂在一个电脑托板的下面。在中间的拆解区，我们为白板预留了空间，还为塑胶袋和照相机准备了一个高搁板，这个搁板的下面设置了一个空抽屉用于防止拆解零件在台面上跑的到处都是。在工作台的右端，我们决定在靠近存储架的地方安置一个台虎钳。● 最后整个台面我们决定用防火门来做，防火门不仅材料结实，耐敲打而且光滑，还比我们短时间内能想到的任何东西都更具有性价比，3/4英寸厚的双层胶合板就和防火门差不多价钱而且还不够结实。 6 材料列表● 材料列表的种类应该很广，这里是我们用了什么和为什么用这些材料，至于价格就取决于你当地的售价啦。● 2*4*8英寸的松木（云杉/冷杉）用于台面支持，包括桌腿和支撑（12英寸长的用了12块）● 2*4*8英寸的松木用于台面中部的两条支撑腿（一条也足够了）● 4*8英寸厚15/32英寸胶合板。我们需要一面比较光滑，所以选择了一面A级一面C级的胶合板（所以标签是A-C）。C-D（CDX）级的虽然粗糙一些，但是结构上并不差。3/4英寸的胶合板的强度超出了我们的需求，更重更贵也更难以使用。定向结构刨花板一般比较便宜，粗糙，受潮会很影响性能，但如果你有兴趣也可以用作替代材料。（我们用了20英尺长的2英尺宽的搁板，按薄板来算，制造出了16英尺长2英尺宽的材料。）● 1*2松木12英尺长用于防止小零件滚到台面和墙的缝里。● 3/4英寸胶合板，2*4切块● 2个40英寸的荧光灯和灯管。我们选择演色性（CRI）90的灯管，这表示比起在灯泡或者低演色性的灯管下，这个灯光下颜色的差异会更容易被识别。比起地下室原有的灯管，CRI数值更高的新灯管发出的光让人很舒服。● 1/4英寸*2又1/2英寸的拉力螺钉（我们用了50个在台面前腿、框架和各种各样其他用途上）● 1/4英寸*3英寸拉力螺钉（后部框架用了25个）● 2英寸细牙螺纹干墙螺丝（一把）● 1又1/4英寸外六角螺丝（大约25个）● 4英寸 四角木螺丝（4个 不值得买1整盒）● 分类塑料柜用于储存● 从废弃的橱柜里救出来的抽屉盒子● 25英尺14-2带地线的电线● 导线连接器● 电线线扣● 电线扎绳● 两扇捡来的防火门● 木粉填料● 家具油● 24*36英寸白板● 2个塑料整理橱● 2个4脚插座● 2个4*4英尺洞洞板● 洞洞板挂钩、螺丝、间隔装置、拴紧器等附件工具套● 2个2英寸角铁● 4英尺*1/2英寸铁管● 垃圾桶● 旧的台式机电源部分● 塑料工程盒● 6个香蕉插头● 热缩管● 120伏 10安 SPST开关● 3英尺 18ga.直径的实心导线
/gkimage/xc/1p/dp/xc1pdp.png
● 我们还在这里放了一个垃圾桶 但是会挡住照相机，所以拍照没有拍进来。
/gkimage/6l/jn/wu/6ljnwu.png

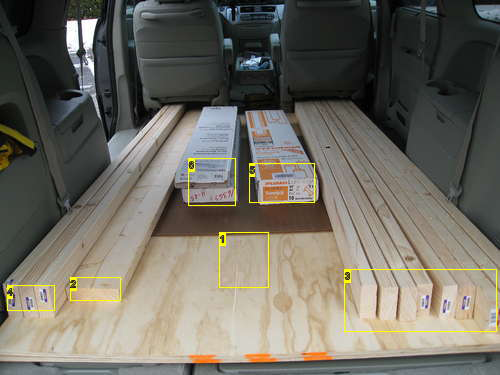

● 我们把所有东西都装进这个小货车啦。 7 工具能熟练使用电动工具的话可以参考先列出来的这几样，如果不熟悉电动工具，这个项目也可以由手工工具完成，或者去寻求帮助吧。2 |( K6 \' F T L8 |
● 10英寸 台锯● 10英寸 型材切割机● 14伏无线电钻● 3/8英寸 钻头套（包括钻头适配器）● 1英寸铲形钻头● 1/8英寸麻花钻● 水平仪● 卷尺● 直角尺● 木工笔/粉笔● 各种管卡● 6英尺梯子用来挂吊顶灯● 线工钳● 剥线钳● 电烙铁● 热枪● 万用表● 7/8英寸阶梯式钻头
/gkimage/sv/jl/ti/svjlti.png

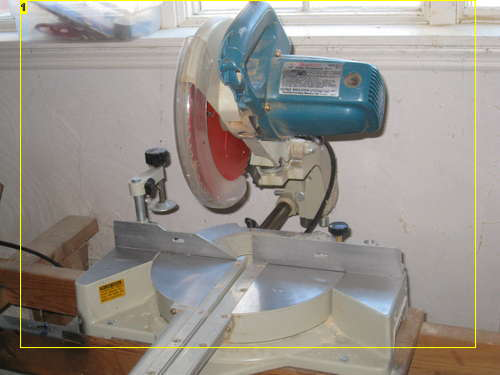

● 型材切割切割机。
/gkimage/uq/gh/yc/uqghyc.png

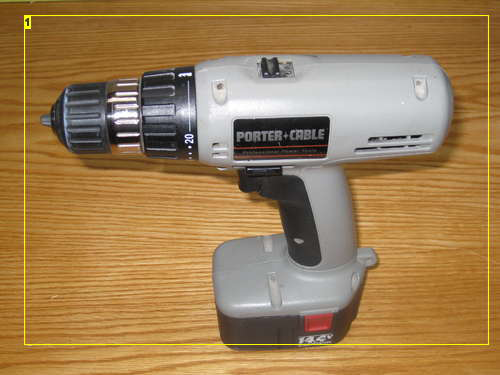

● 无线电钻。
/gkimage/vg/lt/r7/vgltr7.png

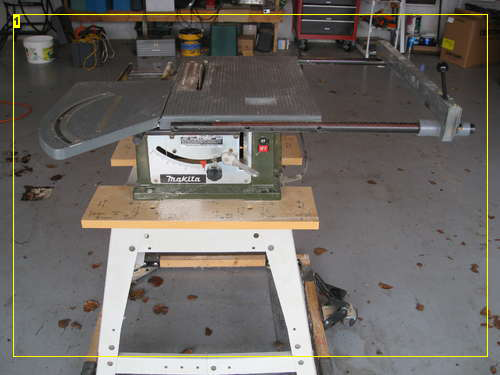

● 台锯。 8 供货商我们在一家big-box综合家居商店买了绝大部分东西，剩下的列表如下：● 48英寸电源插座 buy.com（现价$37.24免运费）● 用作台面的防火门买自本地二手店，每个$40。● 白板买自big-box办公用品店大约$30● 我们在ebay上找到了一个二手示波器 9 照明在开始做木工活以前，我们要把两个荧光灯接入屋顶中央现有灯具的回路。因为我们直连了电线，所以不用额外的电器盒来装导线连接器。现在这三个吊灯都由工作间门口的墙壁开关控制。不开灯时室内很暗，我们在安装时用接入另一个回路的卤素射灯来用作工作灯照明。● 打开工作灯，关掉吊灯的开关，把原来的灯管拆下来。● 拆开灯具箱找到电缆接头。● 剥开要连接的电线穿过灯具箱接入导线连接器。● 把电线用线扣固定到天花板上合适的位置。● 把新灯具的电线引到计划好的位置。● 在合适的位置固定新灯具。● 对另一个灯具重复二到六步。● 检查所有接头位置是否都固定好了，除了地线以外应该没有电线铜丝能被看见。● 安装好所有的灯管。● 打开开关接通回路看看灯管是否工作正常。● 灯管工作正常的话就可以关掉开关，然后安装灯具的外壳了。● 所有附件安装完毕后打开开关重新试试。
/gkimage/cp/a8/lf/cpa8lf.png

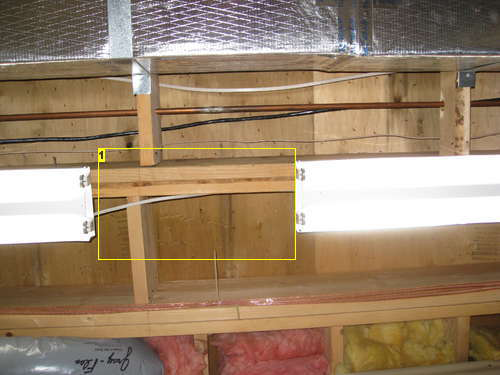

用线扣固定电线时应注意线扣要做到绝缘: O2 I5 @+ H# z* j7 s* { A8 D2 @, J
/gkimage/jx/31/4y/jx314y.png

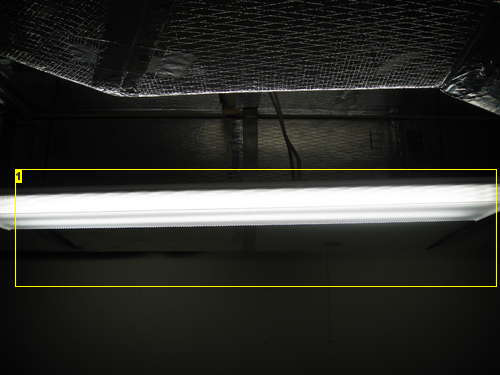

屋顶中央原有的荧光灯7 T& S j+ d& [& J- ^
10 切割列表使用电力工具时，总是佩戴护目镜，操作噪音大的电力工具时，还要记得佩戴听力保护装备。10.1 台锯● 我们一方面想要工作台下沿和膝盖接触的地方光滑干净，一方面需要清除墙上粘的炉管加湿器的塑料管，我们把2*4英寸的木条用台锯切割成2*1又3/4英寸的木条。● 把4*8英尺的胶合板切割成2块2英尺*8英尺的搁板。● 把4*4英尺的洞洞板切割成两块分别为3*4英尺和1*3英尺的洞洞板（拼成一块3英尺高、5英尺宽的洞洞板）加上一块1*1英尺的废料。● 两个防火门，一共加起来有13英寸6英尺长。这两个防火门大小不一样，所以拼接起来间隙会有问题，所以我们用台锯把他们都切成28英寸宽。锯防火门的过程中我们发现防火门里大多会有一层水泥，锯起来虽然很快但是粉尘太大了，以至于锯完防火门很久了，车库外面还是一层灰尘。最后我们用磨砂机把防火门上看起来比较好的那面打的更加光滑。● 胶合板的剩料被切成分别为13*24英寸大和6*12英寸大的板，这两个板子用来固定在台面上方，大的放置笔记本电脑，小的放卷尺和其他洞洞板上不好挂的工具。 10.2 切割锯● 我们把用8英尺和45英寸的两块材料加上2块1又1/2英寸的边角料组合成12英尺台面的长框架。45英寸的料是切割2*4木条时尺寸不足的脚料。● 台面下面的搁板也需要框架，一共6个，每个25又1/2英寸，挡住了24英寸的搁板宽度加上桌腿和搁板两边的间隔。● 在框架上大概4英尺和8英尺的地方我们加了肋板，这样胶合板搁板就可以有一个稳固的支撑。这些肋板一共4个21英寸长。● 2*4的木条切割成36英寸长用于台面角上的前腿，一共两条。中间的支撑腿我们用2*6的木条，因为框架需要一个能固定住的结合处。技术上来说我们只需要一条2*6的腿，但是实际上我们用了两条留点余量。● 在墙上支撑笔记本架子需要两条近似三角形的支撑肋，我们从2*4木条上大致切了两块45度三角形的形状。另外切了两条12英寸的2*4木条，一条用来做螺丝刀架，一条用来做卷尺架子的加固木条。
/gkimage/sz/uf/xb/szufxb.png

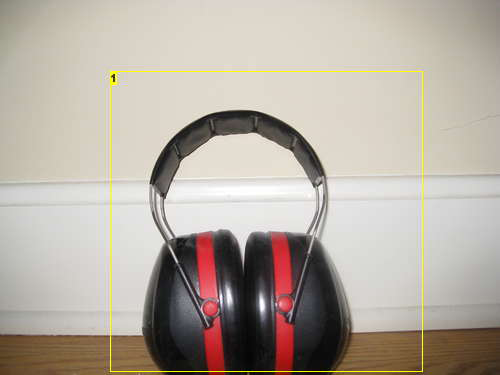

一直要佩戴保护装备呀。$ ~4 Q0 Q0 H! m) e
11 工作台面布局布局比较简单，在明确了障碍物的位置后，我们用粉笔在墙上画了工作台后部架子、框架和加固木条的位置。然后标记了立柱的位置。两端用水平仪测量后拿铅笔画了垂直的高度线。工作台前部的制作可以用这个方法：直接把桌腿放在地板上，框架和架子放在桌腿中间。用拉力螺栓从后面钉进桌腿，桌腿的前表面可以保持光滑平整。注意：用这种方法布局时，我们要注意钉螺钉的方向以及桌腿开槽方向是都是从墙壁向外的。如果框架架在桌腿上，应该给2*4的腿开1又1/2英寸*3又1/2英寸的槽，给2*6的桌腿开1又1/2*5又1/2英寸的槽。还有一种方法就是把前端框架的木条暂时钉在墙上的粉笔线上，把桌腿从前面钉进框架木条，划定了搁板高度后，再把框架木条从墙上拔下来。这样安装前端桌腿的好处是搁板高度定的很准确，坏处是前端桌腿上会有螺栓头，而且前端框架上会留下临时螺钉的洞。
/gkimage/9x/wi/6v/9xwi6v.png
● 这个塑料管是给锅炉加湿器供水的，它会影响底层搁板的高度。● 高层搁板的高度要考虑这个插座。● 粉笔线画的清晰记号。 12 在墙上安装加固木条● 一个人把2*4的木条扶到墙上正确的位置，另一个人在墙壁可供支撑的位置上钻一系列1/8英寸的洞，然后把加固木条的一端用电钻换上螺丝刀头钉上3英寸的方头螺栓，把木条定端。● 我们接着对木条的水平度和粉笔线的高度进行检查，一切都按计划的话再拧上剩下的螺丝。这些木条将会承受工作台大部分的重量，我们用方头螺栓也是为了增强它们的结构强度。我们这次没为螺栓安装垫片，你可以考虑装上。● 注意使用电动螺丝刀的时候，螺丝上紧了以后钻头还会继续转，要小心别扭了你的手腕。
/gkimage/qu/ho/mu/quhomu.png
● 这是放搁脚凳的地方，这里没有搁板，所以不需要安装加固木条。● 这里我们很小心不要压到插座。
/gkimage/pz/9x/hq/pz9xhq.png

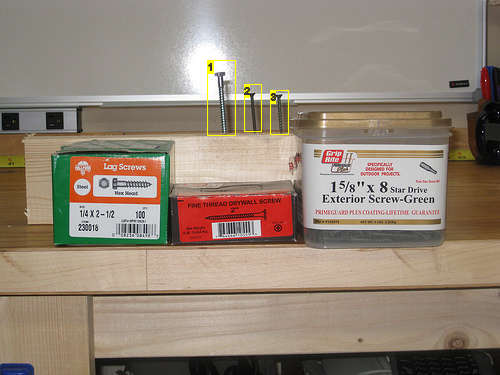

● 1/4英寸*2又1/2英寸的方头螺栓● 长螺丝● 1又5/8英寸*8的星型外螺丝*
/gkimage/d4/99/en/d499en.png

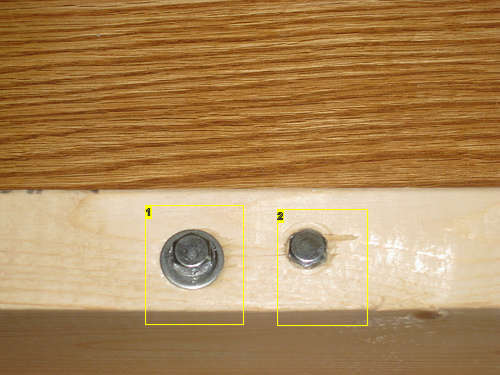

● 使用垫片：干净、好拆卸，受力表面积大，你如果要把两个表面压紧也是很好的选择。● 不使用垫片直接嵌进木头：半沉入，比使用垫片的螺栓突出小，想要拆卸出来会很不容易。 13 在地板上组装前端面技巧就是布局之后要常用直角尺和卷尺测量，保证前端面和墙上加固木条的平行度。同时在上拉紧螺栓前钻个导向孔会减轻很多工作量。
/gkimage/fd/b5/jr/fdb5jr.png
● 前端面做好的样子，左边没有木条因为这是放搁脚凳的地方，没有搁板。● 背面中层的加固木条。 14 组合前端面和加固木条这绝对是两个人才能完成的活。我们准备了25又1/2英寸的安装在工作台两边的木条、两英寸的长螺丝。把前后两面的上沿并列对齐后，用长螺丝把木条固定到前后的加固条和台面前架上。把另一边也同样固定好以后，我们又继续把框架左右两边其他的6根木条安装完毕。最后，我们给左右最低的两条边框加了交叉的肋筋，在台面前端两边加固了角铁。（为了更结实，我们这里也使用的是长螺丝。）
/gkimage/sz/im/jt/szimjt.png

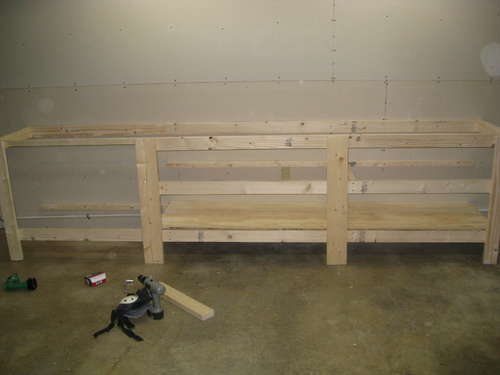

● 结构支撑。● 更多支撑。 15 安装搁板因为框架宽度只有21英寸而搁板有24英寸宽，我们从上往下装搁板。在把胶合板放入预定的位置后，把桌腿向墙推一推好让框架更紧凑，然后用星型短螺丝把胶合板固定在框架上。把底层搁板安装完毕后，给中层搁板安装了筋肋再重复以上放木板推桌子的流程。注意左边因为要给搁脚凳腾出伸腿的地方，所以这一块并没有安装中层搁板。 16 安装防火门台面这是另一个两个人才能干的活，因为防火门太重了！把左边的台面/门位置对齐了后，给台面钻6个3/4英寸的埋头孔，之所以钻埋头孔是因为我们不希望台面上有突起的螺栓头。截下来把每个埋头孔中央位置的框架都钻一个引导孔，再为这些孔上入2又1/2的拉紧螺栓把台面和框架上紧。右边的台面/门我们采取了比较灵活的固定方法，这扇门有些位置在薄板下有水泥的芯层，我们只能在部分合适的位置打埋头孔，在水泥上打孔所产生的粉尘是让我们无法忍受。鉴于两边台面对接处有隙缝，而且左边的台面有些木疤，我们先前准备的木粉填料就派上用场了。在填充进缝隙和木疤的木粉填料干透后，我们为左边真木头的台面上了一层家居丹麦油。右边的台面表面质地是一层聚氨酯和薄板，虽然看起来不太爽但是超级光滑，而且很好清洁。
/gkimage/i3/z2/vx/i3z2vx.png

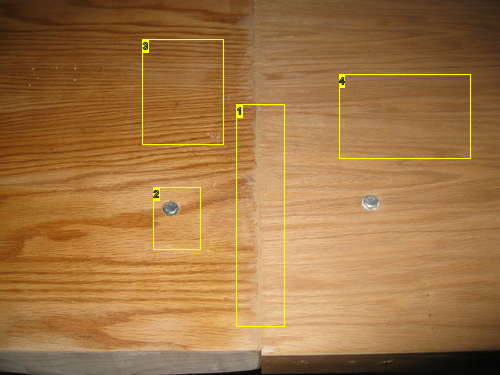

● 木粉填料。● 装了拉紧螺栓的埋头孔。● 真木头台面。● 聚氨酯薄板台面。
/gkimage/vm/6q/99/vm6q99.png

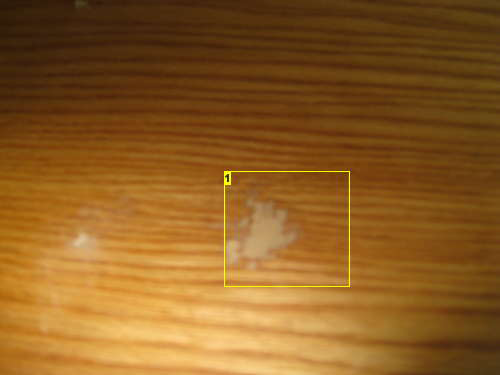

● 木粉填料。 17 笔记本架为了在工作时笔记本能放在手边方便的地方，我们用3/4英寸厚的胶合板做了个笔记本架。胶合板有13英寸宽，上面打了供电缆传过的孔，还准备了45°2*4的托架来支撑笔记本架。首先组装笔记本架和托架：把胶合板用螺丝固定在托架的顶端，保证靠墙那边的胶合板边沿和托架靠墙的一边都在一个水平面上。然后定好位置在两边托架上各钻一个能保证螺丝一直垂直打进墙体立柱的引导孔。这里我们用到了4英寸的甲板螺丝，它的长度可以很方便的打穿托架再打进墙体立柱。
/gkimage/5l/4f/gr/5l4fgr.png
● 2*4英寸，45°。● 同时切割两个托架，这样它们的规格就完全一样了。● 胶合板。 18 后挡板/电插座为了防止小零件掉到台面和墙的缝隙中去，我们把一条长木条放置在工作台面靠墙的地方座位挡板，再用螺丝把挡板固定到墙体立柱上去。挡板是用1*6的木条切割而成的，共12英尺长，1*2的规格。在挡板上方我们左右各安置了一个4英尺长的插线板，插座面朝与台面垂直的方向。因为有挡板隔出的空间，插头的插拔都很方便。每个插线板都有一个突出的金属弹簧夹孔，方便我们把它用螺丝固定到墙体立柱上去，上紧时还会发出“咔哒”的一声。因为插线板有15英尺的电缆，我们把其中一个的电缆用零件市场买来的插头缩短了，插在真空罐附近的插座上，另一个保留了原来的长线，插到工作台下面的一个插座上（与前一个插座不同回路），然后把多余长度的线缆用扎绳收好。最后我们把一卷卷尺拆开拉直，固定在挡板的下面。
/gkimage/6o/t1/po/6ot1po.png

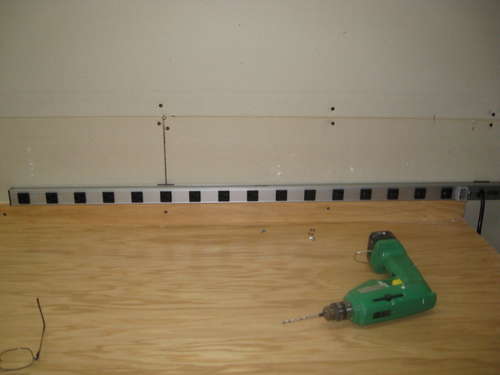

● 这是右边的插线板。● 挡板。
/gkimage/fc/6m/da/fc6mda.png

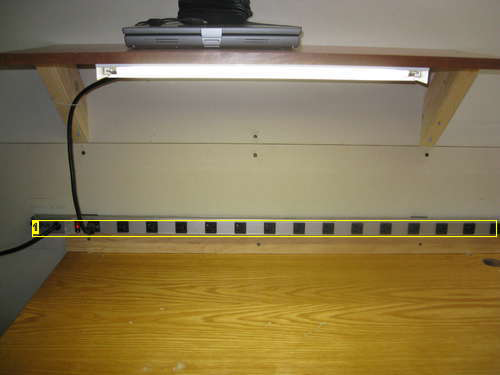

● 左边的插线板。
/gkimage/9t/no/uj/9tnouj.png

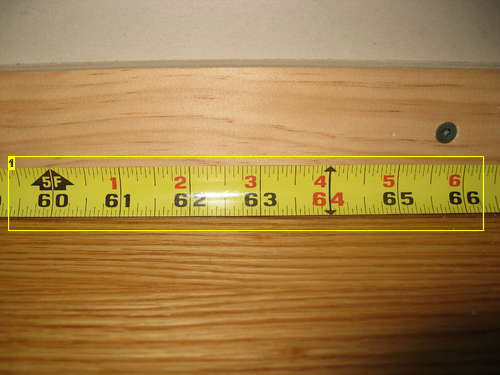

● 因为卷尺张紧力很大，我们只用螺丝固定了卷尺两端就有很好的效果。 19 洞洞板之前洞洞板已经被切割成合适的尺寸，现在只用把洞洞板套装中的螺丝套上塑料的间隔装置，钉进墙壁立柱就可以了。间隔装置的作用是在洞洞板和墙壁中间隔出够挂钩穿过板后伸进去的空间。除了螺丝上套的间隔，我们还在洞洞板的其他位置用黑胶布均匀粘上了一些间隔，在螺丝上紧后会保证整个板子稳定。另一块洞洞板被安置在房间的另一边，我们觉得用黑色的2英寸长螺丝会比套装中自带的螺丝美观一点。
/gkimage/yv/g0/pn/yvg0pn.png
另一块1*1的洞洞板。
" A ?% V+ }9 |$ v( R
/gkimage/dd/92/88/dd9288.png

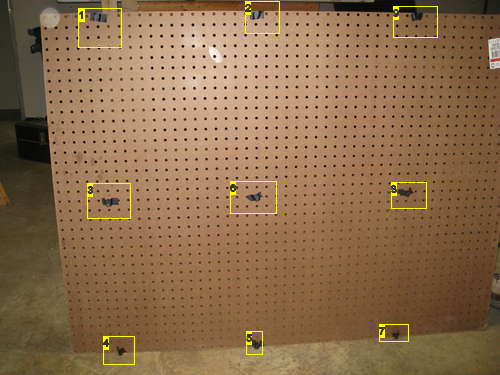

用胶带固定的间隔。3 b0 P3 o. o. w! w
/gkimage/hr/02/wo/hr02wo.png
用胶带固定的间隔- z. t; R. a2 s3 L& l

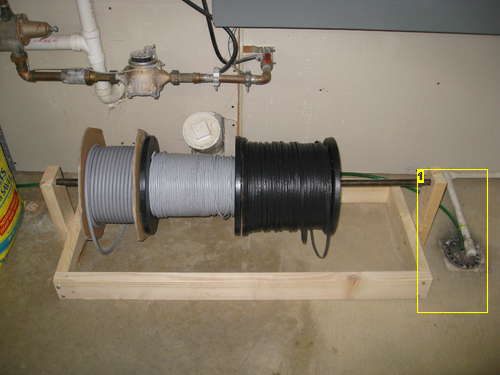

20 电缆架要让大卷的电缆即整齐又随手可以使用，最好的方法就是用电缆架了。我们用2*4的木条和4英尺的铁管制作了一个简易的电缆架。
/gkimage/cb/hi/4w/cbhi4w.png
所有东西都被架起来不接触地面就是为了防止这个下水道口翻水。
0 X" h# {+ F. B/ ~, l 21 白板我们需要使用锚螺丝因为白板的四角之间的间隔不一定是16英寸的倍数（墙体立柱容易上螺丝，这里的16英寸是立柱的间隔）。用锚螺丝可以把螺丝上在墙体没有立柱的地方。在白板四角钻1/4英寸的孔，把螺丝上在预先上进墙体的锚腔里。白板本身的套件还提供小的塑料帽可以遮住螺丝孔，以及放置马克笔的托板。
/gkimage/wr/8s/is/wr8sis.png

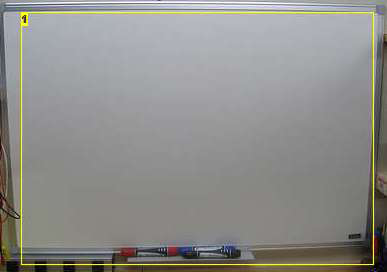

新白板安置在电脑托架和洞洞板之间。
$ _3 U! y/ W; ~# z# d U
/gkimage/k7/di/nl/k7dinl.png
小号的白板装在门后面。
3 d e- _. U% k 22 螺丝刀架因为我们有很多螺丝刀和与之差不多形状的工具，也因为螺丝刀在洞洞板上不好安置，所以我们在白板和洞洞板之间安装了合适长度的2*4木条。在这根木条上打一系列的眼儿就可以放螺丝刀和一些埋头工具了。木条用一根打进埋头孔的螺丝固定在墙柱上就足够结实了。
/gkimage/wq/gu/yu/wqguyu.png

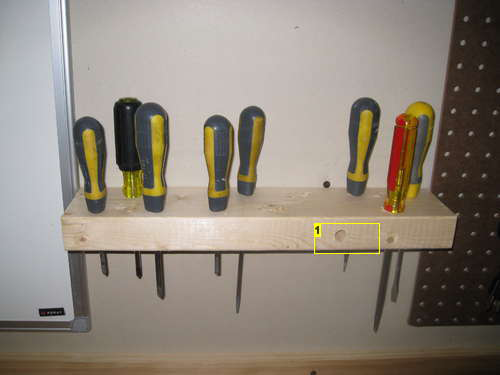

埋头孔。6 r W6 Y, [" k
/gkimage/67/67/q1/6767q1.png

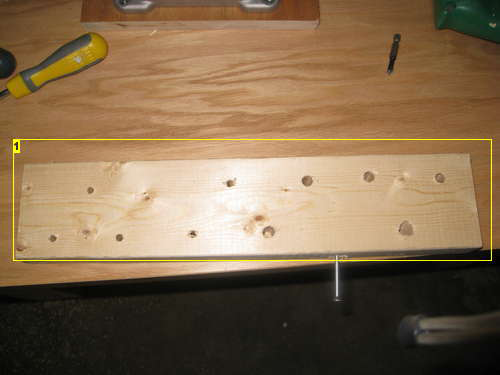

我们在把架子装上墙之前打好了孔。% E' F/ {7 z2 t, Q7 G: ~
23 卷尺架
/gkimage/2t/sq/9p/2tsq9p.png
● 紧接着螺丝刀架的上面（但是留出了取用最长的螺丝刀所需要的空间）我们又用3/4英寸板的胶合板做了一个小的架子来放置六角螺丝刀、卷尺和其他重要的小东西。我们把架子做的很小，这样虽然它的位置很方便，也不会成为乱搁杂物的地方。 24 电源● 工作台上有一个电源是很重要的，在做很多电子项目的时候都会用到。鉴于买一个专用的电源会很贵（$200+）像很多DIYer一样，我们就用旧的台式机电源自己改造了一个。● 这篇文章 细节说明的很好，我们把文章中用到的金属盒子改成了塑料盒子，这样方便制作一点。● 这个部分用到了阶梯钻头，我们用的是GREENLEE牌的。阶梯钻头能把小的引导孔扩大成适合香蕉插头用的3/8英寸的孔。电源开关接到了一个按钮开关上，比直接用电脑的启动按钮好看也好用一点。盒子之间的黑管子是一个用热枪烤着弯曲了的软管，两端用热胶固定。最后那个黑色电源盒子是用双面胶固定在位置上的。● 我们用万用表测试了所有的接头，+12V +5V +3.3V -12v 所有的电压误差都不超过0.1V
/gkimage/7d/56/fe/7d56fe.png

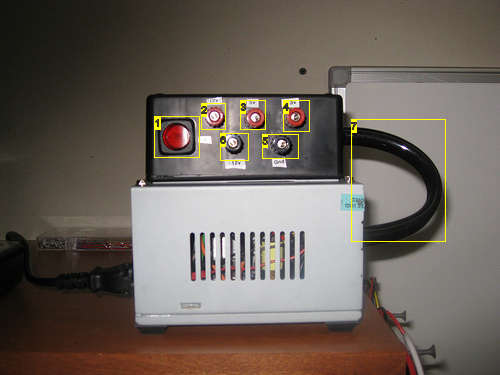

● 电源开关●+12V 3. +5 4.+3.3V 5.ground 6.-12V 7用热枪烤弯的软管
/gkimage/jr/y4/c9/jry4c9.png

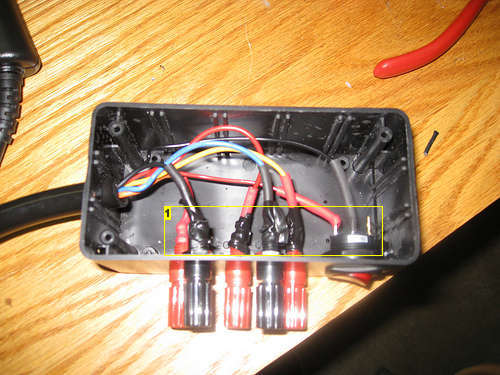

热缩管和绝缘胶带防止短路。
3 K7 Z4 X- ]) n# _! G
/gkimage/tg/0u/ob/tg0uob.png

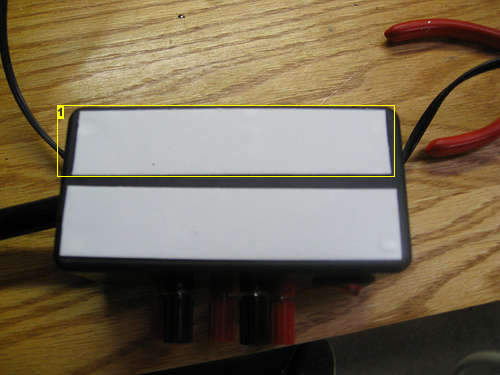

双面胶。

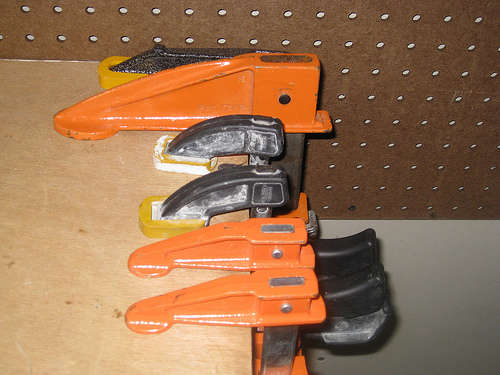

5 N9 e. ^5 h7 B& e0 @ m2 o 25 分组工具把工具挂到洞洞板上或者分装到工具箱的抽屉里去之前，我们需要对工具进行如下分类：● 电工：钳子 电烙铁 剥线钳 焊锡 等等● 安全：护目镜 耳塞 面罩● 量具：直角尺 尺子 及各种测量工具● 扳手:可调的、有型号的等● 钻头● 卡具● 画图、上色的刷子、笔、颜料● 切割工具● 精密工具：螺丝刀 镊子 冲心机 26 把工具挂到洞洞板上● 钳子、热枪、和其他电器工具都很容易悬挂而且经常使用，所以把它们按差不多的逻辑顺序安置在那块比较大的洞洞板上。其他的切割工具也安置在这块板上，比如美工刀、剪刀、锯子、凿子。● 在房间另一边的4*4英尺洞洞板上我们悬挂了一套长扳手、放弹簧片的架子。管道卡之类的小东西放到抽屉里或者是旧工作台上。
/gkimage/i6/8t/hn/i68thn.png

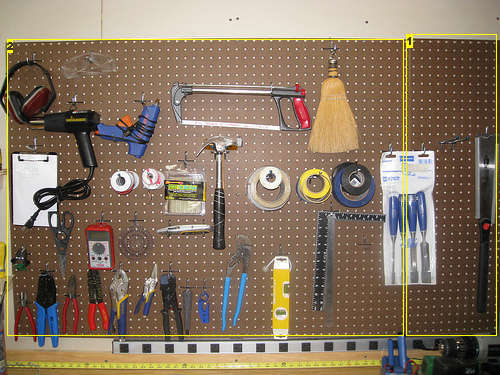

● 从原本是4*4的洞洞板上切下的1*3的部分● 3*4的部分
/gkimage/cj/3k/jh/cj3kjh.png
4*4。
/ M$ ~. G; d+ B" @- Q& A9 Z" W. W
/gkimage/rv/zd/aq/rvzdaq.png
27 整理搁板我们考虑了一下什么工具和材料会在工作室里常用。最后确定圆锯这些会产生粉尘和锯末的工具都留在车库里，但是手锯、电钻放在工作室里。前文提到的从废弃橱柜里捡出来的抽屉盒子就空着放在左边，这样正在做的项目零件就可以都放进去储存或者搬运（比如拿去车库喷漆），总之不会和其他的东西搞混。透明半透明的零件盒子里放的是旧的壁疣。另外分明的颜色也方便记忆，比如蓝绿色的盒子里都放的是音频的接头盒相关的硬件。
/gkimage/rp/dc/oz/rpdcoz.png

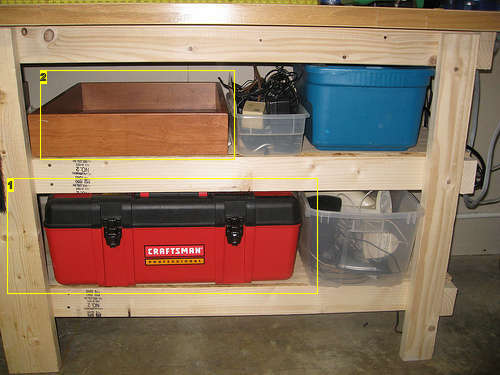

工具箱和捡来的空抽屉。
/ X/ v+ I' O: d5 D
/gkimage/r7/mt/ja/r7mtja.png

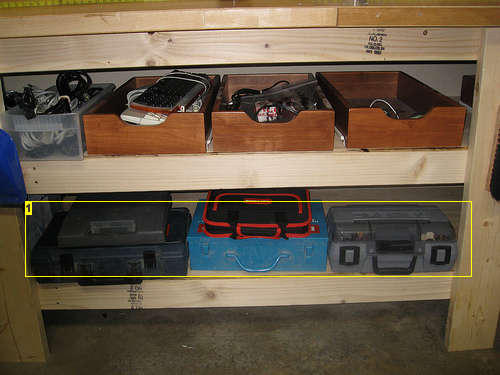

都是存储的工具。
' d) R4 N0 [3 C1 w2 \$ e6 \
/gkimage/rx/aj/v8/rxajv8.png

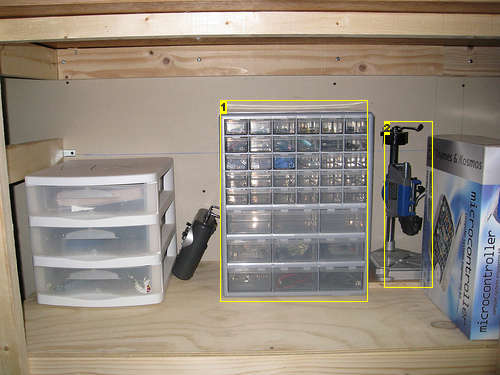

我们用了2个零件橱柜，东西放在这里很方便。
k% U u' g ?6 s" O/ J Z 28 零件橱小的电子零件因为很容易弄丢所以要放在橱柜里面。这两个橱柜各花了$20。透明的抽屉可以立刻就看见里面是什么零件，不管是螺丝热缩管都清晰可见。如果愿意的话还可以在橱柜抽屉上加标签。
/gkimage/bg/lw/0n/bglw0n.png

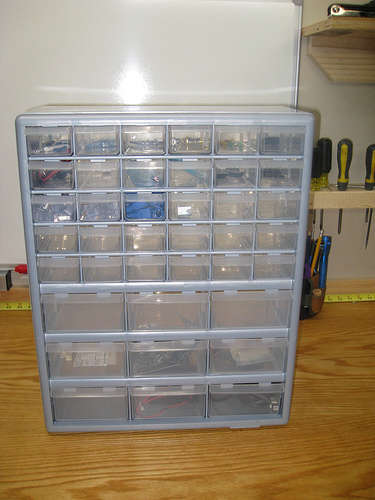

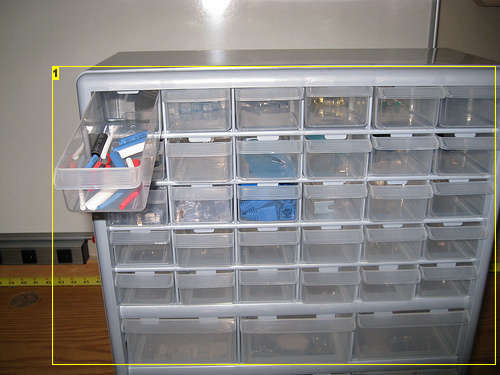

这个型号的橱柜有39个抽屉，抽屉个数和形状也有其他的款式。. e) O3 t1 P1 O0 ~
/gkimage/iz/yk/jz/izykjz.png
29 旧书架我们有一个粗糙的旧书架，把它放置在新工作台旁边，火炉后面的角落里。正好可以放塑料的零件罐和一些材料，同时它也让我们惊讶工作室里居然只需要那么几本书。材料的储藏，我们有一些小贴士：
9 p. ?/ O: e2 M; U6 A C
/gkimage/fh/pc/8z/fhpc8z.png
● 不透明的塑料容器可以贴个说明内容物的样品。● 玻璃罐儿虽然看起来很老派很帅，但是真容易碎啊。● 原厂的包装很容易破，尤其是盒子包装在装一些放了很久的东西。
/gkimage/11/xa/8k/11xa8k.png
好杂志啊！。
9 c' T' _% T9 x8 Z* g9 @! A# |
/gkimage/vp/cz/lb/vpczlb.png
三个小贴士。

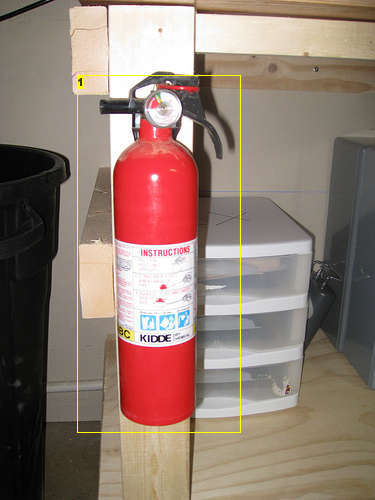

& @; T) Q1 Y4 z3 M" H6 _ 30 灭火器我们有热枪、有没测试过的电气回路、有一套电烙铁装备，所以我们一定要有个灭火器。
/gkimage/6b/xo/v3/6bxov3.png
这样挂上去很合适又好取。 z; U3 J4 y4 q
31 清洁建立工作室的目标是让空间充分利用和便于维护。要达到以上目标，应该把工作室的清洁工作也考虑进去。以下要素让清洁工作更简单：
/gkimage/34/lj/y9/34ljy9.png

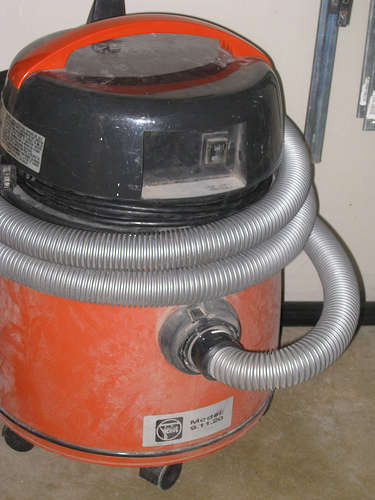

● 吸尘器放在旧工作台的下面，吸尘器附件放在旁边的一个搁板上。
/gkimage/7q/vs/3u/7qvs3u.png

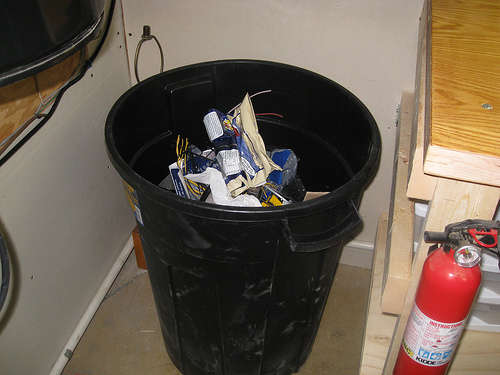

● 主工作台的旁边放一个大垃圾桶。
/gkimage/qb/4b/23/qb4b23.png

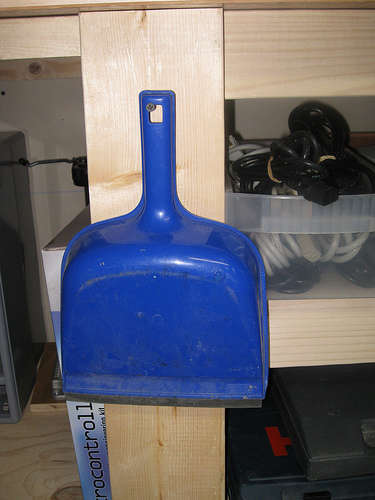

● 一个长柄刷和一个簸箕就挂在工作台前腿上不碍事但是手能够到的位置。
/gkimage/he/a4/vp/hea4vp.png

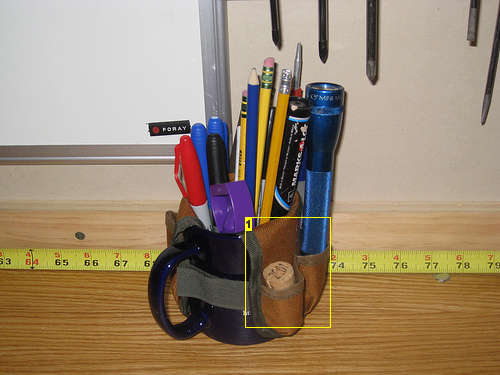

32 笔筒做第37步中出勤桶外套的人，用马克杯做了一个迷你版的出勤桶，用来放铅笔、精密螺丝刀、美工刀、钻头附件、小手电都很方便。
/gkimage/26/l9/gl/26l9gl.png
出勤桶外套。9 T0 A" B0 }6 r' p* c; C

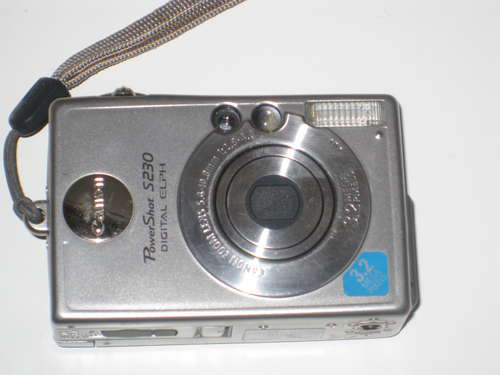

33 拆卸助手鉴于我们的工作室也有拆卸区，以下东西是必须包括的：● 空的抽屉● 一些塑料袋和马克笔● 白板● 卷尺架上的旧数码相机用于拍拆卸前、拆卸中的照片帮助记忆零件位置。
/gkimage/8v/af/56/8vaf56.png

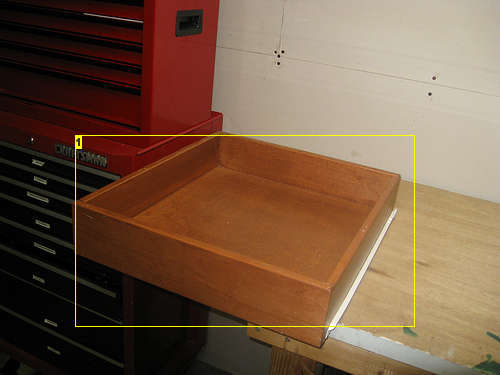

空抽屉盒。2 `" @7 v1 i' e) w
/gkimage/x7/bc/gi/x7bcgi.png

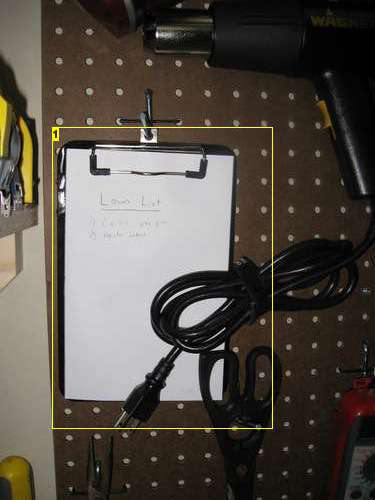

34 购买清单板一个夹板挂在洞洞板上用于记录什么材料快用完了、要研究什么工具、或者别的什么临时冒出来的点子。
/gkimage/lh/77/9f/lh779f.png
记录什么要用完了真是很好用。
+ Y, f4 p+ D9 H# G# P9 { 35 Dremel钻压床我们把它用两个螺丝钉固定在3/4英寸胶合板上，这样要用的时候就可以直接拿到工作台上使用了。Dremel钻压床用的很少，一般就放在工作台下面。
/gkimage/5h/gu/jo/5hgujo.png
●4个1英寸的螺丝●2胶合板比钻压床底座留出1英寸 36 台虎钳
/gkimage/um/t5/yg/umt5yg.png

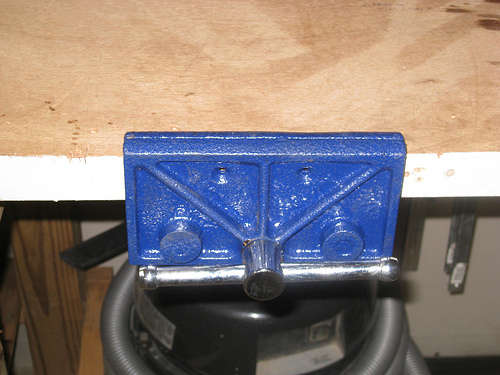

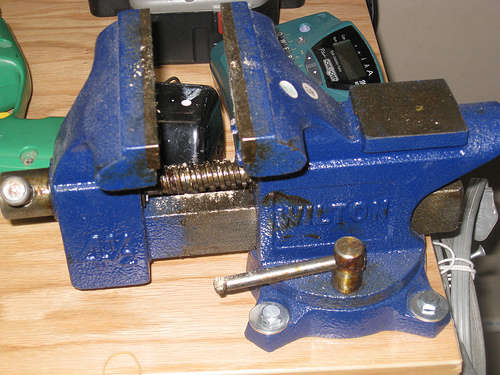

一个木工台虎钳放在老工作台上。新工作台上固定着一个金工台虎钳，旁边放着钢锯。
/gkimage/lc/om/lp/lcomlp.png
37 出勤啦！
/gkimage/v9/1l/5w/v91l5w.png

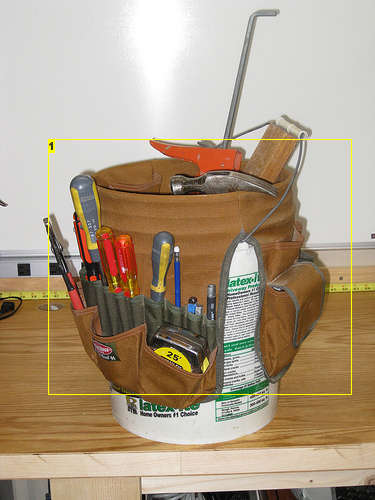

当要做的项目没法拿进工作室做怎么办？我们有两个解决方案：一个有一打尼龙口袋的5加仑的塑料桶或者是一个工具箱，他们各有各的好处。
/gkimage/ky/ae/fo/kyaefo.png
●桶的好处是可以装长的东西，比如管子、手锯、添隙枪这些装不进工具箱的东西。同时桶也很好拿而且外面的口袋装的工具很方便拿取。坏处是桶底可能会变得乱七八糟，而且锯末等很容易积在桶里。
/gkimage/3l/7r/7r/3l7r7r.png

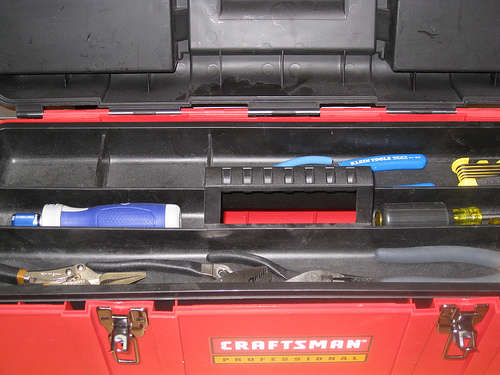

工具箱打开后有一个托架有效利用了箱子里的空间，工具可以不受潮、不弄脏而且打开箱子可以清晰地看到什么工具在什么位置。工具箱的上面还有放螺丝螺母以及电子元件的小盒子。但是箱子里放不了长的东西。- B! V" U( i! D1 t6 _

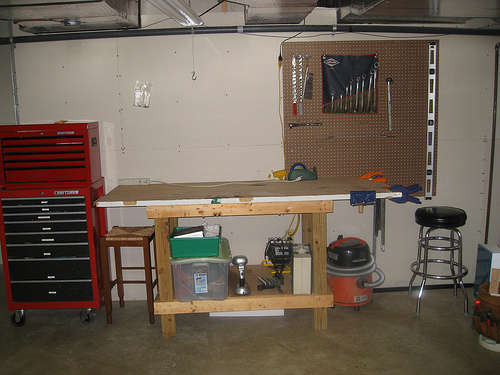

38 旧工作台的新用处这个旧工作台放在新工作台的对面，也是防火门做的，现在已经清理干净可以在上面进行工作了。如果我们想的话还可以给旧工作台下面加一层搁板，不过现在这样放缆线、旧螺丝、各种硬件还有吸尘器附件也挺好。旁边的匠人橱柜我们用于储存钻头、安全装备、电工工具还有一些扳手。
/gkimage/ey/kn/j5/eyknj5.png

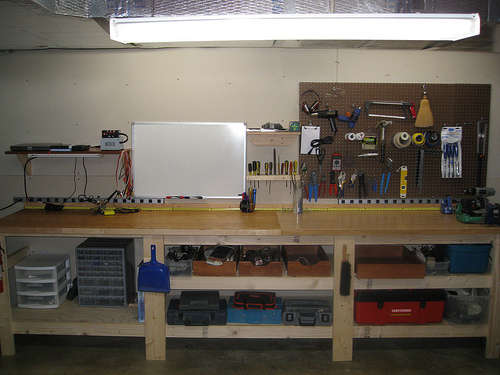

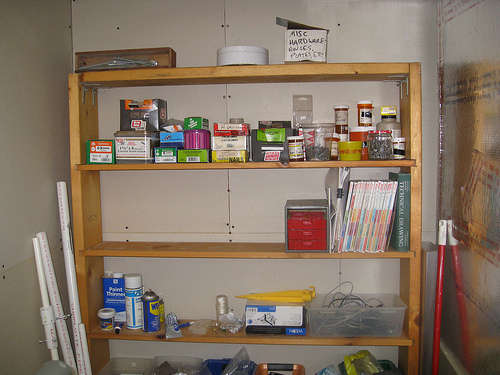

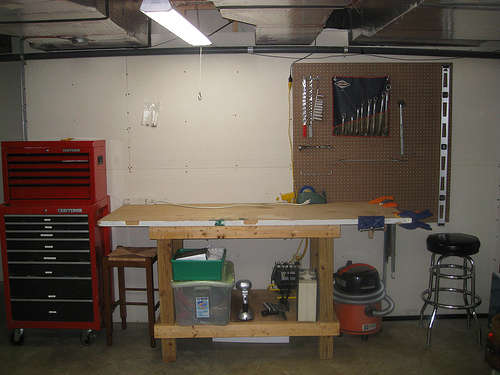

39 总结我们很喜欢自己制作的新工作室，也已经使用了一段时间，感觉不错。这间工作室的制作时间大概为2星期。下面是完工的工作室展示：
/gkimage/vl/ww/mu/vlwwmu.png
/gkimage/bx/3n/ny/bx3nny.png
/gkimage/tp/mr/55/tpmr55.png
/gkimage/rr/sz/co/rrszco.png
