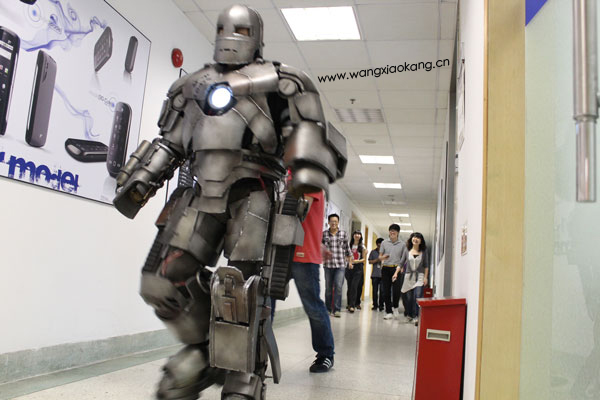

闯入现实的钢铁侠——MK1降临地球之全程体验

hch198507

/gkimage/xa/n2/kf/xan2kf.png

DIYer:                        kang7026                制作时间:                        大约3个月                制作难度:                        ★★★★☆                GEEK指数:                        ★★★★★                这里写一下感受。其实这身盔甲没什么神奇的，没有什么所谓的技术含量。不过是一身刷了颜色的eva泡沫，里面装了铝合金骨架。什么电线，气罐，喷火器都是样子货。本来也是为了做一身看起来跟电影道具差不多的东西，满足一下自己的欲望~~~最初也没有什么娱乐大众增加知名度的想法。所以受到大家的喜爱是意料之中的。也希望一些较真的朋友，帮我挑毛病，我一定改进。这身盔甲，自己来看就有很多不足，部分还是不够电影里的精细，也遗漏了很多细节，虽然最后整体的效果还可以。比如说焊疤就不是很逼真，我用热熔胶一次成型只能做到这种程度了，不知道有什么更好的方法？我觉得总是有更好的技巧，更好的材料，更好的手艺可以让它变得更好，目前很多地方我也是新手，硬着头皮撑下来，希望后面可以在朋友们的帮助下做到更好。也谢谢所有支持鼓励了我的朋友们。回头想想过去的三个月，真是不可思议的三个月，还是谢谢你们！ 双向电梯

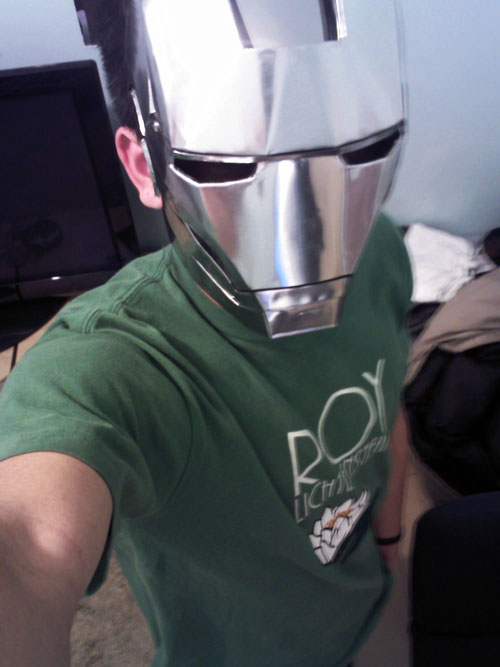

# |5 N/ @$ @7 N$ \+ H1   时间表        2   工具和材料        2.1   EVA材料相关知识                2.1.1   特点                        2.1.2   应用                                2.2   材料                2.3   工具                2.4   小结                3   MK1制作        3.1   头部                3.2   胸罩成型                3.3   左臂成型                3.4   下身骨骼                3.5   左腿成型                3.6   盔甲成型                3.7   焊疤，磕痕，反应堆，螺丝                3.8   背部核心                3.9   喷涂                3.9.1   第一层喷涂                        3.9.2   第二层喷涂                        3.9.3   钢色重做                                3.10   铁衣完成                4   之后的计划        5   【番外篇】探索前传——MK3头盔制作        6   DIYer签到处 1   时间表【2008】        钢铁侠1的上映，让我魔怔了。。。        然后就在google上疯狂搜索相关资料，找到道具论坛，发掘出所有的同好。        然后到处去找可以下载的影片花絮。1080P的blueray版本天天看，太有爱了。        终于一个寒风凛冽的周末，无意搞出了这个东西。        那时候我还不玩DIY，也没什么工具，就是尖嘴钳、电工胶布、剪刀，还有两个宜家的铁皮盒子。        对工具的不了解，也是我后面做钢铁侠的阻碍之一。        其实这个面具就是把折纸换了个材料，反应堆也只是几个LED灯泡，单纯的手工，没有神马科技含量。

/gkimage/dz/mi/76/dzmi76.png

/gkimage/36/5s/dp/365sdp.png

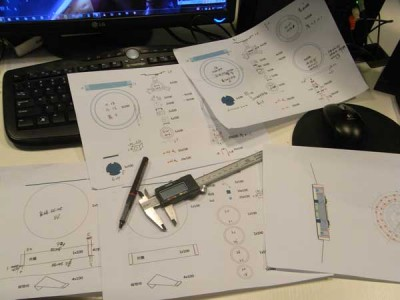

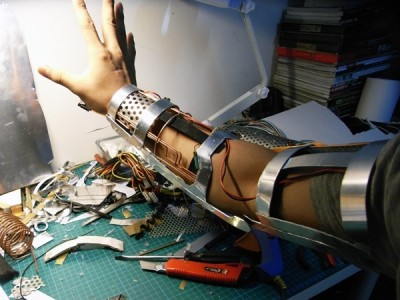

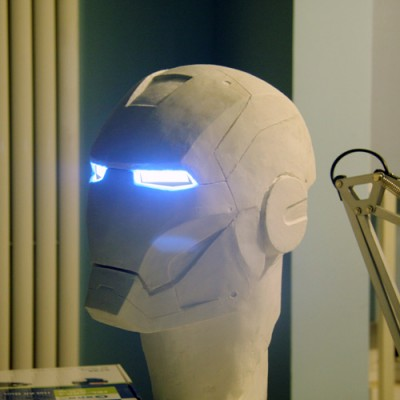

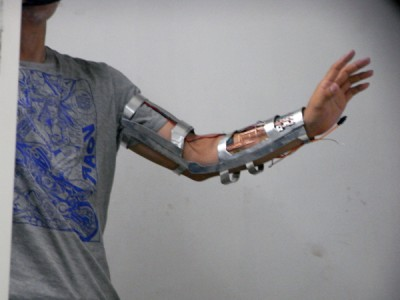

【2009】        搜索翻模、钣金工艺，继续关注全球做钢铁侠的同好们。        以前没有接触过DIY，钢铁侠MK2以后的盔甲又都是高级曲面，对工艺要求特别高。        苦于身边没有业内的朋友啊，找资料，学知识真是超难，google上都不知道用什么关键词啊。。。        退而求其次的去做形体不准确的折纸神马的，我又不能接受，我忍，继续探索吧~ 【2010】        因为一个特殊的机会，朋友需要一个牙膏软广告，我需要钢铁侠，牙齿又可以坚不可摧。        于是“牙膏”钢铁侠出世了，让我对钢铁侠的形体有了更多的了解。        反应堆的图纸也搞出来了~        还做了mk2的内骨骼手臂，同样是人肉动力。        然后，2010过去了。

/gkimage/3b/tt/z1/3bttz1.png

/gkimage/nz/mz/5m/nzmz5m.png

/gkimage/ux/uh/9p/uxuh9p.png

/gkimage/v0/uv/rw/v0uvrw.png

/gkimage/xv/se/2c/xvse2c.png

【2011】

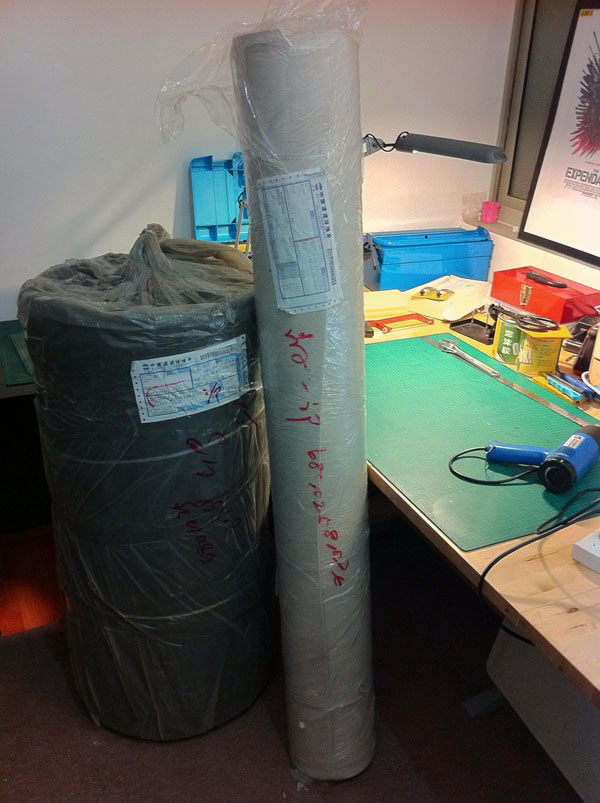

两年的怨念终于爆发了，我要做mk3~，不等了，实践中锻炼身体吧。。。        于是我做了eva材料的mk3头盔。        后来又做了完整的mk1。 2   工具和材料2.1   EVA材料相关知识

/gkimage/4y/2v/9t/4y2v9t.png

以前从未接触过eva材料。恶补一下知识：        EVA橡塑制品是新型环保塑料发泡材料，具有良好的缓冲、抗震、隔热、防潮、抗化学腐蚀等优点，且无毒、不吸水。 EVA橡塑制品经设计可加工成形，其防震性能优于聚苯乙烯（泡沫）等传统发泡材料，且符合环保要求，是出口产品的最佳选择。相对于防震包装可以切割、成型；因密度差异较大，还可以有更为广泛的用途。 2.1.1   特点耐水性：密闭泡孔结构，不吸水，防潮，耐水性能良好。        耐腐性：耐海水、油脂、酸、碱等化学品腐蚀，抗菌、无毒、无味、无污染。        加工性：且易于进行热压、剪裁、涂胶、贴合等加工。        防震动：回弹性和抗张力高，韧性强，具有良好的防震/缓冲性能。        保温性：隔热，保温防寒及低温性能优异，可耐严寒和曝晒。        隔音性：密闭泡孔，隔音效果好。 2.1.2   应用汽车、空调、冰箱、冰柜、家用电器、工程制冷及冷藏和冷冻等；溜冰鞋、运动鞋的内衬材料，运动鞋垫，箱包背垫，冲浪板，跪垫；        高档泡棉胶带产品的基材；        冰库、防寒建筑、轻型屋顶、建筑安装等建筑用隔热保温材料；        汽车的座椅、汽车内饰、车顶、脚踏垫、遮阳板材料；        电器、精密仪表、仪器等电子产品的防震缓冲包装等广泛领域。汽车电子配件、空调制冷配套件、冷库保温材料、机器设备密封缓冲件、热定型件，各种精密仪器、医疗刀 具、量具的包装内衬，体育用品、智力积木等。 2.2   材料○ EVA泡沫（注：EVA的实际厚度要比数据厚，选用时候需要注意）○ 热熔胶（注：千万别别相信泡沫胶，完全没效果）○ 双面胶○ 纸板○ 茶水 2.3   工具● 锋利的剪刀● 犀利的刻刀● 充足的刀片● 热风机● 热胶枪● 钢尺● 裁缝用的皮尺（用来量自己）● 镜子 2.4   小结eva虽然有延展性，但还是挺局限的，我的形体剪裁技能也不是很好（要是有个服装专业的老婆就好了~）        下一步准备暂停MK3计划，MK1开始。        手里的10mm EVA太多，做mk1刚好，形体比较简单，刚好热热身，练练手艺，增加对eva材料的熟悉度。 3   MK1制作3.1   头部

/gkimage/6b/xx/rn/6bxxrn.png

这次用了10mm的EVA泡沫，只有黑色，不如白色的光影看起来清晰，倒是看起来倒是很坚硬。

/gkimage/tr/38/ya/tr38ya.png

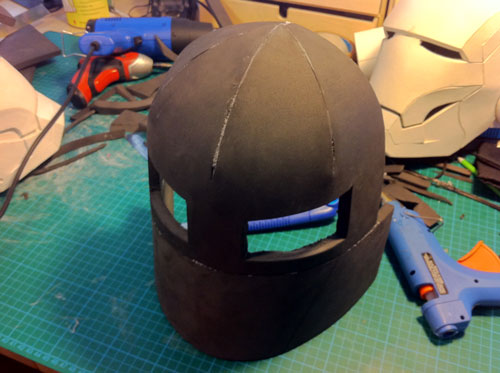

用了地球仪的方法作出脑门的弧度。

/gkimage/uo/9p/ln/uo9pln.png

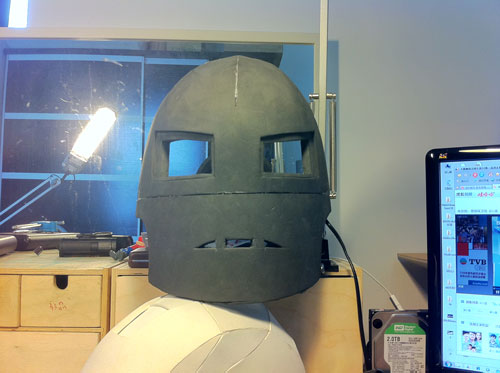

嘴巴做好后，因为eva的弹性，还是变成了胖子。

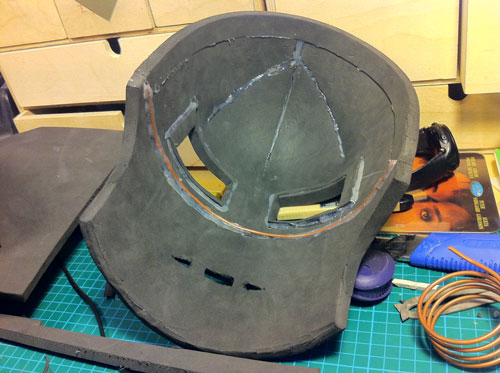

/gkimage/4r/td/h3/4rtdh3.png

解决方案，找比较粗的金属丝，贴到内部，用来保持脸型：）        铁丝没有，手里的铜质热缩管就凑合用了。

/gkimage/fz/j8/rr/fzj8rr.png

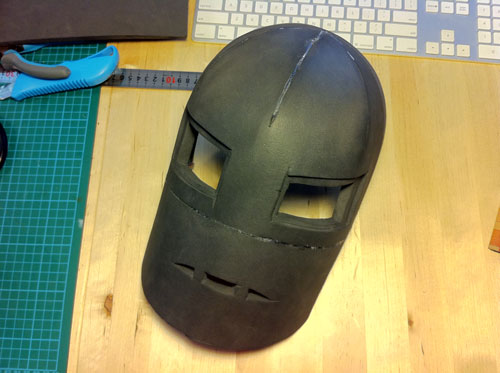

瞧！瘦了！

/gkimage/sf/al/9e/sfal9e.png

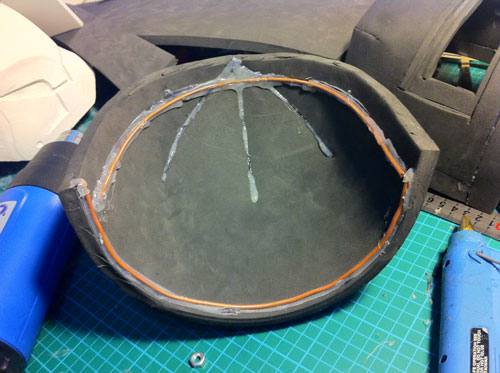

后脑勺同理，加金属丝。

/gkimage/o4/bd/rd/o4bdrd.png

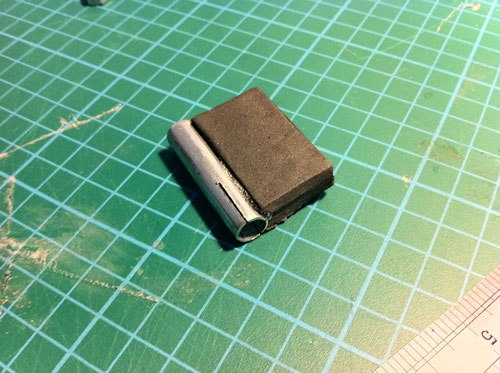

为了前面板像影片里一样打开，我需要做一个合页。        用的膨胀螺丝，先做好一边。

/gkimage/rv/76/b3/rv76b3.png

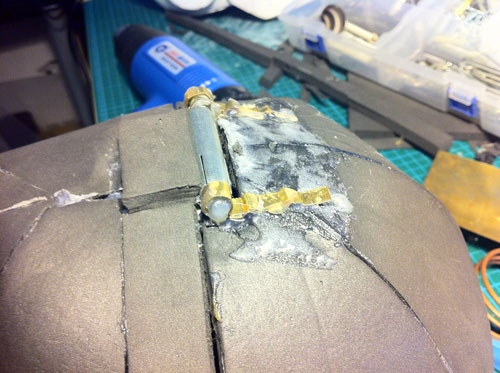

由于螺丝的接触面积太小，只好用铜片把它固定到面板上。

/gkimage/l8/c3/wp/l8c3wp.png

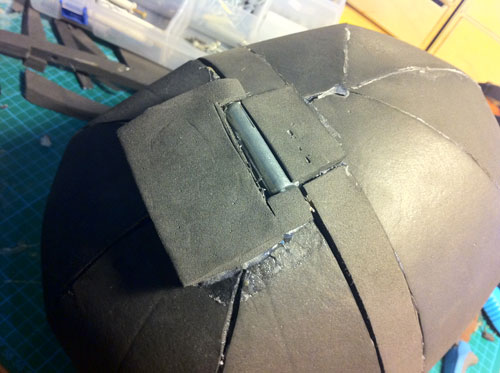

然后覆盖一块eva上去，关节就大功告成。

/gkimage/0j/17/ho/0j17ho.png

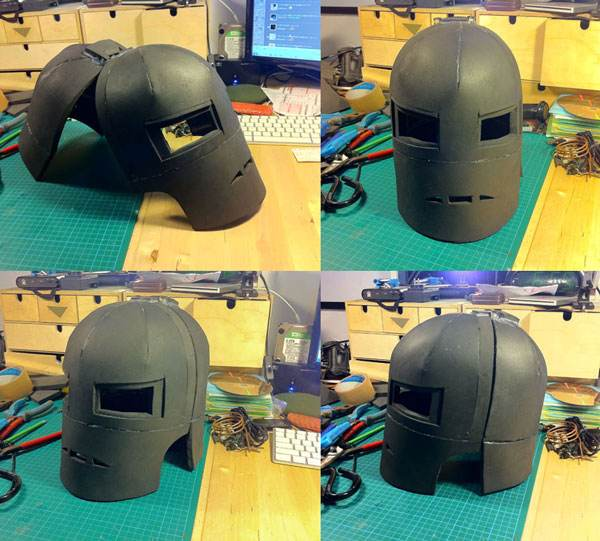

头盔成型了。后期还需要做出假焊疤，还有脖子位置的皮革，当然，还有上色作旧。        好了，喝口水，继续其他部分~ 3.2   胸罩成型

/gkimage/f3/9q/dy/f39qdy.png

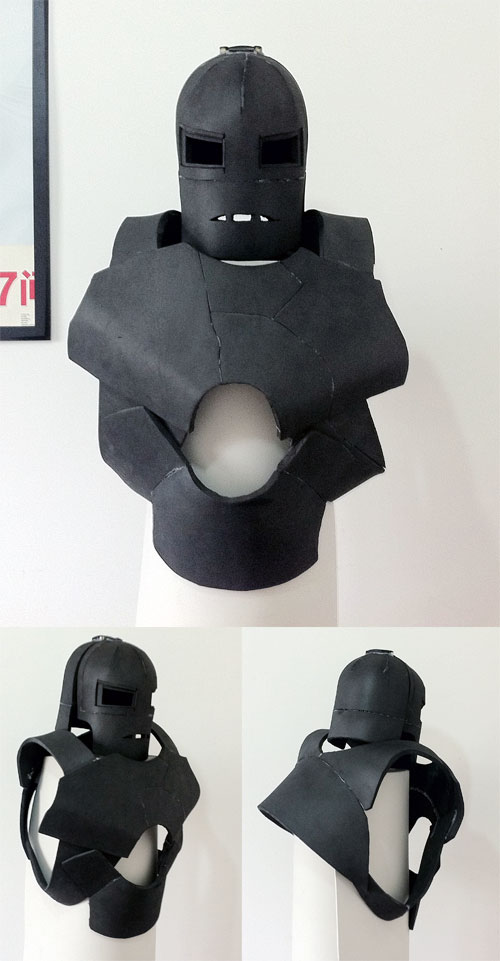

焊疤位置预留出来，方便后面制作焊疤。        此处省略n个步骤。小结：
5 Y# g2 I( r! J% x7 T大面积的制版确实有些困难，做起来简直整个人都在做广播体操。        制作过程中一定要小心热熔胶跟刀子，还好目前为止没有挂彩。        感觉头盔稍稍大了一些，也许胳膊出来会看起来好很多，谁让我头大呢。。。        废话不多说，有疑问的朋友可以留言给我，一起讨论下。        继续腰部跟躯干部分了~ 3.3   左臂成型

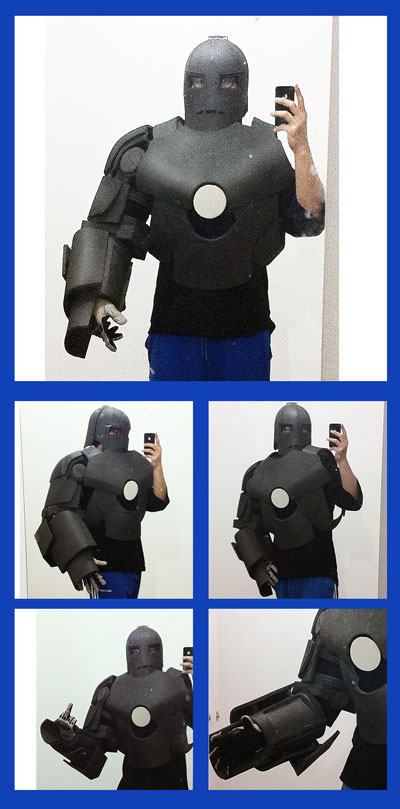

/gkimage/qp/ak/ut/qpakut.png

话不多说，先上图。        穿着盔甲真的很累！        胳膊不能放松，向外才有型，就像电影花絮里特技演员说的一样，想让盔甲V5起来，不是靠日常的动作习惯能实现的。。。        这个胳膊完工很早，只是尺寸反复修改了不记得次，都是长度过长导致胳膊无法正常弯曲，甚至不能弯曲。所以，右臂有福了。        胸前的反应堆暂时用白色的EVA薄片代替吧，比没有强啊。导弹发射装置，火焰喷射装置，还有起飞键都留在后期添加了。（ps：对着镜子，不得不感慨我好苗条。。。）        制作过程遇到的问题：由于我坚持逞能，不打底版，直接用材料剪裁，虽然偶尔浪费一下材料，不过速度还是显而易见的，很有脑残的危险。        过程中需要的去看参考图跟视频，猜出外面跟里面的结构，有意思有意思。        左前臂这么宽大，是设计来挡子弹的，片里也有这样的一个镜头，所以装甲很厚。        除了内部藏了一枚窜天猴以外，还有各种主控系统都在左臂上，方便右撇子的唐尼启动需要的功能。        这个左臂很重，尤其是长时间站着摆姿势，更是考验意志力，我可怜的打了针的左臂。。。        最后，自己穿上盔甲真难！        穿好后，右半脑摆姿势，左半脑还要拿稳相机，简直是折磨！内谁要是会拍照就好了。。。        好吧，现在我是小半个钢铁侠！ 3.4   下身骨骼

/gkimage/s7/da/l0/s7dal0.png

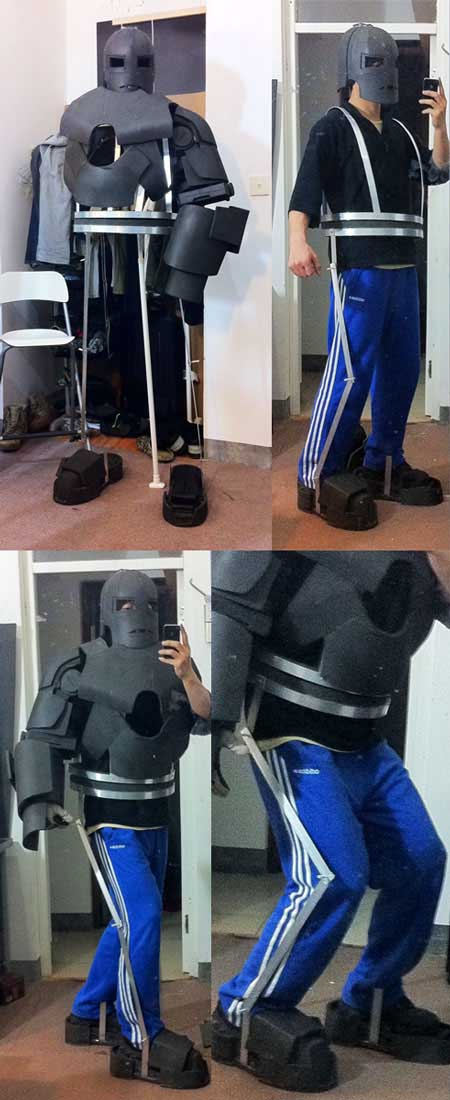

先上最终效果，过程图请向下滚动。        霸气外露啊！灭哈哈哈！～

/gkimage/5i/3d/2k/5i3d2k.png

今天一开始就挂彩，清醒上阵。

/gkimage/rj/x3/0i/rjx30i.png

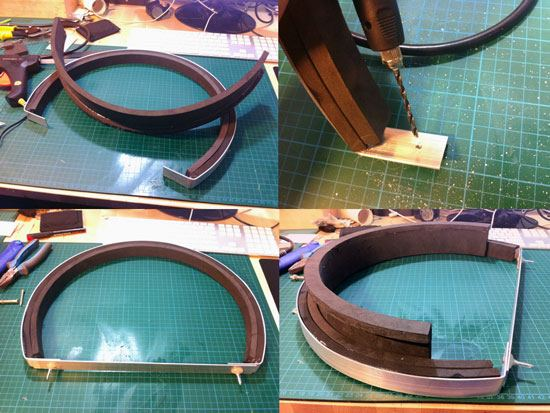

腰部转轴结构。

/gkimage/3x/gn/qv/3xgnqv.png

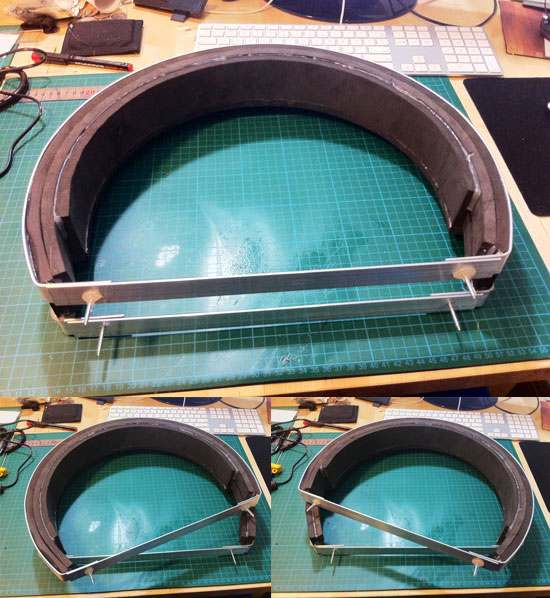

可旋转角度。

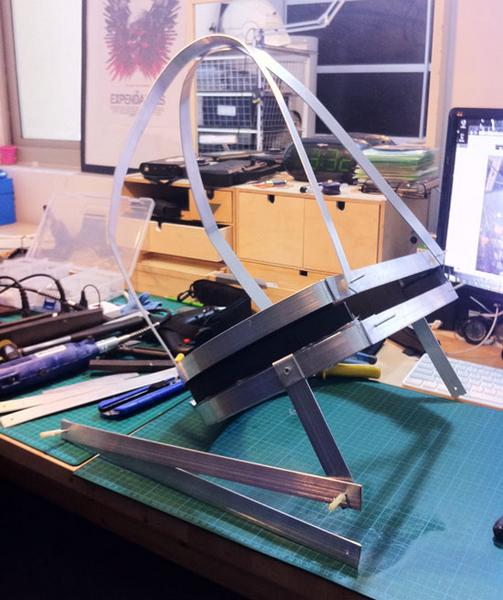

/gkimage/ww/n3/om/wwn3om.png

装好两条腿。

/gkimage/k6/pb/qo/k6pbqo.png

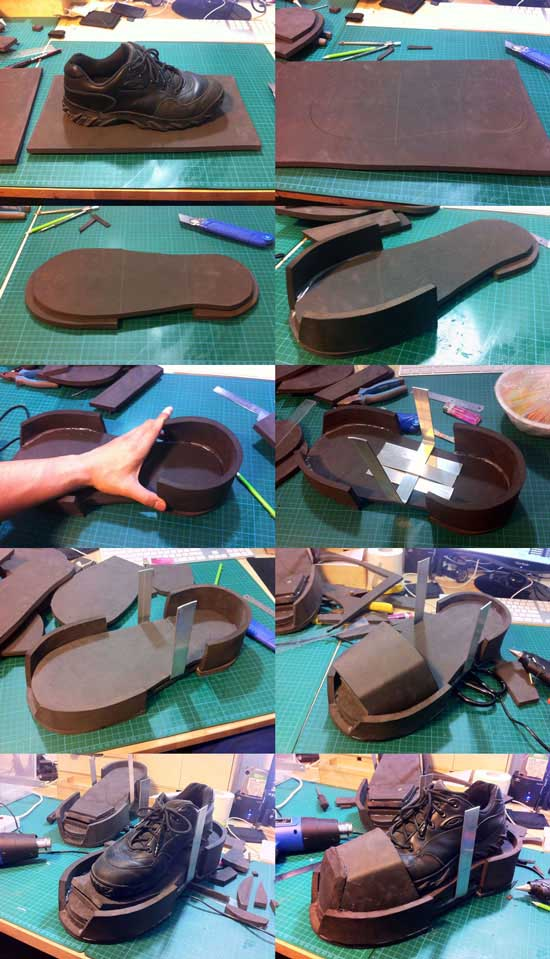

脚丫子的制作过程。        脚部大概用掉了近20根热溶胶，就担心强度出现问题，毕竟全身的重量都在他俩身上。        骨骼方面，大腿还是长出了几厘米，不过不耽误双腿活动。        腰部的转轴是可以转动，但是上下身不是紧紧的固定哉身上，所以转身时不需要旋转也可以，转轴也不会随着上下身转动，形同虚设了，早知就不做结构了。。。orz        背带根上身盔甲非常契合，完全没有对照过，也算是好运了～        目前来看，盔甲穿好后我的高度大概在195左右。后期再加上一层脚底的防滑防磨胶皮，还会再高一点点。        从照片看，比例很理想，可预见后面的顺利～        好了，到这。很期待全部完工，我想，添加细节的时候会很开心～！

/gkimage/v0/bj/yj/v0bjyj.png

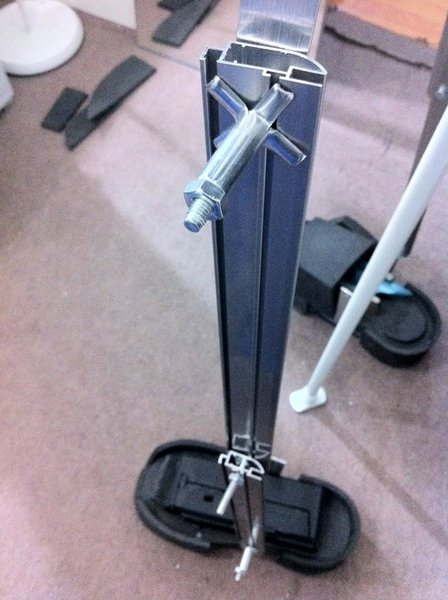

更换腿部骨骼材料。        每天到家就是困困困乏乏乏。龟速进展。。。（我这是中毒了）        后来，有朋友提醒我eva有毒。        之前查过资料，说eva无毒，结果差了资料才发现，eva本身没毒，前提是没味。。。        我这次的eva刚到家的时候味道特别大。        回想起来：2月26日盔甲开工，3月12日我因为身体不适停工，歇了一个半月到4月30日才把盔甲成型，确实有问题。        头晕、全身不适、乏力、注意力不能集中，胃肠功能紊乱 这几个慢性症状，全部有，我还天真的以为我春困呢（以前春天也不困）。        在这也提醒各位朋友，安全diy啊~ 3.5   左腿成型

/gkimage/61/xl/9n/61xl9n.png

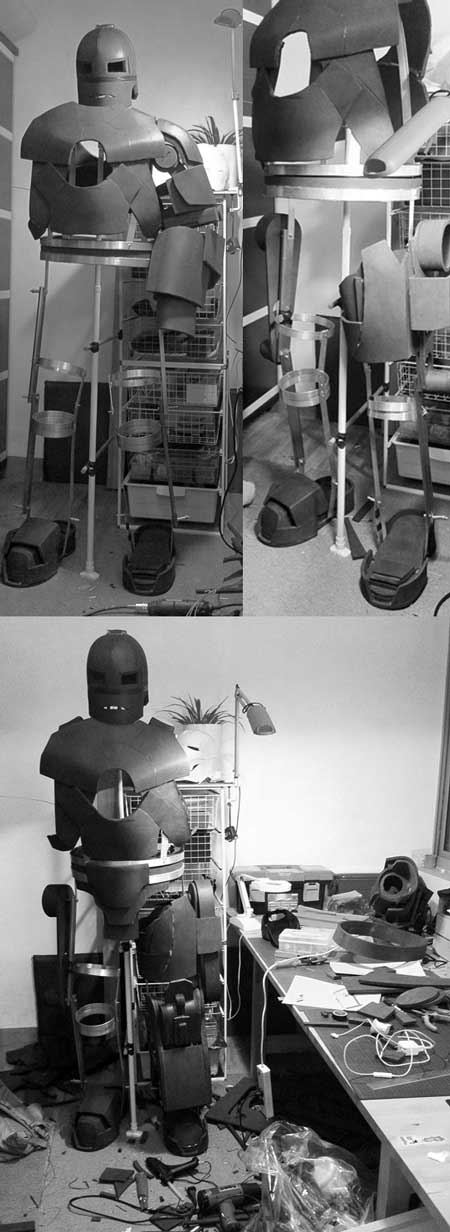

先做好大腿跟小腿的固定环，加固加固再加固。

/gkimage/iu/at/2v/iuat2v.png

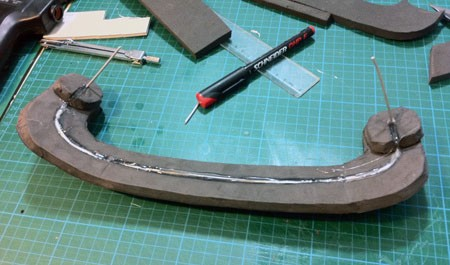

关键部位需要内嵌铁丝，以便定型并保持结构牢固。

/gkimage/35/ux/ys/35uxys.png

再次负伤，被热熔胶烫到爽死，黏在手上还拿不掉。用冰水泡了半小时也没能消除痛感。。。

/gkimage/re/vq/6t/revq6t.png

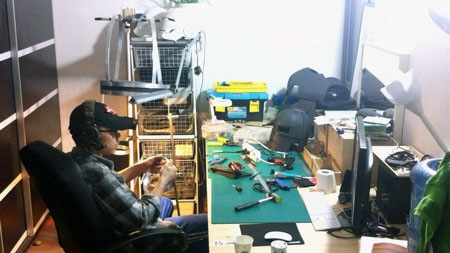

附工作视频截图一张，抗噪耳机在手钻打孔的时候真的很管用。耳朵表示很舒服。

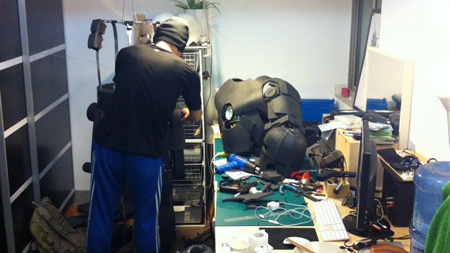

/gkimage/91/ku/8j/91ku8j.png

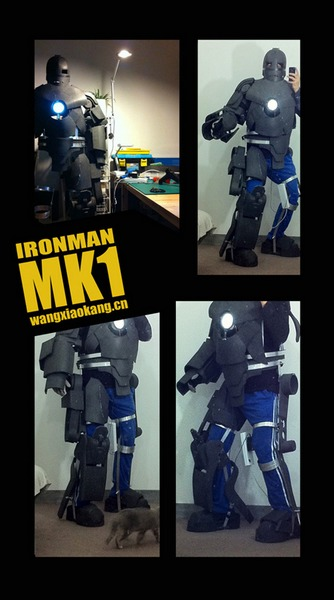

盔甲穿戴视频截图一张。

/gkimage/md/vv/cu/mdvvcu.png

经测试，行走以及各种pose流畅，骨骼强度过关。        没有太多要说的了。看似很简单的结构，进度却十分缓慢。        可能是我连图纸都懒得画的缘故吧，还好每次猜的尺寸都差不多。只返工过几次。        胸口这次用的是led贴片，发热量很大，4.5v供电。我用直流接供电，注意我的右腿上有个插座。        整体的比例很满意，不过上半身仍旧没有穿戴系统，所以拍照还是很别扭。        累死了。。。        穿了一个小时，脱了以后走路还是钢铁侠的动作。。。        穿戴中踢翻各种物件。。。内谁倒是挺淡定的哈~        各位diy的朋友，一定要注意安全啊。 3.6   盔甲成型

/gkimage/3u/oy/p3/3uoyp3.png

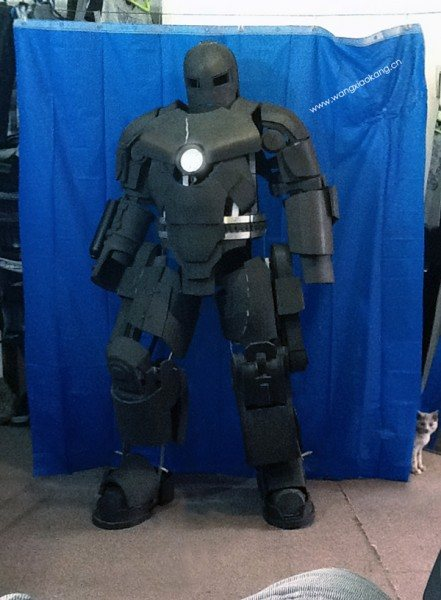

一期终于竣工了。 劳动终于有成果。（ps：图片很烂。感觉细致好多。没有实物看着粗犷啊~）

/gkimage/4n/2a/gi/4n2agi.png

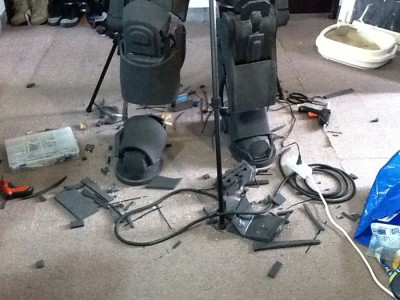

工作现场之二，之一忘记拍了。。。

/gkimage/z4/jh/27/z4jh27.png

最后一次倒这么多垃圾。。。 半成品测试视频。        真应该给内谁颁个啥奖。。。 3.7   焊疤，磕痕，反应堆，螺丝

/gkimage/j4/99/ri/j499ri.png

刚才不小心踩到热胶枪，冷敷了两个小时。。。继续开工。

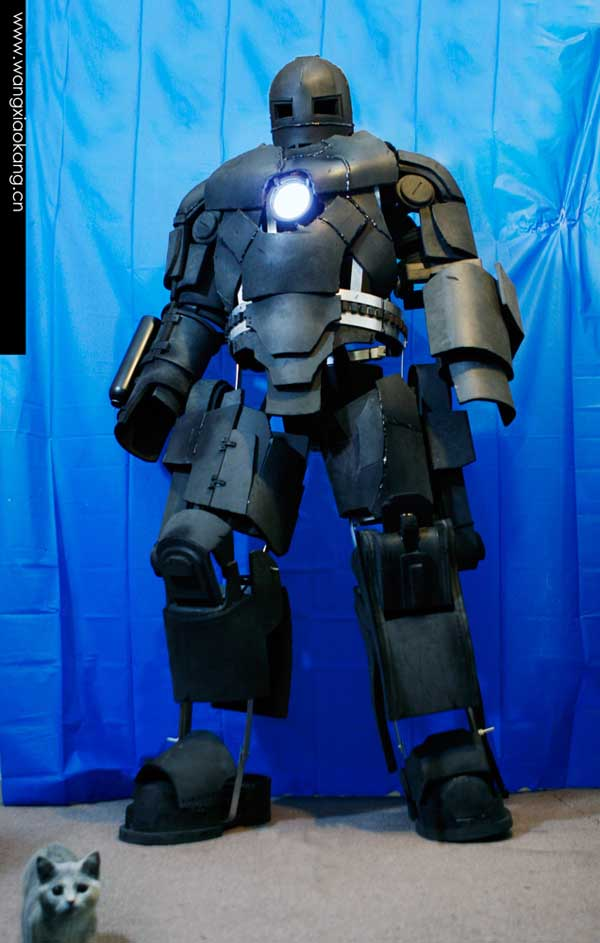

/gkimage/td/zs/jh/tdzsjh.png

除了胸口点亮的反应堆外，仍然有”亮点”。 3.8   背部核心

/gkimage/uf/pp/ve/ufppve.png

/gkimage/f8/ew/35/f8ew35.png

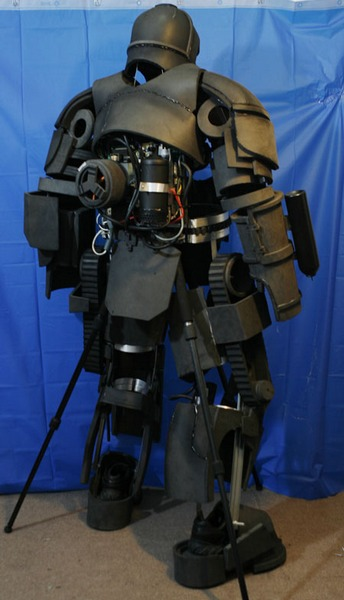

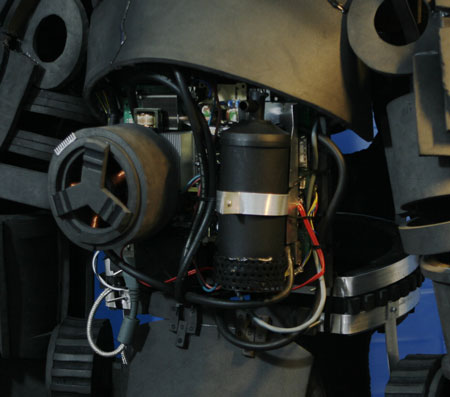

背部核心，双腿传送带，头盔焊疤，螺丝更换完毕。（三红的xbox360英勇捐躯了,彻底发挥了余热）        缺少：四肢电缆，左腿推进器，双臂喷火器，左臂导弹弹射，胸板支撑。        由于担心中暑影响小盆友们兴致，准备加个风扇进去吹吹风！ 3.9   喷涂3.9.1   第一层喷涂

/gkimage/tx/wg/un/txwgun.png

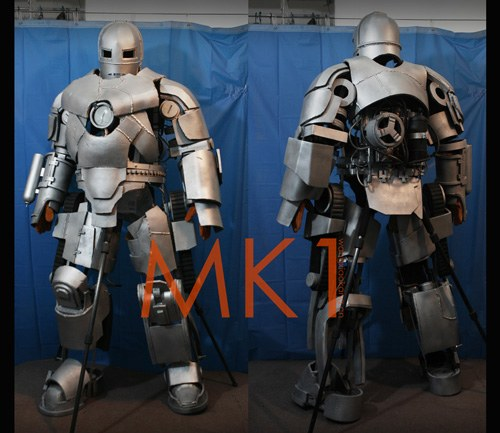

乳胶打底，银色自喷上色，效果不错。        稍后：上透明黑打造钢色，油画象牙黑做污垢，消光统一光泽度，高光位置再擦皮鞋。        还有导弹，喷火，空调系统~革命尚需继续努力。        感觉银色陪橘色手套还挺时尚的。。。很电子。。。        背影真的很sexy，没事就回头看几眼。。。        钢色效果出来了～        喵了个咪的，喷笔尺码太小，搞了几个小时，累到手残。        逼急直接用刷子上，最后用银色自喷浅浅的覆盖一层，效果还行。。。        消耗了8罐银色自喷漆，12瓶透明黑        颜色有点冷，上过棕色锈迹后可能会好一些。。。        曙光就在前面啦！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！ 3.9.2   第二层喷涂

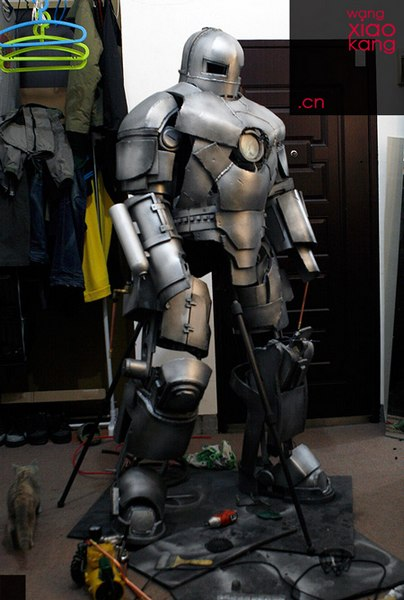

/gkimage/ol/jx/4s/oljx4s.png

喷涂过程。

/gkimage/5u/fd/66/5ufd66.png

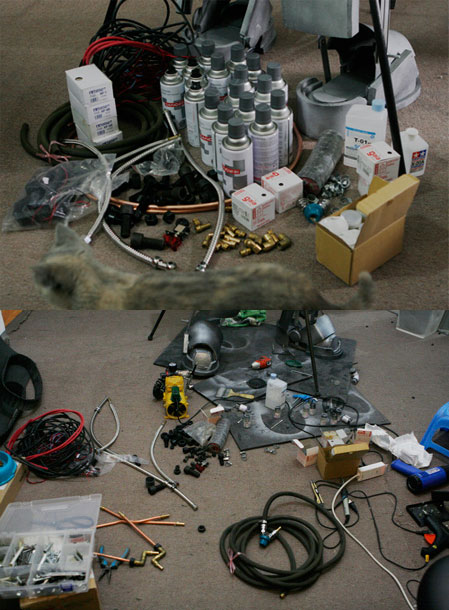

喷涂材料。 3.9.3   钢色重做

/gkimage/jk/vp/3s/jkvp3s.png

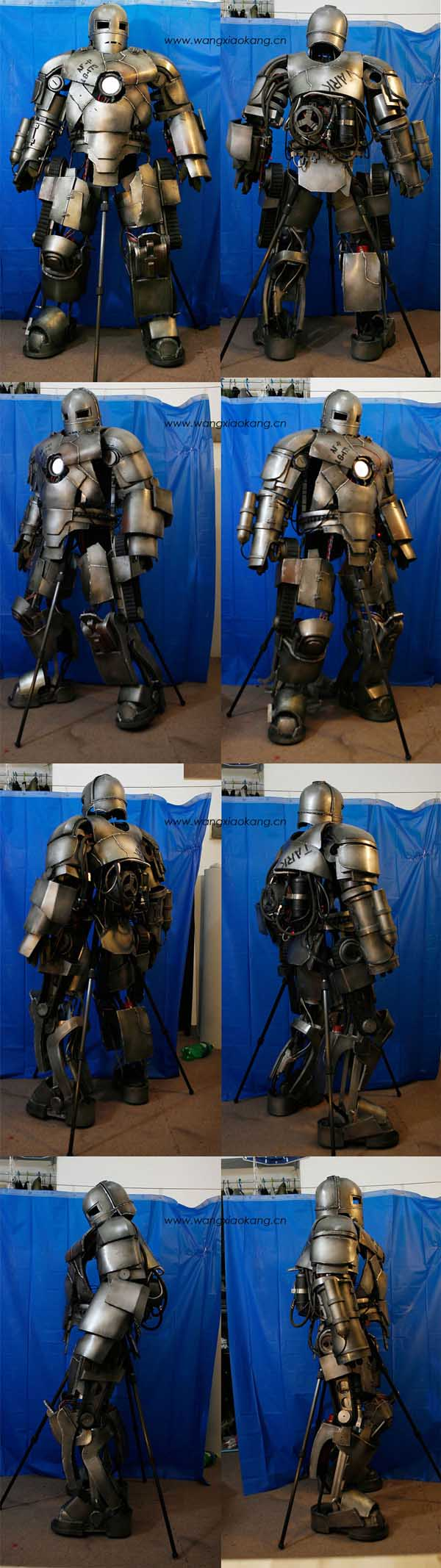

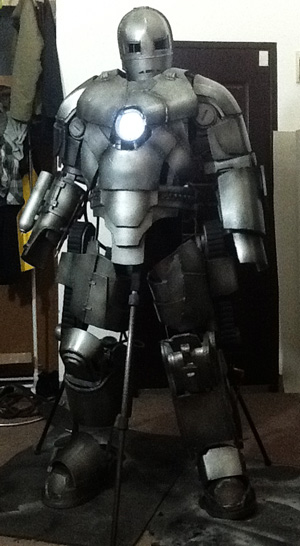

用田宫ts71重新做了一遍透明黑。        现在是我想要的钢色了。        很满意。        还是没完成啊，后期这些琐碎的工作真是费时间。 3.10   铁衣完成

/gkimage/on/oq/16/onoq16.png

4   之后的计划

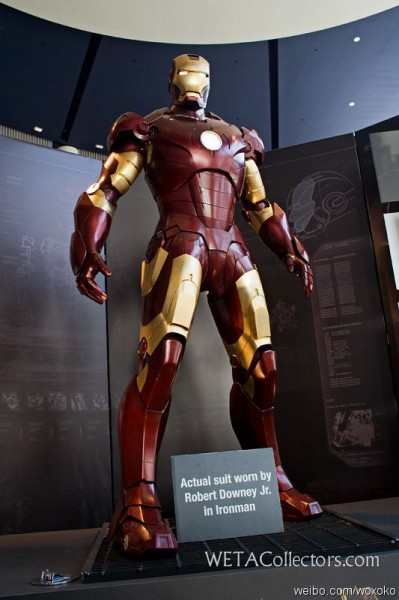

/gkimage/v3/sf/to/v3sfto.png

MK3计划激情实施中。        有网友建议说应该上CCAV七点档的那个节目！我还是继续我的计划先。 5   【番外篇】探索前传——MK3头盔制作

/gkimage/hn/jk/zb/hnjkzb.png

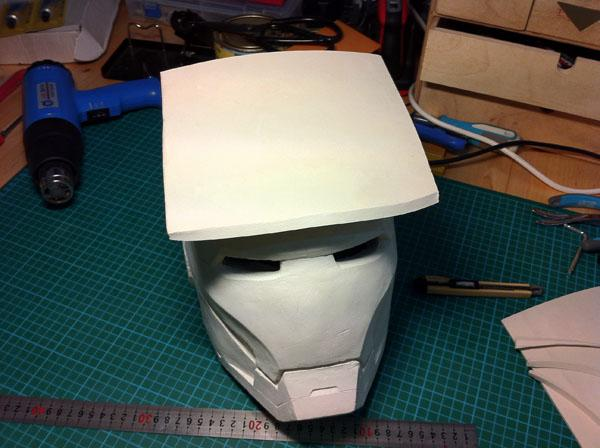

先剪下一小块，放在我之前做好的泥像上，用来直接加热定型。

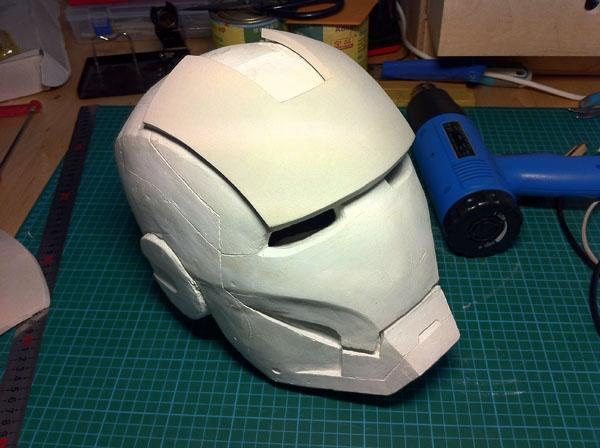

/gkimage/2b/qt/el/2bqtel.png

吹一会儿，用手拉伸加挤压，反复几次直到形体满意为止。

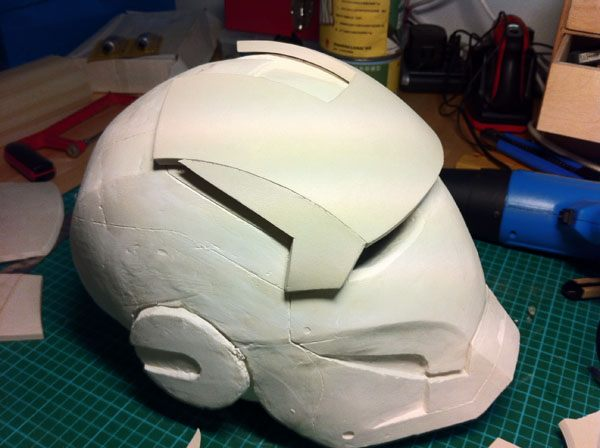

/gkimage/g7/w4/3t/g7w43t.png

由于懒，我再次没有画图纸，直接用铅笔在eva上画图，然后切割，热加工。        正确的方法是先用300克铜版纸那样不是很软的纸制版，像做衣服一样。我试过A4纸制版，确实很软不好控制，而且纸没有延展性，操作起来还是不够精确，只能作为参考，尽量减少eva材料的浪费。

/gkimage/it/f9/hn/itf9hn.png

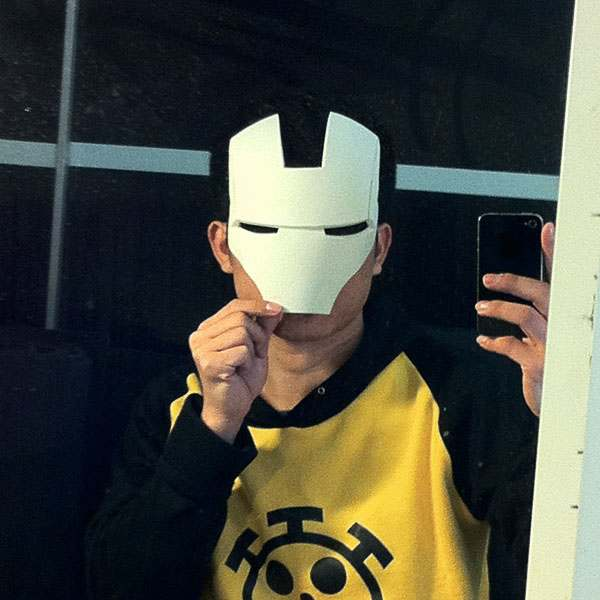

看起来，样子还不错。

/gkimage/y0/pz/xy/y0pzxy.png

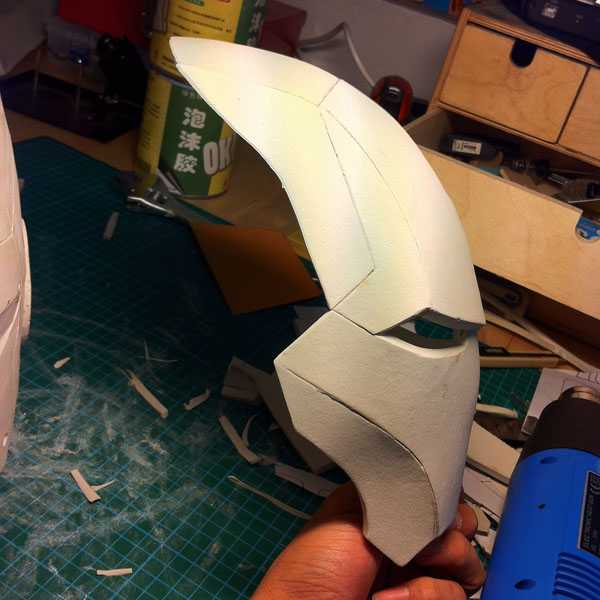

加上两遍太阳穴的部分，剪切每一部分都要多留一些，然后根据实际情况（就是我的脸）来修改，每次下手，一刀拉一个线条。不连续的话，边缘就不够好看，很且手要稳，后来我的线条越拉越差，才发现是刀片不够快了，所以刀片要常换，保证线条完美。

/gkimage/79/59/jb/7959jb.png

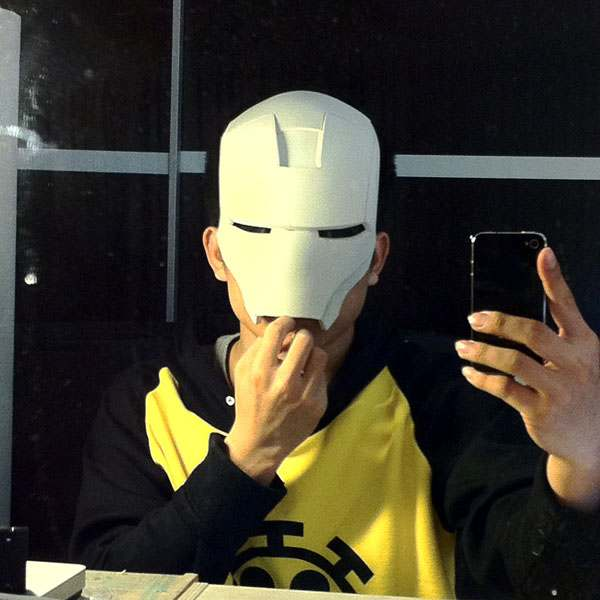

惯例，上脸看看。        后面经常用到镜子，做一做，臭臭美，休息一下~

/gkimage/62/ee/4o/62ee4o.png

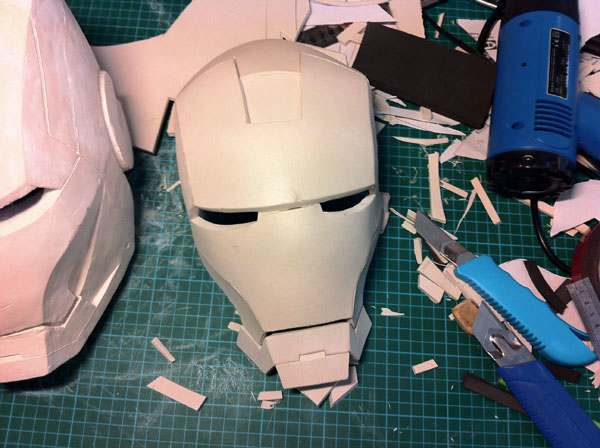

天灵盖部分完成

/gkimage/du/ee/wh/dueewh.png

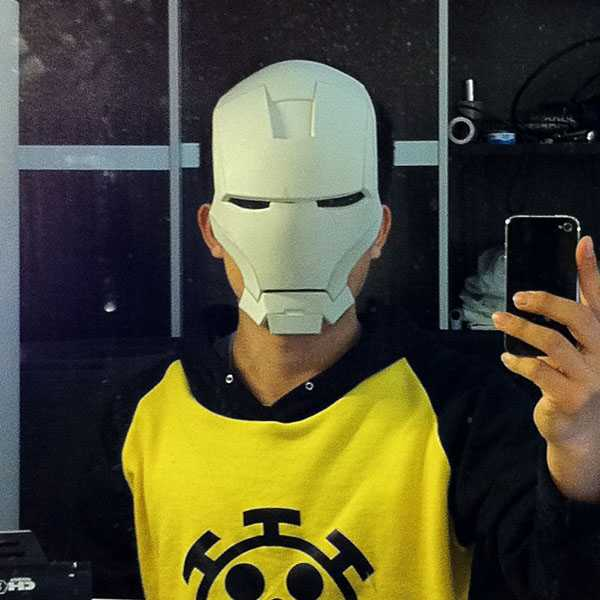

加上小下巴，有点样子了~比预期的效果要好，没想到第一次eva形体还算掌控中，神韵很满意。

/gkimage/t3/gm/zi/t3gmzi.png

照镜子发现大小眼，原因是下半脸贴歪了。。。然后修改多处后，重新拍下照片。嘴也不歪了~不过镜子有点变形

/gkimage/o6/rs/nk/o6rsnk.png

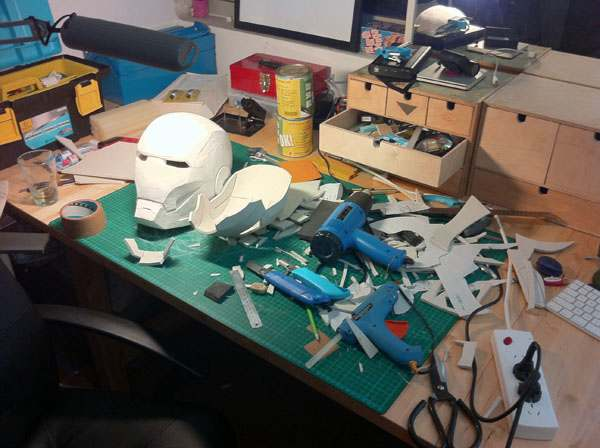

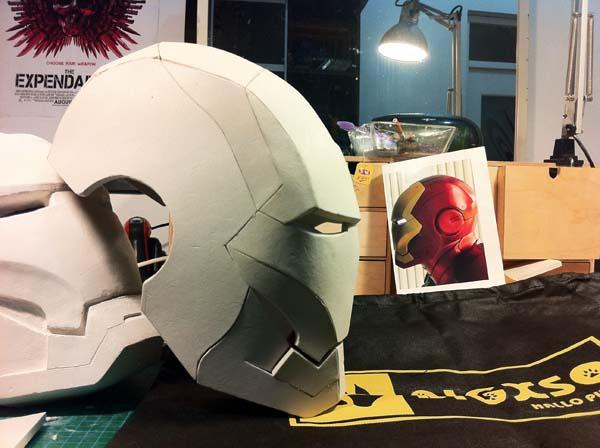

杂乱的桌面。        加了侧面跟顶部，跟官方的原版设定对比一下：        省略n次臭美，加了耳朵与后脑勺部分，还有下巴封闭，整个头部基本形体算是完工了：

/gkimage/xx/bu/ij/xxbuij.png

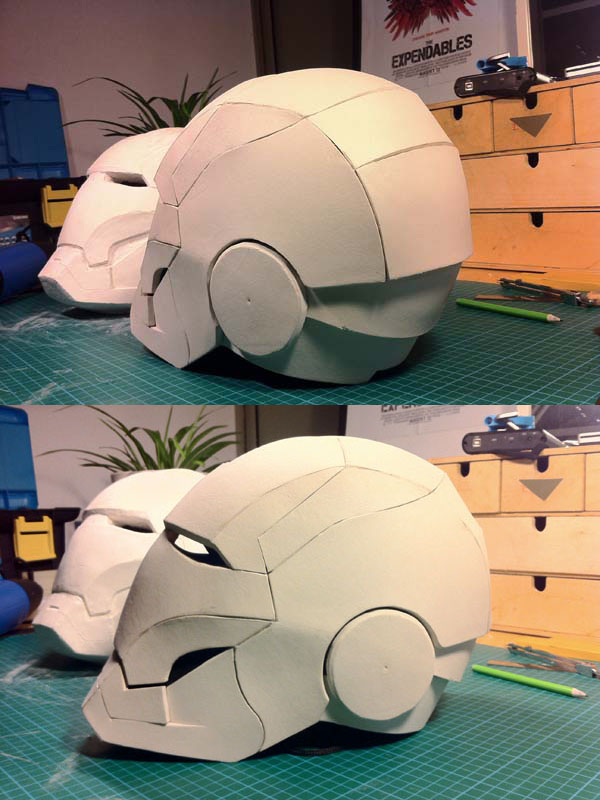

好了，完成后可以臭美一下了。        头盔可以勉强从头顶塞下去（我的头简直是太大了。。）。        戴上以后，需要有个松紧带收紧脸部，否则就是刘欢版 >

/gkimage/fq/r6/nh/fqr6nh.png

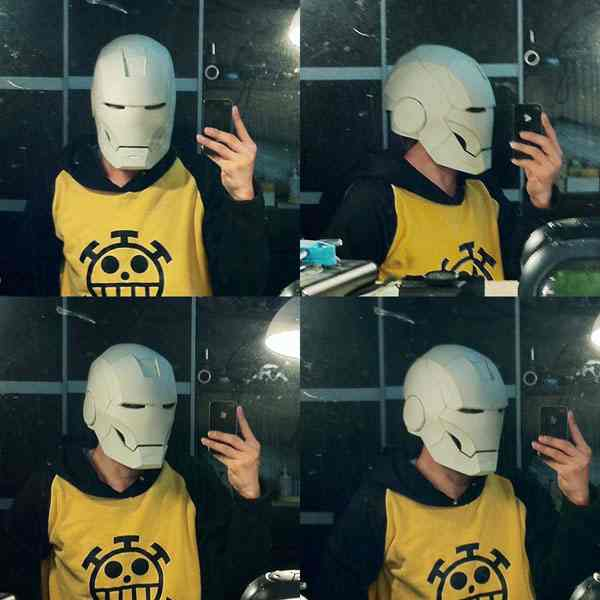

臭美完了，跟10石膏像比一下，形体上还是有很大进步。        之前那个参照的官方设定的泥塑，所以跟官方终稿有很多区别。 6   DIYer签到处 编辑:                        灰色泰迪熊                果壳DIY站QQ群: 132647923 （加入时请报上你在果壳的个人主页地址，以防广告ID）
