3D投影系统：把3D大片搬回家！

chenzq666

/gkimage/w6/ne/iq/w6neiq.png

DIYer:                        天蓝提琴                制作时间:                        材料齐备的情况下2天                制作难度:                        ★★★★☆                GEEK指数:                        ★★★★★                 3D显示的技术数不胜数，有主动快门式液晶眼镜的，有红蓝颜色滤镜的，有偏振光滤镜的，还有光栅式裸眼3D以及主动发光式裸眼3D的等等。作为家庭3D显示系统，天蓝提琴希望能在廉价的前提下获得和影院相同的观影效果，也要让很多朋友能够一起观看，于是选择了双机偏振光投影技术。
; g' B( l5 m. \! N% i" {/ h双向电梯
1   工具和材料等        1.1   工具                1.2   材料                1.3   设备                1.4   软件                2   双机偏振光投影系统设计        3   打造3D投影仪        3.1   组装自己的3D投影仪                3.2   改造现有投影仪                4   投影仪测试        5   安装金属幕        5.1   为什么要使用金属幕？                5.2   金属幕的安装                6   制作3D偏振光眼镜        7   让世界3D起来        7.1   让两台投影仪投出的画面重合起来                7.2   播放3D影片                8   DIYer签到处 1   工具和材料等1.1   工具冲击钻螺丝刀*热风枪*开孔器*电烙铁*老虎钳1.2   材料焊锡*热缩管*导线*DIY投影仪套件*膨胀螺栓偏振片1.3   设备金属幕布HDMI视频线VGA视频线电脑音响系统1.4   软件3D电影播放器3D格式电影文件注： 带*号的为DIY投影仪所用，只是改造DLP投影仪的话用不着。
2   双机偏振光投影系统设计目前绝大多数3D显示的原理，就是让观察者左眼看到的画面和右眼看到的画面有细微的差别，而这个差别和双眼在真实世界里看到的差别保持一致，观察者的大脑就会认为他眼睛看到的是个三维实体而不是一个平面画面。（此外还有全息显示或者真3D显示，但都还无法普及。）
$ \8 S# C+ [/ P4 d6 `+ v

/gkimage/er/60/av/er60av.png

双机偏振光投影和大多数3D电影院使用的技术是一样的：
它使用了两台投影仪，两台投影仪发出的光线的偏振方向相互垂直。把投影出的画面叠加在同一块银幕上，带上偏振眼镜看银幕，左眼只能看到其中一台投影仪投出的画面，右眼只能看到另一台投影仪投出的画面。我们找到一部3D电影，让两台投影仪分别投出3D电影中左眼画面和右眼画面，然后戴上眼镜观看，就能看到和电影院完全相同的效果了！
; o8 y* d4 N3 V; [% P) y 果壳DIY拍摄的这一段视频体现了偏振3D的效果。转动偏振片，可以清楚地看到投影幕上画面的变化。
. U5 q; i- A8 @, l8 h. v 3   打造3D投影仪3.1   组装自己的3D投影仪为了降低成本，天蓝提琴选择组装两套DIY投影仪套件，而不是购买两台成品投影仪。
* r3 J! S# }/ Z. F" E一台DIY投影仪由几个部分组成：
* l' F! p$ s. G1 D" g7 I) W5 T, W6 M液晶电视主板        开关电源        安定器        涡轮风扇x2        LCD屏幕        不同规格的菲涅尔透镜2块，具体视光路设计而定        LCD支撑架        灯室（包括反光碗、透镜、投影灯泡以及相应的支架的导线）        镜头        机箱将这些部分组装起来，你就得到了一台投影仪。

/gkimage/ym/y4/no/ymy4no.png

光线从灯泡发出，经过聚光镜（或者通过反光碗的反射进入聚光镜），再经过菲涅尔透镜1-LCD-偏振膜-菲涅尔透镜2-镜头-银幕-偏振眼镜然后进入眼睛。
3.2   改造现有投影仪

/gkimage/v0/od/5w/v0od5w.png

如果你有两台使用DLP技术的投影仪，那么通常可以把它们轻易改造成双投偏振的3D投影系统。只需要在两台投影仪的镜头前加上偏振方向相互垂直的偏振片就可以了。具体来说，如果定义DLP投影仪A的镜头前的线偏振片偏振方向为0°，那么投影仪B镜头前的偏振片偏振方向必须是90°或者270°才行。使用圆偏振片对DLP投影仪进行改造的方法类似，可视角度更大。
果壳DIY提示：

在改造投影仪的时候，必须注意，用这种方法改造，待改造的投影仪必须是使用DLP技术的投影仪，而不是和前文中自己组装的、使用LCD投射式技术的投影仪。原因是，LCD投影仪的表面上已经覆上了一层偏振膜，从LCD投影仪发出的光线本来就已经是偏振光了，加上偏振方向相同的偏振片，不会产生任何影响；如果加上偏振方向垂直的偏振片，就会完全阻挡光的透过，无法投影。

4   投影仪测试将一台笔记本电脑的VGA输出接到投影仪上，并投影到银幕上观察效果。
. W, R* B& |( n/ a

/gkimage/og/52/f4/og52f4.png

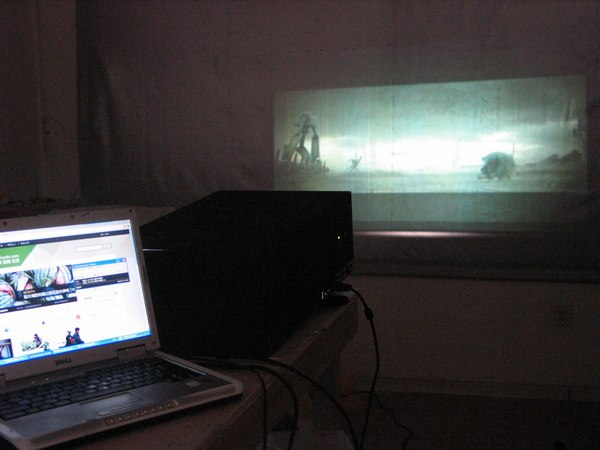

可以看到金属幕的反射亮度很高。由于是测试照片，投影仪离银幕太近，也就导致了画面最中间亮度最强，四周亮度弱的结果。这个亮度中心会随着你和投影仪位置的相对位移变化而移动。
4 ?6 `9 a' ]+ R 5   安装金属幕5.1   为什么要使用金属幕？平时在学校或者公司里使用投影仪，要不投到白色幕布上，要不就干脆直接投到白墙上，效果也不错。3D投影为什么要搞这么个金属幕呢？

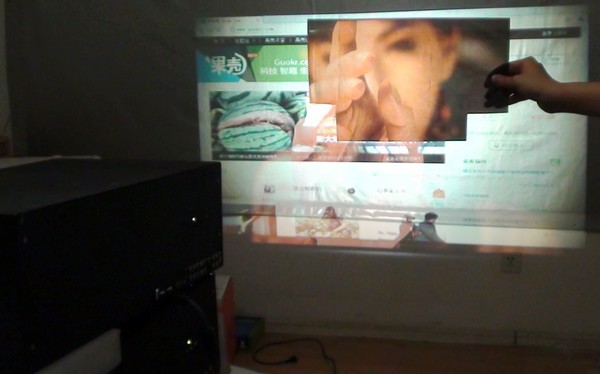

当偏振光被白墙反射回来时，偏振光经过墙面的漫反射，偏振性遭到了破坏。而当偏振光被金属幕反射回来时，仍然能保持偏振方向不变。画面中，转动偏振片时，金属幕上显示的画面在不断变化，白墙上的画面保持不变，就是这个道理。
: ~" a* a! x# l 5.2   金属幕的安装

/gkimage/ds/11/bo/ds11bo.png

这是金属幕的一角。安装金属幕的方法很多，大家可以自由发挥。
一种可选的安装方案如下：
1、根据金属幕的大小，在墙上相应的位置做上标记        2、用冲击钻在墙上打孔        3、塞进一套膨胀螺栓并拧紧        4、在银幕顶部塞入一根PVC管，管中预先塞入了一根钢丝绳        5、将钢丝绳的两端挂到银幕两角的膨胀螺栓上，绷紧。        6、在银幕上方选择足够的点，推荐每40cm一处，用绳子穿过银幕上的安装孔，并固定。        7、在银幕底部塞入一根PVC管，视情况固定。通常无需固定。        8、在银幕左右两侧各选足够的点固定，目的是绷紧银幕的表面，使之变得更平整。 6   制作3D偏振光眼镜这个不用多解释了吧，各位果壳DIYer们？
先从废纸箱堆里弄张瓦楞纸板，剪成镜框的形状。剪下两片镜片大小的偏振片，用502胶水或者随便什么别的方法固定在镜框上。 注意： 两片偏振片的偏正方向要垂直。
+ I! @3 X7 Q% V* Y2 v由于笔记本电脑的液晶显示屏发出的就是偏振光，所以做完眼镜之后可以用它来进行测试。

/gkimage/0g/cc/dn/0gccdn.png

左眼透光，右眼不透光。

/gkimage/p4/s7/yz/p4s7yz.png

转过90°后右眼透光，左眼不透光。屏幕右边是偏振片。
2 B2 J3 H0 S+ H( v 7   让世界3D起来做完以上这些，你已经完成了几乎所有硬件准备工作，离在家欣赏3D大片这一美好时代的到来已经不远了！
8 x# D( I+ G" ]% q. a: ]7 c# ?9 ]. L你现在需要的是：
1、让两台投影仪投出的画面大小完全重合。        2、一台能独立输出两个外加视频信号的电脑/3D电影播放器，例如较新的独立显卡笔记本，以及支持3D的蓝光播放机等等。或者，你也可以用两台仅能独立输出一个外加视频信号的电脑（普通的笔记本电脑都可以），然后用手工同步两台电脑的输出信号……        3、一款3D播放软件Stereoscopic Player，简称SSP。 7.1   让两台投影仪投出的画面重合起来如果两台投影仪之间的相似程度越高，调整画面到3D状态就越容易。比如相同原理、相同品牌、甚至是相同型号的投影仪，调整起来就非常容易。而另一方面，如果组成系统的两台投影仪使用了完全不同的技术，将他们的输出调整到同一个银幕上，调整起来就会困难一些。
, f2 k( }3 A" v; @7 X5 U调整的方法如下：
1、将两台投影仪上下放置（这是因为上下关系的梯形校正比较容易）        2、打开两台投影仪，输出两个不同的画面。        3、调整两台投影仪投出的画面大小，使得画面大小保持一致。        4、调整两台投影仪的角度，使得两个画面的边缘完全重合

/gkimage/kg/q4/mc/kgq4mc.png

两台投影输出同一个画面，完全重合。
2 s9 D! v3 d3 g2 U( d 7.2   播放3D影片这主要是对SSP这个软件的应用，网上攻略很多，在此不表。这个软件的最大用处就是保证了左右眼两个画面输出的同时性。
SSP的正确用法是，装在一台有两个独立显卡，或者至少能输出两个外加独立信号的电脑上，然后通过两个显卡分别输出同一部3D电影的左右眼画面到投影仪上。

/gkimage/gw/sm/ue/gwsmue.png

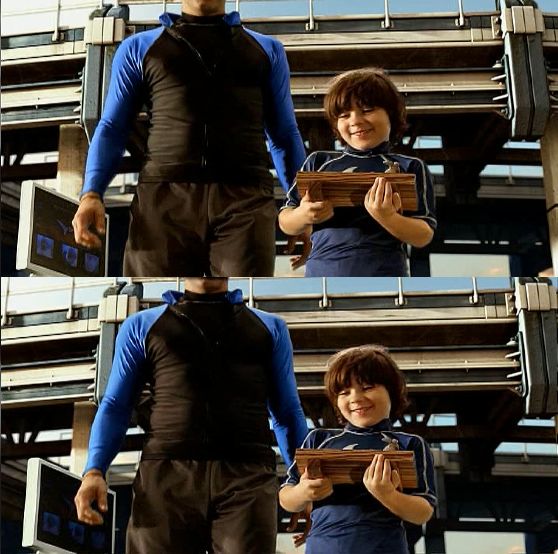

银幕供应商提供的3D测试片源
具有输出两个外加独立视频信号的笔记本电脑也不少，不过天蓝提琴手上没有，就只好用两台电脑凑合一下：
1、两台电脑分别各自接上一台投影仪        2、两边都装上SSP，都打开同一部电影        3、设置一台电脑输出左眼画面，另一台输出右眼画面        4、左右两台电脑同时点击“播放”……这种方法失去了SSP的精髓：同步。它是不可持久的：由于两台笔记本的性能差异，播放一段时间之后就会出现时间差；两台电脑性能差异越大，播放时间越久，左右眼画面的时间差就会拉得越大。所以只能体验一下……真正要享受3D，还得专门配一个双显卡的电脑啊。

/gkimage/76/b8/ke/76b8ke.png

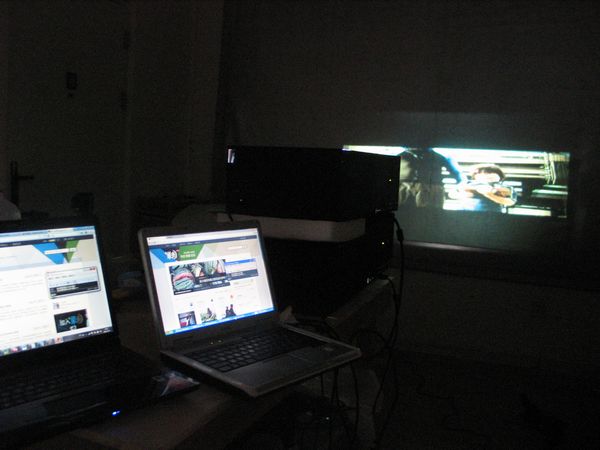

两台投影一个输出左眼画面，一个输出右眼画面，不带偏振镜的时候看起来就是重影的。
戴上DIY偏振光眼镜，你就看到了3D画面! 如果觉得银幕上的人不是外凸而是内凹的，就切换两台电脑的输出，原来输出左眼的就换成右眼，反之亦然，就能解决问题。
! N8 ^" |) Q3 \6 c 8   DIYer签到处是不是很有自己也做一套的冲动呢？从今天开始，拥抱3D的世界吧！
