DIY数显焊台：好工具，自己来！

pizi

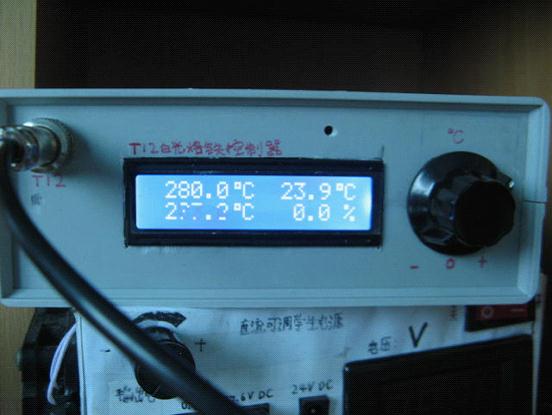

/gkimage/qi/rk/2r/qirk2r.png

DIYer:                        微笑的小鸭                制作时间:                        4~5小时                制作难度:                        ★★★☆☆                GEEK指数:                        ★★★☆☆                 先从我的老黄花60W说起。（不知道神马是黄花？百度一下去。）去年的某一天，我正准备拆一个零件。黄花插上电之后，灯亮了，我等。过了两分钟。我拿起烙铁准备上锡。结果发现烙铁根本就没热。再看，指示灯明明是亮的啊？拆开一看，哇，发热丝都烧断了。悲剧悲剧。于是周末就去配了套发热芯，顺便换了个新烙铁头。结果换完之后就杯具了，黄花烙铁就是不肯吃这口饭，不等个十几分钟不热。这叫我如何是好啊？放上几十秒表面就出现了一层氧化物，不磕掉不能进行焊接。而且不止一次两次焊掉覆铜了，搞得我报废了N多块板。但木有办法，我忍……
: Z& ]' H% w" ^) x' I) i人的忍耐毕竟是有限度的。到了2011年3月，我终于不想再用这家伙了，直接把他扔一边，打算入一套早就闻其名的“白菜白光”了。但是，我又不想花了钱买套用不了多久的东西，所以就狠了心买了套数显白光了。坛友们都说，数显的就不叫白菜了，太贵。我就按他们说的做吧。直接叫“白光烙铁控制器”得了。
下面开始分享制作过程。
* f8 Y9 r) z% ~8 u9 f* y双向电梯
. l# s6 v: ^. `1   材料和工具        2   制作可换头烙铁手柄        3   焊接T12数显控制电路        3.1   组装控制板                3.2   装液晶屏                4   制作外壳        4.1   后面板                4.2   暴力拆解笔记本电源                4.3   前面板                4.4   侧面板                4.5   总装                5   DIYer签到处 1   材料和工具○ 数显T12白光控制器一套（传送门：http://item.taobao.com/item.htm?id=3326265300）○ 船型开关○ 19V2A笔记本电源○ 航空插头、插座一套○ 烙铁线1米○ 烙铁手柄○ T12二手烙铁头○ 排线● 电烙铁● 电磨（电钻）● 钢尺● 记号笔● 剪钳● 尖嘴钳● 螺丝刀● 剪刀● 绝缘胶带 2   制作可换头烙铁手柄

/gkimage/2v/kh/ir/2vkhir.png

这就是烙铁手柄，花了我10大洋。

/gkimage/7p/yg/zz/7pygzz.png

但是手柄自带的管子太长了，直接把整个T12烙铁头都盖住了。

/gkimage/8x/0r/e4/8x0re4.png

So…量好接线部分的长度，锯断鸟。

/gkimage/bv/50/k7/bv50k7.png

怎么换头呢…冥思苦想半天，想起了自己早年玩四驱车积累下来的这些东东。

/gkimage/ya/9r/51/ya9r51.png

木有错，就是这些可爱的小家伙鸟~先捏在手上试了一下效果。看起来不赖嘛~        对于T12烙铁头来说，末端是正极，另外一个是负极。外壳最好要接地，可以防止静电破坏元件。

/gkimage/w0/dx/vm/w0dxvm.png

刨开烙铁线，发现所谓的三芯，居居居然是这样的。不怕，外面那层就作为接地吧。

/gkimage/yr/2x/1m/yr2x1m.png

把线焊好，套上套管。这里是负极的弹片。

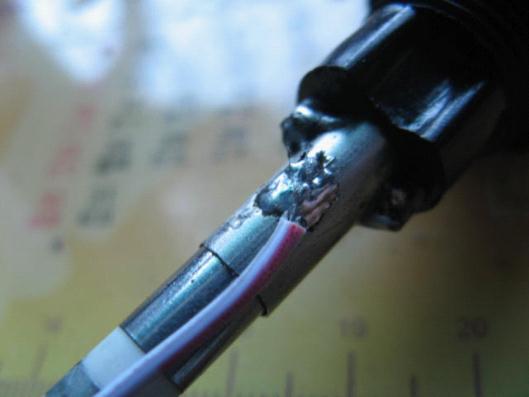

/gkimage/hc/tg/jc/hctgjc.png

接地线也是要做好地~~~因为插T12的管子是金属的，可以直接接触到T12的外壳，就不需要弹片了。方便多了。

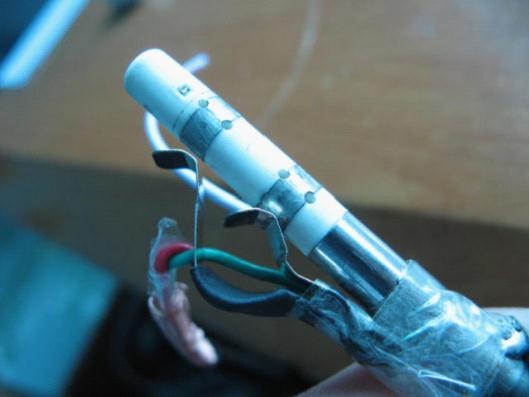

/gkimage/9m/nq/5w/9mnq5w.png

最外面的弹片是正极，有点接触不良。透明胶包着的是地线。

/gkimage/0e/91/fn/0e91fn.png

于是剪了一截M记的吸管，加固一下。

/gkimage/d4/al/cm/d4alcm.png

这样胶带即使缠住了烙铁头下方，也不影响烙铁头的出入。

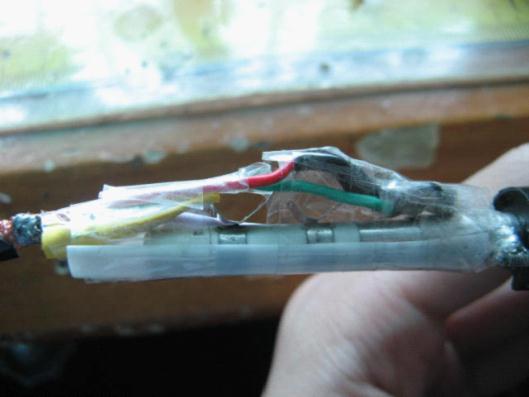

/gkimage/vz/c8/p4/vzc8p4.png

大功告成。。。虽然这么看起来有点凌乱，但是接触紧密，良好，导电性强。换起烙铁头来是毫不拖泥带水，干净利落哦！！！

/gkimage/sl/9z/q9/sl9zq9.png

最后做好防扯断线措施。

/gkimage/dw/v0/be/dwv0be.png

大~功~告~成~~~ 3   焊接T12数显控制电路3.1   组装控制板

/gkimage/m8/q7/xw/m8q7xw.png

零件全家福        附使用方法：1.选转编码开关，一圈是20度，顺时针增加、逆时针减少。
! Z2 f2 U% W" ~, v6 R2.短按中建，自动温度递增、循环，到需要的设定温度值时候，再次按下，停止，左右旋转微调。（功能类似自动搜索）
. o+ d4 r1 D, J( c( h3.长按中建，保存当前设定温度，下次开机自动为保存温度值。
供电要求：
; d, e& H' X6 B4 m6 ~DC电压12-20V 电流2A以上。 （19V左右最好，这就是我为什么要买19V的笔记本电源了。）
1 B- {! @& D+ d4 dPCB尺寸：81mm X 37.2mm
3 l' C: g, d: y" F, P8 p第一次通电，要调整板上5K可调，调节液晶对比度，让字迹清晰，否则看不到字。

/gkimage/c9/z7/6k/c9z76k.png

先焊好编码开关。

/gkimage/1x/1y/6f/1x1y6f.png

先焊接比较矮的零件。电阻二三极管。

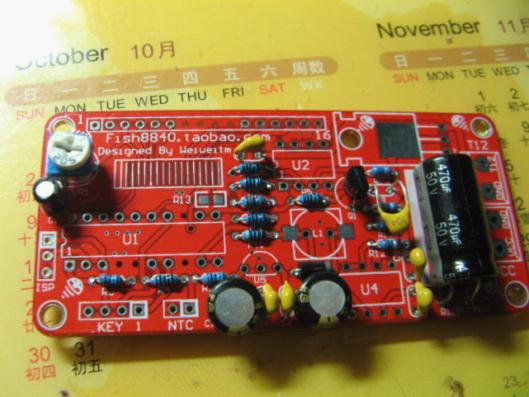

/gkimage/kr/bl/u4/krblu4.png

然后是电容。

/gkimage/4d/ya/ol/4dyaol.png

值得一提的是，这里由于把104和214搞错了，换回来的时候按不下去了，所以作出了这个高难度动作。

/gkimage/xg/4m/we/xg4mwe.png

给编码开关做跳线。

/gkimage/og/l9/8g/ogl98g.png

IC插、接线柱、电感、三极管等。

/gkimage/tp/mu/dj/tpmudj.png

最后把IC插上。

/gkimage/hu/cx/kt/hucxkt.png

板子背面。焊工不咋地吧。 3.2   装液晶屏

/gkimage/kc/92/h0/kc92h0.png

先把针放在上面。那传说中的液晶屏。我倒是第一次接触这家伙。

/gkimage/tl/9l/pp/tl9lpp.png

然后焊上。

/gkimage/y0/5n/3h/y05n3h.png

擦，蓝屏。。。

/gkimage/h5/bb/8y/h5bb8y.png

再一看，是那个电位器调到了极限所致的。那个电位器是调节屏幕对比度的。“23.2”之所以这样是因为他正在变化，刚好被我拍下了。

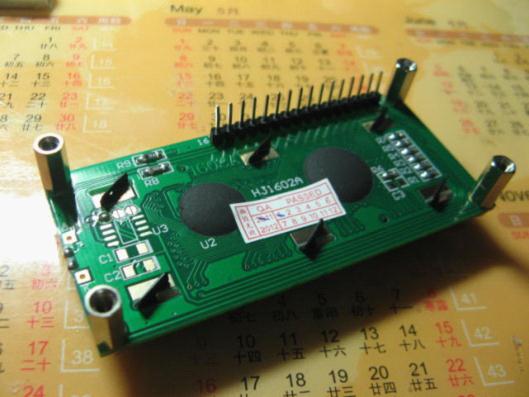

/gkimage/tm/fj/i2/tmfji2.png

液晶板背面。我打算这样安装（事实也必须这样）。

/gkimage/d6/fg/l2/d6fgl2.png

一开始我打算这样的（注意四角）。 4   制作外壳4.1   后面板

/gkimage/y4/s3/xy/y4s3xy.png

后面板：电源插头。先画出来范围，然后就割开。锯开后，当然还是要打磨的。此处略。

/gkimage/4o/jf/pq/4ojfpq.png

发生了个杯具——左边多出了一截。之前没注意到，遂把它锯掉。

/gkimage/t6/z2/vk/t6z2vk.png

合适了。参数我是按笔记本电源上面标的来写的。 4.2   暴力拆解笔记本电源

/gkimage/sc/b1/s8/scb1s8.png

电源输出端口是一个好地方。从这里开始破拆。

/gkimage/gr/0y/hv/gr0yhv.png

“哧啦~~~~~”没有预想的那么顺畅。里面看起来做工蛮不错的。

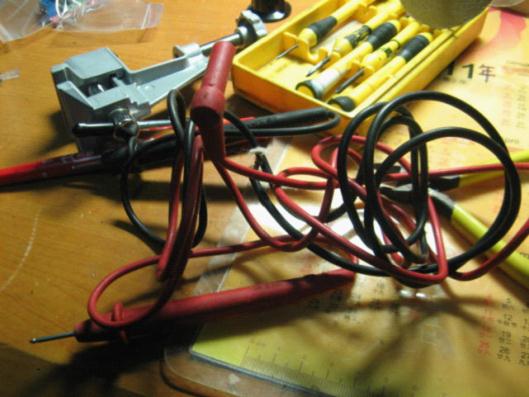

/gkimage/lf/p9/u7/lfp9u7.png

手上没有220V的电线，用报废的万用表线顶着先。

/gkimage/h4/lm/ir/h4lmir.png

焊好。套上套管。

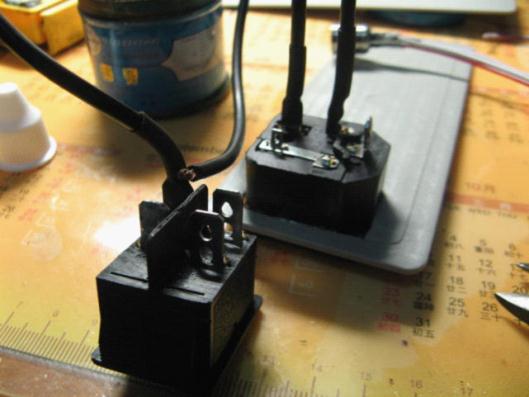

/gkimage/js/1y/yp/js1yyp.png

再焊上开关。

/gkimage/xu/u7/e9/xuu7e9.png

把220V~电源输入引到笔记本电源上。

/gkimage/01/sm/3w/01sm3w.png

电源输出线引到T12白光控制器上。

/gkimage/yg/q1/61/ygq161.png

飞线一大堆~~ 4.3   前面板

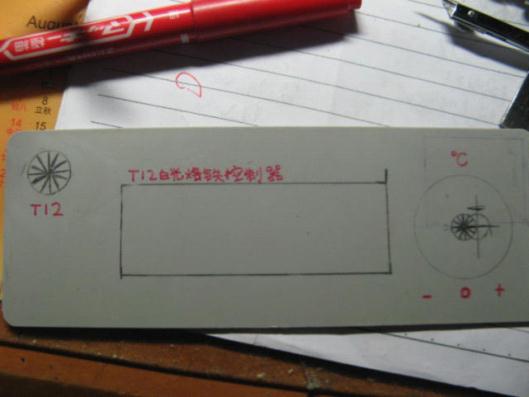

/gkimage/rf/7q/18/rf7q18.png

大概的样子出来鸟~~左边是编码开关的孔（由于圆规打滑，所以比较帅~）。右边是电源开关的位置，之所以这样，是因为原来那个设计装上旋钮之后，会导致面板装不进去，遂往左移了一点了。

/gkimage/yr/yl/3t/yryl3t.png

编码开关的孔。左边：犬牙交错。。。右边：干干净净！

/gkimage/b0/34/ni/b034ni.png

液晶屏的孔。

/gkimage/8p/87/wf/8p87wf.png

摆摆样子。还不错。

/gkimage/x0/ly/hc/x0lyhc.png

装T12的航空插头孔，悲催地发现，航空插座的线要拆了重新焊才可以装进孔里面。

/gkimage/f4/n0/wf/f4n0wf.png

又是一杯具……别跟我说你没看出来神马……

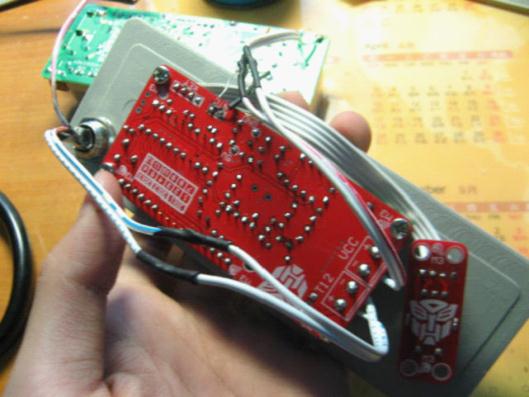

/gkimage/c7/k8/c3/c7k8c3.png

好了，前面板也做好了。 4.4   侧面板

/gkimage/hv/2d/p2/hv2dp2.png

画出电源开关的位子，锯下来。 4.5   总装

/gkimage/9x/ti/cy/9xticy.png

准备了。合上盖子之前最后留念一张~~~

/gkimage/00/sg/5z/00sg5z.png

上螺丝，合上盖子，大功告成！P.S.由于时间关系，我这次的制作被打断了N次，so你可以在制作过程里面看见太阳光——台灯——太阳光——台灯……初二啊，学习越来越烦，越来越难。。。唉。
4 g4 Z6 e1 X  ~$ ^  u& B 5   DIYer签到处 编辑:                        Greeny                果壳DIY站QQ群: 132647923 （加入时请报上你在果壳的个人主页地址，以防广告ID）
果壳DIY站微博: http://t.sina.com.cn/guokrdiy
0 P; E7 Q% [5 N投稿须知
