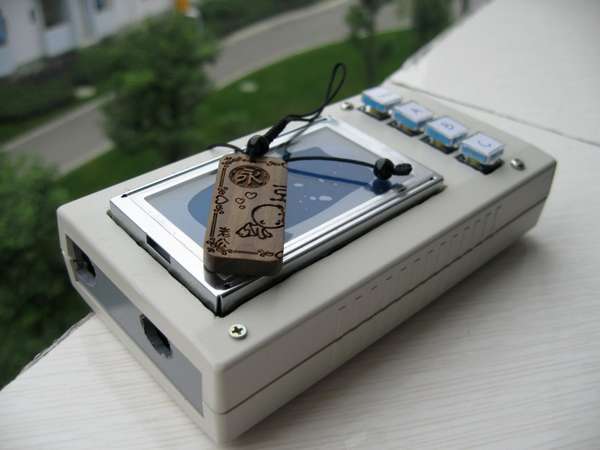

DIYer: WordMaker 制作时间: 1周 制作难度: ★★★★★ GEEK指数: ★★★★☆ 9月20日是我女朋友的生日。
: D' W1 g6 c3 u2008 暑假结束前一周回到学校，开始忙碌准备女朋友的生日礼物了，必须DIY，内容是用自己的专业知识打造一个唯一的为她而存在的个性的礼物。这个时候我大二结束了，接触电子设计已经有半年的时间了。礼物的内容我思考了很久：有趣，感人，值得纪念，同时又不能太“科技”了，那时候自己还是技术菜鸟。最后，因为是和她是异地恋，一个在北京一个在成都，所以我决定做一个能播放音乐的东西，在生日那天，用这个“音乐盒”她可以听到我的声音和祝福，最好还带有一个液晶屏，这样还可以做一些人机交互…于是乎…下文诞生了…
* Z+ C& z0 i0 F6 {/ B9 t双向电梯
3 Y. Z( f! F. _! D# Q3 Y* u1 工具和材料 2 器件选择 3 原理图设计 4 制作电路板 5 编写程序 6 制作外壳 7 安装 8 Diyer签到处 1 工具和材料
/gkimage/nv/qk/wc/nvqkwc.png

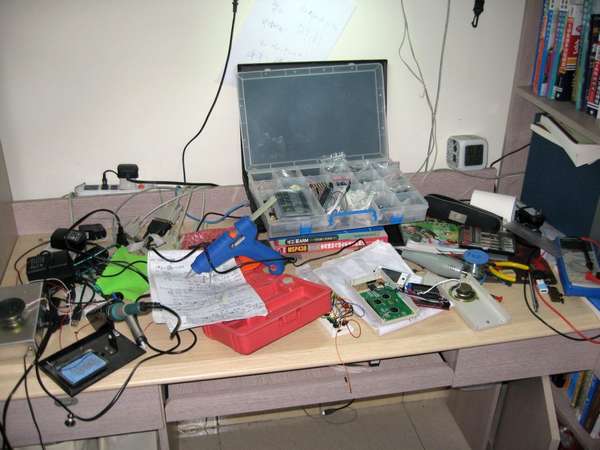

● 电脑（用来设计图纸和PCB）● 电烙铁（用来固定电路板和接口线路）● 热熔胶枪● 钻孔机○ 一个铅笔盒那么大的小盒子○ ISD1760音乐IC○ 8051单片机○ 12864液晶○ 几个按键（可以在软件上做一些答题交互环节…）○ 一个麦克风（可以录音）○ 一个喇叭（可以播放我亲自唱的生日快乐歌，还有祝福的话语）○ 220vAC转5vDC的变压器（最好是800mA以上） 2 器件选择
/gkimage/sz/fu/ri/szfuri.png

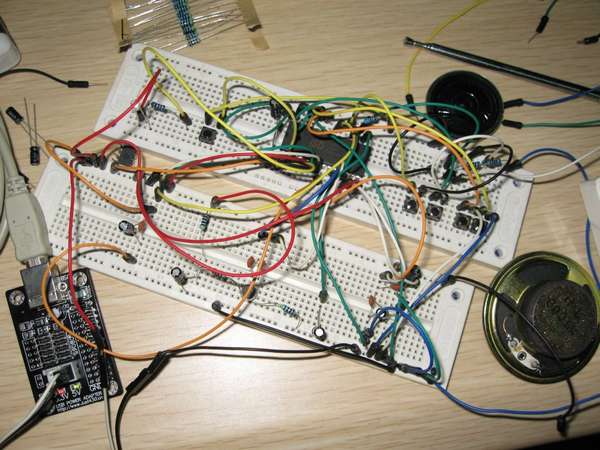

● 根据功能，肯定要有一个嵌入式处理器，软件上只需要做一个液晶驱动程序，按键检测程序，交互答题、动态显示程序，语音芯片的驱动和控制程序，总的来说对于CPU的要求是非常低的，所以最常用的8051单片机就可以胜任了！音乐IC选择了ISD1760，可以录音60s.屏幕选择采用市场上最常见的12864液晶，这种液晶的驱动代码，在之前买的开发板上都带有，在这里就省去了编写驱动的麻烦。● 电路设计上，没有使用过的是音乐录音IC，网上查了下，选择了简单易用，且封装是DIP的ISD1760，为了验证可行性，直接去市场把ISD1760买了回来在面包板上做实验，如下图所示。实验成功后，确认了电路上的一些参数信息。可以做图了！ 3 原理图设计
/gkimage/ot/k3/mr/otk3mr.png

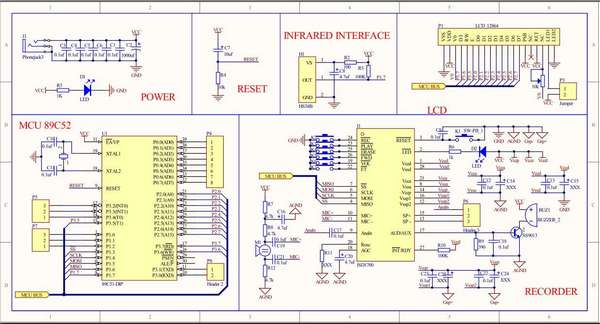

● 这里就不多叙述了，原理图和实物的区别是按键模块，最开始是打算用遥控器的，后来买不到合适的遥控器就放弃了。 4 制作电路板
/gkimage/xf/bd/21/xfbd21.png

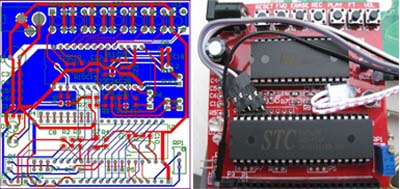

● 首先要根据原理图设计PCB布线图，我把我的布线图放在这里给大家做一个参考，使用的软件是PROTEL2004。板子回来后焊接好如图右。 5 编写程序
/gkimage/9r/os/ep/9rosep.png

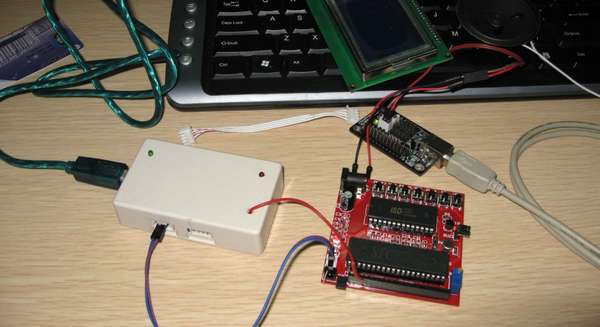

● 具体的请参考ISD1760的datasheet和8051单片机的相关资料。这款低端的单片机不带有硬件SPI，而和ISD1760通信需要SPI接口，所以需要软件模拟一个SPI通信协议了，也不麻烦，最后就是将所有功能联系起来。● STC的单片机用串口就可以下载，这点事很方便的，我采用了一个USB转串口设备。● 开机液晶显示：xx 生日快乐！
) P: G7 \3 a! l惊喜吗？呵呵，祝你…& m2 s4 O3 ]: A: Q7 w- ~6 }
我给你唱首歌吧…+ V: Q. m1 Q- F: |
播放音乐“我亲自唱的生日快乐歌” J, D3 S+ |' H& F, N! i& l& Q
………… /gkimage/i8/4m/ff/i84mff.png

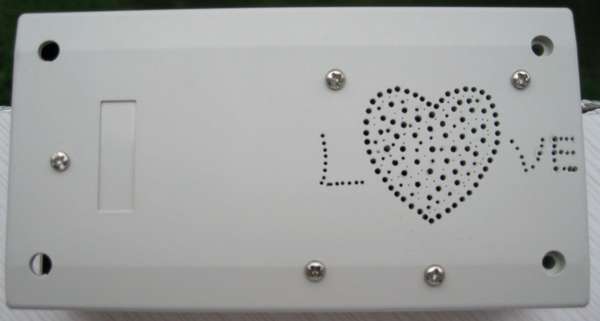

● 先来展示一下音乐盒背面的用来透声音的洞洞~● 外壳的要求是能够将电路板放进去，液晶屏剧中右边还能够放下4个竖排的按键，拿着板子和液晶去市场跑了一圈，买了两个小盒子。回来就开始了夜以继日的打洞工作，我需要钻一个5cm x 4cm左右的窗口，用来让液晶屏露出来，还需要一个全是洞洞的地方来让喇叭声音放出来，再就需要按键的窗口和一些固定孔了，用来安装电路板。● 我还清楚地记得那短时间一个人在走廊尽头里打洞的场景…还有几天就到20号了，我必须要在她生日前完工，我们学校晚上11点就熄灯，而走廊尽头的公用厕所那里有一个插座是有电的！我就把打洞机拿过去开始工作，正面的那个液晶屏幕的5cm x 4cm左右的窗口是用无数个洞洞打出来的，还有背面这个love，一边打洞，一边想她，她一定喜欢的，动力哇哇的！“嗨，你在厕所这里站着干吗”3 V4 F1 ?- @- m, S5 K' \
“打洞！”4 Q1 x% I4 o% z/ E
…( R2 K- O, C* }5 k
”还在打洞啊？”
% M9 ]1 Z' h+ b, R$ c ]! A0 D…
) L1 f# D9 n5 S3 i3 b6 u @”还没有打完洞啊”* v1 ^6 n7 v1 r0 I
…
7 安装
/gkimage/gu/ng/w6/gungw6.png

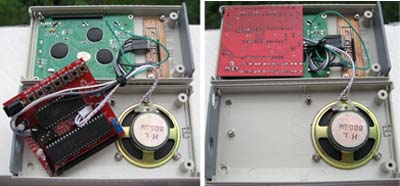

● 液晶在2个斜对角方向用螺丝钉固定。● 按键的洞洞板，用2个螺丝钉对角方向固定。● 喇叭是在圆周每隔120°的位置上放一个螺丝钉固定住。● 主板不需要固定，因为和液晶间接口是并行的，有10多个针插起来，比较牢靠。● 最后在连接线处都用热熔胶枪粘合固定。
/gkimage/j1/zg/j4/j1zgj4.png

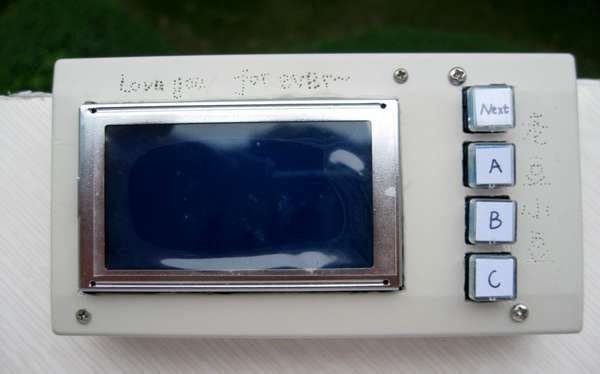

● 还可以在正面打一些小孔，如love you…之类的呵呵
/gkimage/tj/ix/72/tjix72.png

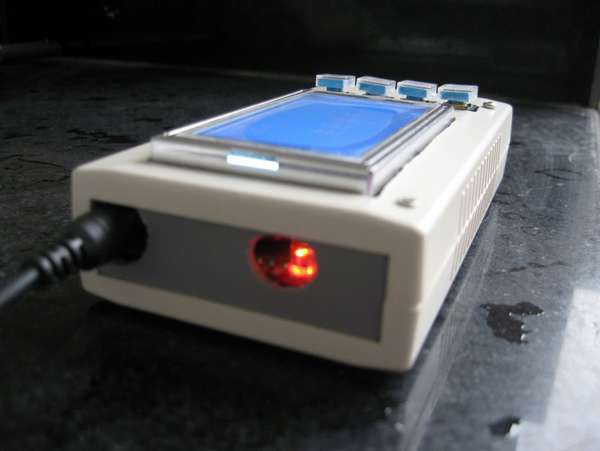

● 最后到市场上买一个220vAC转5vDC的变压器，800ma以上电流比较好。
/gkimage/0u/rr/91/0urr91.png

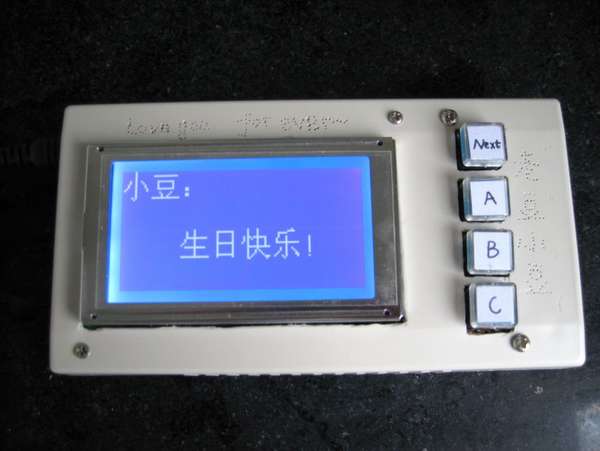

● 祝天下有情人终成眷属！● DIY快乐！ 8 Diyer签到处虽然这个项目需要一定的电子设计知识才能制作，可能普通围观群众不一定做的出来...不过WordMaker童鞋为我们提供了一个很好的思路，恋爱中的同学们赶快开动脑筋，为你的Ta亲手DIY一件只属于你们的神秘礼物吧！
