DIYer:rachel制作时间:1~2小时制作难度:★☆☆☆☆GEEK指数:★★★★☆本文将告诉你我是如何将一副蓝牙耳麦拆开来，然后将它缝入一只手套之中的，这样我就能只要把手举到耳边就能够通电话了，而表面上看我仿佛是在假装打电话一样！但我其实真的在打电话哦！是的，我这么做有点傻，不过你试试看就知道有多好玩儿了……% \/ M* x0 f6 o- Y4 k" ]& L& u w: G
双向电梯' t1 ^! Q+ h, i7 w/ t* d
1 工具和材料2 拆解耳麦3 延长零件的活动范围4 缝入电路板5 缝入扬声器和话筒6 延展并缝合按钮7 充电8 DIYer签到处
6 K+ R5 S. A* a% R2 s7 a+ ?1 工具和材料● 手套● 扬声器● 充电插头○ 烙铁○ 剪刀○ 针线○ 钢丝钳5 W" `, f- ^' ^+ ^( T
2 拆解耳麦

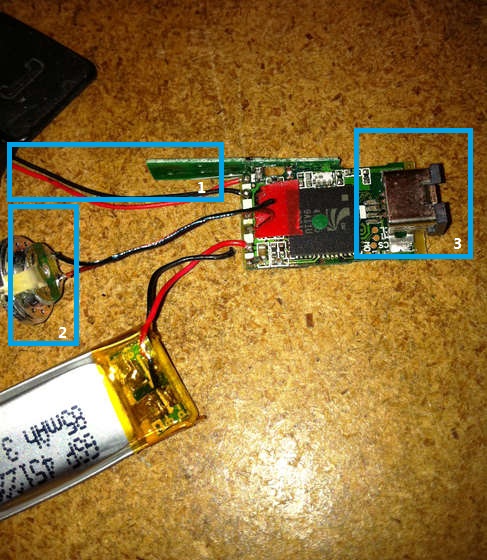

/gkimage/iw/rh/jm/iwrhjm.png
1.扬声器的线路
0 X- d4 l( M5 l, @1 F+ _( P* R2.扬声器 L2 c4 J& u$ g+ W2 X9 r
3.充电插头
8 x1 ?$ G: {* ^) Z● 我没有在把耳麦大卸八块挖出内脏之前给它留下任何遗像，这真是太遗憾了。不过耳麦其实只是咬合型的封装，我只需用小刀的刀刃插入侧面的拼合部位轻轻一转，就能将它轻易撬开。我所需要的是主电路板，这样我就能够访问哪些我要延长出去的组件了：1.按钮2.扬声器3.话筒4.充电插头● 在照片中，按钮位于电路板的另一层，所以你看不到它。9 g0 j6 O$ l$ O6 K+ O
3 延长零件的活动范围

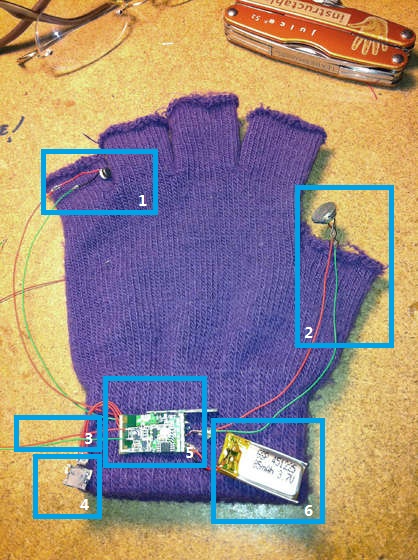

/gkimage/tp/3y/x2/tp3yx2.png
1.话筒
2 w; L7 h) _! F3 l2.扬声器" t, H0 v1 X1 ]$ q& @
3.按钮导线（真正的按钮还没有安装上去）5 q0 {' \5 r$ o8 w" r+ Y/ G
4.充电端口
$ N1 m! W% H0 Q% U6 a1 ]5.电路板3 c+ e; v4 H3 F4 @% Y8 \8 o
6.电池
. f( F& H2 t- Q9 F/ K7 Y# R" ]4 D● 我在下一步中将会把需要连接到手套上不同位置的元件的导线加长。扬声器和话筒上已经连有导线了，因此我只需简单地再拼接几根导线上去就行了。我必须把按钮和充电插头从电路板上去焊，这样才能给它们连上导线。我手头有个很不错的显微镜，这让我去焊和重新焊接时操作更加方便了。而且，在显微镜下观察电路板实在太酷了！如果你有机会这么做的话，我可是强烈推荐哦。● 接着我把零件布置在手套上，斟酌该如何才能将它们摆放得最合理。我想把扬声器装在拇指上，而话筒则位于小指上。对于电池、电路板和充电器，我决定把它们放在手腕的后面，因为我觉得在那里的话最不容易造成什么妨碍。我想把按钮放在手掌心的位置，这样我就能够在把手指弯曲成打电话的姿势时按到按钮了。4 缝入电路板
/gkimage/67/tn/bp/67tnbp.png

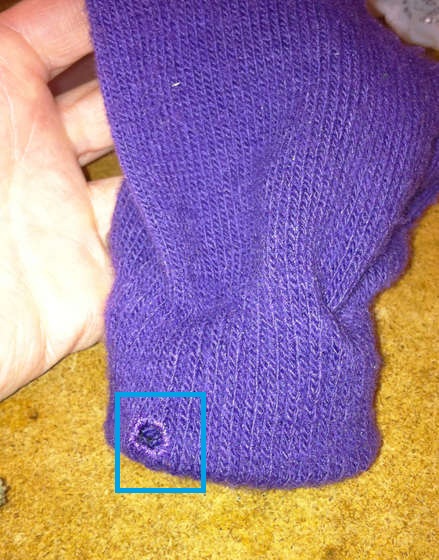

供电源充电器进入的孔2 v. S' _, u) D; h- F0 p
j) n0 x% u3 D/ o9 o
/gkimage/c7/mi/60/c7mi60.png

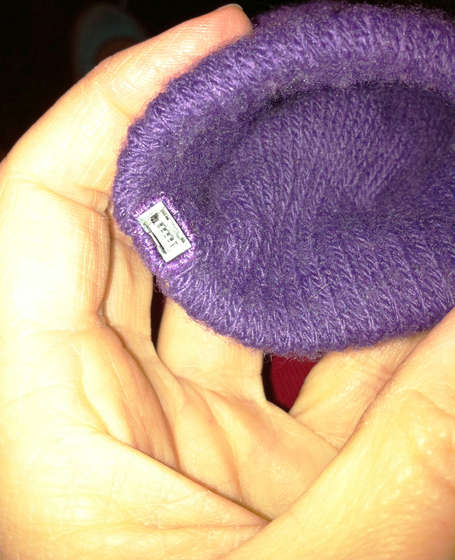

● 我小心翼翼地把手套背面的缝合线适当剪断，直到剪出一个足够大的洞，可以把电路板和电池塞进去。我在缝合边上剪出了一个供电池充电器通过的小洞，然后用镶边的针脚手工将洞的边缘缝合起来。我是凭感觉布置的，让导线随意排布，然后用许多针脚在充电器的周围把它缝合了起来。电路板和电池实际上很容易被编制纤维钩住，所以不需要把它们缝住（这一点对我来说相当幸运，因为后来我不得不把它们拿出来，修复了一个焊坏了的结合点）。
/gkimage/v7/a5/ll/v7a5ll.png
( g$ Y4 q3 W& S: h5 Q5 缝入扬声器和话筒
/gkimage/38/zi/8k/38zi8k.png

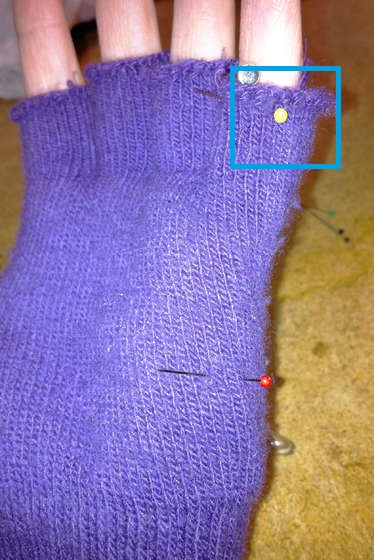

用针把话筒别在小指上! U+ Z. S. ^* m+ n4 v6 s" P+ m! E
* U: _" M! t7 ]# U% |+ U# R/ h# J

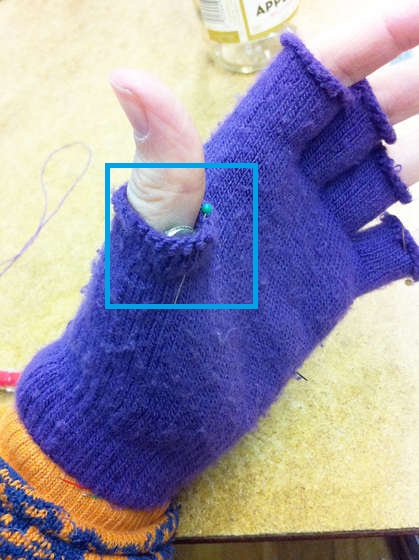

/gkimage/nt/x5/qg/ntx5qg.png
扬声器别在拇指上
% ?% O' y p: d$ z3 R, y2 b, K
( T' T. S3 _# z
/gkimage/hq/me/on/hqmeon.png

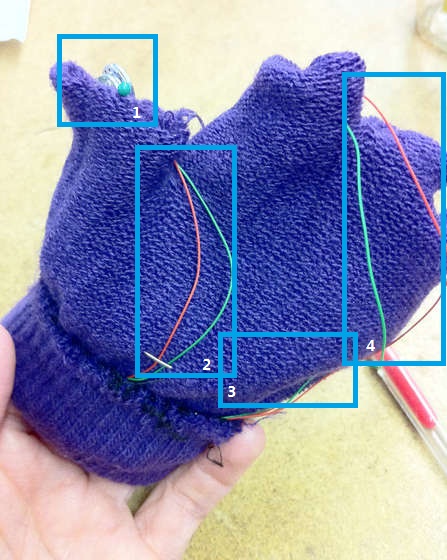

1.扬声器（拇指）5 x+ l2 f2 k5 U
2.扬声器的导线从藏入电路板的缝合边处穿过! T+ B* Y% v2 \, d8 F9 g, B0 i
3.话筒的导线' `/ K* b+ W4 C% Q) \; i
4.这些实际上是按钮的导线，我暂时还不需要处理它们。
8 D+ Z9 d2 i( t& ~ A! s- ^; G
/gkimage/n6/p0/n2/n6p0n2.png

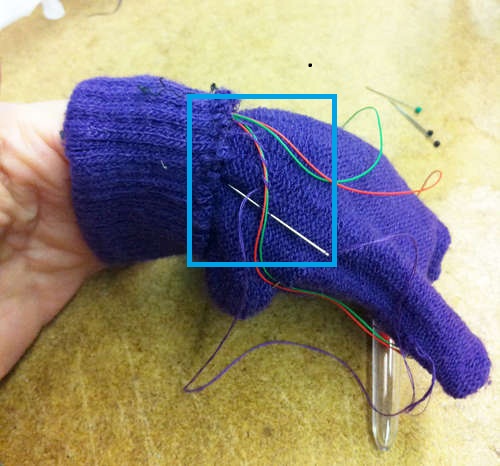

● 我缝的针脚有点向后倾斜，让整体看起来很有点锯齿状的风格。这样可以让它拥有更好的弹性和伸展性。
/gkimage/jn/wo/7b/jnwo7b.png

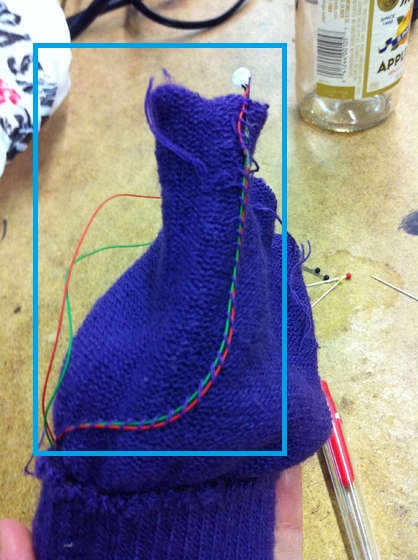

完全缝入的话筒
" |- z; g# c% q. b# @- L) e● 我把扬声器和话筒的导线铺展开，直接把元件塞入手套指部的洞里面的相应位置。我戴上手套，然后从外部把它们用针别住，包括那些连回电路板的导线。● 接着我极其小心地把手套里外翻了过来，然后用比较松散的针脚把导线缝住。你需要给这些针脚留一些弹性空间，让它们既不会显露在外，也不会在你穿上手套时拽到。
! V D4 Y2 c; a: a% G6 延展并缝合按钮

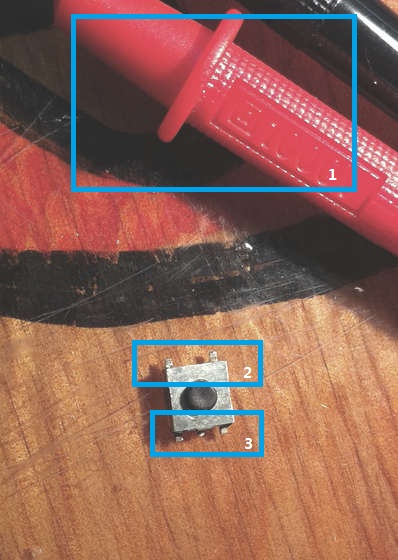

/gkimage/8f/jq/f8/8fjqf8.png
1.多用表的一部分
. P+ Y- n3 ]/ q$ p% A# p2.当按下按钮时，这两只脚会通上电。
D) i0 x: r. D& i3 N4 t3.这一侧对应的脚也会通电……我不太清楚中间这只脚有什么用。我只能用多用表对按钮进行连接测试。当我捏着表笔接触不同的按钮引脚组合时，我请别人帮我按动按钮进行测试。+ Z4 S# d8 k3 j5 d+ a$ J2 ?
● 按钮要稍微复杂一些，因为我无法采用耳机的按钮，而它是集成在电路板上的，所以我必须把它拆掉才能使用它下面的端子。● 我找到了一个从某个废弃的设备中回收利用的按钮，不过如果你手头没有什么废弃设备的话，也可以轻松从电子设备供应商处买到小型瞬时按钮。+ F" D3 u O U* n/ @. {
/gkimage/5o/wd/ne/5owdne.png
● 这样的长度大概就够按钮导线使用了，它要从手套背面电路板所在的位置绕到手掌部位。

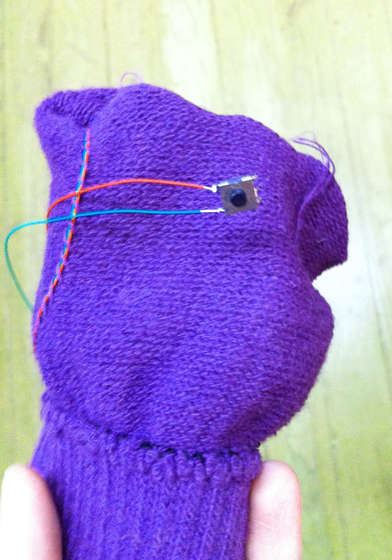

/gkimage/yp/sv/vd/ypsvvd.png
● 我在电路板上的各个按钮端子处焊上导线，而每根导线的另一端则焊接在按钮的各个引脚上。. s K* s5 t' o5 ]5 C" [

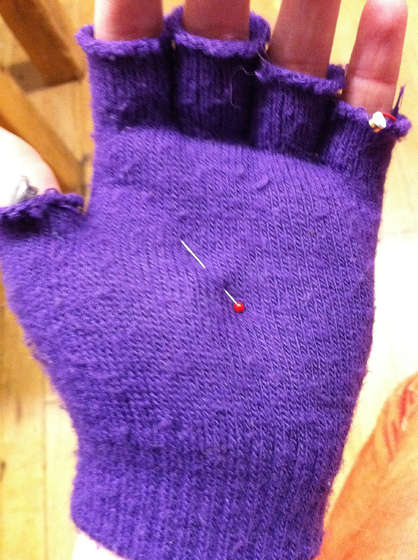

/gkimage/ae/je/y2/aejey2.png
● 我用多用表的电阻档检查，确定该如何连接导线——当按钮弹起时，我发现只有两个引脚是相互断开的，而按钮按下之后它们就连通了。
/ s! Z7 r1 h6 y$ n' D

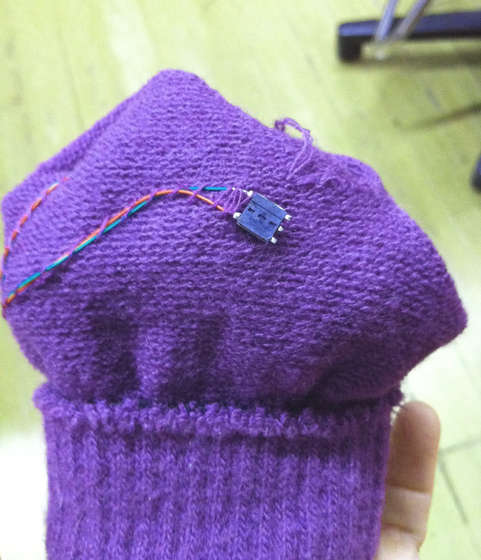

/gkimage/1b/78/m2/1b78m2.png
● 当我把按钮焊接完毕之后，我就简单地把它像扬声器和话筒那样缝合到位了。我把按钮放置在手掌中央，我可以用中指轻松按到那个位置。
D$ E8 p" ~6 V% Y: ]8 G9 X L/ \7 充电
/gkimage/dx/qe/dl/dxqedl.png

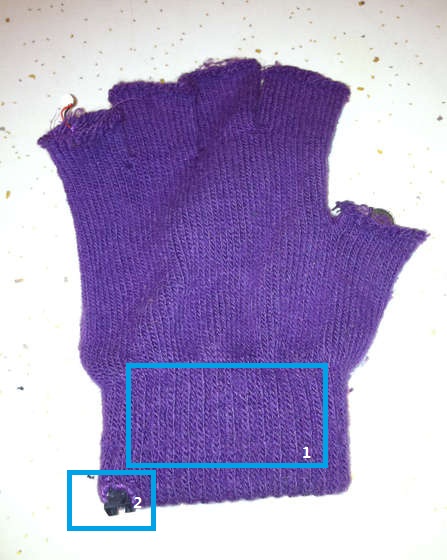

1.电路板和电池就在这下面，基本上看不见了$ u) \" }$ C6 g8 g
2.充电插头（这张照片中它有些脱落了，我不得不重新把它缝好)
( @5 L6 B6 i5 R' u# A●如果电池电量可能不足了的话，那么就插上充电电缆，然后你就可以戴上手套，按下按钮，开始通话了！或者，你懂的，耳麦能做什么，这只手套也能做什么。5 @' I$ d: D8 @( h# z- |( p) ~, j
