DIY快门线:单反不再穷三代

龙000

/gkimage/o1/cn/i4/o1cni4.png

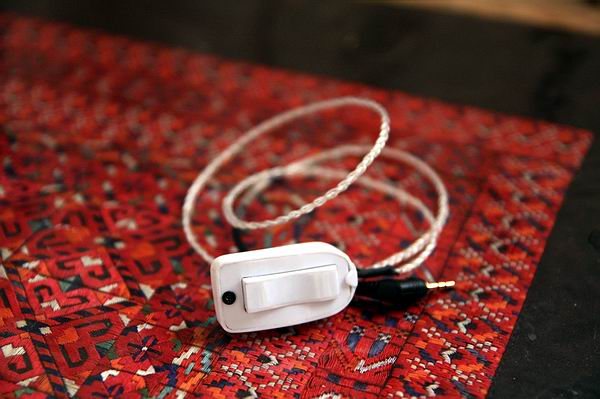

DIYer:                        13102                制作时间:                        3小时                制作难度:                        ★★☆☆☆                GEEK指数:                        ★★★☆☆                已经越来越普及的单反相机，不外乎佳能和尼康。手头是一台佳能单反，为了更好的获得成像质量和机身稳定，快门线是必不可少的。市售的快门线价格都在100以上，不过能省就省，自己动手丰衣足食，这点难不倒Geek们。
双向电梯
1   工具和材料        2   选择合适接头        3   刻电路板，上按钮        4   制作外壳        5   连接信号线        6   DIYer签到处 1   工具和材料● 美工刀或者雕刻刀● 模型胶水● 35w或者50w的电烙铁● 热熔胶● 锉刀● 手钻或者电钻● 锯子一把○ 覆铜板一块○ 轻触按钮2颗○ 3mm热缩管○ 银信号线○ pvc板 2   选择合适接头

/gkimage/br/7i/y7/br7iy7.png

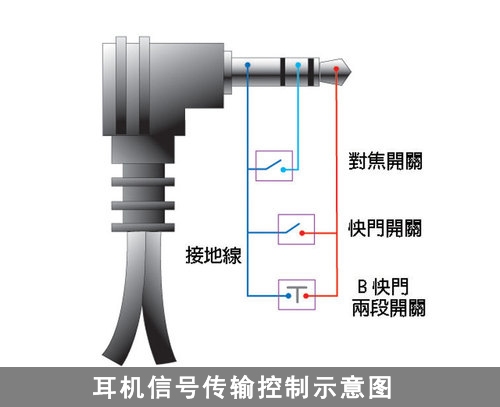

网上找了些资料，了解了接口定义。        这里要注意，这可不是我们听mp3的标准3.5寸插头，而是2.5寸的，小一号的。很多手机的耳机都是这种小插头，可以去找找哦。要不就去市场里买一个2.5转3.5的转换线也行，我们只要用这个头。 3   刻电路板，上按钮

/gkimage/w9/s8/x7/w9s8x7.png

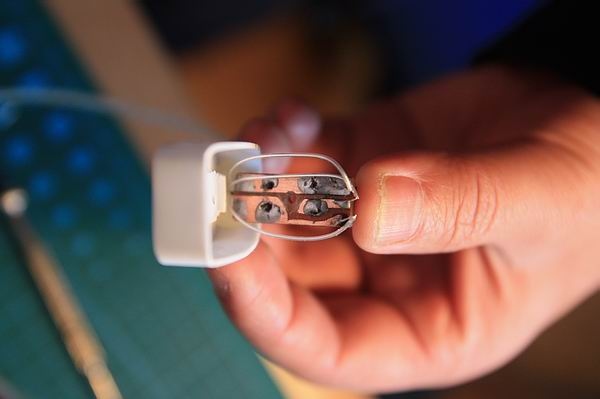

根据按钮大小用锯子锯下一块覆铜板，然后用雕刻刀刻出电路。

/gkimage/m5/3g/zt/m53gzt.png

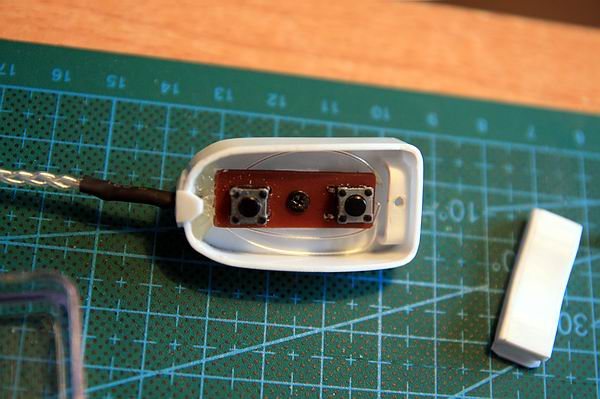

根据上面提供的插座接口链接两个按钮，上边的那条是两个按钮的公共连接线，当中是第二个按钮的连接线，最下方是第一个按钮。焊接好后用银导线引出。        板子当中用钻头钻个洞，然后用螺丝钉穿过。 4   制作外壳

/gkimage/7r/ag/rd/7ragrd.png

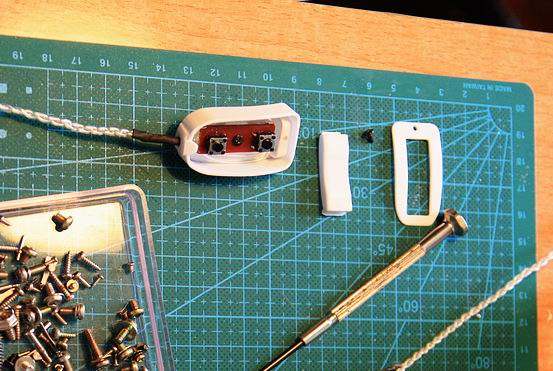

整个按钮分为：底壳、按钮，上盖板，信号线以及2.5寸插头。

/gkimage/41/e4/d7/41e4d7.png

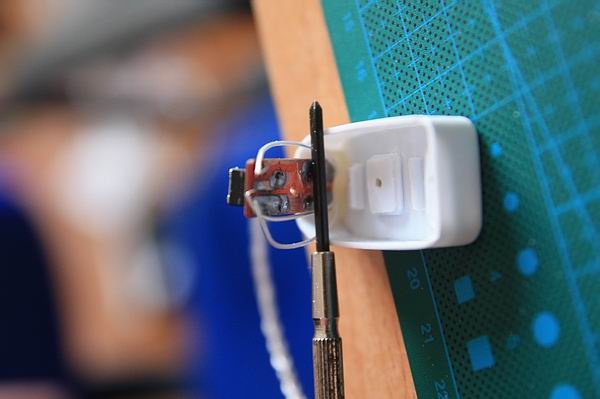

在底壳上粘贴两块pvc板增加厚度用于固定螺丝。覆铜板用螺丝固定在底壳上。

/gkimage/tl/1j/gg/tl1jgg.png

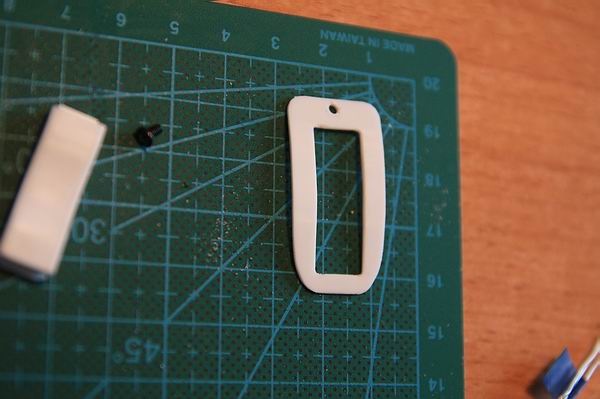

这个是上盖板。那个洞是盖板固定在底壳上的，也是拧螺丝的，有点弧度，符合人体工程学。

/gkimage/y0/zk/so/y0zkso.png

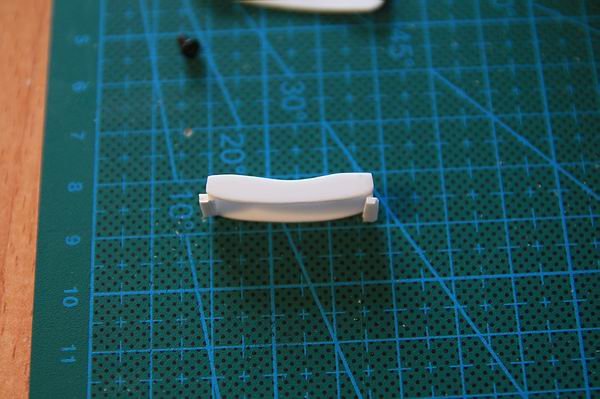

按钮当中要做成弧形的，这样才符合人体工程学~看到两边的下方突出的部分了吗，这个是为了能够卡在上盖板限位用的。这个按钮中间是空的，正好盖在覆铜板的按钮上。 5   连接信号线

/gkimage/wr/a5/o9/wra5o9.png

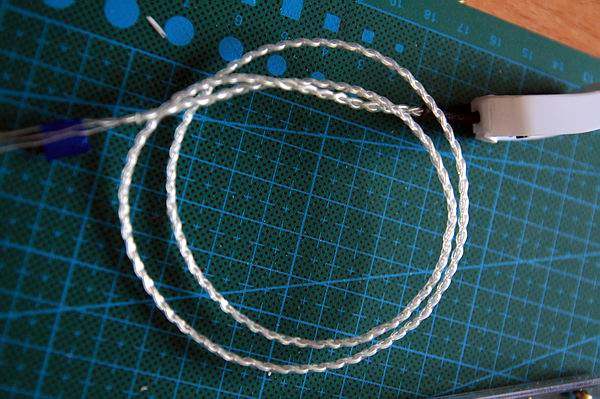

上三股银线编织的银信号线，，然后用透明热缩管包裹。线的另一头连接2.5插头。连接覆铜板公共连接线的那股连连接到2.5插头，用深蓝色标出的一端，另外两根连接插头的其余接头。        好了，现在插上相机的快门线插孔，按着按钮试试，一个是对焦一个是快门。

/gkimage/7t/n7/wu/7tn7wu.png

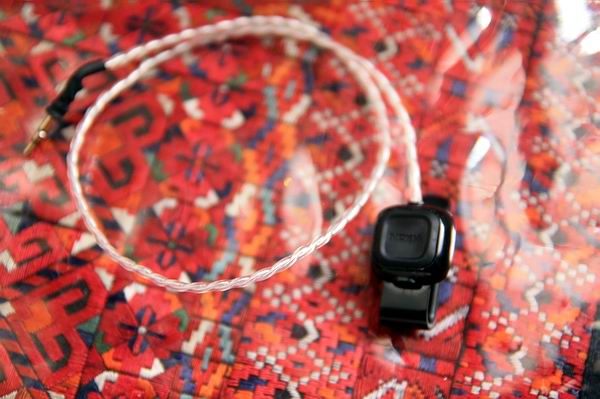

另外，用手机的耳机话筒线的那个小按钮可以当外壳，焊下里面的话筒，两端分别链接到2.5插头的快门连接端，直接连接快门。        手头上正好有个诺基亚的话筒耳机线。 6   DIYer签到处编辑:                        Greeny                果壳DIY站QQ群: 132647923 （加入时请报上你在果壳的个人主页地址，以防广告ID）
