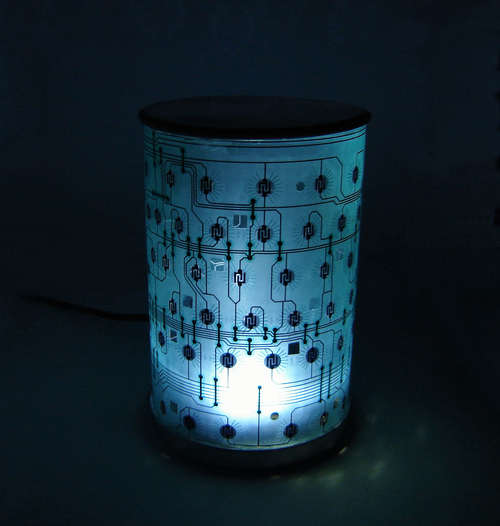

DIYer:ChrysN制作时间:3小时制作难度:★★☆☆☆GEEK指数:★★★☆☆我身边躺着个超旧的键盘，计划用它来制作一个“键盘日历”。但在将它拆开后，我发现里面的电路软板蓝绿相间煞是好看~于是我改主意了：将它做成一个美丽的灯罩吧。
/gkimage/3b/ks/b3/3bksb3.png

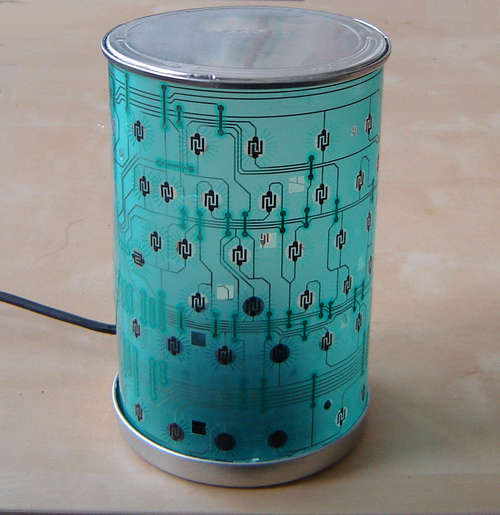

我使用一个冰球形 LED 小灯作为光源，并将它连在一根 USB 电缆上，这样我就能将它放在我的电脑旁边了。透过灯罩射出的光线并不是很亮，不过却很有情调哦~双向电梯& z4 ~! \2 t5 t& g. J, m" h& n
1 工具和材料2 测量并裁剪电路软板3 贴胶带4 制备灯泡5 开设电缆孔6 粘合上下两部分7 DIYer签到处
+ N+ A8 m6 e9 f. y5 w7 b5 B3 N1 工具和材料● 胶水● 透明封装胶带● 打孔器● 螺丝起子7 A3 ?2 q; q; X# C
/gkimage/b3/y0/sm/b3y0sm.png

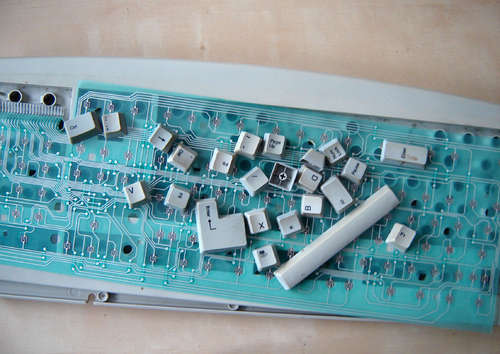

○ 老旧或不需要了的键盘7 @ ?4 E; J$ n4 X; W! L
/gkimage/3t/m0/uc/3tm0uc.png

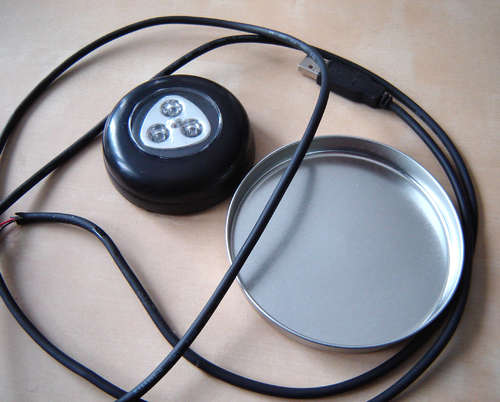

○ 灯（我用的是连在 USB 上的一个冰球形 LED 小灯）
+ E. Z) z* u- e, |8 ]; h2 Z
/gkimage/dh/wn/m1/dhwnm1.png

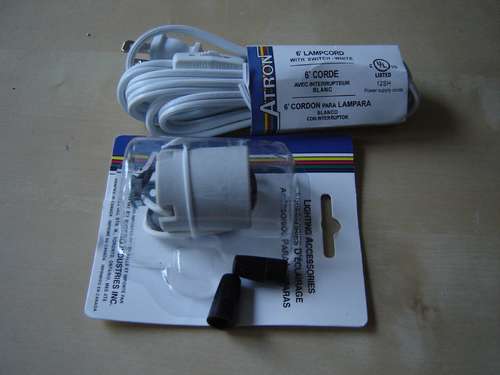

○电源线
( {0 j' `2 @. Z4 }
/gkimage/by/5g/x3/by5gx3.png
○ 金属罐头
3 j. D" C4 x) `2 测量并裁剪电路软板
/gkimage/po/eg/vp/poegvp.png

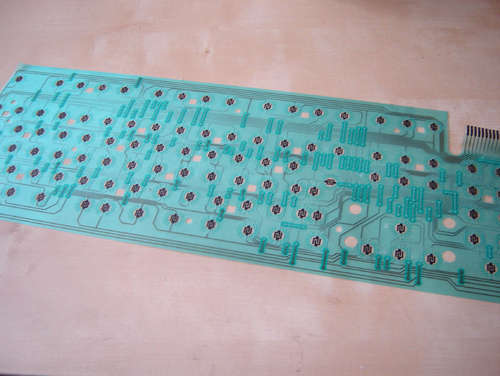

● 拆开键盘，把电路软板拿出来。将软板卷成圆柱状，试着套进底座中。1 R9 m: u% t4 {3 r6 y- n- Q
/gkimage/nq/wi/c6/nqwic6.png

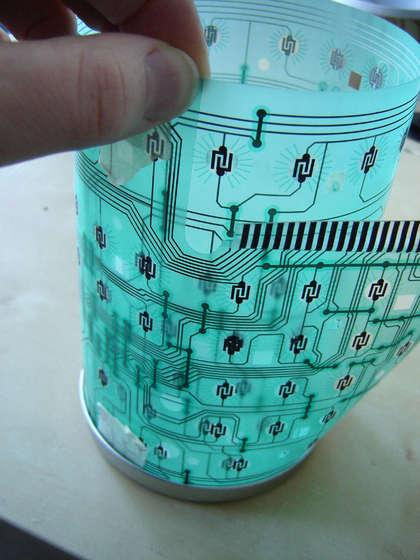

● 试着将它套进当作底座的材料中。● 在软板开始重叠的位置做个标记。
, g8 u C/ j5 Q0 o
/gkimage/dz/ej/lq/dzejlq.png

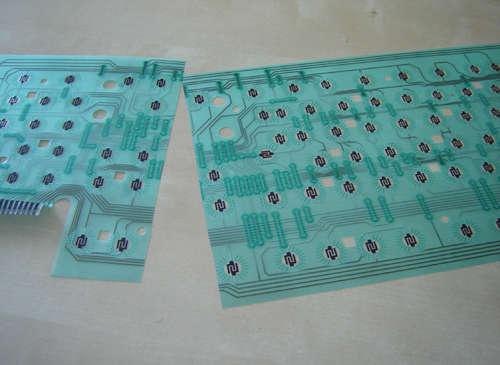

● 切除多余的部分。● 键盘电路软板的外形多种多样，因此很遗憾，没有办法能够确定你的电路软板制作出来的效果是否跟这些一样好看。
7 H$ g( Q/ a; Y- G, X7 o3 贴胶带
/gkimage/je/yl/1b/jeyl1b.png

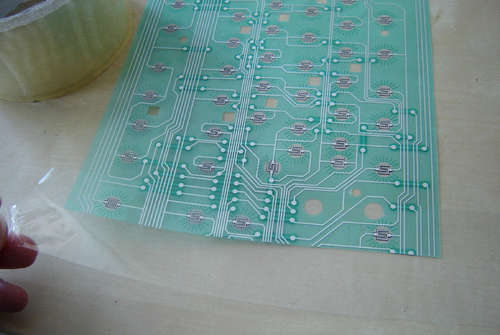

● 在软板的一侧边缘贴上一条透明封装胶带，一半贴住，一半留在外面。) @2 k5 O/ m" u/ z; l
/gkimage/wj/kb/di/wjkbdi.png

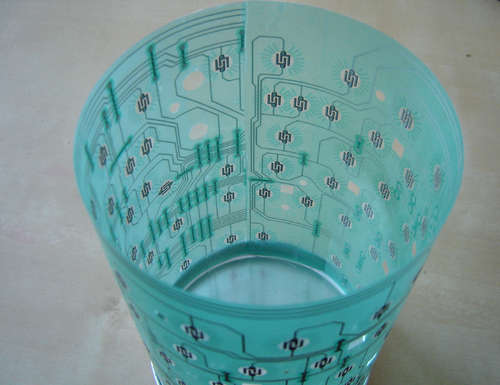

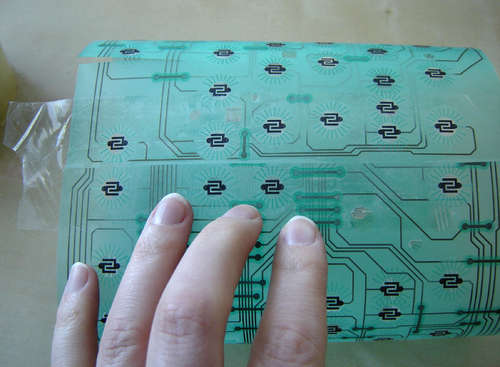

● 将软板卷成圆柱状，再把边缘贴起来。● 将多余的胶带沿着边缘往里折，或者干脆剪掉。
, e. F% ^* I% `1 z- ~" N! j9 x
/gkimage/p0/ap/0f/p0ap0f.png
3 s" m9 F2 |2 D+ h% v" b4 s8 [% I( g3 M
4 制备灯泡
/gkimage/68/4q/cs/684qcs.png

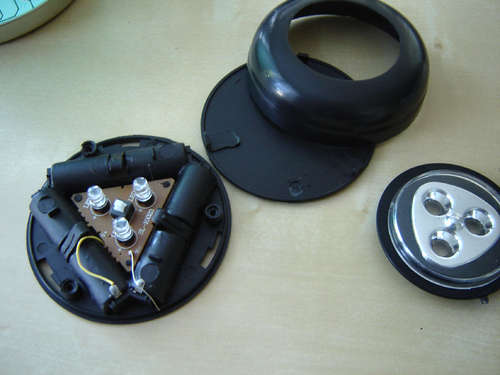

● 我用一个冰球形 LED 小灯作为光源，通过一根 USB 电缆由我的电脑来对它供电。如果你之前从来没有制作过 USB 小灯，那么你只要把 USB 电缆不是连在电脑上的那一端剥开来就行了。你会看到里面有四根导线，不用去管白线和绿线（你可以干脆把它们剪掉），只需知道红线是正极，黑线是负极即可。● 这是拆开后的冰球形小灯$ ^: l/ J9 ] W0 A. W2 {
/gkimage/g9/my/rk/g9myrk.png

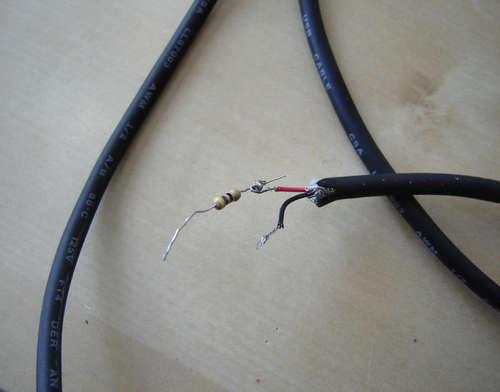

● 这是切掉了白线和绿线的 USB 电缆。在正极导线上连着一个电阻。
0 ^. s$ r$ b+ f% w; j8 d6 L+ O
/gkimage/0v/p1/l3/0vp1l3.png

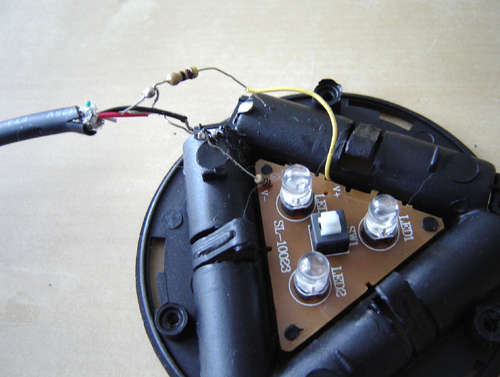

● 由于电缆提供的电压为 5V，而我的冰球形小灯的工作电压为 3V，所以需要加上一个电阻。● 将正极（红色）导线连在电阻上，然后把电阻连在灯泡的正极结点上，接着把负极（黑色）导线连在负极结点上。● 这样灯泡就应该能够正常工作了。" O' y B) K, ]) ]# N' u) Q- k
/gkimage/r0/a6/7x/r0a67x.png

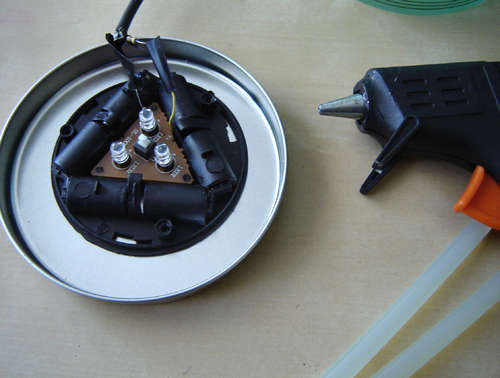

● 将冰球形小灯用胶水粘在底座上。: B' m( }8 f9 u+ p$ Y0 T
5 开设电缆孔
/gkimage/cg/9u/ac/cg9uac.png

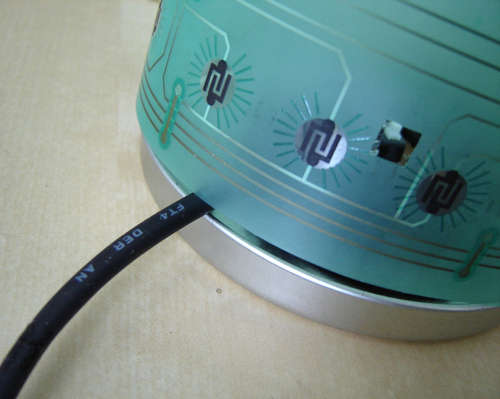

● 我们需要在灯罩上钻一个孔，让电缆能够伸出来。● 先决定好在哪里开设电缆孔。! [, L6 B5 w' ^
/gkimage/ry/ds/ih/rydsih.png

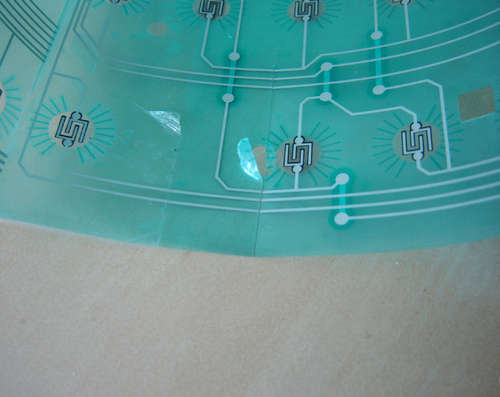

● 拿出打孔器，在圆柱状的电路软板的底部边缘稍高些的地方打一个孔，然后从这个孔中划一道小口子，直到底部。
+ H: v$ U; Q U% A2 B
/gkimage/7l/xd/9s/7lxd9s.png

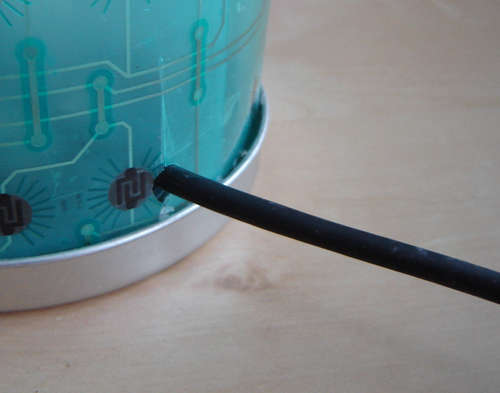

● 从孔中向软板的边缘划开一道口子，好让电缆能够通过它滑入并安置在孔中。# {9 B5 x+ Y- }* z* g& Q7 U
. ?; j, W( [7 C
6 粘合上下两部分
/gkimage/2x/yw/kn/2xywkn.png

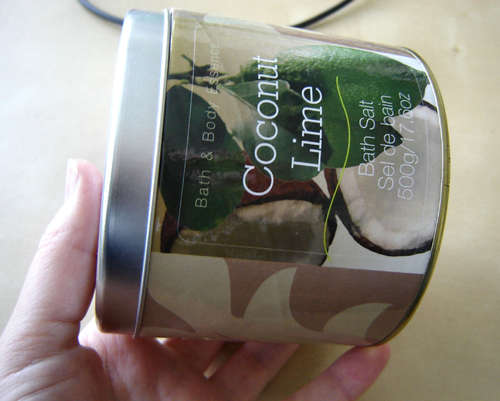

● 我使用的是一个浴盐罐头的金属盖子和底盘。2 W g: N$ w) n$ `% e o; M, o
/gkimage/an/86/9e/an869e.png

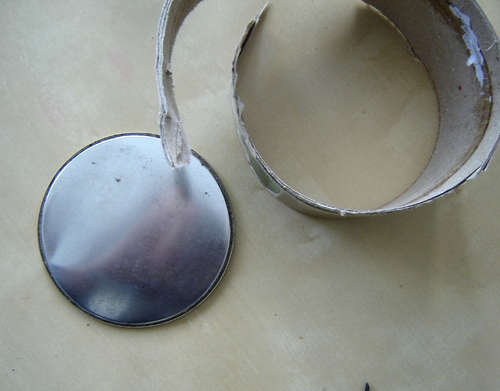

● 我用盖子做底座，因为它有一圈很漂亮的翘边。● 用浴盐的金属底盘作灯盖。（有点本末倒置的感觉吧~）
8 a) v: | U1 a) |
/gkimage/ez/cd/3u/ezcd3u.png

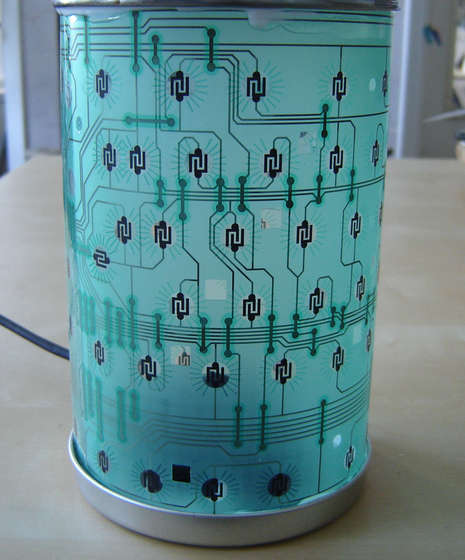

● 当圆柱状的电路软板和光源都准备就绪以后，只需将它们组装起来，并把底部和顶部粘在一起就大功告成了。! U+ Y6 c* `2 O; K3 |: ?" Q Z: b8 c
