DIYer:KaptinScarlet制作时间:1.5-2小时制作难度:★★★☆☆GEEK指数:★★★★☆如果你是蝙蝠侠迷，从前看过《蝙蝠侠：侠影之谜》，现在又看了《暗夜骑士》，只要跟着这篇教程制作，你就能在你的卧室、客厅和办公室的墙壁上投射出最最Cool的蝙蝠形阴影了。
/ K: L( t+ D3 f5 e

/gkimage/jo/qg/2g/joqg2g.png

只要你有最基础的制作技巧，这一制作过程可是简单得不行了，而即使你从未接触过电子器件，这也是个很好的试水项目。而且，拆解 USB 插头，鼓捣其内部器件什么的最有意思了！双向电梯
1   工具和材料2   找出一对合适的瓶盖3   用铝箔胶带包裹顶部4   加强效果5   用软木塞制作电源6   将电源连在聚光灯底座上7   给灯盖端面上色8   从 USB 小灯上剪下 USB 插头9   取出 LED 和其导线10   将 LED 装入聚光灯中11   拆解 USB 插头12   将 USB 插头组装回去13   制作聚光灯镜头14   粘贴轭支架15   制作底座16   制作支撑轭17   将聚光灯组装到轭上18   DIYer签到处
! U8 s& W% Y8 b8 \$ m  v1   工具和材料○ 两个旧包装瓶瓶盖（沐浴露的瓶子和一次性饮料瓶，或者别的类似的东西）○ 一些厚锡纸（外卖托盘，或铝箔胶带），不过薄锡纸也能行○ 一盏便宜的 USB 笔记本电脑小灯（或者合适的 LED、导线、匹配的电阻和 USB 插头）○ 一小块透明塑料片（高射投影（OHP）片或者一些旧包装中的塑料片）○ 一些硬纸板或泡沫塑料板（并不是必需的，不过效果很棒）○ 一些小面额的零钱● 烙铁● 热熔胶枪● 黑色和银色的绘画用品（喷漆或记号笔）● 大约 1.5 至 2 小时的空闲时间来制作这一项目
2   找出一对合适的瓶盖

/gkimage/sx/pb/hx/sxpbhx.png

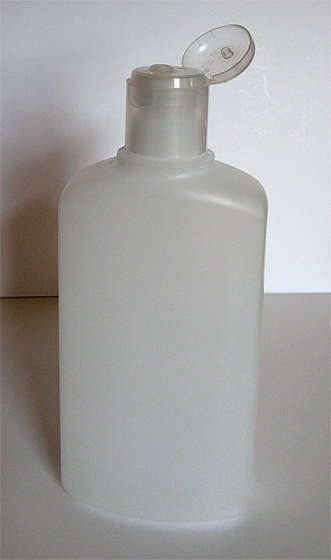

● 你需要一个瓶盖用作聚光灯本身。在这里，你可以看到我用作主要部件的瓶盖（下图），以及它的瓶子原型（上图）。

/gkimage/az/02/5k/az025k.png

●  750 毫升的洗发露也不贵，你完全可以特意买一瓶把瓶盖拿来用，然后剩下的洗发露可以当洗手液或者灌装到别的洗发露瓶子里。● 请注意瓶盖应是半透明的，这非常重要，因为在实际的聚光灯中，会有不少的光线从光源侧面的冷却通风口中泄漏出来，而半透明的瓶盖可以让我们惟妙惟肖地模仿出这种效果来。

/gkimage/bp/yu/nx/bpyunx.png

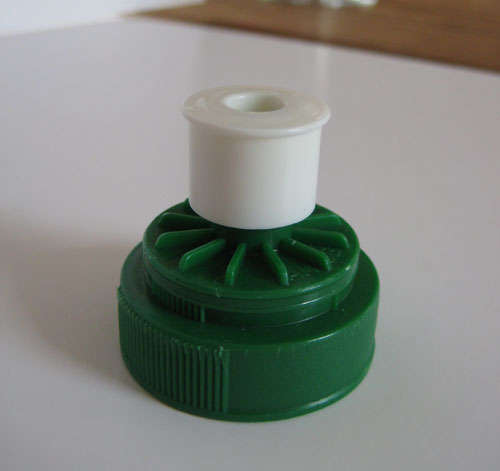

● 一次性饮料瓶的运动瓶盖很合用，因为推拉封闭口能旋转，这就意味着完成后的聚光能也能够旋转，虽然这并不是必需的（当然真正的探照灯肯定能旋转），但这样一来你就无需起重装置也能让你的 USB 探照灯扭头四顾了。
3   用铝箔胶带包裹顶部

/gkimage/fp/84/3m/fp843m.png

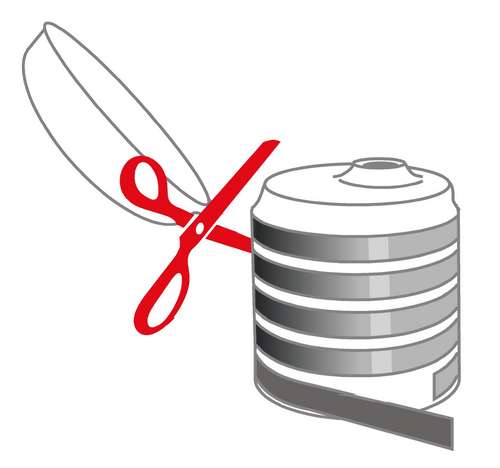

● 首先剪掉瓶盖的翻盖部分，做好第一手准备。用剪刀或者美工刀把它切除，然后把突起或凹下的部分切平，例如铰链端或者挂钩缺口。● 把瓶盖的翻盖部分扔掉（或者保存在制作材料盒中以备不时之需）。

/gkimage/oj/yi/k5/ojyik5.png

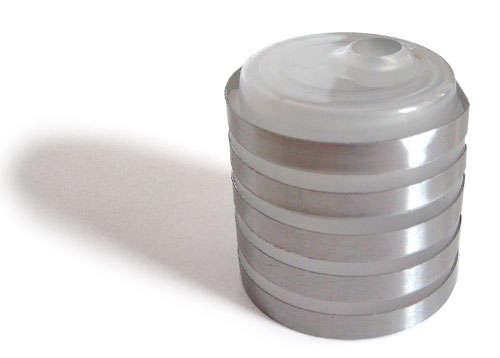

● 在厚锡纸的背面贴上一些双面胶带，然后把锡纸剪成条状，锡纸条的宽度要足够窄，能在瓶盖的柱面上环绕大约 5 圈，并留出一些空隙。● 我用的瓶盖在稍稍偏离中心的位置有个喝水的孔——就用它做聚光灯的底座。
' n# Y7 w% V8 t% q2 F. q4   加强效果

/gkimage/ou/g3/4p/oug34p.png

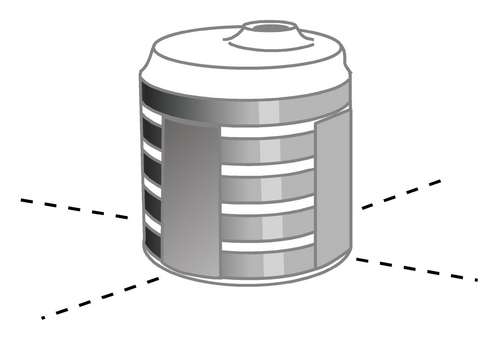

● 在真正的聚光灯中，通气孔并不是绕成完整的一圈圈的，因此为了制造出间断的效果，要裁剪下一些较宽的纸条，从第一条纸条的边缘横贯其他的纸条，一直贴到圆盖的底部，然后每隔 1/4 个圆周就贴一条。
5   用软木塞制作电源

/gkimage/6o/99/0o/6o990o.png

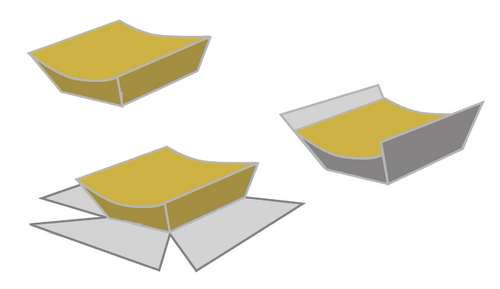

● 哦，这可不是真正的电源，这只是用来看的。最简单的方法是用一颗旧酒瓶的软木塞雕出一个来。顶面需要刻出弧度，与聚光灯的弧度相匹配，不过与确切弧度差不多就行了。为了覆盖住任何脆弱的结合部位，我们需要让侧面的铝箔稍长一些，这样它就能在主圆盖稍微延展开来了。● 用热熔胶、双面胶，或者环氧树脂快速粘合剂将铝箔粘住。
: Z$ r' u9 A) P! z# F& t8 Q. d6   将电源连在聚光灯底座上

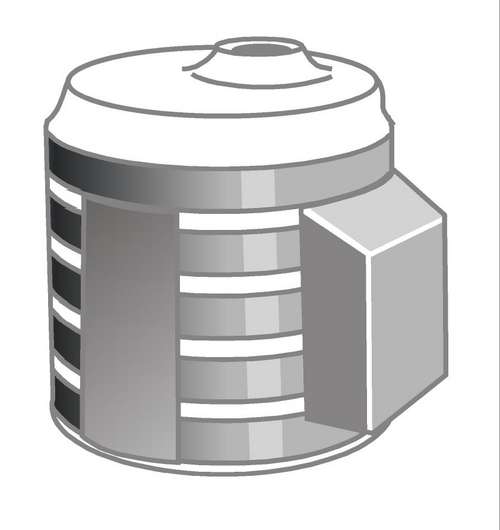

/gkimage/ic/br/e1/icbre1.png

● 将刚刚做好的电源粘在即将成为聚光灯底座的瓶盖上
' |  |! U. F2 C8 V7   给灯盖端面上色

/gkimage/qc/m1/07/qcm107.png

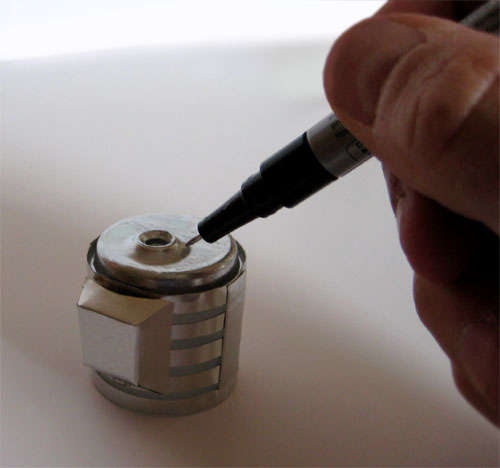

● 要么用贴纸，要么就像我一样直接用银色记号笔上色。不要给侧面上色，让它们保持半透明。
8   从 USB 小灯上剪下 USB 插头

/gkimage/il/v4/ck/ilv4ck.png

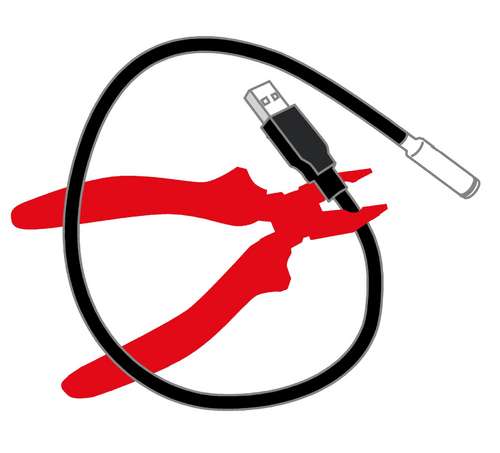

● 好吧，我试着想在剪出 USB 线时不把它弄坏的，但是这似乎是不可能的，因为 USB 线的一部分在组装起来之前就嵌在了塑料中。那么采取第二套方案……● 用强力钳在靠近插头的地方将小灯组件一分为二。
9   取出 LED 和其导线

/gkimage/10/7d/pi/107dpi.png

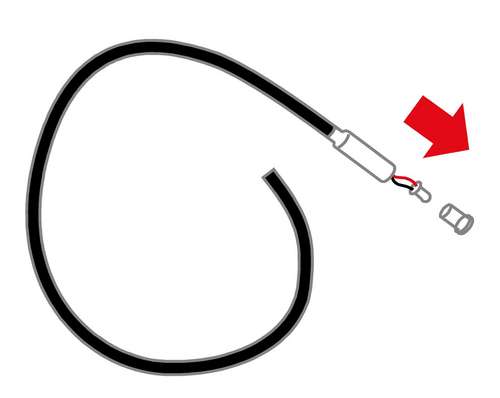

● 镜头几乎自然而然地从小灯的顶端落了下来。当另一端被剪断后，LED 就能轻易地取下了。目前在本制作项目中你只需要 LED、导线，以及 USB 插头，其他所有的东西都可以放入制作材料盒中或者扔到垃圾桶里。
1 O, ]# ?$ Y7 `  ]  S10   将 LED 装入聚光灯中

/gkimage/8y/cg/6o/8ycg6o.png

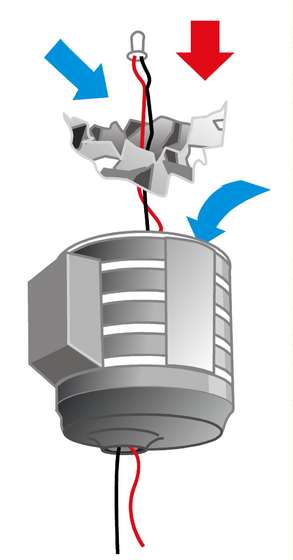

● 把一小块锡箔揉成一团，然后大致捏出个反光板的形状。在反光板中开一个孔，然后将 LED 旋入其中，用胶水固定住，并且留意 LED 的导线没有互相接触或者与锡箔反光板接触而发生短路。
! R8 O8 E- O. ^8 S0 [

/gkimage/ux/kt/r5/uxktr5.png

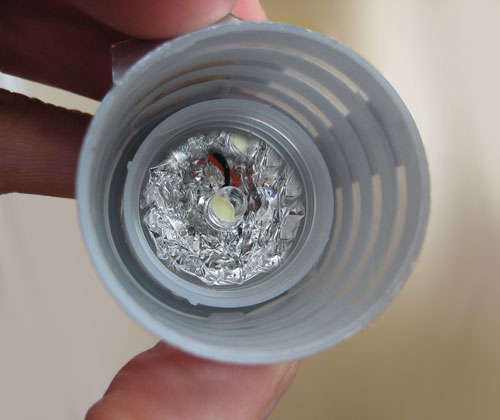

● 当你完成后，应该看上去像是这样……
11   拆解 USB 插头

/gkimage/rx/ve/0j/rxve0j.png

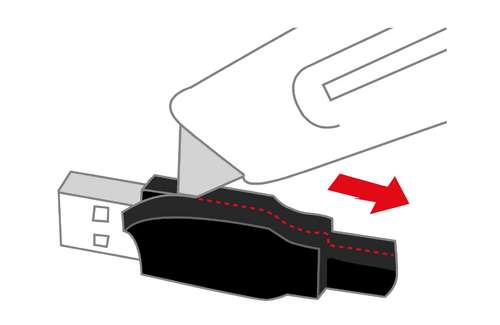

● 金属的主底盘部件● 拿出一把锋利的美工刀，小心翼翼地切下插头的模制橡胶外壳的一侧。别担心会切到内部的什么东西……你是切不到的，因为它们都被保护在一个金属壳中。● 当你切开了 USB 插头后，你就可以把橡胶外壳从金属部件上剥下来了。因为橡胶外壳是模制成形的，所以也许剥的时候会遇到一些阻力，不过应该可以相对轻松地一整片地剥下来。你第一眼看到的将是金属壳。
3 e% Z) R0 g  [+ f1 Q' s3 N( T

/gkimage/3k/j9/13/3kj913.png

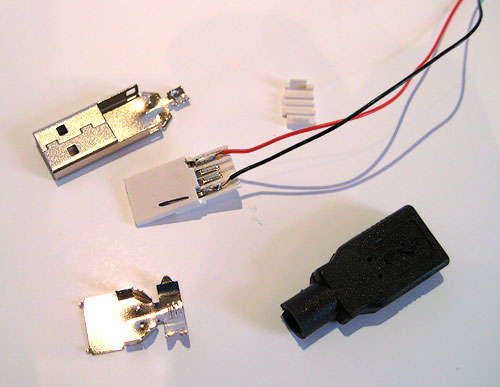

● 金属壳由两部分组成。要将它们分开，你首先需要将顶部的电缆夹上的线绕开。当你绕开电缆夹后，顶部的金属壳就会绕着两个小小的半铰链而打开了，接着你就能把它拆下来。● 你会看到里面有些乱糟糟的橡胶，你必须把它们清理掉。将它们抖落是很简单的，但是却很容易在抖落时把细弱的导线弄断。这完全没关系，因为反正你要焊上新导线的。

/gkimage/y0/8v/lj/y08vlj.png

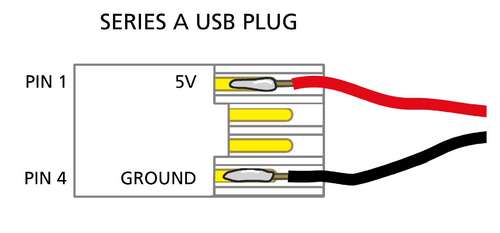

● 当你把它完全拆开了以后，就可以把 LED 的两根导线焊回到相应的引脚上了，参见示意图。中间的两个引脚是用不着的。
$ z8 [: O) ]9 e9 b/ Q1 d12   将 USB 插头组装回去

/gkimage/il/44/u2/il44u2.png

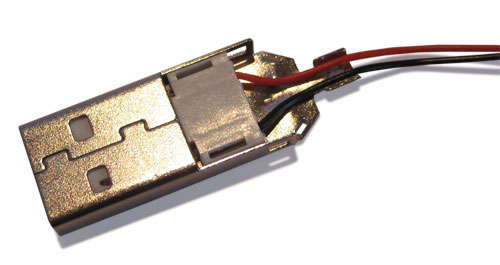

● 重新组装到主金属壳中的塑料内壳，电缆整齐地躺在电缆夹上，等待顶部金属壳的安装● 顶部金属壳重新安装在铰链上，下面涂上一点热熔胶● 用强力胶将它们粘起来● 在插头末端注入热熔胶，确保导线被齐整地封灌起来● 将插头重新组装起来的过程与拆解相反，除了封灌剂从塑料注射成形变成了可靠的热熔胶。● 在焊接好的引脚末端涂上一些热熔胶，然后快速地紧紧按上顶部的硬塑料外壳。修整掉任何从侧边挤出的热熔胶。● 将白色的塑料方块重新滑入金属外壳中，然后把金属外壳顶部重新装好，闭合电缆夹。在金属外壳中挤入一点点热熔胶，把所有的导线封灌起来并消除应变力。
) A  r- m+ y& [" G

/gkimage/6e/g7/5k/6eg75k.png

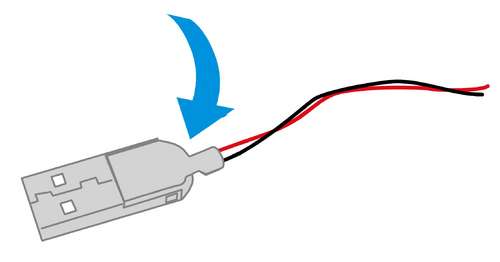

● 把金属外壳在橡胶外壳上比划一下，看看它所应处的位置，然后当你将它装回时，在插头的导线末端用热熔胶枪涂上些胶水，并用橡胶外壳裹住金属壳。

/gkimage/z4/0g/pp/z40gpp.png

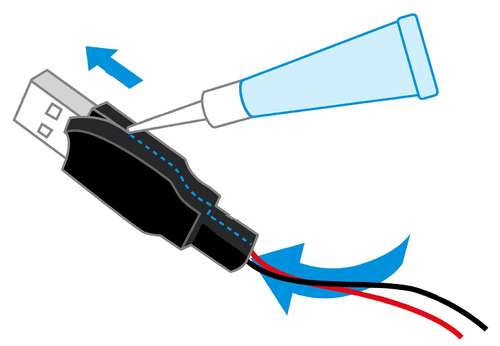

● 用强力胶（氰基丙烯酸盐粘合剂）将橡胶外壳被切开的边缘粘合起来。大部分柔软的模制插头都是用和导线相同的塑料（PVC、乙烯基或者橡胶）制作的，因此强力胶能非常牢固地将它们粘住。（要记得强力胶粘皮肤的能力也几乎要比其他任何东西都厉害，因此决不要让小孩子进行本制作项目的这一步骤）。
13   制作聚光灯镜头

/gkimage/j2/0c/ck/j20cck.png

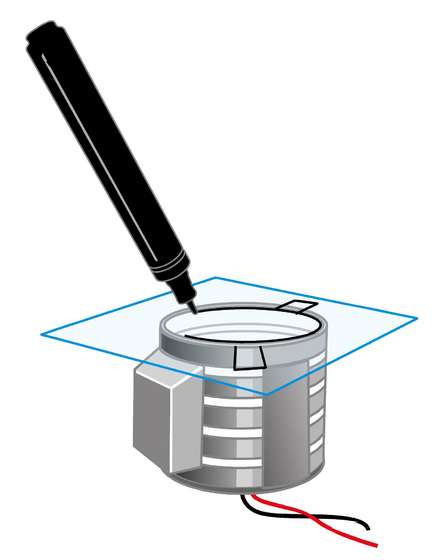

● 在聚光灯顶部盖上一张透明塑料（高射投影幻灯片或者一些旧包装的塑料片），并抵着灯的内圆（用水基油墨）画出一个圆形。在圆形上添上三条贴脚，然后把它剪出来。接着洗去记号笔的印迹，然后晾干。晾干以后，在每个贴脚上贴上一小块双面遮护胶带，但是现在别把背部的胶面剥出来。● 测量聚光灯的内圆，然后做出一块能够紧密贴合在聚光灯内部，顶端不会突起来的铝箔带。

/gkimage/74/vx/8t/74vx8t.png

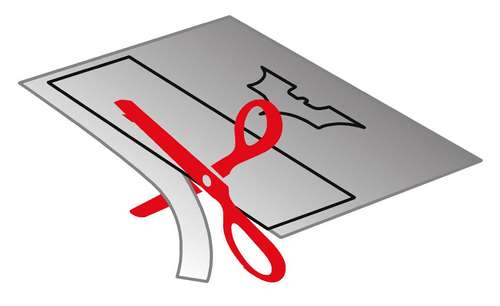

● 在一片类似的铝箔上画好轮廓，然后剪出一个蝙蝠侠的标志。这个标志必须和镜头区域的大小相当。在你裁剪之前，先在铝箔背部贴上一条双面胶带。从网上下载图片进行临摹，或者去“爸爸也会做”（dadcando）网站的蝙蝠侠制作项目中下载一个蝙蝠标志模板（还有轭支架，你马上就要用到了）。
5 t# i" ~- j8 ~$ l7 F$ f0 Z( u

/gkimage/sh/0s/ls/sh0sls.png

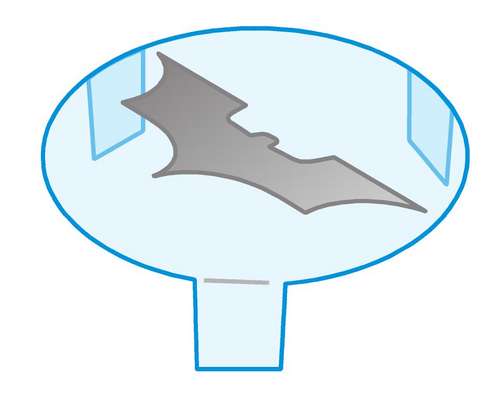

● 剪下蝙蝠标志，然后用双面胶将它粘在镜头的中心。把贴脚折下来。
, {' ?/ e: \0 `

/gkimage/4m/mr/he/4mmrhe.png

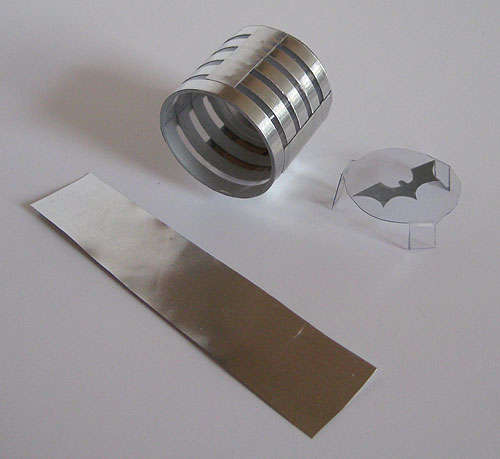

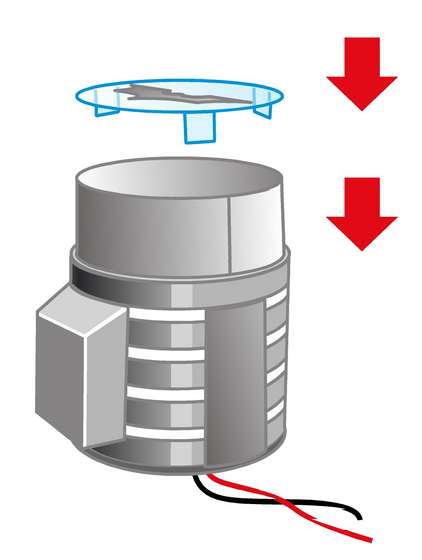

● 将铝箔带插入聚光灯中，然后将镜头贴脚插入，接着将镜头推到与顶部齐平。这一步中最好的方法是先只剥开一条贴脚的双面胶，将它插入聚光灯中，然后牢牢地粘起来，接着推入其他的贴脚，等到所有的贴脚都就位了以后，再用镊子或者美工刀的刀尖将双面胶剥开。● 确保贴脚处于铝箔和聚光灯壁之间，这样它们在组装后就会被隐藏起来了。
+ S1 o$ K! v6 |6 ]

/gkimage/qu/2f/g8/qu2fg8.png

● 实物参照。
, m4 ?- u" |$ G5 g9 K$ j# W+ e14   粘贴轭支架

/gkimage/7a/cz/e3/7acze3.png

● 裁出两小块厚而牢固的长方形纸板。用永久记号笔将它们涂成黑色，然后用热熔胶将它们贴在聚光灯的两边。一边一个。
15   制作底座

/gkimage/rf/fo/s9/rffos9.png

● 为了制作底座，我从一个一次性果汁饮料瓶中取出了一个运动瓶盖。

/gkimage/pb/ra/mq/pbramq.png

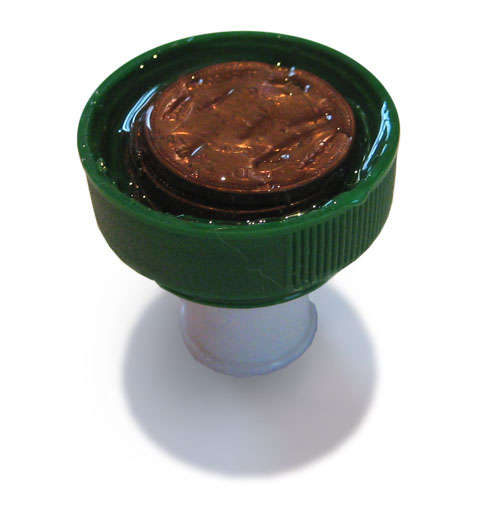

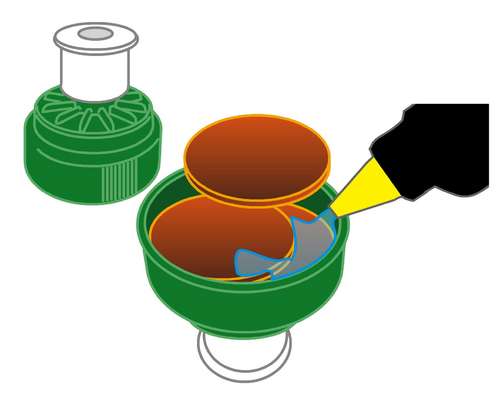

● 我用 2 便士的硬币（国内可以用5毛...嗯。其实只要配重就好了，不一定要用硬币的）填充了瓶盖的下半部分，并用热熔胶固定，接着，当我填充到瓶盖顶部时，我把瓶盖翻了个身，粘在了一张硬卡纸上。几分钟后，胶水凝固了，我就用厨房剪刀绕着边缘剪出个圆形。

/gkimage/vx/m0/0h/vxm00h.png

● 这就是我给支撑轭所做的准备。
# s: q; J% [/ c4 O

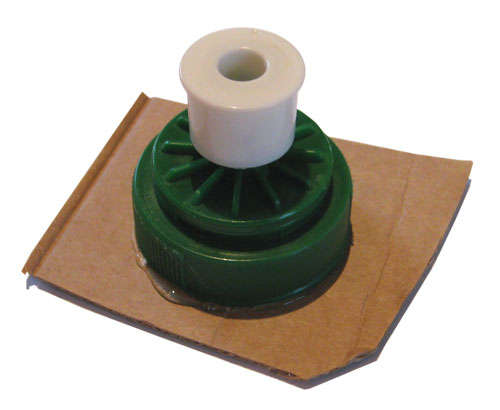

/gkimage/17/ep/gq/17epgq.png

16   制作支撑轭

/gkimage/xo/qn/7q/xoqn7q.png

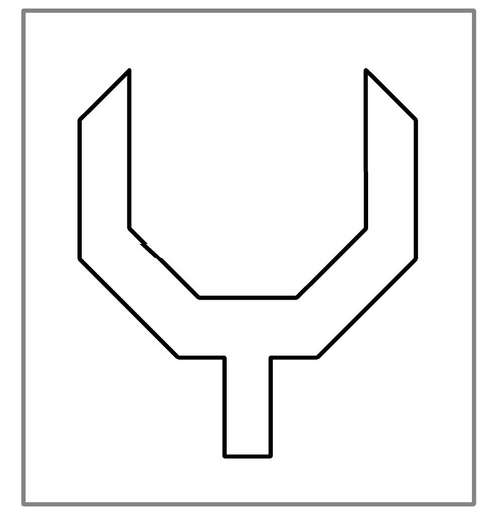

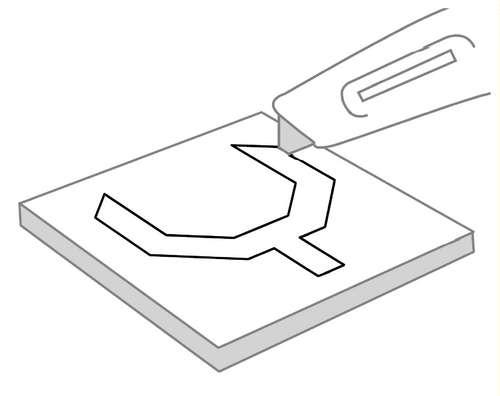

● 支撑轭的形状就像个又大又胖的音叉。这一设计形状大致就是个切掉顶部的八边形。你可以从“爸爸也会做”网的蝙蝠侠制作项目中下载轭的模板，或者也可以轻松地自己画一个。

/gkimage/r4/1n/ea/r41nea.png

● 测量聚光灯加上额外的侧边纸板后的宽度，确保能够与轭完美结合。我用泡沫塑料芯板制作轭，不过你也可以使用许多其他的合适材料。例如两片粘在一起的硬卡纸、薄玻璃板或薄木板。● 修剪底部的尖叉，让它匹配饮料瓶盖上的孔。

/gkimage/g7/fh/1g/g7fh1g.png

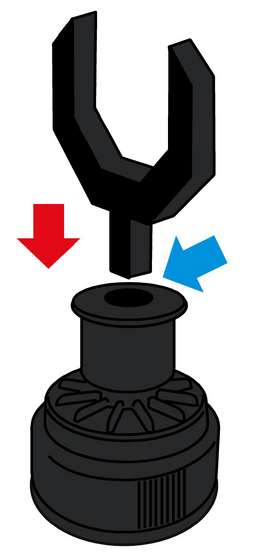

● 将轭和底座都喷上黑漆或者涂上黑色，然后用热熔胶或者其他的速凝胶将它们粘起来
- T/ l$ K: ~: F4 v4 H3 v+ ?17   将聚光灯组装到轭上

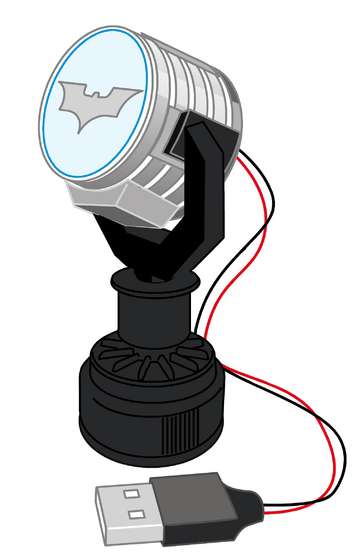

/gkimage/h4/78/cw/h478cw.png

● 由于饮料瓶盖的缘故，它会旋转，不过如果你还想要能够调整斜度，那么你就必须用小钉将它固定住。

/gkimage/9f/cm/ys/9fcmys.png

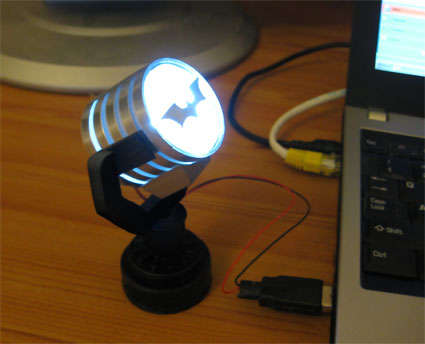

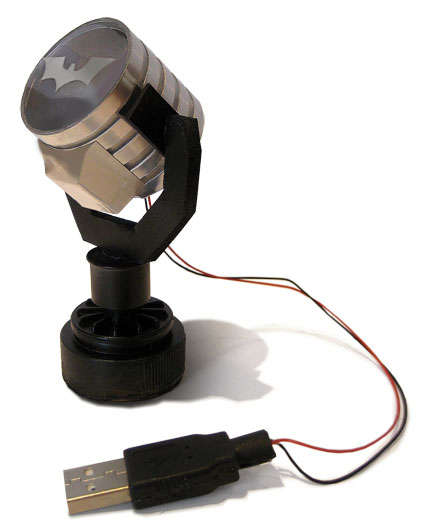

● 对我而言，旋转只是个噱头，实际上它只需要站在我电脑旁边，在墙壁上投射出一个蝙蝠侠标志就足够酷了。
4 v, k3 F- z! ?3 L) e% z

/gkimage/kk/g1/x5/kkg1x5.png

● 我很喜欢这个制作项目，我感觉很快将会看到层出不穷的 USB 灯光制作项目了，这太简单了，而且效果太酷了。
. X. W$ n- d$ P( t) P2 g; a+ [0 D

/gkimage/al/kw/q9/alkwq9.png

2 r+ F% d0 Q+ a9 [( C+ f% g18   DIYer签到处不喜欢蝙蝠侠的可以换成蜘蛛侠，青蜂侠，熨斗侠（Iron Man,钢铁侠的别名）,超人或者囧字…
