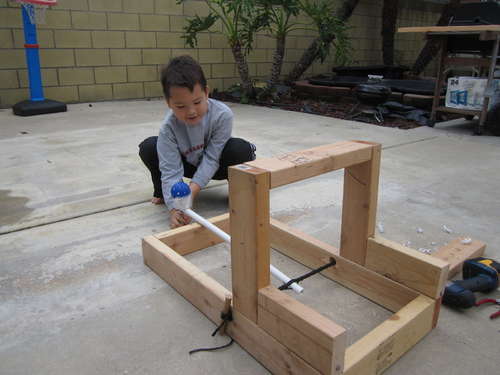

DIYer:bgepp1制作时间:3小时制作难度:★★★☆☆GEEK指数:★★☆☆☆话说每个老爸都想成为儿子心目中的无敌老爹，而作为无敌老爹就必须要有几件像样的镇山之宝，让儿子有向小伙伴们炫耀的资本。看看我做的这个简易投石机，足够给力吧！想不想也做一个？保证你在儿子心目中的形象"嗖""嗖"飙升啊。这是个扭力式投石机，我的灵感来源于某网友发布的视频。他做的投石机比较简单，所以我就把制作过程一步步分解，又略微进行了改进，然后在这里呈现给大家。我没参加过技校的木工培训班，只是试着给儿子当个无敌老爹。所以这个设计也许并不完美，不过如果作为玩具，也能让小屁孩们爱不释手。完成这件作品大致需要三个小时（不算买东西的时间），不需要进行太复杂的切割，所用的工具也都很普通。经过最终改进的投石机，能轻松的把网球投掷到2米开外哦~双向电梯( h7 i6 B" g* r4 Y2 G
1 工具和材料2 制作底座3 安装支脚4 安装支架及档杆5 钻边孔6 杆臂钻孔7 绕橡胶绳8 上劲9 弹药筒10 初次测试11 相关改进&发射视频12 DIYer签到处
8 g* M" Y/ f3 r9 n. @ q7 C6 h1 工具和材料○ 两块2.4米长的木料○ 25个7厘米长的黄铜木螺钉○ 一截60厘米的SCH40型PVC管○ 一根2米长的橡胶绳○ 两个小木销○ 一个发射弹丸用的圆杯○ 10个长钉● 机械钻● 日本拉锯（噪音小，便于夜间操作）● 7/64钻头● 1英寸钻头● 卷尺● 锤子" H, m4 I/ B0 \% m5 E6 d ]6 n) t
2 制作底座
/gkimage/t3/6w/pe/t36wpe.png

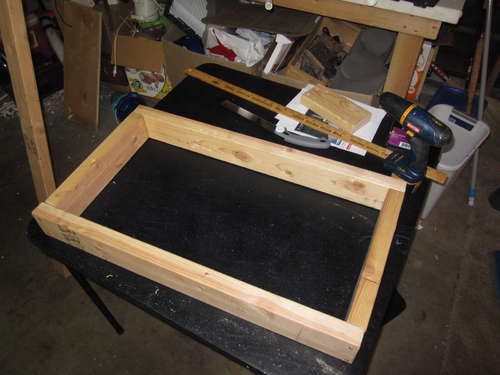

● 从两根2.4米长木料上切割下36厘米和76厘米的两段，并在两端都拧上螺丝，将四段木料固定到一起，这样投石机的底座就完成了。
" I# z- s9 ?# W1 L2 |( e3 安装支脚
/gkimage/5i/hw/3v/5ihw3v.png

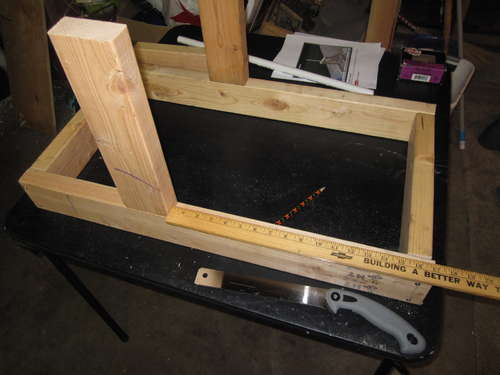

● 支脚大约安装在距底座后侧43厘米处（如图），高约33厘米。
! x; W% H+ A5 j7 G8 i4 安装支架及档杆
/gkimage/2y/rx/jk/2yrxjk.png

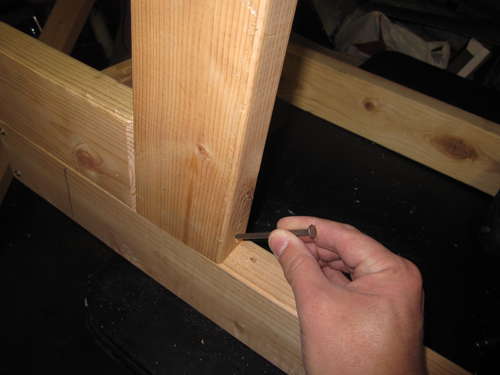

● 大多数投石机用三角形支架加固支脚，但我做的投石机要求没那么高，能发射就OK，所以为了节省时间，就用方木块代替三角支架。; I, j6 y1 Y! ]. U5 s. s% Z
/gkimage/o2/9e/9a/o29e9a.png

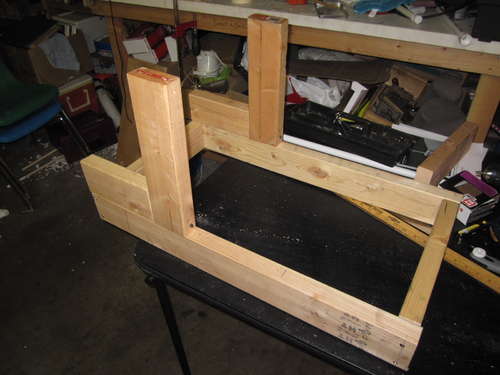

● 档杆安装在两个支脚顶部之间，长度与底座的宽相同，都是36厘米。! i4 t3 ~3 {# w3 J( G
5 钻边孔
/gkimage/64/8k/el/648kel.png

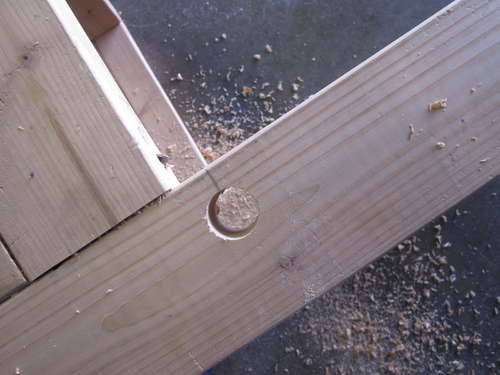

● 用25毫米钻头在底座两侧面各打一个边孔，用来穿投石机的橡胶绳。孔的位置在支脚斜下方。打孔时注意不要打在木头正中间，最好偏上一些，这样能尽量避免投掷时杆臂触及地面。+ e: R. n, k) Y2 Z
6 杆臂钻孔
/gkimage/0x/8g/sy/0x8gsy.png

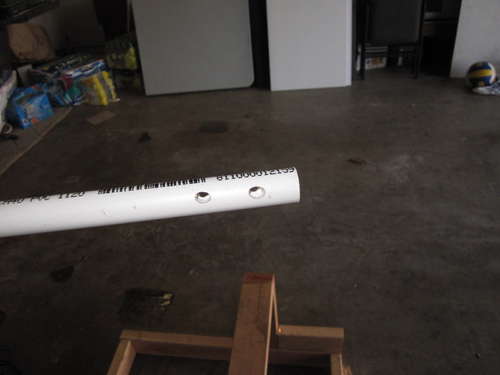

● 用2.8毫米钻头来钻臂孔，确定臂孔位置时，要测量好底座边孔到地面的距离，防止杆臂摆动时擦碰地面。● 用pvc管材的优点是这种材料很容易扩孔，这样即使你没有足够大的钻头，有个稍小点的也能完成工作。9 M h# N1 i" X0 Z" ], n' U d
7 绕橡胶绳
/gkimage/z8/ue/7j/z8ue7j.png

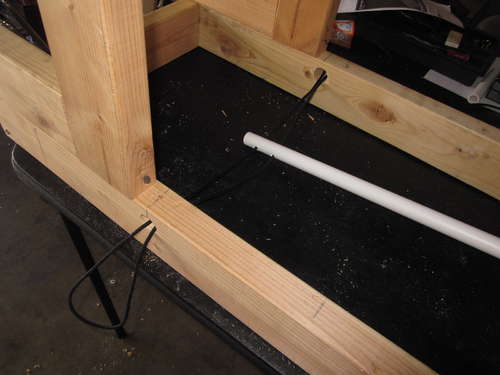

● 这一步很重要，我怕表述不清楚，所以尽量多用一些图片，这样能更直观一些。● 大约需要3.7米长的橡胶绳来绕制。4 y/ n3 e1 `# _0 q# t- \
/gkimage/nf/jr/wo/nfjrwo.png
● 绕线时先把线从pvc管的两孔中穿过，然后再按照图示绕制即可。● 如果在侧面边孔系上木销的话会更便于操作。; x, K: y* a' q- k, M! w
8 上劲
/gkimage/sz/y9/7b/szy97b.png

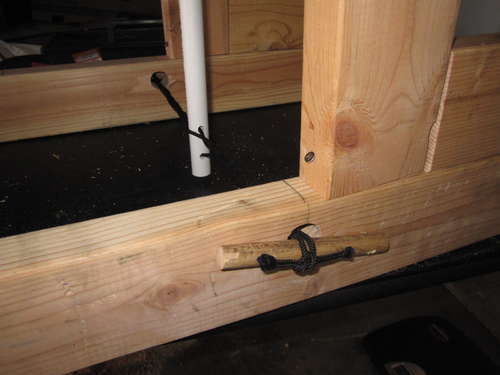

● 现在到“上劲”的时候了。沿顺时针方向拧底座两侧的木销，直到绳子变紧。此时pvc管做成的杆臂受力很大，向上扭转，并被档杆挡在竖直90度位置。0 k4 H" {; z4 Q, n) d# m+ q
9 弹药筒
/gkimage/1k/t8/sw/1kt8sw.png

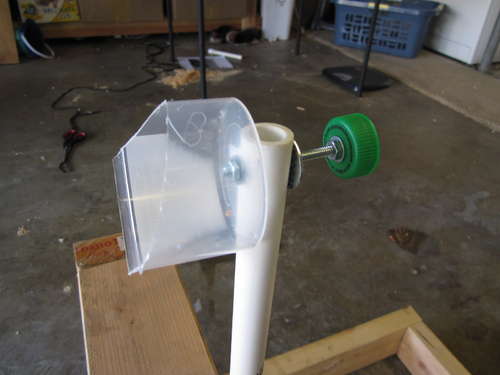

● 这是我最开始做的弹药筒。我建议最好别用碗之类底不平的容器来做，否则“弹药”可能掉到地上。我用的是一个旧塑料桶，它的内壁是直上直下的，所以很好用（不过经过多次发射，它没能抵住杆臂撞击档杆的震动，壮烈殉职了）。● 弹药筒的选择取决于你想发射的东西，我一般发射威浮球和网球，因此最后我还专门给网球量身定做了一个弹药筒。5 y& [' z: n' L/ j8 C
10 初次测试● 在这次测试之后我决定改良，把绳子换成双股的。8 A7 X8 a, j2 S2 Z
11 相关改进&发射视频
/gkimage/8k/61/vg/8k61vg.png

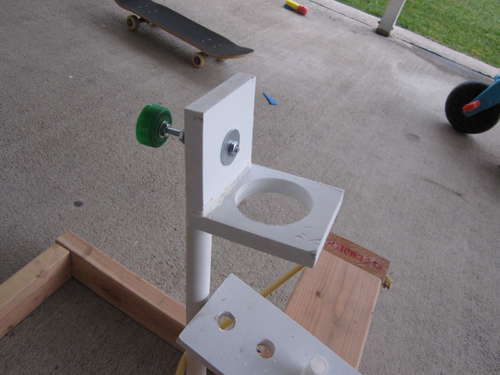

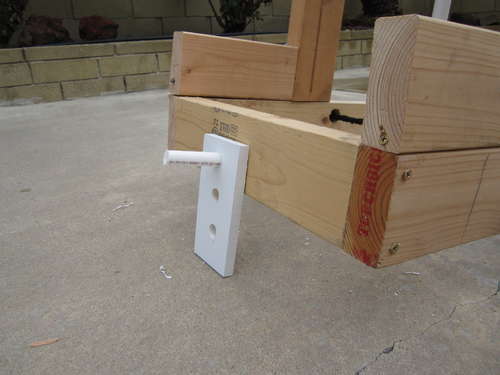

● 经过几次实地测试，我意识到这个投石机可以进行些改进。● 我在底座前侧和档杆上各装了一个脚用来调整射程。
' @8 P- m% z9 ?. u( c
/gkimage/9q/1m/z3/9q1mz3.png

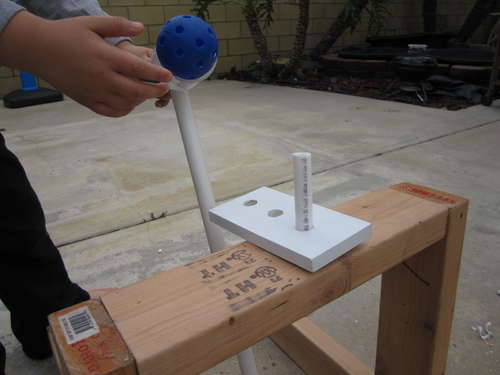

● 又把杆臂加长了一部分。。, ~) }4 P, g" i6 |7 p. \
/ D. i: h9 M" M) s! @
/gkimage/on/h1/de/onh1de.png

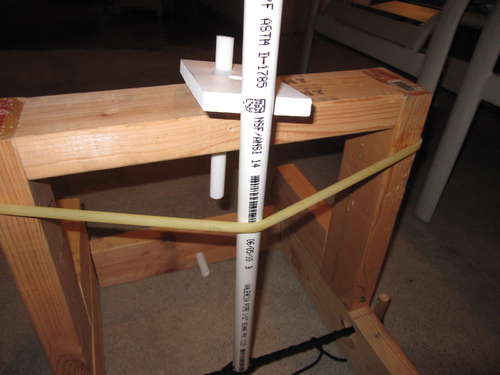

还在档杆上系上了一根医用橡皮管，用来增加杆臂的张力。
) X5 V/ C7 l2 _# M1 R/ p3 g; h( O9 b: [2 }
/gkimage/ow/hv/2l/owhv2l.png
● 经过这些改进后，投石机的力道更足了，射程也明显远了很多
5 q, b; o `' v/ c g) `+ ]8 Q发射视频：
3 w( o3 @5 Y6 b" v9 V7 x" Y
( |, I! T1 X( z( \6 Y( ~
/gkimage/6i/c5/p2/6ic5p2.png

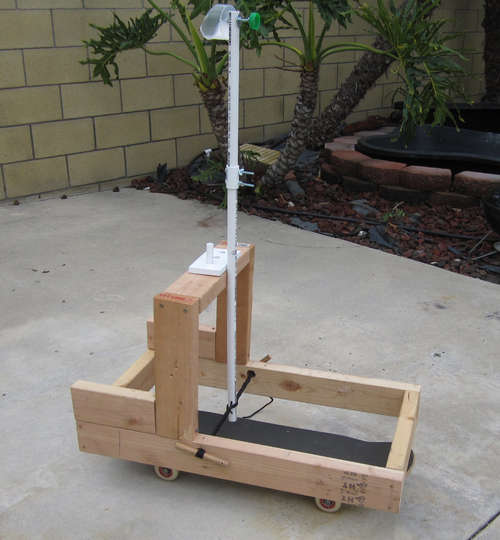

● 你还可以设法把投石机架设到滑板上，这样就能方便的推到附近公园去炫耀一把啦。
8 S% K' {5 y8 I" P
/gkimage/pw/l7/o1/pwl7o1.png
● 图为无敌老爸上手新投石机~警告：本品属于小规模杀伤性武器，请小盆友们务必在老爹的严密监视下进行操作！
5 b& u% Q% }& R/ l! t7 d8 m5 Q. G编辑:Luna3.0果壳DIY站QQ群: 132647923 （加入时请报上你在果壳的个人主页地址，以防广告ID）, |; r. y; ~7 m4 x' b) H
